Συσκευή Δοκιμής Πρόσκρουσης Εκκρεμούς IEC 61851 με Έλεγχο PLC για Στήλες Φόρτισης Ηλεκτρικών Οχημάτων - Επίπεδα Ενέργειας IK06-IK11 & Ρυθμιζόμενο Ύψος Πρόσκρουσης

Μοντέλο

SNQC1008B

Σύστημα Ελέγχου

Έλεγχος PLC, λειτουργία οθόνης αφής. Όλες οι λειτουργίες, συμπεριλαμβανομένης της ανύψωσης και της απελευθέρωσης, είναι ενσωματωμένες στην οθόνη αφής, με υποστήριξη υπέρυθρου τηλεχειρισμού.

Εύρος Δείγματος Δοκιμής

1, Στηλιωτοί και τοιχοτοποθετημένοι φορτιστές AC

2, Στηλιωτοί φορτιστές DC τύπου ερμαρίου

Σημείωση: Μέγιστο μέγεθος δείγματος στην πλατφόρμα: Π×Β×Υ = 1 × 1 × 2,0 μ.
Επιδαπέδιοι φορτιστές ύψους έως 2,5 μ.

Λειτουργίες Δοκιμής

1, Δοκιμή πρόσκρουσης εκκρεμούς (πλευρική πρόσκρουση)

2, Δοκιμή πρόσκρουσης σφυριού πτώσης (πρόσκρουση στην επάνω επιφάνεια)

Σύστημα Κίνησης

Κινητήρας + μειωτήρας για ανύψωση, σύστημα ηλεκτρομαγνητικής απελευθέρωσης.

Σύστημα Μετάδοσης

Ακριβές σφαιρικό σπείρωμα + γραμμικός οδηγός.

Δομή Συστήματος

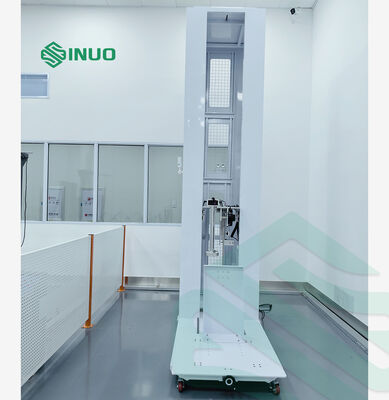

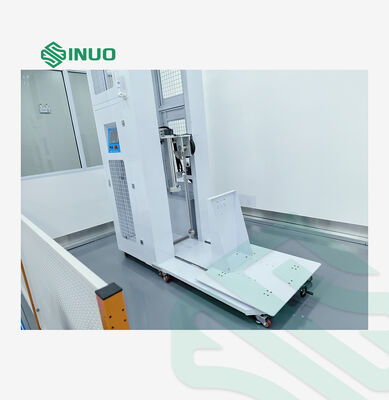

Δομή πλαισίου με πλατφόρμα δείγματος. Μηχανισμός πρόσκρουσης τοποθετημένος στο πλαίσιο, μεγάλα δείγματα μπορούν να τοποθετηθούν απευθείας στο δάπεδο. Μεταλλικό περίβλημα με ανθεκτική στη διάβρωση επίστρωση.

Αντι-δευτερογενής πρόσκρουση

Ναι, αυτόματη ασφάλιση σωλήνα ανάκρουσης

Ρύθμιση ύψους

Κινητήρας μέσω εισόδου οθόνης αφής

Μέθοδος απελευθέρωσης

Ηλεκτρομαγνητική, λειτουργία με ένα κουμπί

Ενέργεια πρόσκρουσης

1,2,5,10,20J,50J(IK06–IK11)

Ισοδύναμες μάζες μονάδας πρόσκρουσης εκκρεμούς

250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, επιτυγχάνεται μέσω συνδυασμού σωλήνα εκκρεμούς

Σωλήνες εκκρεμούς

1J: Ø9 mm χαλύβδινος σωλήνας, μήκος 1000 mm, πάχος τοιχώματος 0,5 mm

2J: Ø10 mm χαλύβδινος σωλήνας, μήκος 1000 mm

5–50J: Ø15,9 mm χαλύβδινος σωλήνας, μήκος 1000 mm

Ύψος δοκιμής

ηλεκτρική ανύψωση, διαδρομή 200–2500 mm, έλεγχος οθόνης αφής

Ύψος πτώσης

Εύρος: 0-500mm, με ένδειξη κλίμακας, ρυθμιζόμενη γωνία πρόσκρουσης

Μονάδα Βάρους Πτώσης (Κάθετη Πρόσκρουση)

Σύστημα ανύψωσης

κινητήρας, ύψος ρυθμίζεται μέσω οθόνης αφής

Σύστημα απελευθέρωσης

ηλεκτρομαγνητική απελευθέρωση με λειτουργία ενός κουμπιού

Εύρος ενέργειας πρόσκρουσης

1 / 2 / 5 / 10 / 20 / 50 J (IK06–IK11)

Ισοδύναμες μάζες

250g,500g,1,7kg,5 kg,5 kg,10 kg±1%, σύστημα βασισμένο στο ίδιο βάρος

Οδηγοί σωλήνες

1,2,5,10,20J,50J, ειδικοί σωλήνες για κάθε επίπεδο ενέργειας

Πλάκα Βάσης

Ενισχυμένη πλάκα βάσης βαρέως τύπου από χάλυβα

Ύψος πρόσκρουσης δείγματος

Ηλεκτρική κάθετη ρύθμιση με διαδρομή 200–2500 mm, ελεγχόμενη μέσω οθόνης αφής

Οριζόντια τοποθέτηση πρόσκρουσης δείγματος

Ρυθμιζόμενη θέση επέκτασης του μηχανισμού βάρους πτώσης, επιτρέποντας πρόσκρουση σε διαφορετικά σημεία της άνω επιφάνειας του δείγματος

Ύψος πτώσης

ψηφιακή ένδειξη στην οθόνη αφής, το ύψος μπορεί να ρυθμιστεί μετά την αρχική επαφή μέσω ελέγχου οθόνης αφής

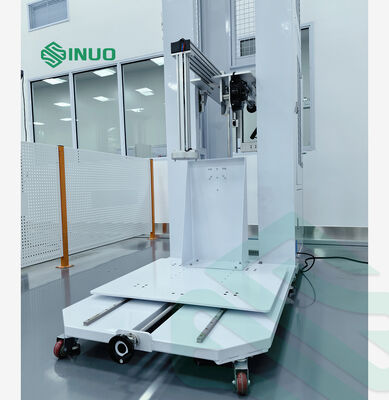

Δομή Πλατφόρμας Δείγματος

Διαστάσεις

1,0*1,2μ, ικανή να συγκρατεί δείγματα έως 1,0 × 1,0 μ.

Πλάκα Βάσης

πλάκα χάλυβα πάχους 10mm με σπειρωμένες οπές στερέωσης διατεταγμένες σύμφωνα με τις απαιτήσεις διάταξης του δείγματος

Στήλες Υποστήριξης

κάθετες στήλες στερέωσης συμβατές με πίσω τοποθετημένα πάνελ δειγμάτων

Δομή γρήγορης σύνδεσης & αποσύνδεσης

Επιτρέπει τη σύνδεση ή αποσύνδεση από το πλαίσιο πρόσκρουσης, χρησιμοποιείται σε συνδεδεμένη λειτουργία για μικρά δείγματα και σε αποσυνδεδεμένη λειτουργία για μεγάλες στήλες φόρτισης DC (σταθμοί φόρτισης EV)

Χαρακτηριστικά Ασφάλειας & Λειτουργικότητας

1. Προστασία υπερφόρτωσης κινητήρα

2. Προστασία έκτακτης ανάγκης

3. Σύστημα φωτεινής ένδειξης τριών χρωμάτων:

Κίτρινο: Σε αναμονή

Πράσινο: Σε λειτουργία

Κόκκινο: Συναγερμός

Ένδειξη κατάστασης συστήματος σε πραγματικό χρόνο

4. Περιλαμβάνεται σύστημα προστασίας από διαρροή

Σχεδιασμός Κινητικότητας

Τόσο το πλαίσιο πρόσκρουσης όσο και η πλατφόρμα δείγματος είναι εξοπλισμένα με δομές υποστήριξης και τροχούς, επιτρέποντας την κινητικότητα και την ασφαλή ασφάλιση στο έδαφος όταν τοποθετούνται.
