IEC & UN 38.3 Προηγμένο Σύστημα Δοκιμών Δόνησης με Δύναμη 3200kgf

Σύστημα δοκιμής προηγμένων δονήσεων IEC & UN 38.3 με δύναμη 3200kgf

Το κορυφαίο σύστημα δοκιμών δονήσεων για την αξιοπιστία του προϊόντος

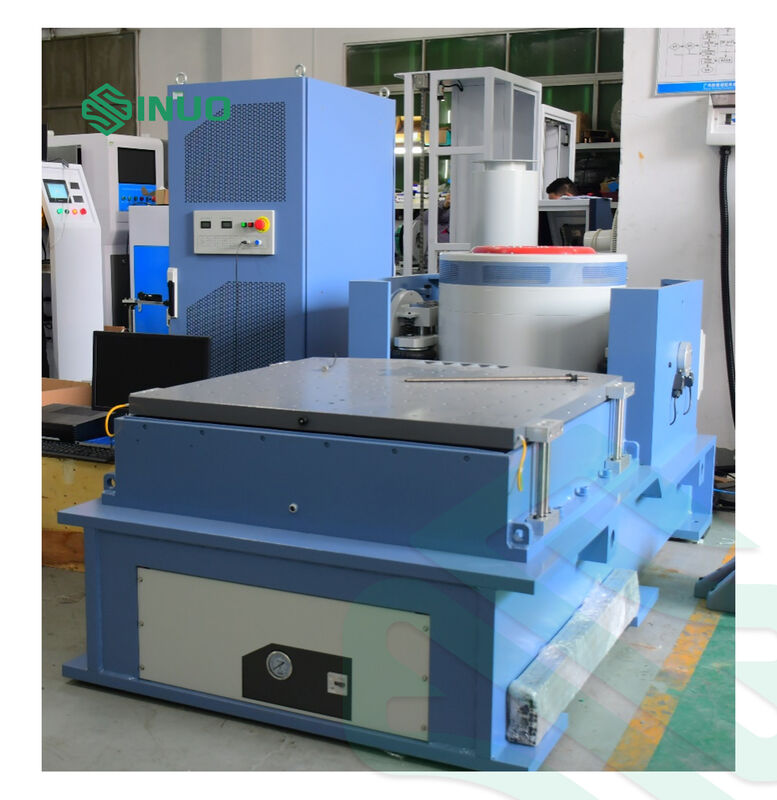

Το σύστημα δοκιμής δόνησης Sinuo SN553 έχει σχεδιαστεί για να προσομοιώνει τις πραγματικές περιβαλλοντικές πιέσεις, εξασφαλίζοντας την αντοχή και την ασφάλεια των κρίσιμων εξαρτημάτων.Από την ηλεκτρονική του αυτοκινήτου και τα αεροδιαστημικά εξαρτήματα μέχρι τις μπαταρίες λιθίου (UN 38.3) και καταναλωτικών ηλεκτρονικών συσκευών, το σύστημα αυτό παρέχει την ακριβή διέγερση που απαιτείται για να ανταποκριθείΕιδικότερα, οι εν λόγω διατάξεις ισχύουν για τα προϊόντα που χρησιμοποιούνται για την παραγωγή προϊόντων που δεν περιλαμβάνονται στο παρόν παράρτημα.πρότυπα.

Γιατί να Επιλέξετε το Σύστημα SN553;

Το σύστημα αυτό συνδυάζει υψηλής ισχύος με ακριβή ψηφιακό έλεγχο, προσφέροντας μια ολοκληρωμένη λύση κλειδί σε χέρι για τα εργαστήρια και τα τμήματα ελέγχου ποιότητας της παραγωγής.

• Παγκόσμια συμμόρφωση έτοιμηΠροδιαμορφωμένα για να ανταποκρίνονται σε αυστηρά διεθνή πρότυπα, συμπεριλαμβανομένων των προτύπων UN 38.3 (ρήτρα 4.3), IEC 62133-1:2017, και IEC 62133-2:2017.

• Υψηλή ικανότητα ώθησης:Παράδοση3,200 kgfμε δυναμική sinus/random, ικανή να δοκιμάζει βαριά ωφέλιμα φορτία (έως 400 kg) με μέγιστη επιτάχυνση 100G.

• Πολυδιάστατοι τρόποι δοκιμής:Υποστηρίζει τις δοκιμές Sine Sweep, Random και Classical Shock σε ένα εύρος συχνότητας1 2 700 Hz.

Βασικά συστατικά στοιχεία του συστήματος και τεχνικά πλεονεκτήματα

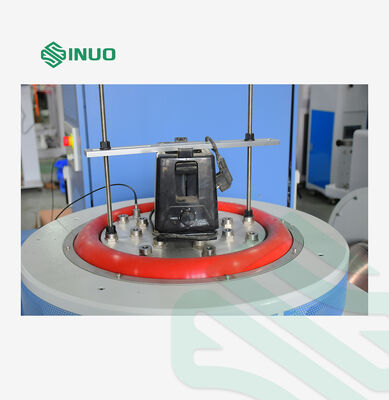

1Ηλεκτρομαγνητικός γεννήτης διέγερσης (A30S34)

• Σκληρή κατασκευή:Διαθέτει σύστημα διπλού ρυμουλκούμενου άξονου καθοδήγησης για τη μείωση της δυναμικής διασταύρωσης και της περιστροφής, εξασφαλίζοντας αντοχή σε συνθήκες υψηλής έντασης.

• Αποδοτική ψύξη:Χρησιμοποιεί αγωγό αέρα μελιού και σχεδιασμό ανεμιστήρα χαμηλού θορύβου για τη διατήρηση της θερμικής σταθερότητας κατά τη διάρκεια δοκιμών μεγάλης διάρκειας.

• Βασικές προδιαγραφές:Μέγιστη διατόπιση 51 mm p-p. Διαμέτρου κυλιόμενης τροχιάς Φ342 mm. Διάρροια ροής < 10 gauss.

2Ψηφιακός ενισχυτής ισχύος (LA30K)

• Υψηλή αποδοτικότητα:Χρησιμοποιεί τεχνολογία MOSFET / IGBT με πολλαπλασιασμό σινουζοειδούς συχνότητας PWM για υψηλή αναλογία σήματος-θόρυβου (> 70dB) και χαμηλή στρέβλωση.

• Εξέλιξη ισχύος:40KVA έξοδος με ενσωματωμένη προστασία σερβο (υπερτάσεις, υπερεύματα, προστασία θερμοκρασίας) για την προστασία του εξοπλισμού σας.

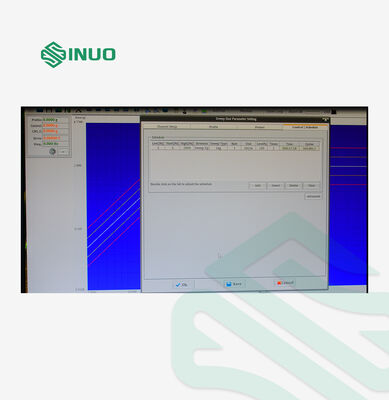

3Ψηφιακός ελεγκτής δονήσεων (VCSusb-2)

• Ελέγχος υψηλής ακρίβειας:Το 32-bit DSP με κυμαινόμενη στροφή με ανάλυση ADC 24-bit εξασφαλίζει έλεγχο κλειστού κυκλώματος σε πραγματικό χρόνο ανεξάρτητο από τον υπολογιστή.

• Χρήστης-φιλική διεπαφή:Λογισμικό βασισμένο σε Windows με αυτόματη δημιουργία εκθέσεων δοκιμών με ένα κλικ (Word/PDF).

• Χαρακτηριστικά ασφαλείας:Περιλαμβάνει ′′Small-Signal Preview′′ για να επαληθεύσετε τις ρυθμίσεις πριν από τη δοκιμή πλήρους ισχύος, καθώς και διακόπτες έκτακτης ανάγκης.

4. Διεύρυνση & Εγκατάσταση

• Βόρεια επέκταση (VT100):1000x1000mm τραπέζι από κράμα μαγνησίου, σκληρυμένη επιφάνεια, χρησιμοποιήσιμο έως και 2.000 Hz.

• Οριζόντια τραπέζιση (HG100):Σχεδιασμός διαφάνειας πετρελαϊκής ταινίας για υψηλή ικανότητα ροής ανατροπής, ιδανικό για μεγάλα ή ακανόνιστα δείγματα.

• Αυτόματη κεντρική θέση:Το φωτοηλεκτρικό σύστημα εξασφαλίζει την ισορροπία του κινούμενου κυλίνδρου κατά τη φόρτωση και την εκφόρτωση.

  Το κορυφαίο σύστημα δοκιμών δονήσεων για την αξιοπιστία του προϊόντος
  Το σύστημα δοκιμής δόνησης Sinuo SN553 έχει σχεδιαστεί για να προσομοιώνει τις πραγματικές περιβαλλοντικές πιέσεις, εξασφαλίζοντας την αντοχή και την ασφάλεια των κρίσιμων εξαρτημάτων.Από την ηλεκτρονική του αυτοκινήτου και τα αεροδιαστημικά εξαρτήματα μέχρι τις μπαταρίες λιθίου (UN 38.3) και καταναλωτικών ηλεκτρονικών συσκευών, το σύστημα αυτό παρέχει την ακριβή διέγερση που απαιτείται για να ανταποκριθείΕιδικότερα, οι εν λόγω διατάξεις ισχύουν για τα προϊόντα που χρησιμοποιούνται για την παραγωγή προϊόντων που δεν περιλαμβάνονται στο παρόν παράρτημα.πρότυπα.

  ---

  Γιατί να Επιλέξετε το Σύστημα SN553;

  Το σύστημα αυτό συνδυάζει υψηλής ισχύος με ακριβή ψηφιακό έλεγχο, προσφέροντας μια ολοκληρωμένη λύση κλειδί σε χέρι για τα εργαστήρια και τα τμήματα ελέγχου ποιότητας της παραγωγής.

  • Παγκόσμια συμμόρφωση έτοιμηΠροδιαμορφωμένα για να ανταποκρίνονται σε αυστηρά διεθνή πρότυπα, συμπεριλαμβανομένων των προτύπων UN 38.3 (ρήτρα 4.3), IEC 62133-1:2017, και IEC 62133-2:2017.

  • Υψηλή ικανότητα ώθησης:Παράδοση3,200 kgfμε δυναμική sinus/random, ικανή να δοκιμάζει βαριά ωφέλιμα φορτία (έως 400 kg) με μέγιστη επιτάχυνση 100G.

  • Πολυδιάστατοι τρόποι δοκιμής:Υποστηρίζει τις δοκιμές Sine Sweep, Random και Classical Shock σε ένα εύρος συχνότητας1 2 700 Hz.

  ---

  Βασικά συστατικά στοιχεία του συστήματος και τεχνικά πλεονεκτήματα

  1Ηλεκτρομαγνητικός γεννήτης διέγερσης (A30S34)

  • Σκληρή κατασκευή:Διαθέτει σύστημα διπλού ρυμουλκούμενου άξονου καθοδήγησης για τη μείωση της δυναμικής διασταύρωσης και της περιστροφής, εξασφαλίζοντας αντοχή σε συνθήκες υψηλής έντασης.

  • Αποδοτική ψύξη:Χρησιμοποιεί αγωγό αέρα μελιού και σχεδιασμό ανεμιστήρα χαμηλού θορύβου για τη διατήρηση της θερμικής σταθερότητας κατά τη διάρκεια δοκιμών μεγάλης διάρκειας.

  • Βασικές προδιαγραφές:Μέγιστη διατόπιση 51 mm p-p. Διαμέτρου κυλιόμενης τροχιάς Φ342 mm. Διάρροια ροής < 10 gauss.

  2Ψηφιακός ενισχυτής ισχύος (LA30K)

  • Υψηλή αποδοτικότητα:Χρησιμοποιεί τεχνολογία MOSFET / IGBT με πολλαπλασιασμό σινουζοειδούς συχνότητας PWM για υψηλή αναλογία σήματος-θόρυβου (> 70dB) και χαμηλή στρέβλωση.

  • Εξέλιξη ισχύος:40KVA έξοδος με ενσωματωμένη προστασία σερβο (υπερτάσεις, υπερεύματα, προστασία θερμοκρασίας) για την προστασία του εξοπλισμού σας.

  3Ψηφιακός ελεγκτής δονήσεων (VCSusb-2)

  • Ελέγχος υψηλής ακρίβειας:Το 32-bit DSP με κυμαινόμενη στροφή με ανάλυση ADC 24-bit εξασφαλίζει έλεγχο κλειστού κυκλώματος σε πραγματικό χρόνο ανεξάρτητο από τον υπολογιστή.

  • Χρήστης-φιλική διεπαφή:Λογισμικό βασισμένο σε Windows με αυτόματη δημιουργία εκθέσεων δοκιμών με ένα κλικ (Word/PDF).

  • Χαρακτηριστικά ασφαλείας:Περιλαμβάνει ′′Small-Signal Preview′′ για να επαληθεύσετε τις ρυθμίσεις πριν από τη δοκιμή πλήρους ισχύος, καθώς και διακόπτες έκτακτης ανάγκης.

  4. Διεύρυνση & Εγκατάσταση

  • Βόρεια επέκταση (VT100):1000x1000mm τραπέζι από κράμα μαγνησίου, σκληρυμένη επιφάνεια, χρησιμοποιήσιμο έως και 2.000 Hz.

  • Οριζόντια τραπέζιση (HG100):Σχεδιασμός διαφάνειας πετρελαϊκής ταινίας για υψηλή ικανότητα ροής ανατροπής, ιδανικό για μεγάλα ή ακανόνιστα δείγματα.

  • Αυτόματη κεντρική θέση:Το φωτοηλεκτρικό σύστημα εξασφαλίζει την ισορροπία του κινούμενου κυλίνδρου κατά τη φόρτωση και την εκφόρτωση.

Λεπτομερείς τεχνικές προδιαγραφές

Λογισμικό

• Τυχαίος έλεγχοςΕξισορρόπηση σε πραγματικό χρόνο με δυναμικό εύρος > 90dB· υποστηρίζει έως 3.200 φασματικές γραμμές.

• Έλεγχος του μυελού:Χαμηλή στρέβλωση (< -100dB) με γραμμικές/λογαριθμικές λειτουργίες σαρώσεως.

• Κλασικό Σοκ:Υποστηρίζει κύματα μισού κύματος, τραπεζοειδών, πριονιδίων και τρίγωνων με διάρκεια παλμού από 0,5 έως 3.000 mS.

Συμπεριλαμβανομένων των εξαρτημάτων

• Ολοκληρωμένο σύνολο καλωδίων σύνδεσης και σωλήνων αέρα

• Οδηγίες λειτουργίας, εκθέσεις επιθεώρησης και εγχειρίδια συντήρησης

• Αισθητήρας επιτάχυνσης συστήματος με βαθμονόμηση

• Κλειδί τύπου Τ, εξαγωνικό κλειδί, κατσαβίδι και κλιπ πίεσης που δονείται
