Εξοπλισμός δοκιμής συνδέσμων EV με ισχύ 500N και τετραδιετή ισχύ για δοκιμή παρεκκλίσεων της ευθυγράμμισης

Εξειδικευμένη συσκευή για την προσομοίωση λειτουργικών δυνάμεων μετατόπισης και τη δοκιμή αντοχής σε θλίψη συνδετήρων ηλεκτρικών οχημάτων σε σενάρια αστοχίας ευθυγράμμισης της διεπαφής φόρτισης.

Αυτός ο εξοπλισμός δοκιμών συμμορφώνεται με τα UL2552-2022, παράγραφο 54C.3 και Σχήμα 54C.2, IEC62196-1.

• Δείγματα και Περιορισμοί: Διεπαφή φόρτισης

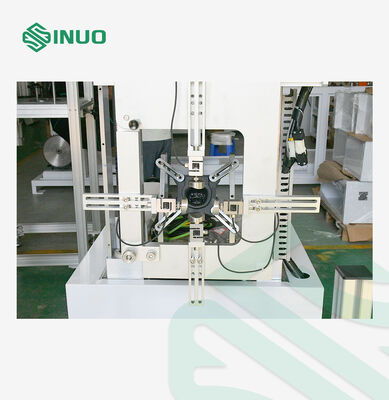

• Εφαρμογή: Εφαρμόζει δυνάμεις πάνω, κάτω, αριστερά και δεξιά στο σημείο συγκράτησης του πιστολιού φόρτισης για να προσομοιώσει τη λειτουργία μετατόπισης κατά την κανονική χρήση και να επαληθεύσει την αντοχή σε θλίψη σε όλες τις κατευθύνσεις.
• Αρχή Δοκιμής: Ο σερβοκινητήρας οδηγεί τον χειριστή για να εφαρμόσει δύναμη σε τέσσερις κατευθύνσεις (-X, +X, -Y, +Y) με τιμές δύναμης και χρόνους διαστήματος σύμφωνα με τις απαιτήσεις του προτύπου.

• Σύστημα ελέγχου PLC με λειτουργία οθόνης αφής και αισθητήρες δύναμης τεσσάρων κατευθύνσεων για παρακολούθηση.
• Ανεξάρτητος σταθμός εργασίας για τη δοκιμή ενός δείγματος σε τέσσερις κατευθύνσεις.

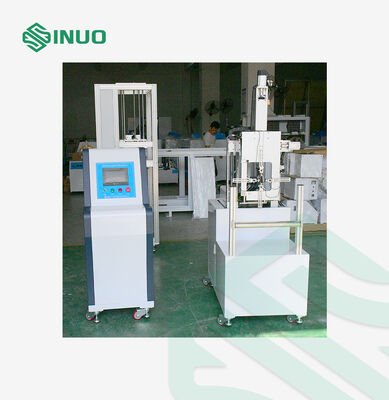

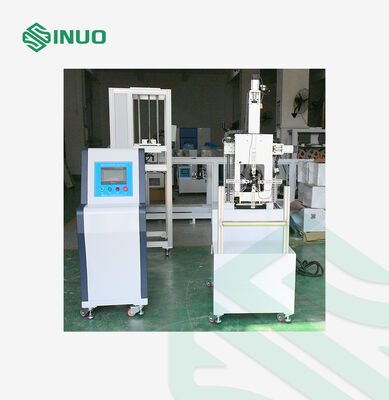

• Ο ξεχωριστός σχεδιασμός του θαλάμου ελέγχου και του ενεργοποιητή επιτρέπει την τοποθέτηση της πλατφόρμας στήριξης του ενεργοποιητή σε θαλάμους σταθερής θερμοκρασίας.

• Πλατφόρμα Στήριξης Ενεργοποιητή: 1200 * 800 * 1500 mm (Π * Β * Υ)
• Θάλαμος Ελέγχου: 500 * 400 * 1400 mm (Π * Β * Υ)
• Κατά προσέγγιση Βάρος: 200 kg

• Τροφοδοσία: AC220V±10%/50-60Hz
• Θερμοκρασία Λειτουργίας: 5-35℃
• Υγρασία: 30%-90%
