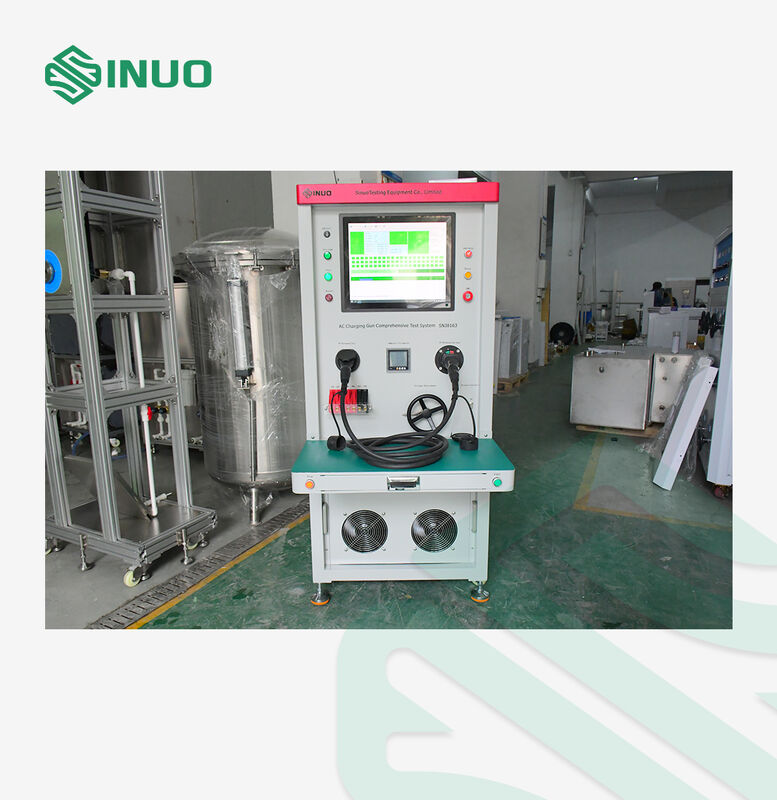

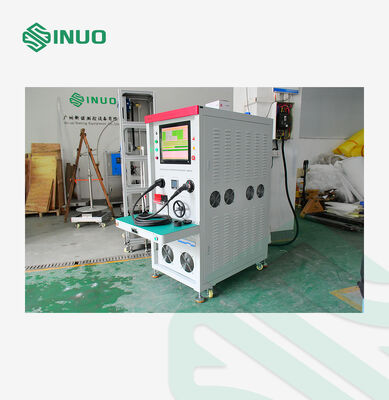

Σύστημα Ολοκληρωμένης Δοκιμής Πιστολιού Φόρτισης AC, Μηχανή Δοκιμής Συνδέσμου AC EV

Σύστημα Ολοκληρωμένης Δοκιμής Πιστολιού Φόρτισης AC, Μηχανή Δοκιμής Συνδέσμου AC EV

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	Sneq08
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 σύνολα/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εύρος δοκιμών αντίστασης:

1 - 5000Ω

Φάσμα δοκιμών θερμίστορ:

100 - 50.000Ω

Τάση αντοχής:

AC 0-5KV/DC 0-6KV

Τάση δοκιμής μόνωσης:

DC 100 - 1000V

Εύρος αντίστασης μόνωσης:

1MΩ - 1GΩ

Μέθοδος εισόδου δεδομένων:

Σαρωτής (κώδικας γραμμωτού κώδικα/qr)

Σύστημα Ελέγχου:

PLC + Βιομηχανικός Η/Υ

Ενσωμάτωση υπολογιστή:

Υποστηρίζει την ενσωμάτωση MES (προαιρετικό)

Παροχή αέρα:

0,6 MPa

Ενσωματωμένο εύρος αντίστασης:

1–5000 Ω

Βύσμα AC 16A:

Μη πατημένο RC: 680Ω, Πιεσμένο RC+R4: 3,38 kΩ

Βύσμα AC 32A:

Μη πατημένο RC: 220Ω, Πιεσμένο RC+R4: 3,52 kΩ

63A βύσμα AC:

Μη πατημένο RC: 100Ω, Πιεσμένο RC+R4: 3,4 kΩ

Διαστάσεις:

Π 900 × Β 800 × Υ 1800 mm

Βάρος:

300 κιλά

Συσκευασία λεπτομέρειες:

Κουτί κόντρα πλακέ

Δυνατότητα προσφοράς:

20 σύνολα/μήνα

Περιγραφή του προϊόντος

Συμπληρωματικό σύστημα δοκιμής πυροβόλου φορτίου εναλλασσόμενου ρεύματος

Αυτό το σύστημα δοκιμής χρησιμοποιείται κυρίως για τη λειτουργική επιθεώρηση των πλέκων εναλλασσόμενου ρεύματος σύμφωνα με τα πρότυπα της Κίνας (GB), της Ευρωπαϊκής Ένωσης (ΕΕ) και της Αμερικής (UL).και τα αποτελέσματα των δοκιμών αποθηκεύονται αυτόματα σε εκθέσειςΌλα τα χαρακτηριστικά δοκιμάζονται αυτόματα σε μία μόνο εκτέλεση, παρέχοντας υψηλή απόδοση και εξοικονόμηση εργασίας,που το καθιστούν κατάλληλο για μαζική παραγωγή πλήρης επιθεώρηση σε εργοστάσια.

Δραστηριότητες δοκιμής

Δοκιμές ρήξης, συνέχειας, βραχυκύκλωσης και ακολουθίας καλωδίωσης για κάθε μεμονωμένο σύρμα
Δοκιμή αντίστασης συνέχειας του κύριου αγωγού
Ενσωματωμένη μέτρηση αντίστασης (συμπεριλαμβανομένων τόσο των πιεσμένων όσο και των μη πιεσμένων καταστάσεων των διακόπτες πιέσεων)
Επαλήθευση της ισχύος και μέτρηση της πτώσης τάσης
Δοκιμή μόνωσης μεταξύ συρμάτων
Δοκιμή διηλεκτρικής αντοχής (υψηλής τάσης) μεταξύ συρμάτων
Δοκιμή καλωδίου θερμοσύνδεσης

Τεχνικές προδιαγραφές

Ηλεκτρική τροφοδοσία	Μονόφασμα AC 220V / 50Hz
Προμήθεια αέρα	0.6 MPa
Σύστημα ελέγχου	ΠΛΚ + Βιομηχανικός υπολογιστής
Σκανάρισμα γραμμικού κωδικού	Η συσκευή συνοδεύεται από σαρωτή για την ανάγνωση barcodes ή QR codes στα δείγματα δοκιμής.που επιτρέπουν την ανίχνευση.
Δοκιμές συνέχειας σύρματος	Οι δοκιμές διακοπής, συνέχειας, βραχυκυκλώματος και ακολουθίας καλωδίωσης εκτελούνται μέσω σαρώσεως εισόδου/εξόδου από PLC. Το PLC καθορίζει αυτόματα το pass/fail.
Ενσωματωμένο εύρος αντίστασης	1·5000 Ω, ακρίβεια: 1% Για τον προσδιορισμό της ποιότητας του προϊόντος μπορούν να καθοριστούν ανώτερα και κατώτερα όρια.
Αντίσταση CC & PE (Περιεπιεσμένη / Μη-Περιεπιεσμένη)	16A πρίζα εναλλασσόμενου ρεύματοςΧωρίς πίεση RC: 680Ω, πίεση RC+R4:30,38 kΩ 32A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 220Ω, πίεση RC+R4:3.52 kΩ 63A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 100Ω, πίεση RC+R4:3.4 kΩ Η ακρίβεια της μέτρησης της αντίστασης πρέπει να φτάνει το 1%·2%.
Πεδίο δοκιμής θερμοστάτη	100-50.000 Ω, ακρίβεια: 2% Τα ανώτατα και κατώτερα όρια μπορούν να καθοριστούν για τον προσδιορισμό της ποιότητας της συνέχειας.
Δοκιμή ισχύος και πτώσης τάσης	Μέτρηση της πτώσης τάσης σε συνδετήρες υπό ονομαστικές και υπερφόρτωση. Ενσωματωμένος ρυθμιζόμενος μετασχηματιστής τριών φάσεων: 0-380V έξοδος, ρυθμιζόμενο φορτίο τριών φάσεων 0-35A. Υποστηριζόμενες περιοχές δοκιμών: 30,3 kW 16A μονοφασικό 70,4 kW 32A μονοφασική 11 kW 16A τριστάσιο 22 kW 32A τριστάσιο
Δοκιμή αντοχής στην μόνωση	Μονόφασμα: L-N, L-E, E-N Τριφογενής:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Παράμετροι: Δοκιμαστική τάση: DC 100 ̇ 1000 V (προσαρμόσιμη) Κατώτατο όριο: 1 M1 GΩ (προσαρμόσιμο) Ακριβότητα: ± 5% Προειδοποίηση όταν η αντίσταση < η καθορισμένη τιμή
Δοκιμή διηλεκτρικής αντίστασης (Hi-Pot)	Μονόφασμα: L-N, L-E, E-N Τρεις φάσεις: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Παράμετροι: Δοκιμαστική τάση: AC 0·5 kV / DC 0·6 kV (προσαρμόσιμη) Οριακό ρεύμα διαρροής: AC 0,120 mA, DC 0,01 5 mA Ακριβότητα: ±1,5% + 3 ψηφία Ψηφιακή εμφάνιση τάσης, αυτόματη προγραμματισμένη ρύθμιση Προειδοποίηση εάν το ρεύμα διαρροής υπερβαίνει την καθορισμένη τιμή
Σταθμός δοκιμών	Ένα σταθμό, ένα προϊόν ανά δοκιμή
Κρατήρες πλέκων	Κρατητής βύθου EU για οχήματα με εναλλασσόμενο ρεύμα, Κρατητής βύθου EU για βάθρα με εναλλασσόμενο ρεύμα, Κρατητής βύθου GB με εναλλασσόμενο ρεύμα, Κρατητής βύθου US με εναλλασσόμενο ρεύμα
Πλάκα ουράς	Ειδική συσκευή συμπίεσης που ταιριάζει με το δοκιμαζόμενο προϊόν, με σφιγκτήρα και προστατευτική πλάκα
Υψόμετρος υποδομής	750-1000 mm, εργονομικής κατασκευής

Επισκόπηση συστήματος
