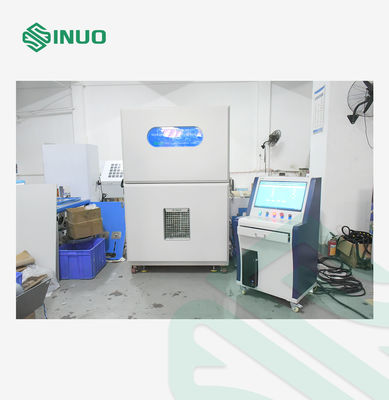

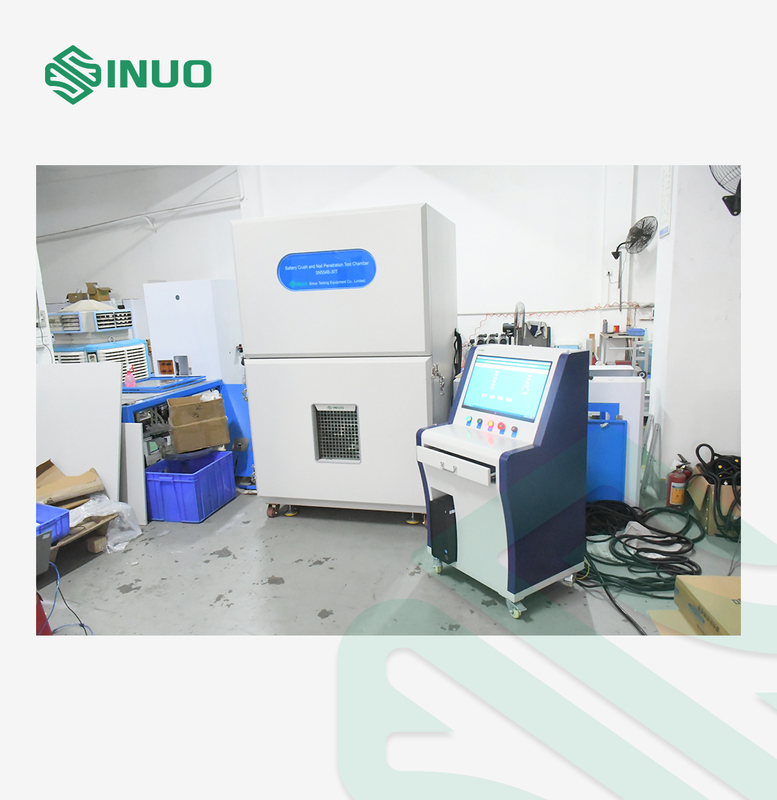

Θάλαμος Δοκιμής Θραύσης Μπαταρίας και Διείσδυσης Καρφιού Εξοπλισμός Δοκιμής Ασφάλειας Μπαταρίας 300kN

Δοκιμαστήριο συντριβής μπαταρίας και διείσδυσης νυχιών Εξοπλισμός δοκιμής ασφάλειας μπαταρίας 300kN

Συμμορφωμένα πρότυπα και ρήτρα

Συμμορφώνεται με το πρότυπο SAE J2464 (Παράγραφος 4.3.3.1: Δοκιμή διείσδυσης, ρήτρα 4.3.6.1: Δοκιμή συντριβής), Δοκιμή συντριβής AIS 038 στη σελίδα αριθ. 79 του κώδικα 106 αριθ. 3.2, Δοκιμή διείσδυσης νυχιών στη σελίδα 101 του κώδικα 106 αριθ. 3.3.2 στοιχείο α), IEC62133-2012, IS0 12405-4:2018, κλπ.

Σύνοψη εξοπλισμού

1Το λογισμικό δοκιμής διαθέτει λειτουργία συλλογής τάσης: σύμφωνα με τις απαιτήσεις δοκιμής της ενιαίας μπαταρίας,έως ότου σπάσει το περίβλημα της μπαταρίας ή η μπαταρία υποστεί βραχυκύκλωμα (η εσωτερική τάση της μπαταρίας γίνεται 0V)Όταν η τάση είναι μηδενική, ο εξοπλισμός σταματά αυτόματα τη δοκιμή.

2Σύμφωνα με τις απαιτήσεις δοκιμής της μπαταρίας ισχύος: το σύστημα δοκιμής μπορεί πρώτα να συμπιέσει στο 30% του μεγέθους της μονάδας μπαταρίας (δηλαδή, της παραμόρφωσης).Ή ορίστε μια ορισμένη τιμή πίεσης (όπως η δύναμη ακονισμού είναι 20kN)Όταν η δοκιμή ακρότησης φθάσει την καθορισμένη τιμή δύναμης και ο καθορισμένος χρόνος διατήρησης της πίεσης, ο εξοπλισμός σταματά τη δοκιμή.

3Το δείγμα μπορεί να δοκιμαστεί σύμφωνα με οποιαδήποτε από τις τρεις συνθήκες πίεσης, παραμόρφωσης και τάσης.

4Οι τρεις τρόποι δοκιμής μπορούν να χρησιμοποιηθούν ως μεταβλητές ελέγχου για οποιονδήποτε συνδυασμό συνθηκών.η συσκευή θα σταματήσει τη δοκιμή.

5Το σύστημα δοκιμής μπορεί να εμφανίσει την ταχύτητα κατά τη διάρκεια της δοκιμής.

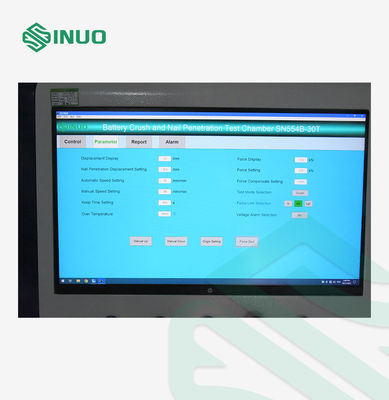

6. Το λειτουργικό σύστημα του υπολογιστή επεξεργάζεται στο παράθυρο διαλόγου windows. Η κατάσταση πίνακα μπορεί να προγραμματιστεί από τον εαυτό σας. Τα δεδομένα δοκιμής καταγράφονται σε όλη τη διαδικασία.λειτουργίες σύγκρισης και παρακολούθησης.

7Η ειδική μητρική πλακέτα ελέγχου δοκιμής μπορεί να καταγράψει δύναμη, μετατόπιση και τάση ταυτόχρονα.και η διεπαφή ελέγχου θα καταγράψει και θα παρακολουθήσει τη δύναμη της ακρόασηςΗ πίνακα ελέγχου είναι εύκολη στη λειτουργία.

8Κατά τη διάρκεια της δοκιμής, η λειτουργία δοκιμής μπορεί να ελέγχεται συλλέγοντας σήματα τάσης. Η τάση θα αλλάξει κατά τη διάρκεια της δοκιμής της μπαταρίας.και το σύστημα εκπέμπει ένα σήμαΗ δοκιμή εκτόξευσης σταματά όταν επιτευχθεί η καθορισμένη τιμή τάσης.

Τεχνικές παραμέτρους

Μέγεθος κυψέλης μπαταρίας χρήστη	Μέγιστο μέγεθος (μήκος x πλάτος x ύψος): 300*300*250 mm, βάρος: 18kg-30kg
Χώρος δοκιμής	1000 × 1000 × 1000 mm (εύρος, βάθος και ύψος)
Μέγεθος	1200×1500×1850mm (εύρος, βάθος και ύψος, με την επιφύλαξη του πραγματικού σχεδιασμού)
Δομή εξοπλισμού	Δομή τύπου κουτιού
Πύλη εξάτμισης καπνού	Η πύλη εξάτμισης καπνού έχει διάμετρο 100 mm
Τρύπα δοκιμής	Μια τρύπα 50 mm ανοίγει σε κάθε πλευρά
Μέθοδος ελέγχου	Απομακρυσμένο χειρισμό υπολογιστή, απόσταση ≥10m
Μέθοδος οδήγησης	Σερβοκινητήρας +ηλεκτρική κίνηση κυλίνδρου
Πεδίο πίεσης	1·300kN, μέγιστη εμβέλεια αισθητήρα 306kN
Ακριβότητα πίεσης	± 1%FS
Ανάλυση πίεσης	0.01kN
Χρόνος διατήρησης πίεσης	0~99min59s, μπορεί να ρυθμιστεί
Ταχύτητα του βελονισμού.	0.1-83mm/s (προσαρμόσιμο)
Ακριβότητα ταχύτητας	0.1mm/s~5mm/s, ακρίβεια ±0.05mm/s; 5mm/s~83mm/s, ακρίβεια ±0.1mm/s
Ανάλυση ταχύτητας	≤ 0,01 mm/s
Μετατόπιση	0·300 mm
Ακριβότητα μετατόπισης	±0,1 mm
Ατσάλινη βελόνα	1) Προδιαγραφές: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Μέγεθος: L=200 mm 3) Υλικό:Θερμική επεξεργασία χάλυβα 4) Γωνία: 45°~60° 5) Ποσότητα: 2 το καθένα

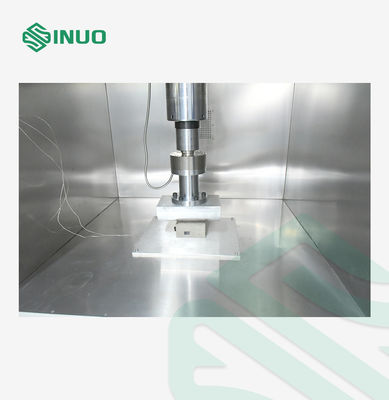

Κατεύθυνση της βελόνας συντριβής	Σπασμός και βελονισμός από πάνω προς τα κάτω
Κεφαλοκαταστροφή	1, R75*250mm ημικύλινδρο, εύκολο να αποσυναρμολογηθεί. 2, 2R75*250 mm ημικύλινδρο, εύκολο στη διάσπαση.
Πλατεία κεφαλή συντριβής	Με επίπεδο κεφάλι συντριβής 1. ημικύλινδρο κεφαλή θρυμματισμού: ακτίνα είναι 100mm, δηλαδή, R100mm * 250mm. (προσαρμόζεται σύμφωνα με τις απαιτήσεις του πελάτη) 2- Το κεφάλι του είναι επίπεδο.
Εναρμόδιση βελόνων
Δείξη δύναμης	Εικονική οθόνη
Ανάλυση αισθητήρα	1/10000
Μετατροπή μονάδων	Kgf, N, kN
Σύστημα απόκτησης θερμοκρασίας	Πεδίο απόκτησης θερμοκρασίας 0+1000°C
	Ανάλυση θερμοκρασίας: 0,1°C
	Ακριβότητα μέτρησης θερμοκρασίας: ±0,5°C
	Διάδρομος απόκτησης θερμοκρασίας: 2 διαύλους
	Συχνότητα απόκτησης θερμοκρασίας: 100 ms
Σύστημα απόκτησης τάσης	Πεδίο απόκτησης τάσης: 0~100V
	Ακριβότητα απόκτησης τάσης: ≤±0,5%FS
	Ανάλυση: 10mV
	Διάδρομος απόκτησης τάσης: 1 κανάλι
	Συχνότητα δειγματοληψίας τάσης: 100 ms
μήκος της γραμμής δειγματοληψίας	2 μέτρα
Συχνότητα απόκτησης	≥50Hz
Όρος διακοπής	Η πίεση, η τάση και η παραμόρφωση μπορούν να ρυθμίζονται ξεχωριστά και να παρακολουθούνται ταυτόχρονα.
Δύναμη	25KW
Ηλεκτρική τροφοδοσία	380V
Βάρος (περίπου)	800 κιλά
