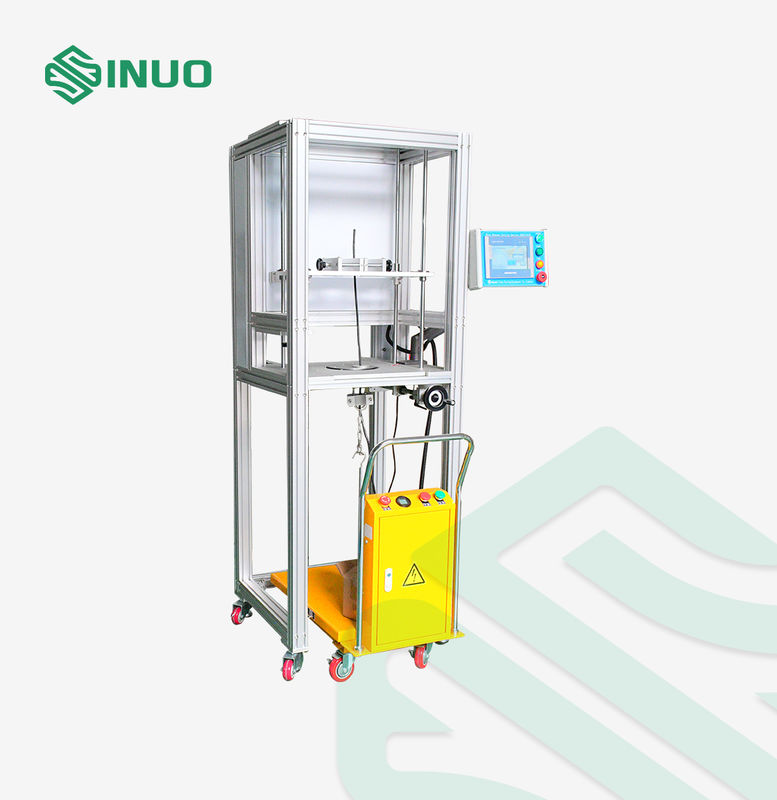

Διάταξη Δοκιμής Αντοχής Τερματικού Σύσφιξης Καλωδίων Μηχανή Δοκιμής Δύναμης Σύσφιξης Τερματικού

Διάταξη Δοκιμής Αντοχής Τερματικού Σύσφιξης Καλωδίων Μηχανή Δοκιμής Δύναμης Σύσφιξης Τερματικού

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1012
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/t
Ικανότητα εφοδιασμού:	20 σύνολα/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Σταθμός δοκιμής:

Μονόπλευρτος

Ταχύτητα περιστροφής:

5 έως 15 στροφές ανά λεπτό

Εύρος ρύθμισης ύψους:

250 έως 800 mm

Μέθοδος ρύθμισης ύψους:

Χειρωνακτική ρύθμιση

Έλεγχος και λειτουργία:

Έλεγχος PLC, λειτουργία οθόνης αφής

Αριθμός δοκιμών:

0-999999

Διάμετρος περιστροφής:

Ø76mm

Διαμέτρου με λεωφορείο:

6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

20 σύνολα/μήνα

Επισημαίνω:

wire clamping terminal test device

terminal clamping force test machine

electric vehicle terminal durability tester

Περιγραφή του προϊόντος

Διάταξη Δοκιμής Αντοχής Τερματικού Σύσφιξης Καλωδίων Μηχανή Δοκιμής Δύναμης Σύσφιξης Τερματικού

Πρότυπα & Ρήτρες που Συμμορφώνονται

Αυτή η διάταξη δοκιμών συμμορφώνεται με την ρήτρα 9.3.2.1, την ρήτρα 9.3.2.3, την ρήτρα 9.3.2.4 και τον πίνακα 26 και το σχήμα 6 του UL486A-B, IEC60947-1, κ.λπ.

Επισκόπηση Εξοπλισμού

Δείγματα και περιορισμοί: Τερματικά βιδών, τερματικά χωρίς σπείρωμα και συνδετήρες.

Σκοπός της δοκιμής: Να εξεταστεί εάν τα τερματικά βιδών και τα τερματικά χωρίς σπείρωμα μπορούν να αντέξουν τις μηχανικές καταπονήσεις που συμβαίνουν κατά την κανονική χρήση. Χρησιμοποιείται κυρίως για να κρίνει εάν ο σχεδιασμός και η δομή του μπλοκ τερματικού σύσφιξης σπειρώματος πληρούν τις απαιτήσεις να μην καταστρέφουν υπερβολικά το καλώδιο κατά τη σύσφιξη του καλωδίου.

Αρχή δοκιμής: Χρήση δομής βίδας οδηγού ράγας. Ο αριθμός των δοκιμών μπορεί να προκαθοριστεί πριν από τη χρήση. Όταν επιτευχθεί η καθορισμένη τιμή, το μηχάνημα θα σταματήσει αυτόματα και θα ηχήσει ένα σήμα συναγερμού.

Τεχνικές Παράμετροι

Έλεγχος και λειτουργία	Έλεγχος PLC, λειτουργία οθόνης αφής
Σταθμός δοκιμής	Μονός σταθμός
Κίνηση	Σερβοκίνηση
Συσκευή στερέωσης	1. Η συσκευή στερέωσης κεντραρίσματος πληροί τις απαιτήσεις των μπλοκ τερματικών με μήκος, πλάτος και ύψος 607090mm αντίστοιχα. Η συσκευή στερέωσης έχει τα χαρακτηριστικά της γρήγορης αντικατάστασης. 2. Εξοπλισμένο με πρόσθετη πλάκα στερέωσης, διαστάσεων 300mm*250mm, η οποία μπορεί να χρησιμοποιηθεί εναλλακτικά με τη σφιγκτήρα κεντραρίσματος. 3. Η μέγιστη απόσταση μεταξύ της πλάκας στερέωσης και του κέντρου περιστροφής είναι 120mm, ρυθμιζόμενη
Ταχύτητα περιστροφής	5~15 rpm, μπορεί να προκαθοριστεί στην οθόνη αφής, (Το UL486A-B απαιτεί 9 rpm)
Διάμετρος περιστροφής	Υιοθέτηση δίσκου περιστροφής διπλής οπής, διάμετρος ø76mm
Αριθμός δοκιμών/χρόνος	1. 0-999999, θα σταματήσει αυτόματα όταν επιτευχθεί ο προκαθορισμένος αριθμός δοκιμών. 2. Ο χρόνος δοκιμής μπορεί να μετατραπεί σε 0-9999min σύμφωνα με διαφορετικές τυπικές απαιτήσεις και μπορεί να προκαθοριστεί. Θα σταματήσει αυτόματα όταν επιτευχθεί ο προκαθορισμένος χρόνος δοκιμής.
Βάρος φορτίου	Ένα σετ βαρών μπορεί να επιτύχει 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109. Μονάδα: Kg, ο γάντζος βάρους περιλαμβάνεται στο συνολικό βάρος
Εύρος ρύθμισης ύψους	250~800mm, ρυθμιζόμενο, με ένδειξη κλίμακας
Μέθοδος ρύθμισης ύψους	Χειροκίνητη ρύθμιση
Διάμετρος δακτυλίου	Διαμόρφωση UL486A-B: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm
Επιλογή προδιαγραφών δείγματος (βλέπε συνημμένο πίνακα)	UL486A-B Πίνακας 26
Μηχανισμός ανύψωσης βάρους	Εξοπλισμένο με ηλεκτρικό μηχανισμό ανύψωσης, δίσκος βάρους μεγάλου μεγέθους για αποφυγή πτώσης
Παροχή ρεύματος	Μονοφασικό 120V, 50Hz

Λεπτομέρειες

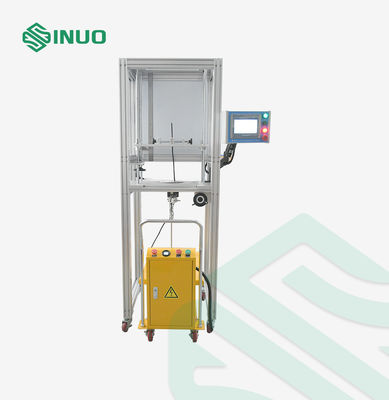

Διάταξη Δοκιμής Αντοχής Τερματικού Σύσφιξης Καλωδίων Μηχανή Δοκιμής Δύναμης Σύσφιξης Τερματικού 0
