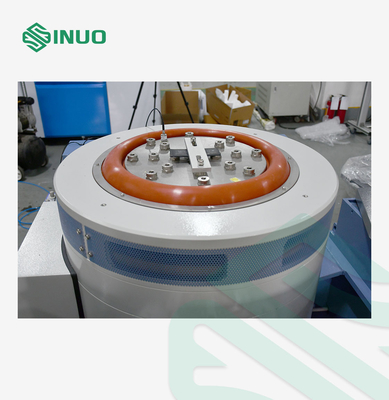

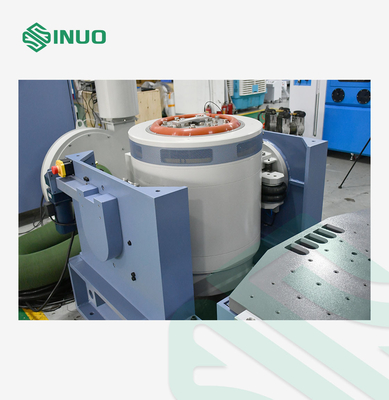

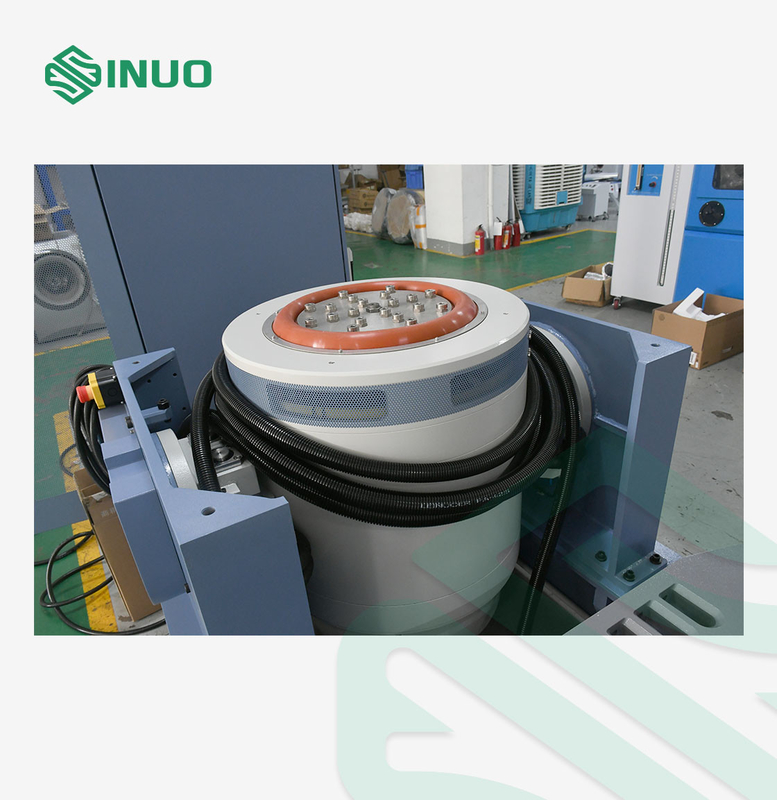

Vertical Electromagnetic Vibration Test System for EV Components

Vertical Electromagnetic Vibration Test System for EV Components

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV211VT30VCS-2
Τροποποιημένο:	1
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 Sets Per Month

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

China

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Maximum sinusoidal excitation force:

1000Kg.f peak

Maximum Random Exciting Force:

1000Kg.f rms

Maximum impact excitation force:

2000Kg.f peak

First-order resonant frequency:

2500 Hz±5%

Frequency Range:

1～3300 Hz

Maximum displacement:

51 mm p-p

Maximum speed:

2.0m/s

Flux leakage:

< 1 mT (10 Gauss)

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Περιγραφή του προϊόντος

Vertical Electromagnetic Vibration Test System for EV Components

Complied Standards & Clauses

Sinuo can provide you with the whole excitation and testing scheme, and prove the quality of the products for you according to national and international standards, such as GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC and ASTM,IEC62133 UN38.3 UL2054 IEC 60086 ECE R100., etc.

Product Overview

Designed for Precision Vibration Simulation Across Automotive, Aerospace, Electronics & Industrial Sectors
This high-performance Electromagnetic Vibration Testing System is engineered to simulate real-world mechanical shock, vibration fatigue, and transportation environments for critical components. Whether you're testing EV battery packs, automotive control units, aviation electronics, or circuit boards, this system ensures your product's durability and reliability under ISO, MIL-STD, GB, and ASTM standards.

Key Features & Benefits
Wide Frequency Range (1–3300Hz): Supports sine, random, and classical shock testing with optional extension up to 10,000Hz.
High Excitation Force: 1000Kg.f (sine & random), 2000Kg.f (shock), ideal for heavy payloads up to 300kg.
Large Displacement Capability: 51mm (p-p), allowing simulation of high-intensity shocks.
High Acceleration: Up to 100G, supporting rigorous reliability validation.
Digital Vibration Controller (VCS-2): Real-time closed-loop control via DSP processor with intelligent test software.
Quick Report Generation: Auto-export in Word/PDF with customizable test parameters & visual data.
Advanced Protection System: Built-in safety for overvoltage, overcurrent, temperature, displacement, and logic faults.

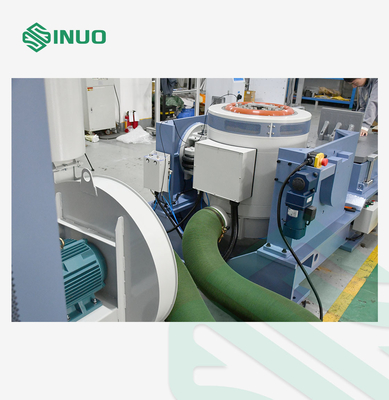

Noise-Controlled Cooling System: B402 silenced fan with enhanced airflow (18m³/min) for heat management.

Technical Parameters

A11S24 electromagnetic excitation generator parameters
Maximum sinusoidal excitation force	1000Kg.f peak
Maximum Random Exciting Force	1000Kg.f rms
Maximum impact excitation force	2000Kg.f peak
Frequency Range	1～3300 Hz
Maximum displacement	51 mm p-p
Maximum speed	2.0m/s
Maximum acceleration	100G
First-order resonant frequency	2500 Hz±5%
Payload	300 kg
Vibration isolation frequency	2.5 Hz
Moving coil diameter	Ф240 mm
Electric drive weight	11kg
Screw on the table	17×M10
Flux leakage	< 1 mT (10 Gauss)
Allowable eccentric moment	500N.m
Equipment size	915mmx740mmx785mm (excluding extended table)
Equipment weight	880Kg (Excluding horizontal slide table)
