| Ονομασία μάρκας: | Sinuo |
| Αριθμός μοντέλου: | ΣΕ553-ΕV220H100VCS5X-4 |
| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1 σετ/μήνα |

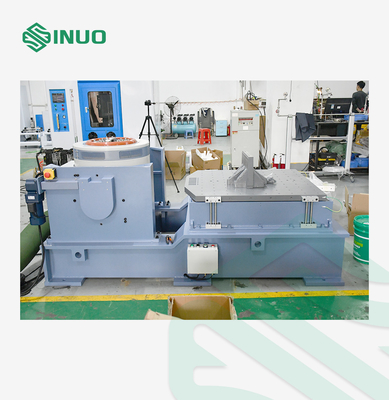

Δοκιμασμός δονήσεων περιβάλλοντος Συστημα δοκιμής δονήσεων μπαταρίας-σκιστήρα 3000Hz
Σύνοψη εξοπλισμού
Το Environmental Stress Screening (DCS) είναι εξαιρετικά αποτελεσματικό για την εξάλειψη δυνητικών ελαττωμάτων προϊόντων.Γίνεται ένα μαγικό όπλο για να βρείτε ελαττώματα σχεδιασμού προϊόντων για να επιτύχετε αύξηση της αξιοπιστίας.Στο στάδιο της παραγωγής, γίνεται ένα σημαντικό μέσο για τη μείωση του κόστους παραγωγής και τη δημιουργία εξαιρετικών προϊόντων.
Το σχέδιο DCS θα εφαρμοστεί κατά την ανάπτυξη και την παραγωγή προϊόντων, γεγονός που μπορεί να βελτιώσει σημαντικά την αξιοπιστία των προϊόντων και να μειώσει το κόστος συντήρησης.Η εφαρμογή του DCS κατά τη διάρκεια της ανάπτυξης μπορεί να εξοικονομήσει σημαντικά χρόνο και κόστος δοκιμώνΤα οφέλη για τους παραγωγούς περιλαμβάνουν: γνώση των προβλημάτων αξιοπιστίας στα προϊόντα ή τις διαδικασίες,ώστε να εξαλειφθούν τα προβλήματα αξιοπιστίας από τα προϊόντα και τις διαδικασίες, μειώνουν το κόστος παραγωγής και εξοικονομούν πόρους.
Η δοκιμή δονήσεων μπορεί να χρησιμοποιηθεί για τον εντοπισμό έγκαιρης βλάβης της μπαταρίας, την προσομοίωση της πραγματικής αξιολόγησης της συνθήκης εργασίας και τη δοκιμή δομικής αντοχής.ευρύ φάσμα εφαρμογήςΗ δοκιμαστική μέθοδος είναι ιδανική για τους κατασκευαστές μπαταριών, τα τμήματα ελέγχου ποιότητας και τα ερευνητικά ιδρύματα.Είναι κατάλληλο για τη δοκιμή δονήσεων διαφόρων τύπων μεμονωμένων κυψελών και μπαταριών όπως φορτιστές θησαυρών, ιόντα λιθίου, υδρίδιο νικελίου- μετάλλου, νικελίου- καδμίου, οξύ μόλυβδου και υδρίδιο νικελίου- μετάλλου.
Οι δοκιμές δονήσεων μπορούν επίσης να χρησιμοποιηθούν για δοκιμές κόπωσης προϊόντων για την αξιολόγηση της ζωής των προϊόντων.
Τεχνικές παραμέτρους
| Α20S34 Ηλεκτροδυναμικός ανασταλτικός μηχανισμός | ||
| Παραγόμενη δύναμη | Σίνος (Pk) | 2400 kgf |
| Τυχαίο (Rms) | 2200 kgf @ISO5344 | |
| Σοκ (Pk) | 4400 kgf @ 6ms | |
| Χρησιμοποιήσιμη συχνότητα (μόνο θωράκιση) | 1-3.000Hz | |
| Μέγιστη εκτόξευση (Peak-Peak): Συνεχή λειτουργία/Σοκ | 51 mm/60 mm | |
| Μέγιστη ταχύτητα | 20,0 m/s | |
| Μέγιστη επιτάχυνση | 100g | |
| Βασική συχνότητα συντονισμού (ονομαστικός, γυμνός πίνακας) | 2900Hz±5% | |
| Ονομαστική ροπή στροφής | 500 N.m. | |
| Φυσική συχνότητα αναστολής σώματος (άξονας ώθησης) | Πιο χαμηλά από 3 Hz | |
| Ενεργή ονομαστική μάζα θωράκισης | 24 κιλά | |

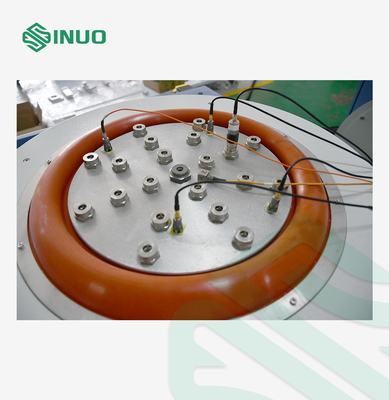

| Διάμετρος θωράκισης | 340 χιλιοστά | |
| Ψηλή υποστήριξη φορτίου | 400 κιλά | |
| Σημεία στερέωσης φορτίου (πρότυπο) | 16 Εισαρτήματα από ανοξείδωτο χάλυβα M10 | |
| Το πεδίο με ονομαστικό ρεύμα @ τάση (DC) κρύο | 14α@DC515V | |
| 35α@DC270V | ||
| Αντίσταση περιστροφής πεδίου R20 | 14.8 Ω X 2 = 19.6.4 Ω DC515v | |
| 4.2 Ω X 2 = 8.4 Ω DC270v | ||
| Απομόνωση τροχιάς κίνησης Αντίσταση στην θωράκιση | > 10MΩ | |
|
Απομόνωση τροχιάς κίνησης Αντίσταση σε κουνιστήρα Σώμα |
> 10MΩ | |
| Δυσσωματικότητα ροής απόμακρης ροής με περιστροφή degauss | 10 gauss @ 110 mm πάνω από το τραπέζι | |
| LA20K ενισχυτής ισχύος (ανατρέξτε στο εγχειρίδιο ενισχυτή για λεπτομέρειες) | ||
| Ονομαστική παραγωγική ικανότητα | 24 kVA | |
|
Αύξησης συχνότητας (Κατάσταση sinus, αντίστοιχο φορτίο) |
Πλήρης ισχύς από 5 Hz έως 3000 Hz 3 dB σε 4000 Hz με κλίση 6 dB/Οκτάβα |
|
| Διαστρέβλωση (σε ονομαστική ισχύ) | Από 5 Hz έως 3000 Hz λιγότερο από 1% | |
| Σχέδιο σήματος-θόρυβου | Περισσότερα από 65 dB | |
| Σταθερότητα συνεχούς ρεύματος | Λιγότερο από 0,05% της πλήρους τάσης εξόδου με 10% αλλαγή τάσης γραμμής. | |
| Απαιτούμενη παροχή ρεύματος | 380V/50Hz 3 φάσεις | |
| Δίσκος εισόδου | 1.5 Vrms σε 10 K Ohms για πλήρη ισχύ | |
| Δύναμη εισόδου |
380VAC, 50 Hz, 3 φάσης 42kVA δεν περιλαμβάνονται 10 kVA για κινητήρα ψύξης. |
|
| Δοκιμαστική δοκιμή sinus 160 Hz | 195Arms/45.1Vrms @ 100 g | |
Λεπτομέρειες
