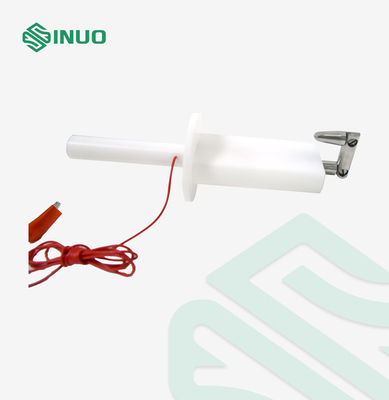

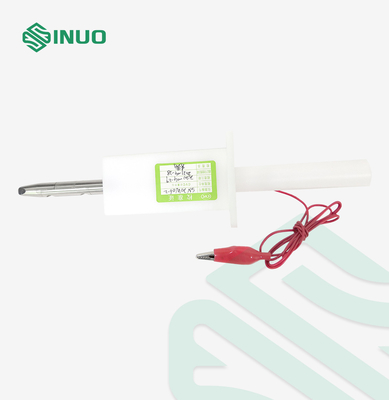

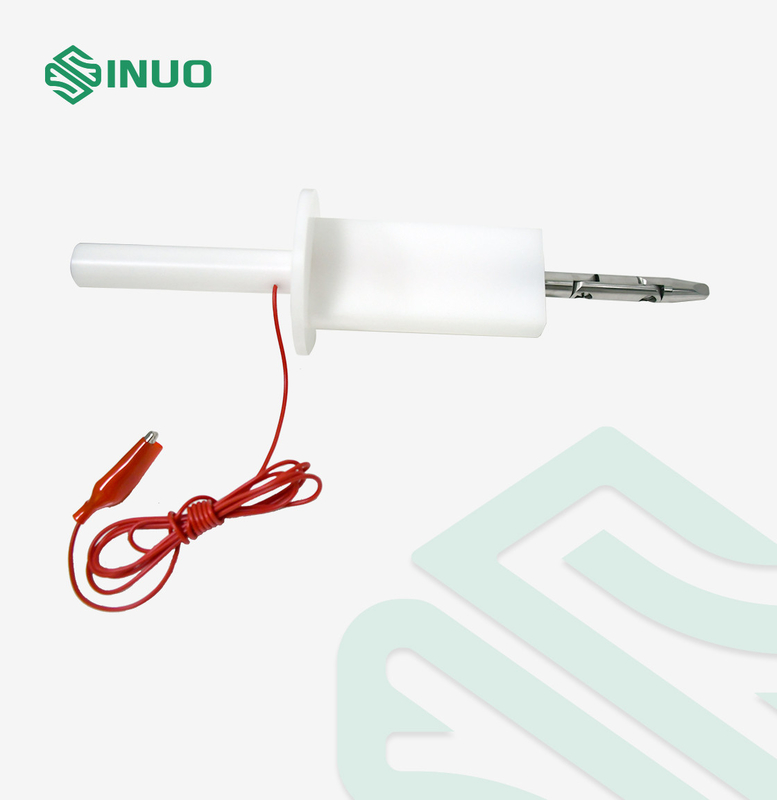

Ο εξοπλισμός δοκιμής συνδετήρων ηλεκτρικών οχημάτων (EV Connector Testing Equipment)

Ο εξοπλισμός δοκιμής συνδετήρων ηλεκτρικών οχημάτων (EV Connector Testing Equipment)

Ονομασία μάρκας: Sinuo
Αριθμός μοντέλου: SN2210-2
Τροποποιημένο: 1
τιμή: Customized
Όροι πληρωμής: T/T
Ικανότητα εφοδιασμού: 30 Sets / Month
Λεπτομέρειες
Place of Origin:
China
Πιστοποίηση:
Calibration Certificate (Cost Additional)
Finger length:
80±0.2 mm
Fingertip taper:
14 o 0 -10′
Baffle diameter:
Ф75±0.2 mm
Baffle thickness:
5±0.5 mm
A-A Section diameter:
Ф50 mm
A-A Section width:
20±0.2mm
Packaging Details:
Carton
Supply Ability:
30 Sets / Month
Επισημαίνω:

Εργαλεία δοκιμής συνδέσμων ηλεκτρικών οχημάτων IEC 62196

,

Εξοπλισμός δοκιμής συνδέσμων ηλεκτρικών οχημάτων

Περιγραφή του προϊόντος





Ο εξοπλισμός δοκιμής συνδετήρων ηλεκτρικών οχημάτων (EV Connector Testing Equipment)



Συμμορφωμένα πρότυπα και ρήτρα



Συμμορφώνεται με την IEC 62196-1:2022 παράγραφος 10.1.Δελτίο ΕΚΑΧ αριθ.1.

Σύνοψη εξοπλισμού




Το ανιχνευτικό αυτό προορίζεται για την επαλήθευση της βασικής προστασίας κατά της πρόσβασης σε επικίνδυνα μέρη.,Η συσκευή αυτή διαθέτει δύο κινητές αρθρώσεις, οι οποίες μπορούν να καμπυλωθούν σε καμπύλη 90°.

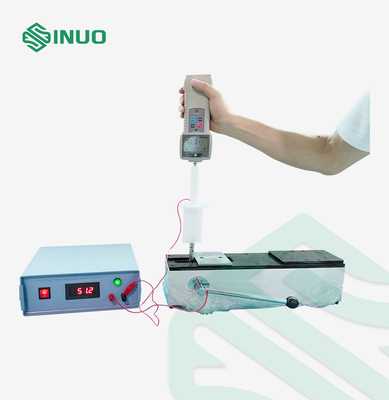

Προσαρμόσιμο: μπορεί να χρησιμοποιηθεί για δοκιμές αντιηλεκτρικού κρούσματος όταν είναι εξοπλισμένο με κομπίνα αλιγάτορα,ή χρησιμοποιείται για δοκιμή προστασίας του περίβληματος όταν η ανοικτή τρύπα με νήματα του M6 στο τέλος της λαβής (συνδέεται με δυναμομέτρο έλξης και ώθησης), το δυναμόμετρο έλξης και ώθησης πρέπει να προετοιμάζεται από τον χρήστη).



Τεχνικές παραμέτρους




Σχήμα ΣΕ2210-2
Ονομασία Τυποποιημένη δοκιμή B
Συνάρτηση 1 30±0,2 mm
Συνάρτηση 2 60±0,2 mm
Στρογγυλή γωνία κοπής με την άκρη του δακτύλου 37o0 -10′
Το δάχτυλο για να μπερδέψει 180±0,2 mm
Σφαιρικό R4±0,05 mm
Διάμετρος δακτύλου δοκιμής Φ50 mm
Στενός ακροδάκτυλος 14o0 -10′
Εφαρμοσμένο πρότυπο Φ12-0-0.05
Διάμετρος τμήματος Α-Α Φ50 mm
Διάμετρος τμήματος Α-Α 20±0,2 mm
Διάμετρος προβολέα Φ75±0,2 mm
Δυνατότητα εκτόξευσης 5±0,5 mm
Κύλινδρο R2±0,05 mm
Μέγεθος δακτύλου 80±0,2 mm



Πληροφορίες:


Ο εξοπλισμός δοκιμής συνδετήρων ηλεκτρικών οχημάτων (EV Connector Testing Equipment) 0Ο εξοπλισμός δοκιμής συνδετήρων ηλεκτρικών οχημάτων (EV Connector Testing Equipment) 1
