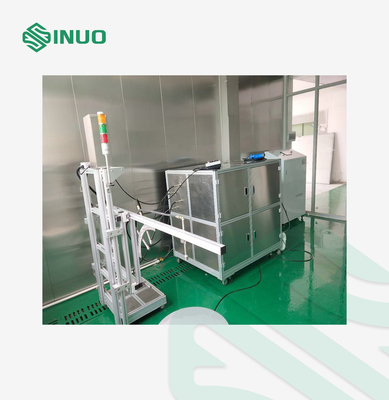

ISO20653 Εξοπλισμός δοκιμής ανοιχτού τύπου υψηλής πίεσης για ψεκασμό IPX9K

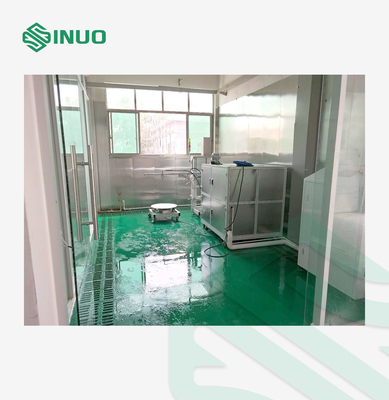

• Διαμόρφωση του χώρου: Η περιοχή που έχει οριστεί για εγκατάσταση πρέπει να έχει μέγεθος 6m (W) × 4,5m (D) × 3m (H).

• Απαιτήσεις υδροσταθεροποίησης:

  • Το δωμάτιο πρέπει να έχει ένα ολοκληρωμένο αδιάβροχο σύστημα.
  • Τα δάπεδα θα πρέπει να καλύπτονται με πλακάκια υψηλής ποιότητας, αδιάβροχα, τα οποία θα εξασφαλίζουν την ασφαλή στερέωση με βρόχους και θα προσφέρουν προστασία ενάντια σε νερό και διαρροές.
  • Οι τοίχοι και η οροφή πρέπει επίσης να είναι αδιάβροχα για να αποφεύγεται η διαρροή.

• Προδιαγραφές αποχέτευσης:

  • Πρέπει να τοποθετηθεί ένα κανάλι αποστράγγισης 200 mm (W) × 200 mm (D) γύρω από το δωμάτιο.
  • Για την αποτελεσματική αποστράγγιση, η κοιλότητα πρέπει να είναι κεκλιμένη σε ένα άκρο, με βάθος εξόδου 200 mm.
  • Η επιφάνεια θα πρέπει να καλύπτεται με σανίδες τσιμέντου ή πλάκες από ανοξείδωτο χάλυβα για μακροχρόνια διάρκεια.

• Σύνδεσμοι κοινής ωφέλειας

  • Οι χρήστες πρέπει να εγκαταστήσουν εκ των προτέρων τις απαραίτητες διεπαφές για την παροχή ενέργειας, την είσοδο και έξοδο νερού και τους αγωγούς αερίου κατά την κατασκευή του δωματίου, ώστε να εξασφαλίζεται η απρόσκοπτη ενσωμάτωση με τον εξοπλισμό.

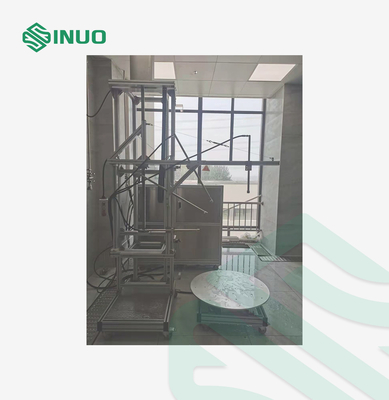

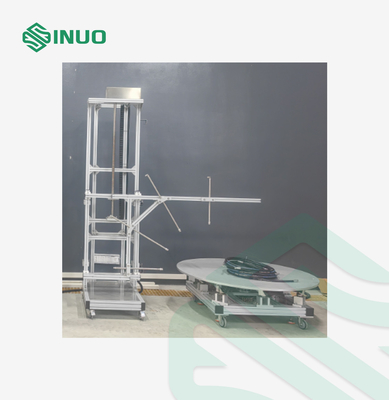

Το σύστημα είναι εξοπλισμένο με δύο ακρίβεια ακροφύσια στρατηγικά τοποθετημένα για ολοκληρωμένη κάλυψη:

• Πάνω ακροφύσιο (κατά κάθετα): τοποθετείται στην κορυφή για να ψεκαστεί απευθείας στην άνω επιφάνεια του δείγματος.
• Βόρεια ακροβολία (οριζόντια): τοποθετείται στη βάση για να στοχεύει τις γύρω επιφάνειες του δείγματος.

Η τροχιά ψεκασμού ακολουθεί σχήμα S, εξασφαλίζοντας ομοιόμορφη και πλήρη κάλυψη.διευκόλυνση της πενταμερούς ψεκασμού νερού για ολοκληρωμένη δοκιμή.

(1) Η κορυφή και οι πέντε επιφάνειες του δείγματος δοκιμής ψεκαστούν με νερό με τη σειρά τους.

(2) Όταν το κέλυφος υποβάλλεται σε δοκιμή στις δοκιμές α) και β), η θερμοκρασία του νερού πρέπει να διατηρείται σε (80±5) °C.

(3) Για μικρά περιβλήματα (μέγιστο μέγεθος ≤ 250 mm): το περιβλήμα πρέπει να τοποθετείται στην συσκευή δοκιμής.Ο χρόνος δοκιμής για κάθε θέση είναι 30 δευτερόλεπτα..

(4) Για μεγάλα περίβλημα (μέγιστο μέγεθος ≥ 250 mm): Το περίβλημα πρέπει να τοποθετείται σύμφωνα με την προβλεπόμενη χρήση.Ψεκασμός από όλες τις κατευθύνσεις για να καλύψει ολόκληρη την επιφάνεια του περιβλήματοςΗ γωνία ψεκασμού πρέπει να είναι όσο το δυνατόν πιο κάθετη προς την επιφάνεια ψεκασμού.
