| Ονομασία μάρκας: | Sinuo |
| Αριθμός μοντέλου: | ΣΕ448-Ε4 |
| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1 σετ/μήνα |

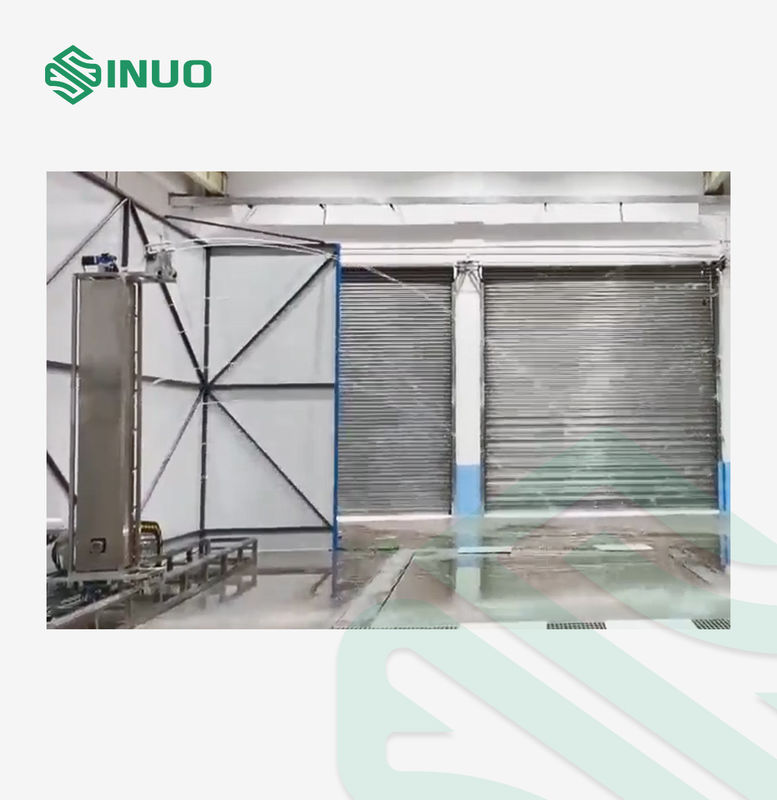

Δοκιμαστικό σύστημα δοκιμής ψεκασμού για σταθμούς φόρτισης IPX5
Συμμορφωμένα πρότυπα και ρήτρα
Συμμορφώνεται με την IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, κλπ.
Σύνοψη εξοπλισμού
Εφαρμογή: χρησιμοποιείται για τη διεξαγωγή δοκιμών υδροστερότητας IPX5 σε εξωτερικά συστήματα ESS, το αυτόματο σύστημα ψεκασμού εφαρμόζεται στις μπροστινές, πίσω, αριστερές, δεξιές και ανώτερες επιφάνειες του εξωτερικού συστήματος ESS.
Ο εξοπλισμός αποτελείται κυρίως από πισίνα συλλογής νερού, δεξαμενή αποθήκευσης νερού, σύστημα αναπλήρωσης νερού, σύστημα αποχέτευσης, σύστημα ψεκασμού, σύστημα ηλεκτρικού ελέγχου και σύστημα αντλίας.
Τεχνικές παραμέτρους
| Πίεση ψεκασμού νερού | 30-150 kPa |
| Εσωτερική διάμετρος τρύπας ψεκασμού |
φ6,3 mm ((IPX5)
|
| ρεύμα ψεκασμού νερού | 120,5 ± 0,625 ((L/min) ((IPX5) |
| Προεπιλεγμένος χρόνος δοκιμής | Ρυθμίζεται από 1s έως 9999h, 59min, και 59s. |
| Απόσταση ψεκασμού | Η απόσταση μεταξύ του εξωτερικού συστήματος ESS και της βρύσης ψεκασμού είναι 2,5 έως 3 μέτρα. |
| Υλικό πυροβόλων ψεκασμάτων | 304 από ανοξείδωτο χάλυβα |
| Μέθοδος αποστολής | Το εξωτερικό σύστημα ESS εισέρχεται στην περιοχή δοκιμής για βροχή μέσω γερανού λιμανιού (η εγκατάσταση του πελάτη είναι ήδη εξοπλισμένη). |
| Ταχύτητα κίνησης | Η ταχύτητα κίνησης του πλαισίου στήριξης είναι ρυθμιζόμενη. |
| Απαιτήσεις κάλυψης ψεκασμού |
Το αυτόματο σύστημα ψεκασμού πρέπει να καλύπτει τις μπροστινές, πίσω, αριστερές, δεξιές και ανώτερες επιφάνειες.
|
| Μέθοδος ψεκασμού |
Όλη η διαδικασία δοκιμής περιλαμβάνει πλήρως αυτόματη ψεκασμό και η πορεία κίνησης του συστήματος ψεκασμού δεν παρεμβαίνει στο υπό δοκιμή αντικείμενο.
Η διαδικασία δοκιμής συμμορφώνεται με τις απαιτήσεις για το επίπεδο προστασίας IPX5 όπως ορίζεται στην IEC 60529:2013. |
| Χρόνος δοκιμής | Ρυθμίζεται από 1s έως 9999h, 59min, και 59s. |
| Πλαίσιο ψεκασμού με πλευρική κίνηση | |
| Βασικές παραμέτρους πλευρικού κινητού ράφους ψεκασμού | Το πλαίσιο είναι κατασκευασμένο από 40 * 40 * 3mm αλουμίνιο |
| Η πλάκα σφράγισης είναι κατασκευασμένη από 1,2 mm ανοξείδωτο χάλυβα 304 # πλάκα | |
| IPX5 κινητή συσκευή: τροχιά με κινητήρα σερβοκινητήρα συνδεδεμένη με το ράφι για μετάδοση | |
| Συσκευή ψεκασμού μεταφοράς κλίσης: ρυθμιζόμενος εκκεντρικός μηχανισμός κλίσης τροχού (η γωνία κλίσης επιτυγχάνεται με ρύθμιση της εκκεντρικής απόστασης) | |
| Στροφή του πλαισίου ψεκασμού: εξοπλισμένη με μηχανισμό ράφους τροχών με κινητήρα σερβοκινητήρα, η κινητή στροφή είναι 3 m. | |
| Μηχανή κυματισμού | Σερβοκινητήρας και μειωτής |
| Κινητός κινητήρας | Σερβοκινητήρας και μειωτής |
| Μηχανήματα | Μηχανήματα από ανοξείδωτο χάλυβα |
| Κεραμίδας | Κεραμίδας από ανοξείδωτο χάλυβα |
