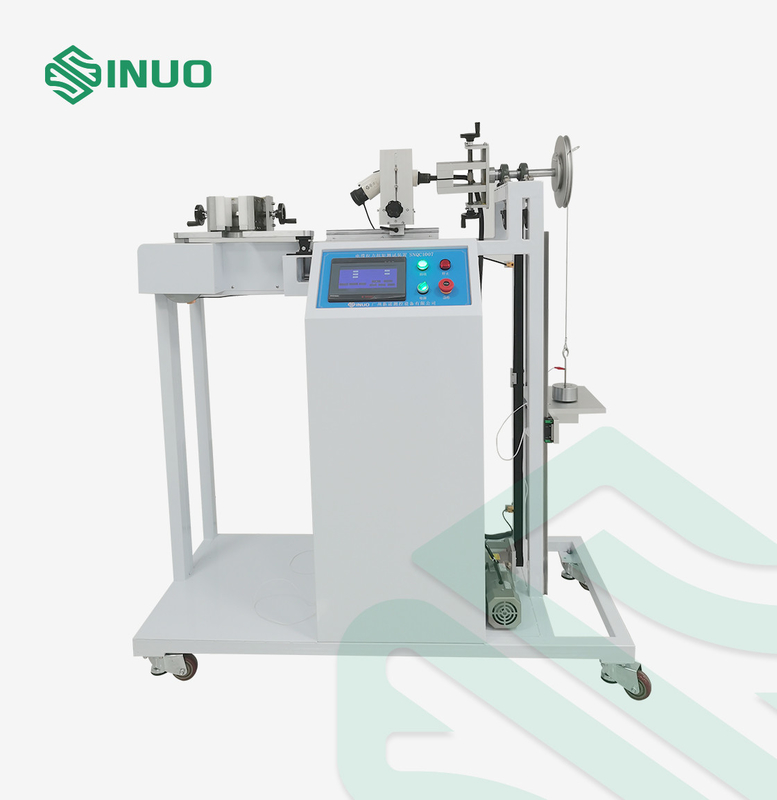

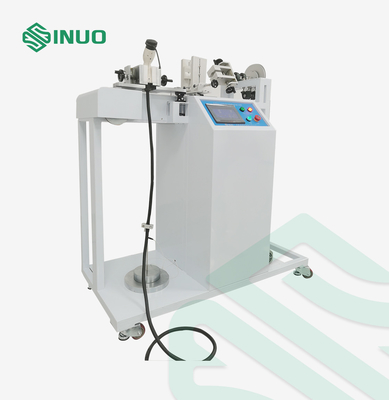

Δοκιμαστική συσκευή IEC 61851 για τη δύναμη έλξης και τη ροπή στην αγκύρωση καλωδίων

Δοκιμαστική συσκευή IEC 61851 για τη δύναμη έλξης και τη ροπή στην αγκύρωση καλωδίων

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	Σημείωση:
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγεθος:

W1600*D600*H1450mm

Βάρος:

180 κιλά

Τρόπος οδήγησης:

Ηλεκτρικό

Δρόμος ροπής:

R100mm(Ф200mm) ±0,5mm

Συχνότητα τράβηξης:

1 φορά/s

Κύκλοι τραβήγματος:

1-999999 κύκλοι

Χρόνος εφαρμογής ροπής:

0-99H59M59S

Έλεγχος λειτουργίας λειτουργίας:

ΠΛΚ και οθόνη αφής

Συσκευασία λεπτομέρειες:

Άλλα

Δυνατότητα προσφοράς:

1 σετ/μήνα

Επισημαίνω:

Μηχανή δοκιμής δύναμης έλξης για αγκύρωση καλωδίων

Μηχανή δοκιμής δύναμης έλξης και ροπής

Εξοπλισμός δοκιμής συνδέσμων ηλεκτρικών οχημάτων IEC 61851

Περιγραφή του προϊόντος

Δοκιμαστική συσκευή IEC 61851 για τη δύναμη έλξης και τη ροπή στην αγκύρωση καλωδίων

Συμμορφωμένα πρότυπα και ρήτρα

Σχεδιάζεται και κατασκευάζεται σύμφωνα με την IEC 61851-1:2017 παράγραφος 11.6.

Σύνοψη εξοπλισμού

Δείγματα και περιορισμοί: Σταθμός φόρτισης ηλεκτρικών οχημάτων.

Σκοπός δοκιμής: Χρησιμοποιείται για τη δοκιμή της ικανότητας των εξαρτημάτων καλωδίων σύνδεσης σταθμών φόρτισης ηλεκτρικών οχημάτων να αντέχουν σε καθορισμένη τάση και ροπή.

Αρχή δοκιμής: Η δύναμη έλξης πραγματοποιείται με τη χρήση ενός κινητήρα για την κίνηση ενός εκκεντρικού μηχανισμού τροχού ή ενός μηχανισμού βίδες.Η ταχύτητα του κινητήρα ρυθμίζεται για να εξασφαλιστεί ότι η δύναμη έλξης εφαρμόζεται με ακρίβεια κάθε φοράΗ ροπή πραγματοποιείται με τη χρήση ενός κινητήρα, ενός δίσκου, ενός βάρους και ενός ρολογιού χρόνου.

Δομή και χαρακτηριστικά:Το PLC χρησιμοποιείται για τον έλεγχο του αριθμού των τάσεων και του χρόνου δοκιμής ροπής.Όταν επιτευχθεί ο αριθμός των δοκιμών ή ο χρόνος δοκιμήςΜετά τη δοκιμή, η μέγιστη επιτρεπόμενη μετατόπιση του καλωδίου σύνδεσης του πυροβόλου φόρτισης δεν πρέπει να υπερβαίνει την κανονική τιμή που απαιτείται.

Περιβάλλον χρήσης:

Η παροχή ενέργειας: AC220V±10%/50-60Hz, 1KW· θερμοκρασία λειτουργίας 0-40°C, υγρασία 30%-90%·

Μέγεθος: περίπου W1600*D600*H1450mm. βάρος: περίπου 180kg

Τεχνικές παραμέτρους

Περιεχόμενο της δοκιμής	Δοκιμή τάσης και δοκιμή ροπής από το πλέγμα τροφοδότησης και/ή το καλώδιο του πλέγματος του οχήματος του σταθμού φόρτισης ηλεκτρικού οχήματος
Σχεδιακό διάγραμμα δομής εξοπλισμού	Σχέδιο αναφοράς
Τρόπος λειτουργίας ελέγχου	Αυτοματοποιημένο έλεγχο PLC, λειτουργία με οθόνη αφής
Τρόπος οδήγησης	Ηλεκτρικό
Τραβήξτε την εφαρμογή	Συμμορφώνονται με τις προδιαγραφές 160N, 200N, 240N, 250N, 500N, που πραγματοποιούνται με τοποθέτηση βαρών
Εφαρμόζεται ροπή	Συμπεριλαμβάνονται οι προδιαγραφές 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, που πραγματοποιούνται με τοποθέτηση βαρών
Δρόμος ροπής	R100mm(Ф200mm) ±0,5mm
Συχνότητα τράβηξης	1 φορά/s, ο πραγματικός χρόνος έλξης ανιχνεύεται με ηλεκτρικό σήμα
Κύκλοι έλξης	1-999999 κύκλους, μπορεί να οριστεί εκ των προτέρων, προεπιλεγμένο είναι 100±1 κύκλοι
Χρόνος εφαρμογής ροπής	0-99H59M59S, μπορεί να προεπιλεγεί
Προστασία από διακοπή τροφοδοσίας	Με λειτουργία μνήμης αποθήκευσης δεδομένων με απενεργοποίηση
Εγκατάσταση	Πλακέτες καθολικής χρήσης, ένα σύνολο
Πίνακας επιλογής αντιστοίχισης βάρους

Λεπτομέρειες

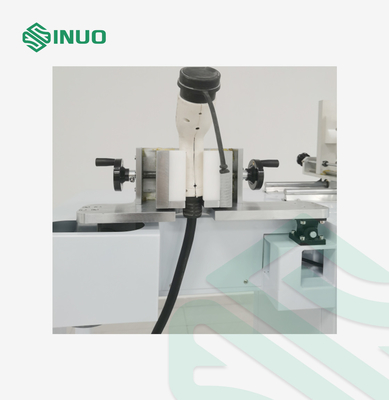

Δοκιμαστική συσκευή IEC 61851 για τη δύναμη έλξης και τη ροπή στην αγκύρωση καλωδίων 2
