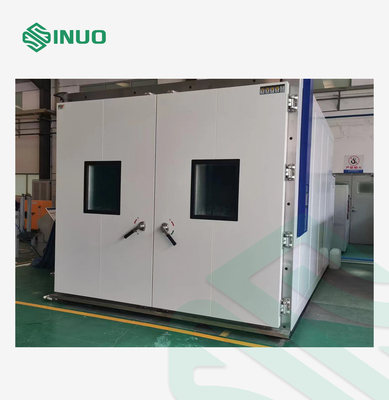

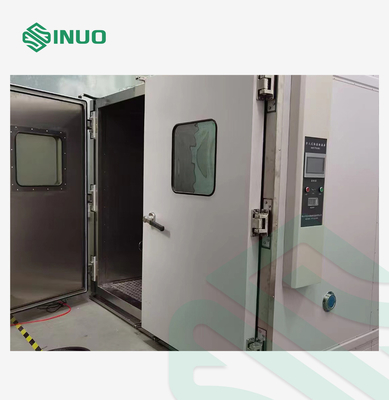

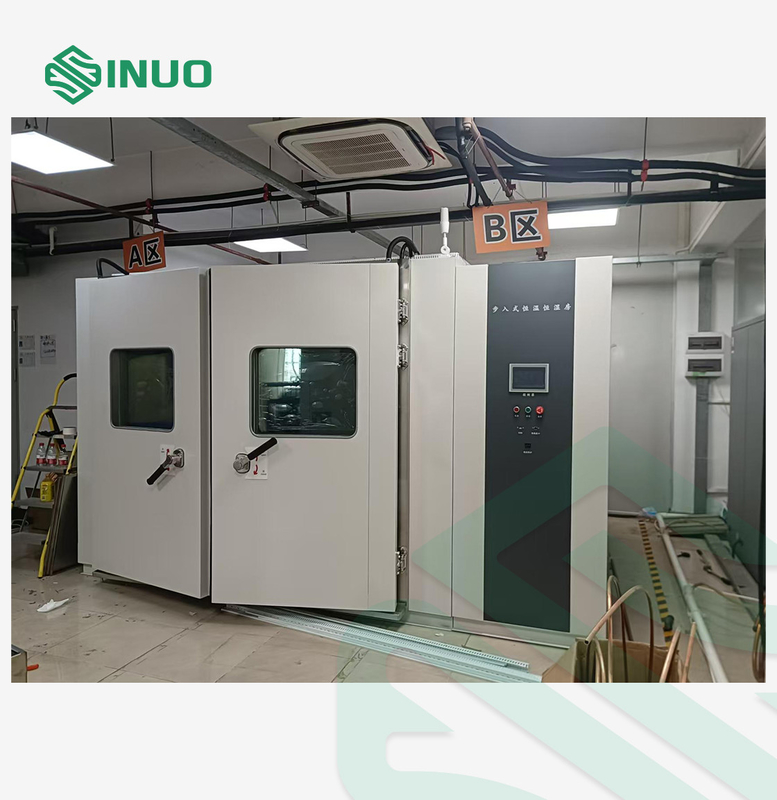

Περίπατος στην περιβαλλοντική αίθουσα δοκιμής

Περπατήστε στο θάλαμο δοκιμών περιβάλλοντος IEC 60068 Θερμοκρασία και υγρασία θάλαμοι

Περπατήστε στο θάλαμο δοκιμών περιβάλλοντος IEC 60068 Θερμοκρασία και υγρασία θάλαμοι

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ 886
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Διαστάσεις εσωτερικού θαλάμου:

μπορεί να προσαρμοστεί

Διάμετροι εξωτερικού θαλάμου:

Υπόκειται στον πραγματικό σχεδιασμό

Εφαρμοσμένο πρότυπο:

ΙΕΚ 60068-2-1/2/30/78

Περιοχή υγρασίας:

20%~98%RH

Αλλαγές υγρασίας:

≤ ± 2,0%R.H.

Περιοχή θερμοκρασίας:

-40°C~+120°C

Δυνατότητα θέρμανσης:

2°C/min

Ταχύτητα ψύξης:

00,7 ≈ 1 °C/min

Συσκευασία λεπτομέρειες:

Άλλα

Δυνατότητα προσφοράς:

1 σετ/μήνα

Επισημαίνω:

Περπατήστε στο θάλαμο περιβαλλοντικών δοκιμών

IEC 60068 Περπατήστε στο θάλαμο περιβαλλοντικών δοκιμών

Περιγραφή του προϊόντος

Περπατήστε στο θάλαμο περιβαλλοντικών δοκιμών IEC 60068 Θάλαμοι θερμοκρασίας υγρασίας

Συμμορφωμένα Πρότυπα & Ρήτρες

IEC60068-2-1:2007 "Environmental Testing-Part 2-1: Tests-Test A: Cold, IDT"

IEC60068-2-2:2007 "Environmental Testing-Part 2-1: Tests- Test B-Dry heat, IDT"

IEC60068-2-30:2005 "Environmental Testing-Part 2-30: Tests-Test Db: Damp heat, cyclic (12h+12h cycle), IDT"

IEC60068-2-78:2012 «Περιβαλλοντικές δοκιμές-Μέρος 2-78: Δοκιμές-Καμπίνα δοκιμής: Υγρή θερμότητα, σταθερή κατάσταση, IDT»

Επισκόπηση εξοπλισμού

Ο χώρος δοκιμών σταθερής θερμοκρασίας και υγρασίας είναι κατάλληλος για δοκιμές απόδοσης ασφάλειας, δοκιμές αξιοπιστίας, δοκιμές ελέγχου προϊόντος κ.λπ. ηλεκτρονικών εξαρτημάτων.Παράλληλα, μέσω αυτών των δοκιμών βελτιώνεται η αξιοπιστία του προϊόντος και πραγματοποιείται ο ποιοτικός έλεγχος του προϊόντος.

Ο χώρος δοκιμών σταθερής θερμοκρασίας και υγρασίας είναι απαραίτητος εξοπλισμός δοκιμών στους τομείς της αεροπορίας, των αυτοκινήτων, των οικιακών συσκευών, της επιστημονικής έρευνας κ.λπ. Εύρος δειγμάτων: ηλεκτρικά, ηλεκτρονικά, ημιαγωγοί, επικοινωνία, οπτοηλεκτρονική, ηλεκτρικές συσκευές, ηλεκτρικές συσκευές αυτοκινήτων , υλικά και άλλα προϊόντα.Αυτός ο εξοπλισμός χρησιμοποιείται για την αξιολόγηση και τον προσδιορισμό των παραμέτρων, της απόδοσης και της προσαρμοστικότητας των παραπάνω δειγμάτων μετά τις δοκιμές υψηλής και χαμηλής θερμοκρασίας και υγρασίας με γρήγορες αλλαγές στο περιβάλλον θερμοκρασίας.

Είναι κατάλληλο για σχολεία, εργοστάσια, στρατιωτική βιομηχανία, έρευνα και ανάπτυξη και άλλες μονάδες.

Όγκος και Μέγεθος
Αποτελεσματικός όγκος	8μ³	12 μ³	48 μ³	60 μ³	Προσαρμοσμένο
Διαστάσεις εσωτερικού κουτιού	Π: 2000 χλστ Υ: 2000 χλστ D: 2000 mm	Π: 2000 χλστ Υ: 2000 χλστ D: 3000 mm	Π: 4000 χλστ Υ: 3000 χλστ D: 4000 mm	Π: 5000 χλστ Υ: 3000 χλστ D: 4000 mm	Μπορεί να προσαρμοστεί όλες οι απαιτούμενες διαστάσεις
Εξωτερικές διαστάσεις Περίπου.	Π: 3000 χλστ Υ: 2530 χλστ D: 2630 mm	Π: 2560 χλστ Υ: 2950 χλστ D: 4000 mm	Π: 4700 χλστ Υ: 3200 χλστ D: 5000 mm	Π: 5700 χλστ Υ: 3200 χλστ D: 5000 mm	Με την επιφύλαξη του πραγματικού σχεδιασμού

Τεχνικές παράμετροι

Εκτέλεση	(θερμοκρασία περιβάλλοντος -5℃~+28℃, κατάσταση χωρίς φορτίο)
Εύρος θερμοκρασίας	-40℃~+120℃ ή μπορεί να προσαρμοστεί (Η υψηλότερη θερμοκρασία δοκιμής: 80℃, 100℃, 120℃, 150℃, η χαμηλότερη δοκιμή θερμοκρασία: -60℃, -40℃, -20℃, 0℃ είναι προαιρετικά)
Ρυθμός θέρμανσης	-40℃~+120℃ περίπου 2～3℃/λεπτό (χωρίς φορτίο, μέσος όρος)
Ρυθμός ψύξης	+120℃~-40℃ περίπου 0,7~1℃/λεπτό (χωρίς φορτίο, μέσος όρος)
Ακρίβεια ανάλυσης	0,01℃	Δεδομένα μετρημένα υπό συνθήκες άνευ φορτίου
Διακύμανση θερμοκρασίας	±0,5℃
Απόκλιση θερμοκρασίας	±2,0℃
Εύρος υγρασίας	20% ~ 98% RH
Απόκλιση υγρασίας	Κάτω από 75% RH: ≤±5,0% RH Πάνω από 75%RH: ≤+2/-3%RH
Διακύμανση υγρασίας	≤±2,0% RH
Διάγραμμα εύρους ικανότητας ελέγχου θερμοκρασίας και υγρασίας
Παροχή ηλεκτρικού ρεύματος	AC3￠5W 380V 50/60Hz (R, STN τριφασικό πέντε σύρμα συν καλώδιο γείωσης) (διακύμανση τάσης ≤ ±10%)
Εξουσία	Η συνολική ισχύς του εξοπλισμού είναι περίπου 25KW
Θόρυβος	Μετρημένο σύμφωνα με το GB/T14623-2008, το επίπεδο θορύβου είναι ≤75dB (η συσκευή ανίχνευσης θορύβου μετράται σε απόσταση 1 m από την πόρτα του εξοπλισμού).
Πρότυπα	IEC60068-2-1:2007 "Environmental Testing-Part 2-1: Tests-Test A: Cold, IDT" IEC60068-2-2:2007 "Environmental Testing-Part 2-1: Tests- Test B-Dry heat, IDT" IEC60068-2-78:2012 «Περιβαλλοντικές δοκιμές-Μέρος 2-78: Δοκιμές-Καμπίνα δοκιμής: Υγρή θερμότητα, σταθερή κατάσταση, IDT» IEC60068-2-30:2005 "Environmental Testing-Part 2-30: Tests-Test Db: Damp heat, cyclic (12h+12h cycle), IDT"
Σχεδιασμός εξοικονόμησης ενέργειας	Χρησιμοποιείται το PLC (Programmable Logic Controller) του συστήματος ελέγχου.Οι συνθήκες λειτουργίας του ψυγείου ρυθμίζονται αυτόματα σύμφωνα με τις συνθήκες δοκιμής.Το σύστημα ψύξης μπορεί να προσαρμόσει την ισχύ ανάλογα με το μέγεθος του φορτίου.Διαθέτει επίσης τεχνολογία ρύθμισης ενέργειας συμπιεστή.Μπορεί να επιτύχει εξαιρετικά αποτελέσματα εξοικονόμησης ενέργειας.
Μέθοδος ψύξης	Ο εξοπλισμός υιοθετεί υδρόψυξη

Χαρακτηριστικά Προϊόντος

Δομικά Υλικά
Συνολική εγκατάσταση	Η αποθήκη συναρμολογείται και τοποθετείται με κούμπωμα κλειδαριές επί τόπου και έχει όμορφη εμφάνιση.Το ενδιάμεσο στρώμα μεταξύ του εσωτερικού δωματίου και του εξωτερικού κελύφους είναι γεμάτο με αφρό πολυουρεθάνης και ενισχυμένες πλάκες χάλυβα.Μπορεί ταυτόχρονα να παίξει το ρόλο της διατήρησης της θερμότητας και να ενισχύσει τη δύναμη των εσωτερικών και εξωτερικών δωματίων.Η δομή είναι σταθερή και η εγκατάσταση είναι βολική και γρήγορη, με σύντομη περίοδο κατασκευής.
Υλικό εξωτερικού κουτιού	Ψεκασμός πλάκας Α3: 1,0mm

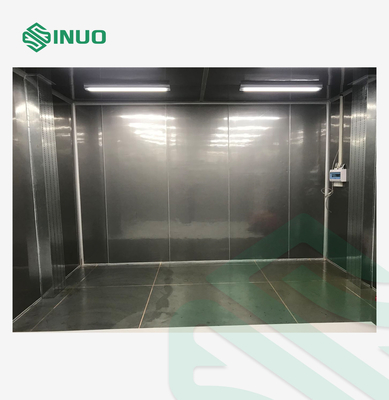

Υλικό εσωτερικού κουτιού	Ο εσωτερικός θάλαμος χρησιμοποιεί ματ ανοξείδωτο χάλυβα SUS#304 Πάχος: 1,0mm
Μονωτικό υλικό	Ο σκληρός αφρός πολυουρεθάνης 100 mm και ο υαλοβάμβακας είναι ανθεκτικοί στη φλόγα και πυρίμαχα, ικανοποιώντας τις περιβαλλοντικές απαιτήσεις.Το ενδιάμεσο στρώμα μεταξύ του εσωτερικού θαλάμου και του εξωτερικού κελύφους είναι γεμάτο με πολυουρεθάνη, η οποία μπορεί ταυτόχρονα να παίξει το ρόλο της διατήρησης της θερμότητας και να ενισχύσει την αντοχή του εσωτερικού και του εξωτερικού θαλάμου.Η δομή είναι σταθερή και η εγκατάσταση είναι βολική και γρήγορη, με σύντομη περίοδο κατασκευής.
Κάθετη σανίδα και πάνω σανίδα	Κατασκευασμένο από ματ ανοξείδωτο χάλυβα SUS#304 (πάχος 1,0mm)
Κάτω υλικό	Κατασκευασμένο από ανάγλυφο SUS#304 αντιολισθητικό υλικό από ανοξείδωτο χάλυβα
Πόρτα κουτιού	Το εξωτερικό της πόρτας είναι κατασκευασμένο από χαλύβδινη πλάκα ψυχρής έλασης με βαφή κοπής, αναδίπλωσης και ψησίματος CNC (πάχος 1,2mm).Το εσωτερικό είναι ενισχυμένο με τετράγωνους σωλήνες για να εξασφαλίζεται μακροχρόνια χρήση χωρίς παραμόρφωση και διαρροή αέρα.Μεντεσέ μονόπορτα.Προκειμένου να αποφευχθεί η συμπύκνωση ή ο παγετός στην άκρη του πλαισίου της πόρτας και της πόρτας κατά τη δοκιμή χαμηλής θερμοκρασίας, το πλαίσιο της πόρτας και η άκρη της πόρτας είναι εξοπλισμένα με ηλεκτρικές συσκευές απόψυξης.
Κάτω μέρος	Το κάτω αυλάκι αποστράγγισης έχει πλάτος 60 mm και βάθος 30 mm.Είναι βυθισμένο γύρω από τον πυθμένα.Υπάρχουν 2 αποχετεύσεις δαπέδου από ανοξείδωτο χάλυβα για εκκένωση νερού συμπύκνωσης στη δοκιμή θαλάμου δοκιμής υψηλής θερμοκρασίας και υψηλής υγρασίας.
Πλάκα κάτω κουτιού	(α) Ομοιόμορφο φορτίο: 500kg/m2. (β) Η φέρουσα ικανότητα της κάτω πλάκας είναι εγγυημένη από τον χάλυβα οριζόντιου καναλιού.Η αίθουσα δοκιμών εγκαθίσταται σε επίπεδο και η κάτω πλάκα της αίθουσας δοκιμών είναι τοποθετημένη με φέροντα ξύλινα τετράγωνα.Στην κάτω πλάκα από ανοξείδωτο χάλυβα τοποθετείται αντιολισθητική πλάκα αλουμινίου 3 mm.Αυτό διασφαλίζει ότι η δύναμη σε ολόκληρη την κάτω πλάκα είναι ομοιόμορφη.
Παράθυρο παρατήρησης	Μέγεθος παραθύρου παρατήρησης: πλάτος 400*ύψος 600mm.Η πόρτα είναι εξοπλισμένη με ένα μεγάλο παράθυρο παρατήρησης από γυαλί κενού 3 επιπέδων, ανθεκτικό στον ατμό.Κατά τη διάρκεια οποιασδήποτε δοκιμής, δεν υπάρχει παγετός ή συμπύκνωση στην επιφάνεια.
Συσκευή φωτισμού	Στο θάλαμο δοκιμής έχουν τοποθετηθεί δύο λαμπτήρες φωτισμού, οι οποίοι είναι αντιεκρηκτικοί και ανθεκτικοί στην υγρασία.
Τρύπα δοκιμής	Το σώμα του μηχανήματος είναι εξοπλισμένο με μία οπή Φ100mm, ένα μαλακό βύσμα και ένα κάλυμμα οπής.Μπορεί να χρησιμοποιηθεί για τη σύνδεση εξωτερικής δοκιμαστικής γραμμής ρεύματος ή γραμμής σήματος.
Σφραγίδα	Η τσιμούχα της πόρτας του θαλάμου δοκιμής υιοθετεί ταινίες από καουτσούκ σιλικόνης, οι οποίες είναι ανθεκτικές σε υψηλές και χαμηλές θερμοκρασίες, αντιγηραντικές και έχουν καλή απόδοση σφράγισης.
Παράθυρο ισορροπίας πίεσης	Το παράθυρο ισορροπίας πίεσης χρησιμοποιείται για την εξισορρόπηση της πίεσης μέσα και έξω από το χώρο αποθήκευσης.Κατά τη θέρμανση, αποτρέπει την πολύ υψηλή εσωτερική πίεση και την άσκηση υπερβολικής δύναμης προς τα έξω στην πόρτα.Κατά την ψύξη, εμποδίζει την αναρρόφηση της πόρτας προς τα μέσα και την αδυναμία ανοίγματος.Συνήθως είναι κλειστό και ανοίγει αυτόματα όταν η διαφορά πίεσης είναι μεγάλη.
Αισθητήρας θερμοκρασίας	Εισαγόμενος αισθητήρας θερμοκρασίας πλατίνας PT100 με υψηλή ακρίβεια
Αισθητήρας υγρασίας	Αισθητήρας υγρασίας υψηλής ευαισθησίας με υψηλή ακρίβεια και μεγάλη διάρκεια ζωής

Διαμόρφωση θαλάμου

1.1 Σύστημα παροχής αέρα
1.1.1 Διάγραμμα ροής αέρα	Η έξοδος αέρα υιοθετεί μια λειτουργία επιστροφής αέρα κυκλοφορίας με άνω έξοδο αέρα και κάτω επιστροφή αέρα.
1.1.2 Χαρακτηριστικά παροχής αέρα	Ο αέρας μεταφέρεται από τον φυγοκεντρικό τροχό ανεμιστήρα.Οι περσίδες εξόδου αέρα προσαρμόζουν την κατεύθυνση του ανέμου για να εξασφαλίσουν πλήρως την ομοιομορφία μέσα στο κουτί.
1.1.3 Κινητήρας κυκλοφορίας	Υιοθετήστε ασύγχρονο κινητήρα 380V
1.1.4 Ανεμόμυλος	Φυγοκεντρικός ανεμιστήρας κυκλοφορίας πολλαπλών λεπίδων, πτερύγια από κράμα αλουμινίου ανθεκτικά σε υψηλές και χαμηλές θερμοκρασίες

1.2 Σύστημα ψύξης		Παρατήρηση
1.2.1 Μέθοδος ψύξης	Δυαδική μηχανική συμπίεση ατμών
1.2.2 Συμπιεστής	Συμπιεστής ημιερμητικού εμβόλου GEA BOCK ή κυλιόμενος συμπιεστής Emerson
1.2.3 Ψυκτικό μέσο	Μη φθόριο φιλικό προς το περιβάλλον HFC R404a+R23
1.2.4 Συμπυκνωτής	Υδρόψυκτος τύπος κελύφους και σωλήνα υψηλής απόδοσης
1.2.5 Εξατμιστήρας	Εξατμιστήρας πτερυγίων πολλαπλών σταδίων από κράμα αλουμινίου υψηλής απόδοσης (τύπου παχυμένου πτερυγίου)
1.2.6 Άλλα εξαρτήματα	Όλα είναι προϊόντα υψηλής ποιότητας διεθνών επωνυμιών πρώτης γραμμής (δεξιά εικόνα: ξηρό φίλτρο)
1.2.7 Αφύγρανση	Ψύξη και αφύγρανση με σύστημα ψύξης (ο αέρας στο κουτί διέρχεται από τον εξατμιστή κάτω από τη θερμοκρασία του σημείου δρόσου και η υγρασία κατακρημνίζεται)

1.3 Σύστημα θέρμανσης και ύγρανσης
1.3.1 Σωλήνας θέρμανσης	Ηλεκτρική θέρμανση, σύρμα θέρμανσης από κράμα νικελίου-χρωμίου υψηλής ποιότητας, έλεγχος πλάτους παλμού PID SSR ρυθμίζει αυτόματα την ισχύ θέρμανσης.
1.3.2 Μέθοδος ελέγχου	Το σήμα εξόδου του ελεγκτή χρησιμοποιείται για την επίτευξη ελέγχου υψηλής ακρίβειας χωρίς επαφή διακόπτη μέσω του ρελέ στερεάς κατάστασης SSR
1.3.3 Σωλήνας ύγρανσης	Ηλεκτρική θέρμανση τύπου λέβητα.Καλώδιο θέρμανσης από κράμα νικελίου-χρωμίου υψηλής ποιότητας και θωράκιση SUS304.Έλεγχος πλάτους παλμού PID SSR ρυθμίζει αυτόματα την ισχύ θέρμανσης.Μετά την ύγρανση, ο ατμός χύνεται στον θάλαμο δοκιμής.
1.3.4 Μέθοδος ελέγχου	Το σήμα εξόδου του ελεγκτή χρησιμοποιείται για την πραγματοποίηση ελέγχου υψηλής ακρίβειας χωρίς επαφή διακόπτη μέσω ρελέ στερεάς κατάστασης SSR

1.4 Σύστημα ελέγχου και κύκλωμα ελέγχου		Παρατήρηση
1.4.1 Ελεγκτής	Υιοθετήστε προγραμματιζόμενο ελεγκτή θερμοκρασίας και υγρασίας έγχρωμης οθόνης αφής με δυνατότητα ψυχρής ισορροπίας.Γνήσια έγχρωμη οθόνη αφής "7 ιντσών" κινέζικα και αγγλικά.Διεπαφή ανθρώπου-μηχανής (στυλ διαλόγου επί της οθόνης).Έλεγχος υπολογιστή.Εγγραφή καμπύλης USB.Συσκευή αποθήκευσης δεδομένων.
1.4.2 Λειτουργία προβολής οθόνης
1.4.3 Ανάλυση ελέγχου	Θερμοκρασία 0,01℃;υγρασία 0,1%;χρόνος 1 λεπτό
1.4.4 Εύρος ρύθμισης	Συνθήκες θερμοκρασίας: -40℃~100℃; Ρυθμίστε ανάλογα με το εύρος λειτουργίας θερμοκρασίας του εξοπλισμού (άνω όριο +5℃, κάτω όριο -5℃).
1.4.5 Τρόπος λειτουργίας	Λειτουργία προγράμματος, λειτουργία σταθερής αξίας
1.4.6 Χωρητικότητα προγράμματος	Η ρύθμιση χρόνου λειτουργίας σταθερής τιμής μπορεί να φτάσει τα 9999h59m (η ρύθμιση 0 σημαίνει συνεχή λειτουργία χωρίς χρονικό όριο). Χρησιμοποιήσιμη χωρητικότητα προγράμματος: μέγιστο 120 ομάδες. Χρήσιμη χωρητικότητα μνήμης: 120 βήματα ανά ομάδα. Επαναλήψιμες εντολές: κάθε εντολή μπορεί να εκτελεστεί έως και 999 φορές.
1.4.7 Μέθοδος ρύθμισης	Λειτουργία διαλόγου ανθρώπου-υπολογιστή, με χρήση εισόδου και ελέγχου αφής
1.4.8 Διεπαφή επικοινωνίας	Μπορεί να συνδεθεί με υπολογιστή για εμφάνιση καμπυλών και συλλογή δεδομένων.Μπορεί να χρησιμοποιηθεί ως σύστημα παρακολούθησης και τηλεχειρισμού. Μπορεί να χρησιμοποιηθεί για τον σύγχρονο έλεγχο πολλαπλών μηχανών. Συσκευές επικοινωνίας RS-232, RS-485 και USB.
1.4.9 Κάρτα αποθήκευσης USB	Μια μονάδα flash USB μπορεί να εισαχθεί για τη λήψη ιστορικών καμπυλών και ιστορικών δεδομένων και διαθέτει λειτουργία εναλλαγής με δυνατότητα εναλλαγής.
1.4.10 Μέθοδος καταγραφής δεδομένων	Διαθέτει RAM που προστατεύεται από μπαταρία.Μπορεί να αποθηκεύσει τις καθορισμένες τιμές της συσκευής, τις τιμές δειγματοληψίας και τον χρόνο δειγματοληψίας.Ο κύκλος εγγραφής καμπύλης μπορεί να ρυθμιστεί στα 30~60sec.Ο μέγιστος χρόνος μνήμης είναι 90 ημέρες ιστορικών καμπυλών και ιστορικών δεδομένων (κατά τη δειγματοληψία).
1.4.11 Λειτουργία μνήμης απενεργοποίησης	Η λειτουργία ανάκτησης διακοπής ρεύματος μπορεί να ρυθμιστεί ως: θερμή εκκίνηση/ψυχρή εκκίνηση/διακοπή.
1.4.12 Προγραμματισμένη λειτουργία ενεργοποίησης	Ο χρόνος εκκίνησης μπορεί να ρυθμιστεί κατά βούληση.Όταν η τροφοδοσία είναι ενεργοποιημένη και ο χρόνος τελειώσει, το μηχάνημα θα λειτουργήσει αυτόματα.
1.4.13 Περιβάλλον χρήσης λογισμικού	Απλοποιημένο κινέζικο λειτουργικό σύστημα Windows2000 ή Απλοποιημένο κινέζικο WindowsXP
1.4.14 Σύνδεση δικτύου (προαιρετικό)	Μπορεί να συνδεθεί με Ethernet μέσω επαγγελματικού λογισμικού.Μπορεί να ελεγχθεί εξ αποστάσεως και να υποβοηθηθεί εξ αποστάσεως μέσω του δικτύου.Μπορεί επίσης να συλλέξει δεδομένα δοκιμών μέσω του δικτύου.Μπορεί να ελέγχει πολλές μονάδες ταυτόχρονα.
1.4.15 Λειτουργία APP κινητού τηλεφώνου (πρέπει να επικοινωνήσετε πριν την παραγγελία)	Η συσκευή μπορεί να χειριστεί, να ρυθμίσει τις παραμέτρους και να παρακολουθήσει μέσω της εφαρμογής κινητού τηλεφώνου.
1.4.16 Κύρια εξαρτήματα του κυκλώματος ελέγχου	Τα κύρια εξαρτήματα του κυκλώματος ελέγχου είναι όλα μάρκες υψηλής ποιότητας.Για μια λεπτομερή λίστα, δείτε τον κύριο πίνακα υλικών
1.4.17 Διάγραμμα αναφοράς συστήματος κυκλώματος		Σύμφωνα με το εθνικό πρότυπο διάγραμμα κυκλώματος, κάθε γραμμή τυποποιείται με έναν αριθμό γραμμής.

Προστατευτική λειτουργία

1.5 Προστατευτική λειτουργία

Παρατήρηση

1.5.1 Εξοπλισμένο με διακόπτη προστασίας βραχυκυκλώματος χωρίς ασφάλεια

1.5.2 Προστασία υπερφόρτωσης και υπερθέρμανσης συμπιεστή

1.5.3 Συσκευή προστασίας συστήματος από υπερένταση/υπόταση

1.5.4 Ένδειξη σφάλματος αυτοδιάγνωσης ελεγκτή

1.5.5 Πίεση νερού ψύξης πολύ χαμηλή προστασία

1.5.6 Προστασία τροφοδοσίας υπό φάση, διαρροή, προστασία βραχυκυκλώματος

1.5.7 Προστασία από βραχυκύκλωμα φορτίου

1.5.8 Ακροδέκτης γείωσης ασφαλείας

1.5.9 Προστασία υπερθέρμανσης ή υπερφόρτωσης κινητήρα ανεμιστήρα

1.5.10 Συσκευή ισορροπίας πίεσης μέσα και έξω από το κουτί

Λεπτομέρειες Εισαγωγή

1.6 Άλλα εξαρτήματα

1.6.1 Εγχειρίδιο εγκατάστασης τυπικού εξοπλισμού, εγχειρίδιο συντήρησης και εγχειρίδιο λειτουργίας

1.7 Όροι χρήσης

1.7.1 Θερμοκρασία περιβάλλοντος: -5℃~+28℃;

1.7.2 Σχετική υγρασία: ≤85%RH;

1.7.3 Ατμοσφαιρική πίεση: 80kPa~106kPa

1.7.4 Χωρίς ισχυρούς κραδασμούς τριγύρω

1.7.5 Τροφοδοτικό εξοπλισμού: (σημειώστε ότι το δοκιμαστικό τροφοδοτικό δεν περιλαμβάνεται)

1.7.5.1 Σύνδεση στο τροφοδοτικό 380VAC (±10%), τριφασική γραμμή + προστατευτικό καλώδιο γείωσης, αντίσταση γείωσης ≤4Ω;

1.7.5.2 Μέγιστη αποτελεσματική ισχύς: 25KW

1.7.6 Συχνότητα: 50±0,5HZ

Διάγραμμα Δομής

1.8 Διάγραμμα δομής εξοπλισμού (μόνο για αναφορά)

Περπατήστε στο θάλαμο δοκιμών περιβάλλοντος IEC 60068 Θερμοκρασία και υγρασία θάλαμοι 17

1. Μονή πόρτα?2. Χώρος εργασίας.3. Δωμάτιο κλιματισμού θερμότητας και υγρασίας.

4. Υγραντήρας?5. Εξατμιστήρας;6. Θερμαντήρας?7. Ανεμιστήρας;8. Ψυκτική μονάδα.9. Πύργος ψύξης.

Κύρια λίστα αξεσουάρ

1.9 Κατάλογος κύριων υλικών
Ονομα	Μάρκα	Μοντέλο	Προέλευση
Δομή
Σώμα κουτιού	Προσαρμογή	Επιμελητήριο	Κίνα
Εσωτερικό κουτί		304 ανοξείδωτο ατσάλι	Κίνα
Κινητήρας κυκλοφορίας	Ταϊβάν Yizheng		Κίνα
Ψύξη
Συμπιεστής	ΜΠΟΚ ή Έμερσον	Ημιερμητικός ή κυλιόμενος συμπιεστής	Γερμανία ή Ηνωμένες Πολιτείες
Συμπυκνωτής			Ταϊβάν
Αποστακτήρας	Zhongli		Ταϊβάν
Διακόπτης πίεσης	Zhongli	HNS	Δανία
Στεγνωτήριο	Danfoss	DML	Δανία
Ηλεκτρομαγνητική βαλβίδα	Danfoss	VBB501	Γερμανία
Ψυκτικό και αναλώσιμα	ΠΡΟΣΒΑΣΗ	R404A+R23	Ηνωμένες Πολιτείες
Ελεγχος
Ελεγκτής	ΤΑΤΟ	MNT-600	Κίνα
Αισθητήρας	ΙΣΤΙΟΠΛΟΪΑ	PT100	Κίνα
Διακόπτης ρεύματος	CHINT	Τύπος προστασίας από διαρροές	Κίνα
Επαφές	Σνάιντερ	LC1E1810M5	Γαλλία
Θερμάστρα	Προσαρμοσμένο	Κράμα νικελίου-χρωμίου	Κίνα
Θερμικό ρελέ	Σνάιντερ	LRE12N	Γαλλία
Προστατευτικό αντίστροφης φάσης	Σνάιντερ		Γαλλία
Προστασία από υπερθέρμανση	ΟΥΡΑΝΙΟ ΤΟΞΟ	5~300°	ΚΟΡΕΑ
Ρελέ στερεάς κατάστασης	Γιανγκμίνγκ	SSR	ΤΑΪΒΑΝ
Αναμετάδοση	Σνάιντερ	2P,4P	Γαλλία
Καλώδιο	Τσενγκτιάνται		Κίνα
