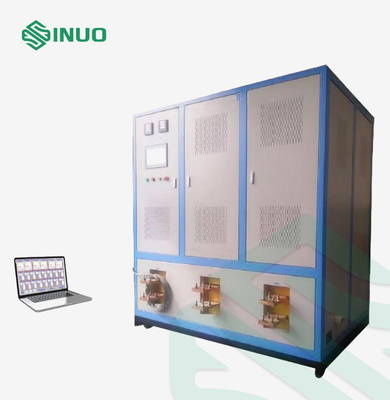

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1020A
Τροποποιημένο:	1
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 Sets Per Month

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

China

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Πεδίο τάσης εκφόρτισης:

DC-10-300V

Discharge peak limit current:

Not less than 14KA

Σημαντικό ρεύμα εκφόρτωσης:

Ψηφιακά ρυθμιζόμενο

Discharge voltage:

Programmable control

Παροχή ηλεκτρικού ρεύματος συσκευών:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Τρέχουσα ακρίβεια:

Επίπεδο 0,5 ή υψηλότερο, ανάλυση ≤1A·

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Επισημαίνω:

Σύστημα δοκιμής αντιστάθμισης ρεύματος βραχυκυκλώματος

Σύστημα δοκιμής αντοχής ρεύματος βραχυκύκλωσης 300V

Ο εξοπλισμός δοκιμής συνδέσμων ηλεκτρικών οχημάτων IEC62368-1

Περιγραφή του προϊόντος

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος

Συμμορφωμένα πρότυπα και ρήτρα

Συμμορφώνεται με το προσάρτημα R της IEC62368-1:2019.

Επισκόπηση του προϊόντος

Το σύστημα χρησιμοποιεί μια συσκευή αποθήκευσης ενέργειας για την αποθήκευση ενέργειας σύμφωνα με τις καθορισμένες παραμέτρους και εκκενώνεται όταν επιτυγχάνεται η καθορισμένη τάση για να συνειδητοποιήσει τη λειτουργία δοκιμής μεγάλου ρεύματος.Η συχνότητα ταλάντευσης εξασθένισης του ρεύματος είναι 50±2Hz, προσομοιώνοντας τη συχνότητα ισχύος και το ρεύμα κορύφους μπορεί να φτάσει τα 14KA (10KA κορυφή sinus wave), θα φορτίζεται αυτόματα για τον επόμενο γύρο δοκιμών μετά την ολοκλήρωση της εκφόρτωσης.

Κατά τη διάρκεια της διαδικασίας δοκιμής, καταγράφεται η μορφή κύματος του ρεύματος εκφόρτισης και παράγεται αυτόματα η καμπύλη ρεύματος-χρόνου.

να πληρούν τις απαιτήσεις δοκιμής ισχύος τροφοδοσίας 300V*10KA=3MVA σε συνηθισμένα εργαστήρια·

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος 0

Στο παραπάνω σχηματικό διάγραμμα μπλοκ, ο σχεδιασμός παρουσιάζει την ταλάντευση αποδυνάμωσης (α<1) και η εξίσωση βρόχου είναι:

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος 1

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος 2

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος 3

Η πραγματική μορφή κύματος του ρεύματος φαίνεται στο σχήμα α παραπάνω.

Τεχνικές παραμέτρους

Σημαντικό ρεύμα εκφόρτωσης	Ψηφιακά ρυθμιζόμενο
Τετάρτη	Προγραμματιζόμενο σύστημα ελέγχου
Πεδίο τάσης εκφόρτισης	Συμπληρώματα ηλεκτρικής ενέργειας για την παραγωγή ηλεκτρικής ενέργειας
Περιορισμένο ρεύμα εκφόρτωσης	Τουλάχιστον 14KA (αριθμός κορύφους κύματος sinus 10KA)
Χρόνος αποδέσμευσης	Τουλάχιστον 20 ms, εξασθενημένη ταλάντευση σύμφωνα με τη σινουσοειδή καμπύλη (Χρησιμοποιώντας ειδικά εξαρτήματα φόρτισης και φόρτισης για αποθήκευση ενέργειας υψηλής απόδοσης, χωρίς αποτέλεσμα μνήμης, μακρά διάρκεια ζωής)
Πεδίο απόκλισης κατά τη διάρκεια της δοκιμής	Σήμερα 95% ~ 105%· τάση 100% ~ 105%· συχνότητα 95% ~ 105%·
Τρέχουσα ακρίβεια	Επίπεδο 0,5 ή υψηλότερο, ανάλυση ≤1A·
Ακριβότητα τάσης	Επιπέδου 1 ή υψηλότερου, ανάλυση ≤ 1V·
Αντίσταση εκφόρτισης	1Φτιαγμένο από υλικό σταθερού καλωδίου, η αντίσταση είναι σταθερή και αξιόπιστη για μεγάλο χρονικό διάστημα. 2. Ειδικό υψηλού ρεύματος διακόπτης επαφής χρησιμοποιείται για τον έλεγχο του διακόπτη
Τρόπος κύματος ρεύματος	Χρησιμοποιώντας τη μέτρηση υψηλής ακρίβειας Rogowski coil, το εύρος μέτρησης είναι 20KA και το εύρος ζώνης μπορεί να φτάσει τα 2MHz.
Ελέγχος υποδοχής	1Χρησιμοποιήστε έναν ενσωματωμένο ξενιστή υπολογιστή LCD με οθόνη 15 ιντσών, μονάδα SSD 64G και μνήμη 8G. 2- Διαμορφώστε μια κάρτα απόκτησης δεδομένων υψηλής ταχύτητας για να μετρήσει με ακρίβεια τη μορφή κύματος του ρεύματος εκκένωσης. 3Η τρέχουσα καμπύλη κύματος μπορεί να αποθηκευτεί και να εξαχθεί. 4Αφού ρυθμιστούν οι παραμέτροι, το πρόγραμμα ελέγχει αυτόματα, αναλύει αυτόματα την αντίσταση του βρόχου και ρυθμίζει αυτόματα την τάση για να προσαρμοστεί.
Προστατευτική λειτουργία	Εξοπλισμένα με λειτουργία προστασίας από υπερτάσεις και υπερστροφές
Διασύνδεση εξόδου συσκευής	Α. Κλειδί προστασίας SCPD (όπως 25A) ή ασφάλεια: ο χρήστης μπορεί να το συνδέσει εξωτερικά μόνος του Β. Σύρμα εξόδου: Σύμφωνα με την περιοχή της διατομής του αριθμού καλωδίου, ο χρήστης μπορεί να το συνδέσει μόνος του. Γ. Όταν ο εξοπλισμός εγκαταλείπει το εργοστάσιο, παρέχεται ένα ακρυλικό προστατευτικό κάλυμμα, το οποίο μπορεί να προσαρμοστεί στα περισσότερα προϊόντα που υποβάλλονται σε δοκιμή.
Ηλεκτρική τροφοδοσία συσκευής	AC220V 50Hz/60Hz,5KVA,
Μέγεθος εξοπλισμού	Περίπου W1800 × D900 × H1800mm
Βάρος του εξοπλισμού	750 κιλά
Περιβάλλον εργασίας	Θερμοκρασία 0~30°C, σχετική υγρασία όχι μεγαλύτερη από 80% και χωρίς συμπύκνωση, ατμό και διαβρωτικά αέρια

Λεπτομέρειες

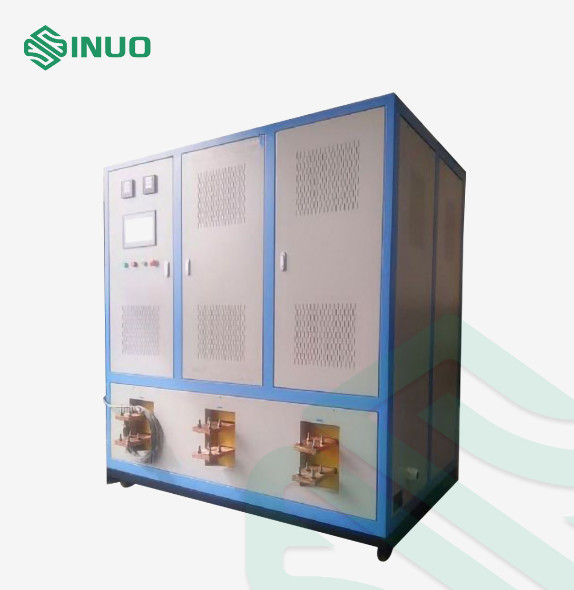

Δοκιμαστικό σύστημα IEC62368-1 300V περιορισμένου βραχυκυκλώματος 4
