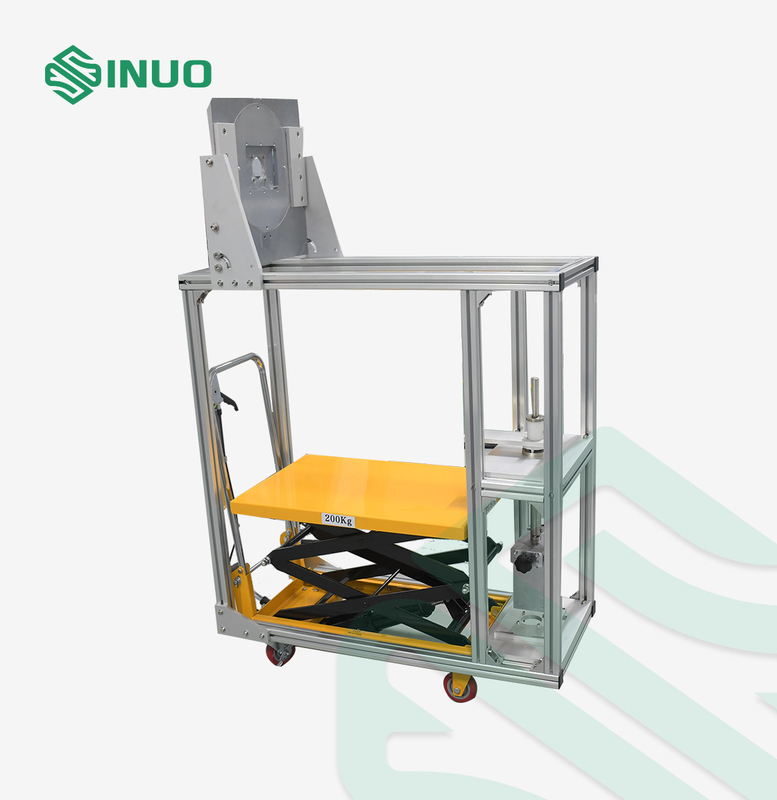

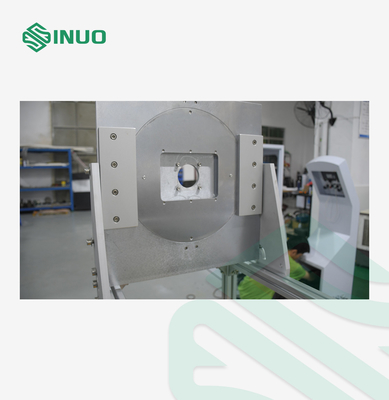

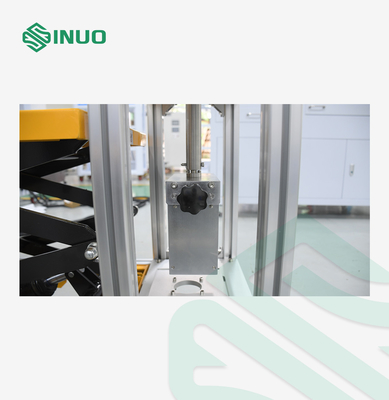

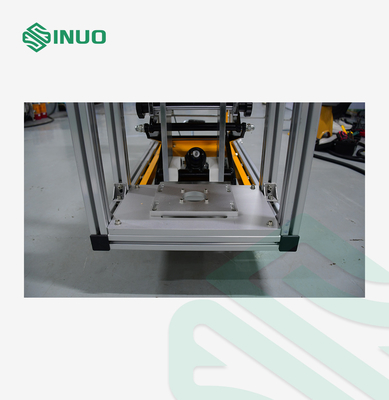

Δοκιμαστική συσκευή μηχανικού φόρτωσης με διεπαφή φόρτισης ηλεκτρικού οχήματος

1Η δοκιμή φορτίου φόρτισης πρέπει να πληροί τις απαιτήσεις.

Η συνολική μάζα της πρίζας τροφοδοσίας της δοκιμής ή της πρίζας του οχήματος δοκιμής, της διάταξης συμπίεσης, της διάταξης υποστήριξης φορτίου, του κύριου βάρους,και τα πρόσθετα βάρη πρέπει να ασκούν δύναμη ανάσυρσης που να συμμορφώνεται με τις διατάξεις του πίνακα 1.Η μάζα του πρόσθετου βάρους πρέπει να είναι τέτοια ώστε να ασκεί μια δύναμη ίση με το ένα δέκατο της δύναμης ανάσυρσης.και στη συνέχεια ρίξτε το πρόσθετο βάρος στο κύριο βάρος από ύψος 5cm.

Χάρτης 1 Βαρυτικό φορτίο με διαφορετικά ονομαστικά ρεύματα

Επιλογή βάρους

Σύμφωνα με το διάγραμμα 1, επιλέξτε το κατάλληλο βάρος σύμφωνα με το ρεύμα και διεξάγετε τη δοκιμή.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

Μεταξύ αυτών, τα 148,5N, 270N και 396N είναι τα κύρια βάρη με γάντζους.

Εμφανίζεται στα σημεία SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75

Το σχήμα και το μέγεθος των πρόσθετων βαρών με διαπεραστικές τρύπες εμφανίζονται στο συνημμένο σχήμα SN1013C-13.

Ο κώδικας μπορεί να προσαρμοστεί αργότερα.

2Η δοκιμή δύναμης ανάσυρσης της πρίζας φόρτισης πρέπει να πληροί τις απαιτήσεις.

Πριν από τη δοκιμή, σκουπίστε το λάδι από την καρφίτσα.Στη συνέχεια, να το σφραγίσει στο μαγνητόφωνο με ένα βύσμα και να κάνει την δοκιμή ξανάΗ πρίζα φόρτισης δεν χρειάζεται να κινείται με ομοιόμορφη ταχύτητα κατά την έξοδο ή την πρόσβαση,και η δύναμη εισαγωγής και η δύναμη ανάσυρσης είναι ίση με τη βαρύτητα του βάρους και της πρίζας και είναι κάθετα προς τα κάτω.

3. Δοκιμαστική τυποποιημένη πρίζα

Η πρίζα δοκιμής πρέπει να αποτελείται από επαφές λεπτής σκόπισης από σκληροποιημένο χάλυβα με επιφανειακή τραχύτητα που δεν υπερβαίνει το 0.8 μm πάνω από το εργασιακό μήκος του και διαχωρισμένοι σε ονομαστική απόσταση με ανοχή ±0Για άλλους τύπους καρφίτσες, οι διαστάσεις των καρφών ή η απόσταση μεταξύ των επιφανειών των καρφών πρέπει να συμμορφώνονται με τις ελάχιστες διαστάσεις που καθορίζονται από τα σχετικά πρότυπα.
