IEC60068-2-2 Συσκευή δονήσεων με εξοπλισμό δοκιμής κλιματικής αίθουσας -40°C+180°C

IEC60068-2-2 Συσκευή δονήσεων με εξοπλισμό δοκιμής κλιματικής αίθουσας -40°C+180°C

Συμμορφωμένα πρότυπα και ρήτρα

IEC 60068-2-1:2007 Περιβαλλοντικές δοκιμές για ηλεκτρικά και ηλεκτρικά προϊόντα-Μέρος 2-1: Δοκιμές-Δοκιμή Α: Ψυχρή, IDT

IEC60068-2-2: 2007 Περιβαλλοντικές δοκιμές-Μέρος 2-1:Δοκιμές- Δοκιμή Β-Καθαρή θερμότητα, IDT

IEC60068-2-30:2005 Ελέγχου περιβάλλοντος-Μέρος 2-30:Ελέγχοι-Ελέγχος Db.: Θέρμανση υγρασίας, κυκλικός κύκλος (12h+12h), IDT

IEC60068-2-78:2001 Περιβαλλοντικές δοκιμές-Μέρος 2-78:Δοκιμές-Δοκιμαστική καμπίνα: υγρή θερμότητα, σταθερή

Πολιτεία, ΔΕΔ

Σύνοψη του προϊόντος

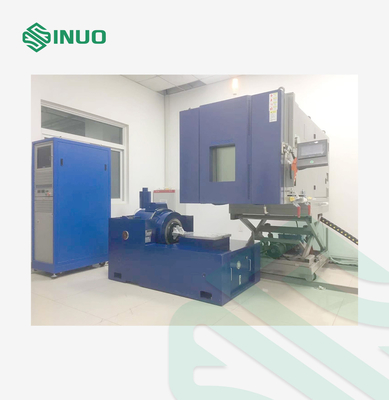

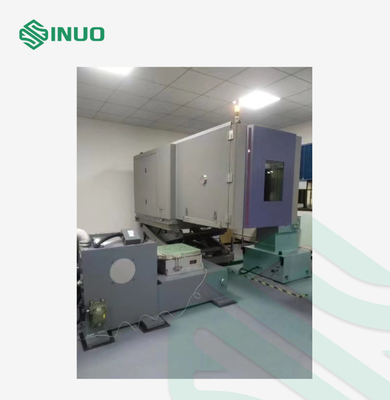

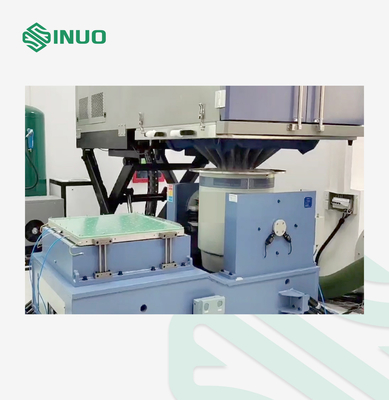

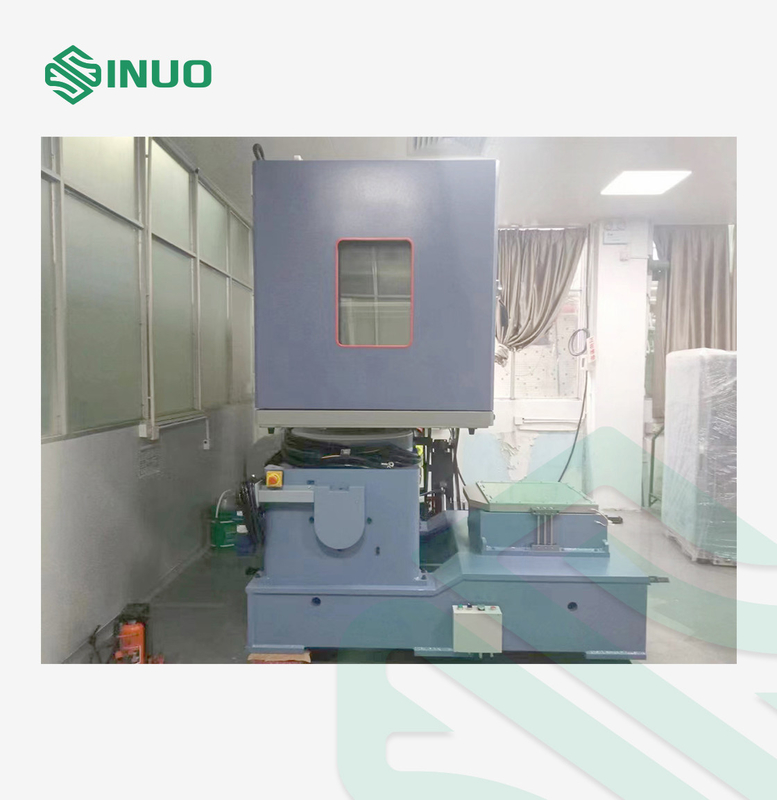

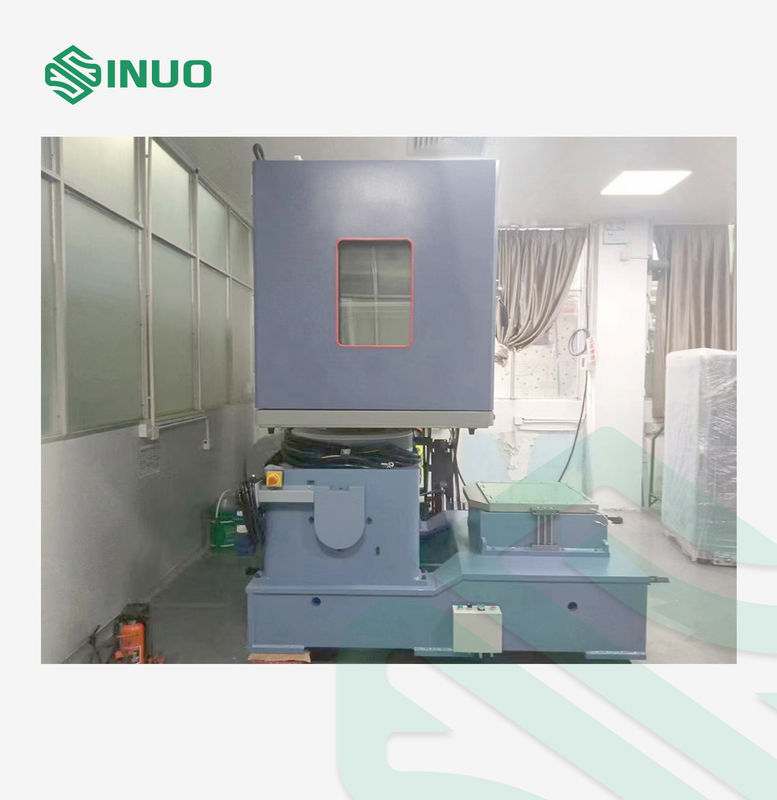

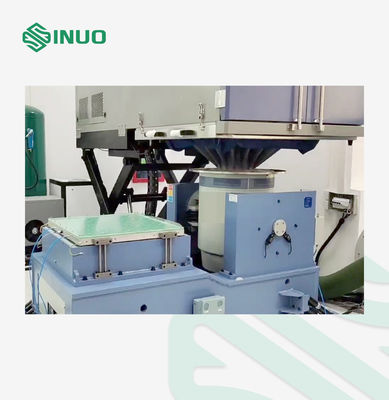

Χρησιμοποιείται για την παροχή περιβάλλοντος αλλαγής θερμοκρασίας και υγρασίας για αεροδιαστημική, αεροπορική, αεροπορικό πετρέλαιο, χημικά, ηλεκτρονικά,επικοινωνίες και άλλες μονάδες επιστημονικής έρευνας και παραγωγήςΤαυτόχρονα, η ηλεκτρική πίεση δονήσεων μπορεί να εφαρμοστεί στο δείγμα δοκιμής σύμφωνα με την καθορισμένη περίοδο στο θάλαμο δοκιμής για να δοκιμαστεί η αξιοπιστία και προσαρμοστικά του δείγματος.Η εισαγωγή του προϊόντος χωρίζεται σε δύο μέρη, το πρώτο μέρος είναι η ηλεκτρομαγνητική μηχανή δοκιμής δονήσεων SN553-EV322HG120VT120.GP.VCS-2, και το δεύτερο μέρος είναι θερμοκρασία, υγρασία και δονήσεις Τρία ολοκληρωμένο θάλαμο δοκιμής SN888-7200B-CT.

Τεχνικές παραμέτρους

Περιγραφή λειτουργίας ψηφιακού ελεγκτή δονήσεων

Τυχαίος έλεγχος

Σύμφωνα με το διάγραμμα φάσματος ισχύος που ορίζεται από τον χρήστη (που δημιουργείται από τον επεξεργαστή φάσματος στόχου), ο τυχαίος έλεγχος υιοθετεί τη μέθοδο εξισορρόπησης της λειτουργίας μεταφοράς.Συνεχή έξοδος Gaussian τυχαία σήματα για την ταχεία εφαρμογή σε πραγματικό χρόνο και ακριβής πολυ-καναλιού κλειστού κυκλώματος ελέγχουΟι ενσωματωμένοι αλγόριθμοι προσαρμοστικού ελέγχου αντιδρούν γρήγορα στις μη γραμμικές διακυμάνσεις του συστήματος, στη συχνότητα συντονισμού και στις αλλαγές φορτίου.

Περιοχή συχνοτήτων: 0~4800Hz, επεκτάσιμη σε 18750Hz

Ανάλυση: 100, 200, 400, 800, 1600, 3200 φασματικές γραμμές

Πεδίο ισχύος ελέγχου: > 90dB

Στρατηγική ελέγχου: έλεγχος με ένα κανάλι, σταθμισμένος μέσος όρος, μέγιστη τιμή, ελάχιστη τιμή.

Έλεγχος του μυελού

Το Sine παρέχει αναλογική ποιότητα σήματα sinus και sinus sweep με έλεγχο του πλάτους του κύματος sinus.και η διάρκεια διαμονής μπορεί να καθοριστεί με την ρύθμιση του χρόνου ή του αριθμού των κύκλων του σινουσοειδούς σήματος.

Περιοχή συχνοτήτων: 1Hz~5000Hz, επεκτάσιμη σε 10000Hz

Χρόνος κλειστού βρόχου: 5 mS

Επικαιροποιημένη μέθοδος:

Τρόπος σαρώσης συχνότητας: γραμμική σαρώση συχνότητας 0~6000 Hz/min.

Κατεύθυνση σάρωσης: πάνω, κάτω

Διάρκεια σαρώματος: μπορεί να οριστεί ως αριθμός σαρώσεων ή χρόνων δοκιμής.

Κλασικό Σοκ

Υιοθετήστε τη μέθοδο εξισορρόπησης της μεταφοράς λειτουργίας, υποστηρίξτε μισό κύμα sinus, κύμα καμπάνας, ορθογώνιο κύμα, τραπεζοειδές κύμα, κύμα πριονιστικής κορυφής, κύμα πριονιστικής κορυφής, τριγωνικό κύμα.Οι χρήστες μπορούν επίσης να εισάγουν την τιμή κορυφής παλμού σύμφωνα με τις ανάγκες τους.

Διάρκεια παλμού από 0,5 έως 3.000mS

Μέγιστο εύρος ζώνης ανάλυσης 18750 Hz

Μέγεθος πλαισίου: έως 16384

Συμμορφώνονται με τα πρότυπα: MIL-STD-810 (στρατιωτικό πρότυπο των ΗΠΑ), πρότυπο ISO, όριο ελέγχου διακοπής που καθορίζεται από τον χρήστη.
