Ονομασία μάρκας: | Sinuo |
Αριθμός μοντέλου: | ΣΕ 888-7200Β-CT |
Τροποποιημένο: | 1 |
Όροι πληρωμής: | Τ/Τ |
Ικανότητα εφοδιασμού: | 10 σετ ανά μήνα |

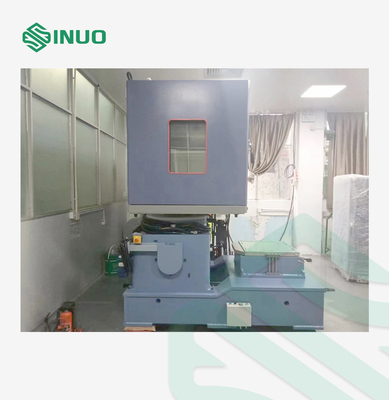

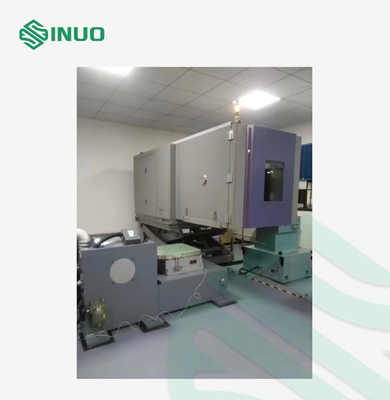

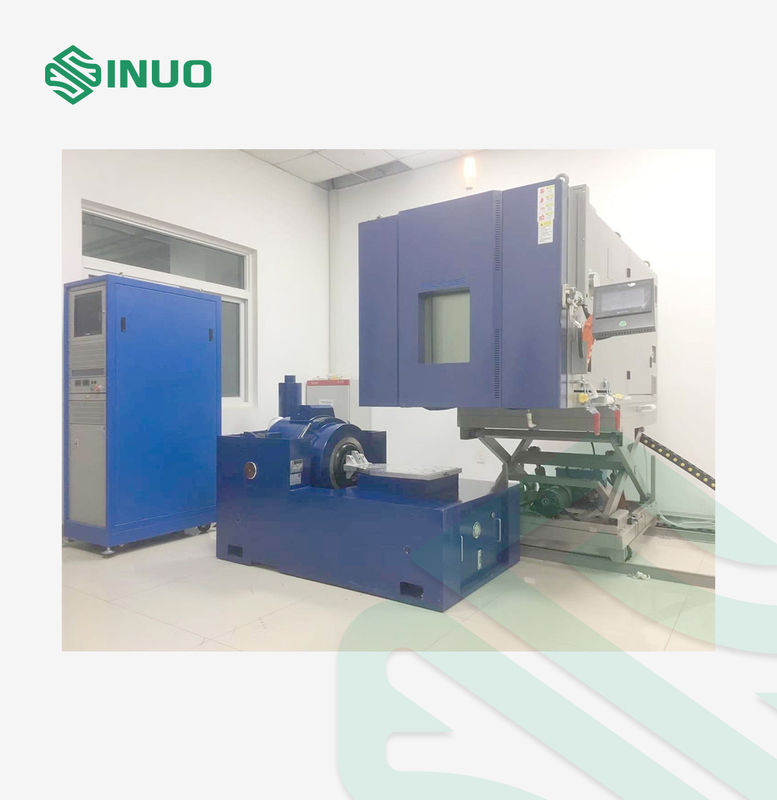

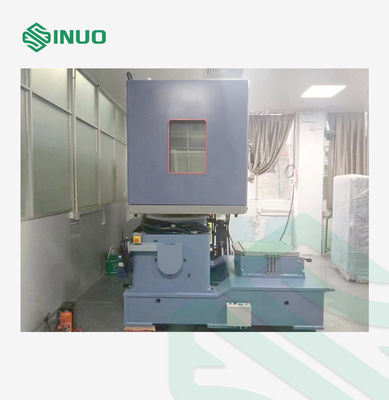

ΙΕΣ 60068-2-6 Γραμμική θερμοκρασία υγρασία και δονήσεις Τρίτος ολοκληρωμένος θάλαμος δοκιμής 5400L
Συμμορφωμένα πρότυπα και ρήτρα
IEC 60068-2-6:1995 Περιβαλλοντική δοκιμή για ηλεκτρικά και ηλεκτρονικά προϊόντα - Μέρος 2: Μέθοδοι δοκιμής Δοκιμή Fc: Δονήσεις (σινουσοειδείς)
IEC 60068-2-1:2007 Περιβαλλοντικές δοκιμές για ηλεκτρικά και ηλεκτρικά προϊόντα-Μέρος 2-1: Δοκιμές-Δοκιμή Α: Ψυχρή, IDT
IEC60068-2-2: 2007 Περιβαλλοντικές δοκιμές-Μέρος 2-1:Δοκιμές- Δοκιμή Β-Καθαρή θερμότητα, IDT
IEC60068-2-30:2005 Περιβαλλοντική δοκιμή-Μέρος 2-30:Δοκιμές-Δοκιμή Db.: Θέρμανση υγρασίας, κύκλος ((12h+12h), IDT
IEC60068-2-78:2001 Περιβαλλοντικές δοκιμές-Μέρος 2-78:Δοκιμές-Δοκιμαστική καμπίνα: υγρή θερμότητα, σταθερή
Πολιτεία, ΔΕΔ
Σύνοψη του προϊόντος
Εφαρμογή:Παρέχει ένα περιβάλλον αλλαγής θερμοκρασίας και υγρασίας για τις μονάδες επιστημονικής έρευνας και παραγωγής, όπως αεροδιαστημική, αεροπορική, πετρελαϊκή, χημική βιομηχανία, στρατιωτική, αυτοκίνητα (μοτοσικλέτες),πλοία, ηλεκτρονικά προϊόντα, επικοινωνίες, μπαταρίες ισχύος και άλλες μονάδες επιστημονικής έρευνας και παραγωγής.Τα προσομοιωμένα δείγματα φορτώνονται με προσομοιωμένες δονήσεις υπό μεταβαλλόμενες συνθήκες περιβάλλοντος θερμοκρασίας και υγρασίας.Οι δοκιμές προσαρμοστικότητας και οι δοκιμές ασφάλειας των ηλεκτρονικών εξαρτημάτων παρέχουν δοκιμές αξιοπιστίας, έλεγχο προϊόντων κλπ.
Χαρακτηριστικά:1Ο εξοπλισμός αυτός είναι ολοκαίνουργιος, με προηγμένο και εύλογο δομικό σχεδιασμό του συστήματος δοκιμών και τυποποιημένη διαδικασία κατασκευής.Είναι ένα ανεξάρτητα αναπτυγμένο προϊόν με όμορφη και γενναιόδωρη εμφάνιση.
2Τα κύρια λειτουργικά στοιχεία αυτού του θαλάμου δοκιμών υιοθετούν παγκοσμίως γνωστές διαμορφώσεις μάρκας, οι τεχνικές αρχές είναι προηγμένες και αξιόπιστες,και ο θόρυβος και η εξοικονόμηση ενέργειας ελέγχονται με βέλτιστο τρόπο - η απόδοσή του είναι συγκρίσιμη με παρόμοια προϊόντα στο εξωτερικό.
3Η αντιστοίχιση και η συναρμολόγηση των εξαρτημάτων είναι καλά συνδυασμένα και τα κύρια λειτουργικά εξαρτήματα είναι όλα εισαγόμενα από διεθνώς προηγμένα επίπεδα.που βελτιώνει την ασφάλεια και την αξιοπιστία του προϊόντος και εξασφαλίζει τις απαιτήσεις των χρηστών για μακροχρόνια και υψηλής συχνότητας χρήση.
4Ο εξοπλισμός έχει καλή λειτουργικότητα, διατηρησιμότητα, καλή σταθερότητα και αντοχή σε θερμοκρασία, καλή απόδοση ασφάλειας και δεν ρυπαίνει το περιβάλλον ή βλάπτει την ανθρώπινη υγεία.
5Όλα τα καλώδια στο ντουλάπι ελέγχου έχουν σειριακούς αριθμούς και σειριακούς αριθμούς που εκτυπώνονται και παράγονται από ειδικό εξοπλισμό, και οι γραμμές είναι σαφείς και ορατές με μια ματιά.
Τεχνικές παραμέτρους
Βασικές τεχνικές παραμέτρους θαλάμου θερμοκρασίας και υγρασίας | ||
Μέγεθος στούντιο | (W×D×H) 220×220×150 cm, όγκος 5400L | |
Συνολικές διαστάσεις (περίπου) |
(W × D × H) 260 × 585cm * ύψος: 1- Διαχωρισμένες συνθήκες θερμοκρασίας και υγρασίας: η υψηλότερη είναι 280CM 2. Όταν κάνετε κάθετη δονή και θερμοκρασία και υγρασία: το ύψος είναι περίπου 360cm
-------- Τα μη τυποποιημένα προϊόντα υπόκεινται στο τελικό σχέδιο. Το ύψος σχετίζεται με το ύψος του τραπεζιού δονήσεων. Ένα τραπέζι δονήσεων 2 τόνων είναι περίπου 1,7 μέτρα) |
|
Πεδίο θερμοκρασίας |
Συνήθως χρησιμοποιούμενες θερμοκρασίες: -40°C+180°C Περιορισμένη θερμοκρασία: -70°C+180°C |
|
Διακυμάνσεις θερμοκρασίας | ≤ ± 0,5°C (χωρίς φορτίο, σταθερή κατάσταση) | |
Απόκλιση θερμοκρασίας | ≤ ± 2°C (χωρίς φορτίο, σταθερή κατάσταση) | |
Χρόνος θέρμανσης | -40°C+180°C Περίπου 70 λεπτά, 3°C/min, γραμμικό, χωρίς φορτίο | |
Χρόνος ψύξης | +180°C-40°C περίπου 70 λεπτά, 3°C/min, γραμμικό, χωρίς φορτίο | |
Τυπικό φορτίο | Καμία επιβάρυνση (στην περίπτωση μονοφθαλμικής πλάκας, εξαιρουμένης της επιβάρυνσης του τραπεζιού δονήσεων) | |
Περιοχή υγρασίας | 20%~98%RH | |
Απόκλιση υγρασίας | ±3%RH (όταν η υγρασία είναι > 50%RH) ±5%RH (όταν η υγρασία είναι ≤ 50%RH) | |
Χάρτης θερμοκρασίας και υγρασίας | ||
Μέθοδοι δοκιμής | GB/T5170 | |
Ασύρματα | Ένα επίπεδο ήχου ≤ 80dB (((A), (1m μπροστά από την πόρτα, 1,2m πάνω από το έδαφος, σε ελεύθερο χώρο) | |
ρύπανση, ηλεκτρομαγνητική ακτινοβολία | Συμμόρφωση με τις σχετικές απαιτήσεις των προτύπων | |
Τα ανωτέρω τεχνικά δεδομένα λειτουργίας του προϊόντος, εκτός από την ταχύτητα ψύξης, έχουν όλα μετρηθεί σε θερμοκρασία δωματίου 25 °C και σχετική υγρασία ≤ 85% R.H. | ||
Βασική αρχή λειτουργίας | ||
Λειτουργία ευφυούς ελέγχου | Λειτουργία ευφυούς ελέγχου: Το κεντρικό σύστημα ελέγχου μπορεί να εντοπίζει αυτόματα τις περιβαλλοντικές συνθήκες εκτός του θαλάμου δοκιμής (όπως θερμοκρασία και υγρασία),τις συνθήκες εργασίας του δείγματος στον θάλαμο δοκιμής (όπως το βάρος, θερμική χωρητικότητα, εργασία και θερμότητα κλπ.), καθώς και τις τρέχουσες συνθήκες θερμοκρασίας και υγρασίας στον θάλαμο δοκιμής. , με την οποία ενεργοποιείται ή απενεργοποιείται αυτόματα η αντίστοιχη μονάδα εργασίας (όπως συμπιεστής ή ηλεκτρική θέρμανση, υγραντήρας κλπ.) για να επιτευχθεί ακριβής έλεγχος διαφόρων θερμοκρασιών και υγρασίας:έξυπνο λογισμικό ελέγχου υψηλής και χαμηλής θερμοκρασίας). | |
Το τμήμα υψηλών θερμοκρασιών | Το τμήμα υψηλής θερμοκρασίας: Το κεντρικό σύστημα ελέγχου εκτελεί την ενίσχυση, την αναλογική/ψηφιακή μετατροπή και τη μη γραμμική διόρθωση με βάση το σήμα θερμοκρασίας που συλλέγεται στο κουτί,και στη συνέχεια το συγκρίνει με την τιμή ρύθμισης θερμοκρασίας (στόχος). The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room, επιτυγχάνοντας τελικά σταθερή θερμοκρασία. | |
Το τμήμα χαμηλής θερμοκρασίας (σχέδιο εξοικονόμησης ενέργειας) | Μέθοδος ισορροπίας θερμοκρασίας: υιοθετείται η τεχνολογία στατικής ισορροπίας, δηλαδή η μέθοδος ισορροπίας "χωρίς θέρμανση κατά τη διάρκεια της ψύξης" και "χωρίς ψύξη κατά τη διάρκεια της θέρμανσης".Διαφέρει από την παραδοσιακή τεχνολογία της "δυναμικής ισορροπίας του κρύου και της θερμότητας" της ψύξης υψηλής ισχύος έναντι της θέρμανσης υψηλής ισχύος. υιοθετεί την τεχνολογία ρύθμισης ενέργειας ψύξης On-off που σημαίνει ότι ο κεντρικός ελεγκτής ελέγχει την ικανότητα ψύξης σύμφωνα με διαφορετικά σημεία θερμοκρασίας,ώστε ο εξοπλισμός να λειτουργεί πάντα σε κατάσταση σχετικά χαμηλής κατανάλωσης ενέργειας. | |
Η υγρασία | Η υγρασία λειτουργεί παρόμοια με τη θερμοκρασία. | |
Δομή κουτιού | ||
Δομή |
1Η ολοκληρωμένη αποσυναρμολογήσιμη εμπρόσθια και πίσω δομή υιοθετεί το συνολικό τυποποιημένο υλικό θερμικής μόνωσης,και τα μπλοκ είναι σφραγισμένα με ανθεκτικά σε υψηλή και χαμηλή θερμοκρασία οργανικά υλικά σιλικόνηςΤο ντουλάπι, το κάτω μέρος του στούντιο είναι ένα κινητό πάτωμα, το εσωτερικό του οποίου αποτελείται από το ντουλάπι, το εσωτερικό του οποίου αποτελείται από το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπι, το ντουλάπιΕφοδιασμένα με 1 τυφλή πλάκα και 1 κάθετη πλάκα το καθένα. 2Η πλακέτα διεπαφής δονήσεων συνδέεται απαλά με το τραπέζι δονήσεων μέσω μιας μαλακής μεμβράνης από καουτσούκ σιλικόνης, η οποία μπορεί να απομονώσει τις δονήσεις και να έχει λειτουργίες σφράγισης και θερμομόνωσης. 3Το στούντιο είναι εξοπλισμένο με σύστημα παροχής αέρα: κινητήρα παροχής αέρα, φυγοκεντρικές λεπίδες ανεμιστήρα, θέρμανση, υγραντήρα, ψύξη και εξατμιστήρα αφυδάτωσης. |
|
Πίνακας ελέγχου | Ο πίνακας ελέγχου λειτουργίας βρίσκεται στη δεξιά πλευρά του κουτιού. | |
Υλικό κελύφους | Επεξεργάζεται και σχηματίζεται από υψηλής ποιότητας πλακέτες από χάλυβα που έχουν ελαθεί κρύα, η επιφάνεια περιστρέφεται και φωσφορίζεται και στη συνέχεια ψεκαστεί ηλεκτροστατικά | |
Υλικό ενδοσωμάτων | Διεθνής γενική SUS304# πλάκα από ανοξείδωτο χάλυβα | |
Υλικό μόνωσης | Είναι κατασκευασμένο από αφρό πολυουρεθάνου πάχους 100 mm, ώστε να εξασφαλίζεται ότι δεν υπάρχει πάγος ή συμπύκνωση στην εξωτερική επιφάνεια του θαλάμου δοκιμής. | |
Πύλη | Η δομή διπλών θυρών χρησιμοποιεί ταινίες σφράγισης από καουτσούκ σιλικόνης, οι οποίες είναι ανθεκτικές σε υψηλές και χαμηλές θερμοκρασίες, αντιγήρανση και έχουν καλή απόδοση σφράγισης.Προκειμένου να αποφευχθεί η συμπύκνωση ή ο παγετός στο πλαίσιο της πόρτας και την άκρη της πόρτας κατά τη διάρκεια της δοκιμής χαμηλής θερμοκρασίας, το πλαίσιο της πόρτας και η άκρη της πόρτας είναι εξοπλισμένες με ηλεκτρική συσκευή αποψύχωσης και με συσκευή ανθεκτικότητας σε έκρηξη. | |
Κεφαλίδα πόρτας | Υιοθετώντας μια δομή τύπου έλξης και άνοιγμα ισχύος μοχλού, ο διακόπτης είναι βολικός, εύκολος και όμορφος. | |
Παρατηρητικό παράθυρο | Υπάρχει μέγεθος: 40×33cm (εύρος × ύψος) κούφια αντίσταση θερμαντική ταινία και παράθυρο παρατήρησης αντιψυγίου στην πόρτα του κουτιού. | |
Φως φακού | Το παράθυρο παρατήρησης είναι εξοπλισμένο με πηγή φωτός παρατήρησης με μακρά διάρκεια ζωής, η οποία μπορεί να ενεργοποιείται και να απενεργοποιείται χειροκίνητα και έχει λειτουργία αυτόματης καθυστέρησης. | |
Δοκιμαστικές τρύπες μολύβδου | Υπάρχει μια τρύπα φ100 mm στη δεξιά ή αριστερή πλευρά του κουτιού.Η συγκεκριμένη θέση της τρύπας μπορεί να σχεδιαστεί σύμφωνα με τις πραγματικές ανάγκες του χρήστη. | |
Η συσκευή αποχέτευσης στο κάτω μέρος του στούντιο | Το συμπυκνωμένο νερό από τον θάλαμο περιβάλλοντος δεν πρέπει να διαρρέει στο τραπέζι ηλεκτρομαγνητικών δονήσεων.Υπάρχουν νεροχύτες και τρύπες αποστράγγισης στο κάτω μέρος του κουτιού για να εξασφαλιστεί ομαλή αποστράγγιση και όλο το νερό μπορεί να αποστραγγιστεί. | |
Συσκευές θύρας | Για να εξασφαλιστεί η σταθερότητα της πόρτας του θαλάμου δοκιμής κατά τη μεταφορά και τον χειρισμό, υπάρχει ειδικά εφοδιασμένη συσκευή στερέωσης πόρτας. | |
Συσκευή εξισορρόπησης πίεσης αέρα | Υπάρχει μια συσκευή ισορροπίας της πίεσης του αέρα στην κορυφή του χώρου εργασίας για την εξισορρόπηση των διακυμάνσεων της πίεσης του αέρα σε εσωτερικούς χώρους που προκαλούνται από δονήσεις. | |

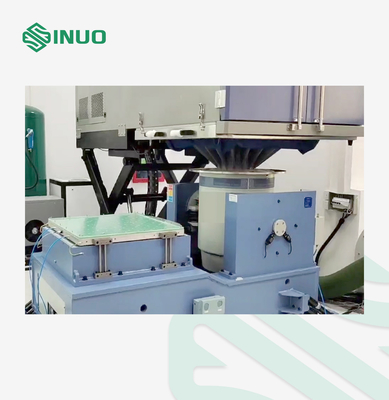

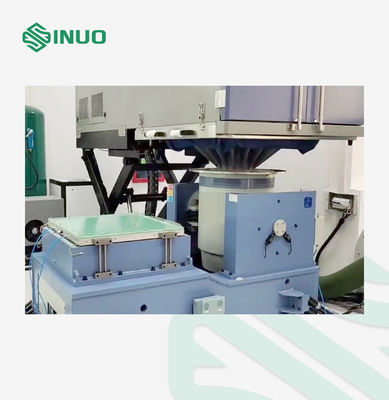

Πώς να συνεργαστείτε με ένα δονητικό τραπέζι | Υπάρχουν τρεις κινητές πλάκες δαπέδου στο στούντιο, εξοπλισμένες με τυφλή πλάκα και πλακέτα διασύνδεσης κάθετου και οριζόντιου τραπεζιού δονήσεων. | |
Ακάλυπτη πλάκα: χρησιμοποιείται για ξεχωριστές δοκιμές θερμοκρασίας και υγρασίας. | ||
Οι κατακόρυφοι και οριζόντιοι πίνακες διεπαφής χρησιμοποιούνται για ολοκληρωμένες δοκιμές δονήσεων στην κατακόρυφη ή οριζόντια κατεύθυνση του πίνακα δονήσεων και μπορούν να χρησιμοποιηθούν με τον πρόσθετο πίνακα δονήσεων.Η μαλακή μεμβράνη από καουτσούκ σιλικόνης συνδέεται απαλά με το τραπέζι δονήσεων, η οποία μπορεί να απομονώνει τις δονήσεις και έχει λειτουργίες σφράγισης και θερμομόνωσης· | ||
Μέθοδος μετακίνησης (πλατφόρμα ανύψωσης) | Ο πίνακας δονήσεων είναι σταθερός και ο θάλαμος δοκιμής είναι εξοπλισμένος με υδραυλική πλατφόρμα ανύψωσης ή με κινητές ρόδες (ηλεκτρικά κινούμενες).Μέσω της αριστερής και δεξιάς κίνησης και της ανύψωσης προς τα πάνω και προς τα κάτω του θαλάμου δοκιμής, μπορεί να συνδεθεί με ακρίβεια με το κατακόρυφο τραπέζι, την οριζόντια πλατφόρμα ή την αδρανή θέση του τραπεζιού δονήσεων. | |
Σύστημα κλιματισμού | ||
Μέθοδος ελέγχου | Εξαναγκαστική κυκλοφορία αέρα και ισορροπημένη ρύθμιση της θερμοκρασίας. | |
Συσκευή κυκλοφορίας αέρα | Χρησιμοποιεί πολλαπλούς φυγοκεντρικούς ανεμιστήρες που κινούνται από εξωτερικούς κινητήρες με μακρύ άξονα. | |
Μέθοδος θέρμανσης | Ηλεκτρική θέρμανση από κράμα νικελίου-χρωμίου θερμαντήρας καλωδίου, ρυθμιστής PID, ενεργοποιητής: ρελέ στερεής κατάστασης. | |
Μέθοδος ψύξης με αέρα | Υδροφιλικός εξατμιστής τύπου πτερυγίου. | |
Χαρακτηριστικά υγρασίας και ανθεκτικότητας στα στάγματα | ||
![]() |
||
Χαρακτηριστικά των αεραγωγών | ||
![]() |
||
Σύστημα ψύξης | ||
Συμπυκνωτές ψύξης | Ένα σύνολο μονάδων ψύξης χαμηλής θερμοκρασίας σε καταρράκτη που αποτελείται από 2 συμπιεστές | |
Κύρια εξαρτήματα για χαμηλές θερμοκρασίες |
1- Σολενοειδής βαλβίδα: "Danfoss" 2. χειροκίνητη βαλβίδα διακοπής: "Danfoss" 3Φίλτρο: "Danfoss" 4Αισθητήρας πίεσης: Κινέζικο-γερμανική κοινοπραξία "Hongmu" 5. βαλβίδα διεύρυνσης: "Danfoss" 6- Υψηλής απόδοσης ατμιστήρας συμπύκνωσης: "Danfoss" 7Διαχωριστής ελαίου: "ALCO" 8Σωλήνας απορροφητή: αμερικανικό "Packless" |
|
Συμπιεστήρας |
Το "Yongqiang" της Ταϊβάν
|
|
Εξάτμισμα ψύξης | Ο υδροφιλικός εξατμιστής φτερών "Yongqiang" της Ταϊβάν έχει μια αποτελεσματικότητα ανταλλαγής θερμότητας 30% υψηλότερη από εκείνη των συνηθισμένων εξατμιστών. | |
Διαδικασία συγκόλλησης γεμάτης άζωτο | Ο αγωγός σύνδεσης χαμηλής θερμοκρασίας υιοθετεί υψηλής ποιότητας σωλήνες χαλκού χωρίς οξυγόνο, συγκόλληση γεμάτη άζωτο και διαδικασίες διατήρησης υψηλής πίεσης και αντιδιαρροής για να εξασφαλιστεί η ποιότητα της συγκόλλησης. | |
Τεχνολογία ρύθμισης της ενέργειας ψύξης (Σχεδιασμός εξοικονόμησης ενέργειας) |
Μέθοδος ισορροπίας θερμοκρασίας: υιοθετείται η τεχνολογία στατικής ισορροπίας, δηλαδή η μέθοδος ισορροπίας "χωρίς θέρμανση κατά τη διάρκεια της ψύξης" και "χωρίς ψύξη κατά τη διάρκεια της θέρμανσης".Διαφέρει από την παραδοσιακή τεχνολογία της "δυναμικής ισορροπίας του κρύου και της θερμότητας" της ψύξης υψηλής ισχύος έναντι της θέρμανσης υψηλής ισχύος. υιοθετεί την τεχνολογία ρύθμισης ενέργειας ψύξης On-off, δηλαδή ο κεντρικός ελεγκτής ελέγχει την ικανότητα ψύξης σύμφωνα με διαφορετικά σημεία θερμοκρασίας (δηλ.η τεχνολογία "στατικής ισορροπίας" ψύξης χωρίς θέρμανση, θέρμανση χωρίς ψύξη), έτσι ώστε ο εξοπλισμός να λειτουργεί πάντα σε σχετικά χαμηλό επίπεδο κατανάλωσης. | |
Μέθοδος ψύξης | Ψύξη με νερό (εφοδιασμένη με ψυγείο), εξωτερικές διαστάσεις: L270*W115*H200CM | |
Ψυκτικό | Χρήση φιλικών προς το περιβάλλον ψυκτικών R404A και R23 | |
Χαρακτηριστικά του συστήματος ψύξης |
①Χρησιμοποιώντας την πιο προηγμένη τεχνολογία στατικής εξισορρόπησης, το σύστημα ελέγχου ελέγχει τη ροή ψυκτικού μέσα στην περιοχή 0 έως 100%.με αυτό τον τρόπο ρυθμίζει αυτόματα την ικανότητα ψύξης για την επίτευξη εξοικονόμησης ενέργειας; ②Η εισαγόμενη βαλβίδα παράκαμψης καυσαερίων χρησιμοποιείται για τον αυτόματο έλεγχο της πίεσης αναρρόφησης του συμπιεστή, όπως η αμερικανική εταιρεία Sporlan (ή η δανέζικη Danfoss),και η δανική θερμική βαλβίδα επέκτασης Danfoss χρησιμοποιείται για την αυτόματη ρύθμιση της θερμοκρασίας αναρρόφησης του συμπιεστή για να εξασφαλιστεί ότι ο συμπιεστής λειτουργεί στο πλήρες εύρος- Σταθερό και αξιόπιστο. ③Χρησιμοποιήστε εισαγόμενη βαλβίδα ρύθμισης πίεσης συμπύκνωσης για να αποφευχθεί η υπερβολική πίεση των καυσαερίων των συμπιεστών χαμηλής θερμοκρασίας, όπως: Δανία Danfoss ④.Χρησιμοποιήστε τον θερμαντήρα του κιγκρουπιού του συμπιεστή για να μειώσετε την αμοιβαία διαλυτότητα του ψυκτικού και του λιπαντικού λαδιού στο εσωτερικό του συμπιεστή για να προστατεύσετε την ασφάλεια του συμπιεστή και να εξασφαλίσετε αξιόπιστη λειτουργία; ⑤Ως ατμοσφαιρικός συμπυκνωτής του συστήματος ψύξης καταρράκτη χρησιμοποιείται ένας θερμομεταλλευτής από ατσάλι, με μικρή διαφορά θερμοκρασίας μεταφοράς θερμότητας.υψηλή απόδοση μεταφοράς θερμότητας και συμπαγή εμφάνιση; ⑥Προκειμένου να αποφευχθεί η ελεύθερη ροή του αποψυγμένου νερού στον συμπιεστή, τοποθετείται μια κατσαρόλα συλλογής νερού στο κάτω μέρος του συμπιεστή, η οποία συλλέγεται και απορρίπτεται κεντρικά. ⑦Όλοι οι σωλήνες ψύξης συγκολλούνται με άζωτο για να αποφευχθεί η δημιουργία οξειδίου στο εσωτερικό των σωλήνων χαλκού κατά τη διάρκεια της συγκόλλησης. |
|
Σύστημα απορρόφησης κρούσης και μείωσης θορύβου |
Υιοθετεί πολλαπλά σχέδια απορρόφησης κρούσεων και μείωσης θορύβου για την αποτελεσματική μείωση του θορύβου που προκαλείται από δονήσεις και της παραμόρφωσης και διαρροής που προκαλείται από δονήσεις στο προϊόν: Α. Χρησιμοποιούνται εισαγόμενα ελατήρια και ελαστικά κάτω από τον συμπιεστή για διπλή απορρόφηση των κρούσεων, γεγονός που μειώνει αποτελεσματικά τις δονήσεις του συμπιεστή και τον συντονισμό του συμπιεστή καταρράκτη. Β. Εγκαταστήστε ανθεκτικό στη φωτιά και ηχητικά απορροφητικό βαμβάκι στο εσωτερικό του εξωτερικού κουτιού για να μειωθεί περαιτέρω ο θόρυβος. Γ. Οι χάλκινοι σωλήνες του συστήματος ψύξης υιοθετούν σχεδιασμό τόξου και σωλήνες απορρόφησης κρούσεων για να αποτρέπουν αποτελεσματικά την παραμόρφωση και διαρροή των σωλήνων ψύξης από τις δονήσεις του συμπιεστή. |
|
Το περίβλημα της μονάδας καλύπτεται με βαμβάκι που απορροφά τον ήχο.οι ακουστικοί προφυλακτήρες με βαμβάκι που απορροφά τον ήχο με βάση το λάδι εγκαθίστανται στην είσοδο και την έξοδο αέρα για να μειωθούν τα ηχητικά κύματα που μεταδίδονται στο εσωτερικό μέσω των οπών εξαερισμού.
Β. Οι σωλήνες απορρόφησης κρουσμάτων και οι αγωγοί επεξεργασίας συμπίεσης με διάμετρο δέσμων σωλήνων νάιλον μικρότερο των 10 mm υιοθετούν καμπύλες απορρόφησης κρουσμάτων και απομακρυσμένη στερέωση για την αποφυγή συντονισμού· μονάδα απορρόφησης κρουσμάτων:
Γ. Στο κάτω μέρος της μονάδας ψύξης τοποθετείται ειδικός αποσβεστήρας ελαστικών για να μειώνεται η μετάδοση των δονήσεων του συμπιεστή μέσω της στερεής βάσης και του εδάφους.
D. Το βαμβάκι θερμικής μόνωσης διαδραματίζει διττό ρόλο στην μόνωση και την αεροστεγνότητα της μη μεταλλικής σύνδεσης επέκτασης της μηχανής (σταθμός δοκιμής θερμού και κρύου σοκ).Είναι κατασκευασμένο από υαλοπλαστικό ύφασμαΤο μήκος και το πλάτος του είναι σύμφωνο με το εξωτερικό δέρμα, με καλή επεκτασιμότητα και αντοχή στη σύσφιξη. Ε. Μείωση του θορύβου και μείωση των δονήσεων: Το ύφασμα από ίνες και το ίδιο το θερμομονωτικό βαμβάκι έχουν τις λειτουργίες της απορρόφησης ήχου και της απομόνωσης των δονήσεων.που μπορεί να μειώσει αποτελεσματικά τον θόρυβο και τις δονήσεις των λέβητων, ανεμιστήρες και άλλα συστήματα.
|
||
Σύστημα υγρασίας/αδάγρασίας/υδροδότησης | ||
Μέθοδος υγρασίας | Ηλεκτρική υγρασία με ατμό (ατσάλινη θωρακισμένη θέρμανση), ενεργοποιητής SSR μη-συναντητικός αναμεταδότης στερεής κατάστασης. | |
Μέθοδος μέτρησης υγρασίας |
Εισαγόμενος ολοκληρωμένος φινλανδικός "Vaisala" υψηλής ακρίβειας ηλεκτρονικός αισθητήρας υγρασίας (Πιο σταθερή απόδοση, υψηλή ακρίβεια και ισχυρή λειτουργία χωρίς συντήρηση) |
|
Ελεγκτής στάθμης νερού | Υιοθετήστε το ηλεκτρονικό διακόπτη επιφάνειας υγρού "Fanyi" της Ταϊβάν. | |
Μέθοδος παροχής νερού υγρασίας | Δυναμικό σύστημα τροφοδοσίας νερού σε πραγματικό χρόνο: αποτελείται κυρίως από δεξαμενή πηγής νερού, αντλία νερού, ηλεκτροσυστατική βαλβίδα, υγραντήρα, ελεγκτή επιπέδου νερού, σωλήνα σύνδεσης κλπ. | |
Αυτόματο σύστημα παροχής νερού | Η ανύψωση αντλίας νερού + αυτόματο σύστημα προσθήκης νερού (δεν είναι εξοπλισμένο με μηχανή καθαρού νερού) μπορεί να επιτύχει τον σκοπό της ανεξέλεγκτης λειτουργίας υπό υψηλή θερμοκρασία και υψηλή υγρασία για μεγάλο χρονικό διάστημα. | |
Αντλία νερού | Χρησιμοποιείται για την παροχή δυναμικής παροχής νερού σε πραγματικό χρόνο στον ενυδατήρα για την κάλυψη των αναγκών ενυδάτωσης και διατήρησης της υγρασίας στο κουτί. | |
Συσκευή εξισορρόπησης πίεσης | Οι θάλαμοι δοκιμών της εταιρείας μας είναι εξοπλισμένοι με συσκευές εξισορρόπησης πίεσης για να διατηρήσουν την πίεση μέσα και έξω από τον θάλαμο βασικά την ίδια για να εξασφαλίσουν την ακρίβεια και τη σταθερότητα της υγρασίας. | |
Σύστημα αφυδάτωσης | Μεθοδος συμπύκνωσης αφυδάτωση: Στο κουτί τοποθετείται ένας εξατμιστής αφυδάτωσης,έτσι ώστε ο υδρατμός στον αέρα του εργατικού δωματίου συμπυκνώνεται σε νερό στον αποτρυπτικό ατμιστήρα και εκπέμπεται από το κουτί, μειώνοντας τη σχετική υγρασία του χώρου εργασίας. | |
Νερό υγρασίας | Το αποιονισμένο νερό ή το αποσταγμένο νερό είναι εξοπλισμένο με συσκευή αποθήκευσης νερού μεγάλης χωρητικότητας για να εξασφαλιστεί μακροχρόνια υγρασία νερού και μπορεί να επιτευχθεί αυτόματη προσθήκη νερού. | |
Ηλεκτρικό σύστημα ελέγχου | ||
Μέθοδος μέτρησης θερμοκρασίας και υγρασίας |
Για τη συλλογή θερμοκρασίας χρησιμοποιούνται θωρακισμένες αντίστοιχες πλατίνας υψηλής ακρίβειας κατηγορίας Α Pt100. Ενυδάτωση: Ηλεκτρονικός αισθητήρας υγρασίας υψηλής ακρίβειας (περισσότερη σταθερή απόδοση, υψηλή ακρίβεια και εξαιρετικά χωρίς συντήρηση λειτουργία) |
|
Παρακολούθηση πίεσης ψύξης | Ο θάλαμος δοκιμής είναι εξοπλισμένος με αισθητήρα πίεσης για την ανίχνευση των συνθηκών εργασίας του συμπιεστή για την ανίχνευση της δυναμικής πίεσης σε πραγματικό χρόνο κατά τη λειτουργία του συμπιεστή.Χρησιμοποιώντας το ειδικό λογισμικό της εταιρείας μας και τις εξαιρετικές αρχές εργασίας, ο συμπιεστής είναι πάντα σε καλή κατάσταση λειτουργίας, η οποία μπορεί να βελτιώσει σημαντικά την αξιοπιστία του συστήματος ψύξης και να παρατείνει τη διάρκεια ζωής των βασικών συστατικών του (όπως οι συμπιεστές,Ταυτόχρονα, μπορείτε επίσης να ελέγξετε τη στατική πίεση του συστήματος ψύξης για να διευκολύνετε τους επαγγελματίες μηχανικούς να συντηρούν τον εξοπλισμό. | |
Ελεγκτής θερμοκρασίας και υγρασίας | Χρησιμοποιώντας το Xinbao: 7 ιντσών (αποφασιστικότητα 800×480) TFT Κινέζικο χρώμα LCD επαφή ανθρώπινο-μηχανή διεπαφή και υψηλής απόδοσης προγραμματιζόμενο ελεγκτή (PLC) της εταιρείας "Omron", η οποία μπορεί να εισάγει απευθείας, να εμφανίζει,και θερμοκρασία ελέγχου, και είναι εξοπλισμένο με το Ειδικό λογισμικό της εταιρείας μας για τον θάλαμο δοκιμών, το σύστημα ελέγχου υιοθετεί τη λειτουργία διαλόγου ανθρώπου-μηχανής, έχει αυτόματο, έξυπνο και ανθρωπισμένο σχεδιασμό.Το σύστημα ελέγχου υιοθετεί μέθοδο ελέγχου δύο καναλιών εισόδου και δύο καναλιών εξόδου για τον έλεγχο της θερμοκρασίας και της υγρασίας αντίστοιχα.Μπορεί να εμφανίζει και να ρυθμίζει τις παραμέτρους δοκιμής, τις καμπύλες προγραμματισμού, τον χρόνο εργασίας και την κατάσταση λειτουργίας θερμαντήρων, υγραντήρων, μονάδων ψύξης και ανεμιστήρων. | |
Έχει επίσης τις λειτουργίες της αυτόματης λειτουργίας των προγραμμάτων δοκιμής και της αυτοπροσαρμογής των παραμέτρων PID. Μπορεί να συνδυάσει αυτόματα σύστημα θέρμανσης, σύστημα υγρασίας / αποτρύπανσης,σύστημα ψύξης, ανεμιστήρα κυκλοφορίας, συναγερμός υπερθερμοκρασίας και άλλα υποσυστήματα για τη διασφάλιση της υψηλής ποιότητας ελέγχου ολόκληρου του συστήματος ελέγχου θερμοκρασίας/υγρασίας. . | ||
Ειδικά ηλεκτρικές συσκευές |
1. Επαφή εναλλασσόμενου ρεύματος: "ABB" 2Διακόπτης κυκλώματος: "ABB" 3Θερμικό ρελέ: "ABB" 4Μικρό ρελέ: "Ομρόν" 5Ρέλε στερεών στοιχείων: |
|
Διασύνδεση διαλόγου ανθρώπου-υπολογιστή | Χρωματική αγγειοειδής διεπαφή ανθρώπου-μηχανής και υψηλής απόδοσης προγραμματιζόμενος ελεγκτής (PLC). Ο ελεγκτής έχει λειτουργία προστασίας κωδικού πρόσβασης τριών επιπέδων.Η εισαγωγή διαφορετικών κωδικών πρόσβασης έχει διαφορετικά δικαιώματα λειτουργίας για να αποφευχθεί το κλείσιμο λόγω ανθρώπινης επαφής. | |
Μέθοδος εμφάνισης | Εικονική οθόνη υγρών κρυστάλλων σε χρώμα LCD. | |
Ακρίβεια προβολής | Θερμοκρασία 0,1°C, χρόνος 1min, υγρασία 0,1%RH | |
Δυνατότητα αποθήκευσης προγράμματος |
(1) Μέχρι 127 προγράμματα, εξαιρετικά μεγάλη διάρκεια εκτέλεσης (2) 999 ώρες ανά τμήμα, μέγιστος αριθμός 32.000 κύκλων (3) Κάθε εντολή μπορεί να χρησιμοποιηθεί 9999 φορές. Η γραφική καμπύλη μπορεί να εμφανιστεί σε πραγματικό χρόνο κατά την εκτέλεση του προγράμματος.λειτουργία εκτέλεσης καμπύλης προγράμματος, χρόνος λειτουργίας τμήματος, χρόνος αριθμού τμήματος, χρόνος λειτουργίας, υπόλοιπος χρόνος, κατάσταση ελαττώματος και χρόνος βλάβης, με λειτουργίες παράκαμψης αρχείου και διατήρησης κατά την εκτέλεση του προγράμματος· |
|
Πώς λειτουργεί το σύστημα | λειτουργία εκτέλεσης προγράμματος, λειτουργία συνεχούς εκτέλεσης | |
Εμφάνιση δεδομένων | Ο εξοπλισμός διαθέτει οθόνη έτους, μηνός, ημέρας και ώρας, συνολικό χρόνο λειτουργίας του εξοπλισμού, χρόνο λειτουργίας τμημάτων προγράμματος και οθόνη θερμοκρασίας νερού ψύξης. | |
Λεπτομέρειες ατυχήματος | Εμφάνιση της κατάστασης σφάλματος και ανάλυση πιθανών αιτιών. | |
Τακτικές πληροφορίες συντήρησης | Ημερήσια συντήρηση και κατάλογος αντικειμένων περιοδικής συντήρησης εμφανίζονται τακτικά για να υπενθυμίζουν και να καθοδηγούν τους χειριστές να εκτελούν τακτική συντήρηση του εξοπλισμού. | |
Λειτουργία ελέγχου | λειτουργίες προστασίας θερμοκρασίας ανώτερου και κατώτερου ορίου (ακουστικές και οπτικές συσκευές συναγερμού), το σύστημα ελέγχου διαθέτει επίσης λειτουργίες αυτογνωσίας και αυτοδιάγνωσης, αυτόματη εμφάνιση και συναγερμό σφαλμάτων·λειτουργίες αυτόματης λειτουργίας και στάσηςΜετά την ολοκλήρωση της δοκιμής, έχει αυτόματη διακοπή λειτουργίας και προειδοποιήσεις ήχου και φωτός. | |
Απομακρυσμένη παρακολούθηση |
Η ενσωματωμένη διεπαφή USB μπορεί να κατεβάσει ιστορικές καμπύλες και ιστορικά δεδομένα - μπορεί να αντικαταστήσει τον καταγραφέα και να υποστηρίξει RS485, LAN (πύλη δικτύου),GPRS (κινητό τηλέφωνο) και άλλες μέθοδοι επικοινωνίας (συνήθη RS232 ή USB) για τη διευκόλυνση της απομακρυσμένης παρακολούθησης και συλλογής δεδομένων. Μπορεί να συνειδητοποιήσει την απομακρυσμένη διαχείριση επικοινωνίας μεταξύ του κεντρικού οργάνου ελέγχου και του υπολογιστή.η λειτουργία του εξοπλισμού και οι παραμέτροι όπως η θερμοκρασία και η υγρασία μπορούν να παρακολουθούνται συνεχώς μέσω του υπολογιστή. (Μέγιστο 32 συσκευές μπορούν να συνδεθούν στο διαδίκτυο). Λειτουργία USB: USB2.0, μπορεί να καταγράφει και να κατεβάζει δεδομένα δοκιμαστικής λειτουργίας, εξοπλισμένο με flash drive USB (δυνατότητα 4G) |
|
Λειτουργία επικοινωνίας |
(1) Μεγάλος χώρος αποθήκευσης, 3 μήνες δεδομένων μπορούν να αποθηκευτούν όταν ενεργοποιούνται 24 ώρες την ημέρα (2) Το μέγεθος δειγματοληψίας είναι 1M, το οποίο μπορεί να αντικαταστήσει την αποθήκευση υπολογιστών Η ενσωματωμένη διεπαφή USB μπορεί να κατεβάσει ιστορικές καμπύλες και ιστορικά δεδομένα - μπορεί να αντικαταστήσει τον καταγραφέα και να υποστηρίξει RS485, LAN (πύλη δικτύου),GPRS (κινητό τηλέφωνο) και άλλες μέθοδοι επικοινωνίας για τη διευκόλυνση της απομακρυσμένης παρακολούθησης και συλλογής δεδομένων. Λειτουργία USB: USB2.0, μπορεί να καταγράφει και να κατεβάζει δεδομένα δοκιμαστικής λειτουργίας, εξοπλισμένο με flash drive USB (δυνατότητα 4G) |
|
Το φως δείκτη λειτουργίας του εξοπλισμού | Στο πάνω μέρος του ηλεκτρικού κιβωτίου ελέγχου είναι εγκατεστημένος ένας τρισχρωματικός συναγερμός ήχου και φωτός, ο οποίος μπορεί να εμφανίζει τις τρεις καταστάσεις λειτουργίας, διακοπής και συναγερμού του εξοπλισμού. | |
Όροι χρήσης του εξοπλισμού | ||
Νερό υγρασίας | Χρησιμοποιήστε καθαρό νερό, αποσταγμένο νερό, αποιονισμένο νερό, αντίσταση ≥ 500Ω.m | |
Τετάρτη | Ηλεκτρονικό ρεύμα 380V±10%, 50 Hz, τριφασικό τετρασύρματο και καλώδιο γείωσης | |
Εγκατεστημένη ισχύς | 126 kW, συμπεριλαμβανομένου του ψυκτικού 28 kW | |
Θερμοκρασία περιβάλλοντος | 5°35°C | |
Υγρασία περιβάλλοντος | < 85%R.H ((25°C) | |
Ατμοσφαιρική πίεση | 86· 106Kpa | |
Απαιτήσεις για τον τόπο | Ο εξοπλισμός πρέπει να τοποθετείται οριζόντια σε καλά αεριζόμενο χώρο δοκιμής, με επαρκή χώρο γύρω του για λειτουργία και συντήρηση· είναι καλύτερο να υπάρχει αποχέτευση από το δάπεδο κοντά στο δοχείο δοκιμής. | |
Διαστάσεις διάταξης εγκατάστασης |
Α:≥ 2000m· Β:≥1500 mm· C:≥ 800m· D:≥ 800 mm· Ε:≥ 500 mm |
![]() |
Περιβαλλοντικές συνθήκες | Δεν υπάρχουν ισχυρές δονήσεις, δεν υπάρχουν ισχυρές παρεμβολές ηλεκτρομαγνητικού πεδίου, δεν υπάρχει υψηλή συγκέντρωση σκόνης και διαβρωτικών ουσιών γύρω από την εγκατάσταση του εξοπλισμού,και χωρίς άμεσο ηλιακό φως ή άμεση ακτινοβολία από άλλες πηγές θερμότητας. |
