Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων IEC60068-2-78

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων IEC60068-2-78

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ553-ΕV322HG120VT120.GP.VCS-2
Τροποποιημένο:	1
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγιστη μετατόπιση:

76 mm σελ

Μέγιστη ταχύτητα:

2.0m/s

Μέγιστη επιτάχυνση:

90g

Χρήσιμο φορτίο:

400 κιλά

Κινούμενη διάμετρος σπειρών:

Φ320 mm

Βάρος κινούμενου πηνίου:

25 κιλά

Διαρροή ροής:

< 10 gauss

Επιτρεπόμενη εκκεντρική στιγμή:

500N.m

Συσκευασία λεπτομέρειες:

Συσκευή εξαγωγής

Δυνατότητα προσφοράς:

10 σετ ανά μήνα

Επισημαίνω:

Κλασική μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων από σοκ

Μηχανή δοκιμής ηλεκτρομαγνητικών τυχαίων δονήσεων

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων IEC60068-2-78

Περιγραφή του προϊόντος

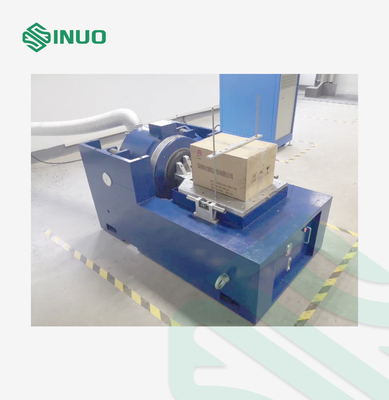

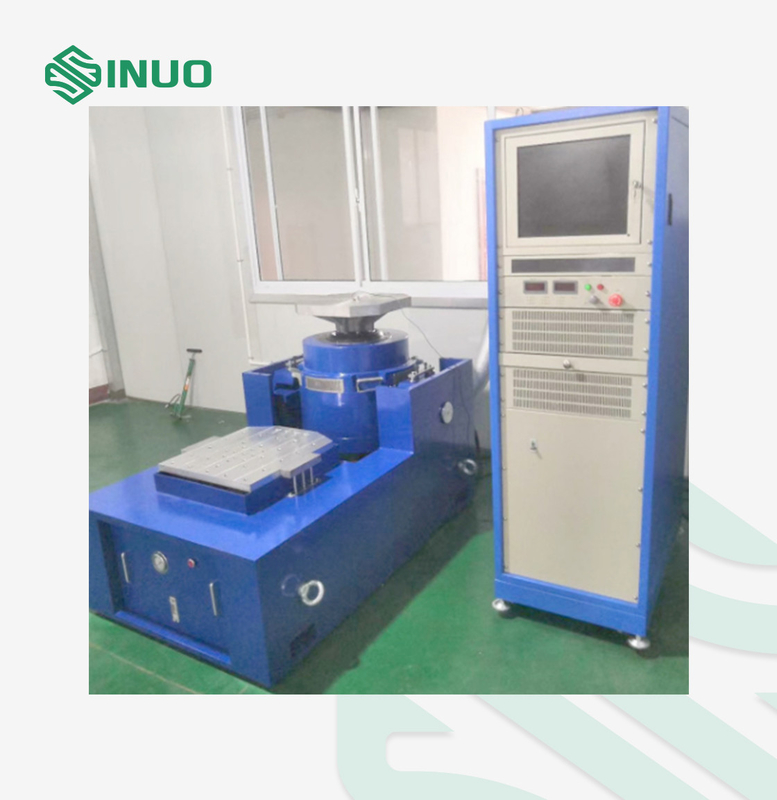

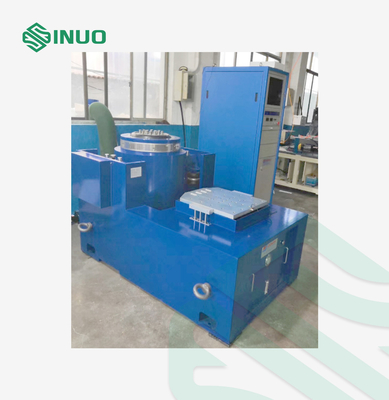

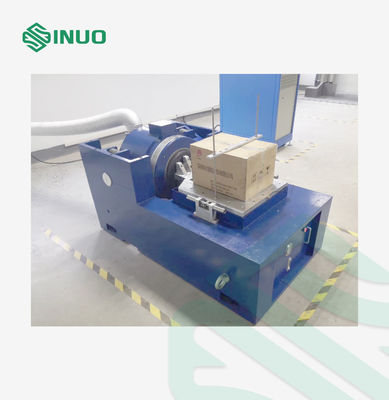

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων IEC60068-2-78

Συμμορφωμένα πρότυπα και ρήτρα

σύμφωνα με εθνικά και διεθνή πρότυπα, όπως GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Σύνοψη του προϊόντος

Η δοκιμή δονήσεων είναι η πράξη του συναρπασμού ή του σοκ ενός εξαρτήματος ή συσκευής για να δούμε πώς θα αντιδρούσε σε ένα πραγματικό περιβάλλον.από βιομηχανικά προϊόντα όπως πλακέτες κυκλωμάτων, αεροσκάφη, πλοία, ρουκέτες, πυραύλους, αυτοκίνητα και οικιακές συσκευές.

Τεχνικές παραμέτρους

Παράμετροι γεννήτριας ηλεκτρομαγνητικής διέγερσης A20T34
Μέγιστη δύναμη σινουσοειδούς διέγερσης	2200Kg.f κορυφή
Μέγιστη τυχαία συναρπαστική δύναμη	2200Kg.f rms
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	4400Kg.f
Πεδίο συχνότητας	1 ∆3000 Hz
Μέγιστη μετατόπιση	76 mm p-p
Μέγιστη ταχύτητα	2.0m/s
Μέγιστη επιτάχυνση	90G
Πρώτης τάξης συχνότητα συντονισμού	3200 Hz±5%
Χρήσιμο φορτίο	400 κιλά
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Διάμετρος κυλιόμενης σπείρας	Φ320 mm
Βάρος κινητής τροχιάς	25 κιλά
Στροφή στο τραπέζι.	17 × M10
Διαρροή ροής	< 10 gauss
Επιτρεπόμενη εκκεντρική στιγμή	500N.m.
Μέγεθος εξοπλισμού	L 1200mm × W 870mm × H 1100mm (καθεκτικός πίνακας)
Βάρος του εξοπλισμού	1700Kg (εκτός από οριζόντιο τραπέζι διαδρόμου)
Ηλεκτρονικός ενισχυτής ισχύος διακόπτη LA-22K
Δύναμη εξόδου	22KVA
Τεχνική ένταση	100V
ρεύμα εξόδου	220Α
Απόδοση ενισχυτή	≥ 90%
ΣΕΠ	> 75 dB
Αρμονική στρέβλωση	00,5% THD @ 500Hz
Πεδίο σήματος εισόδου	±10 Vpiak
Σταθερότητα DC εξόδου	< 5mVdc
Βάρος ενισχυτή	500 κιλά
Μέγεθος ενισχυτή	W 880mm × D 580mm × H 1520mm
Σύστημα προστασίας με εφοδιασμό
Λειτουργία	Θέρμανση, πίεση ανέμου, υπερδιέταξη, υπερτάταση, υπερστροφή, υποτάθεια εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου
Ψηφιακός ελεγκτής δονήσεων VCS-2
Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου
Μονάδα λειτουργίας ελέγχου	Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	Αρχικός υπολογιστής Acer με οθόνη LCD 17 ′′, πληκτρολόγιο/οπτικό ποντίκι
Λογισμικό	Αγγλική λειτουργία, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση σάινος συχνότητας, κλπ. Μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών WORD. Μπορεί να εμφανίσει,αποθηκεύει τα σήματα και τα δεδομένα, και καθορίζει τις παραμέτρους δοκιμής και τις λειτουργίες ανάλυσης.
Λειτουργικό σύστημα	Windows 10
Αισθητήρας επιτάχυνσης LAB	Περιοχή συχνοτήτων: 1-12000Hz Αίσθηση: 50mv/g Περιοχή θερμοκρασίας: -24 - 250°C
VT120 Περαιτέρω διάταξη πίνακα
Υλικό	Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	1200 χιλιοστά × 1200 χιλιοστά
Μόνιμη τρύπα	Κεραυνός βίδες από ανοξείδωτο χάλυβα M10, ανθεκτικός στην φθορά και ανθεκτικός στην φθορά
Επικαιρότητα χρήσης ανώτατου ορίου	350 Hz, τυχαία 2000 Hz
Βάρος	Περίπου 120 κιλά.

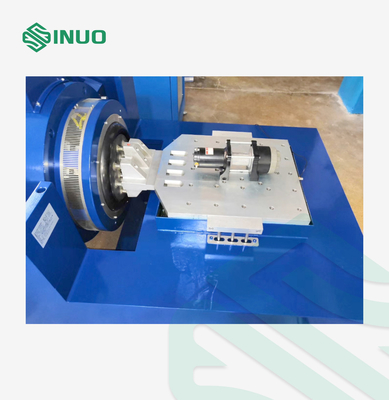

HG120 οριζόντιο τραπέζι διαδρόμου με λάδι
Υλικό	Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	1200 χιλιοστά × 1200 χιλιοστά
Μόνιμη τρύπα	Κεραυνός βίδες από ανοξείδωτο χάλυβα M10, ανθεκτικός στην φθορά και ανθεκτικός στην φθορά
Επικαιρότητα χρήσης ανώτατου ορίου	Σίνος 2000 Hz, τυχαίος 2000 Hz
Βάρος	Περίπου 227KG (χωρίς κεφαλή σύνδεσης)
Β752S ψυκτικός ανεμιστήρας (συμπεριλαμβανομένου του σιγαστήρα)
Δύναμη ανεμιστήρα	7.5KW
Δυνατότητα ροής ανεμιστήρα	22m3/min
Ηλεκτρικές απαιτήσεις
Ηλεκτρική τροφοδοσία	3 φάσεις 380V/50Hz, 35 KVA
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω
