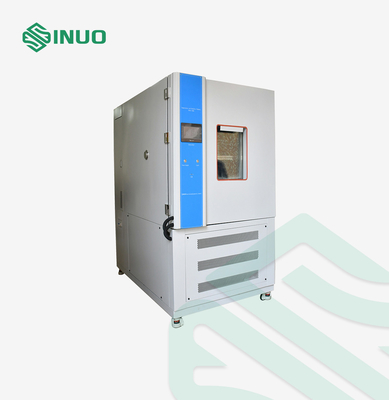

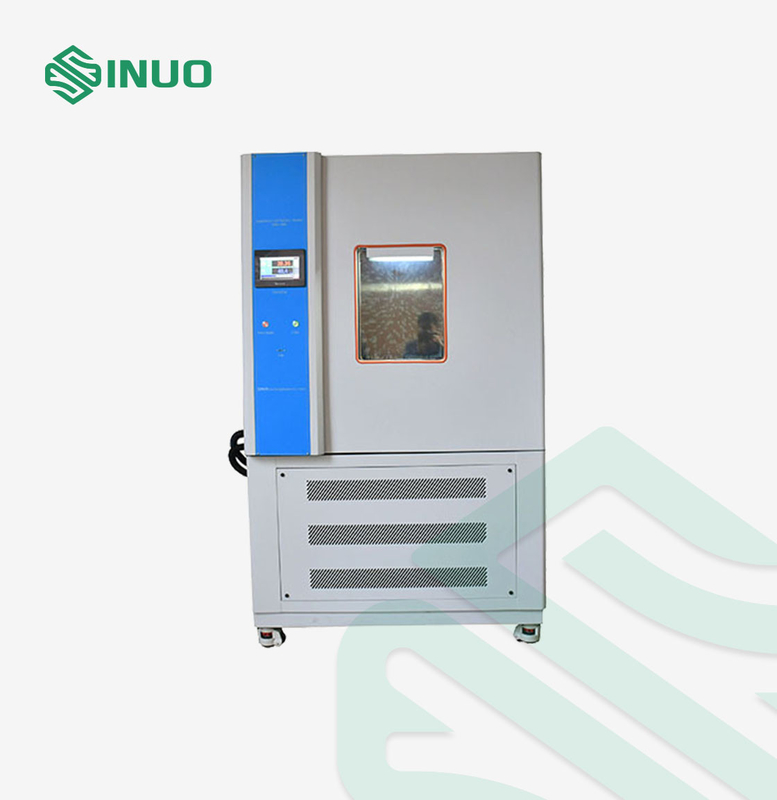

IEC60068-2-2 Προγραμματιζόμενος θάλαμος δοκιμής σταθερής θερμοκρασίας και υγρασίας 1000L

(20%98)%RH

(Θερμοκρασία: 20°C~85°C, ανατρέξτε στο διάγραμμα εύρους θερμοκρασίας και υγρασίας που ελέγχεται, χωρίς ενεργό θερμικό φορτίο)

Ηθικό επίπεδο ≤ 70 dB (A)

(Μετρώνται σε ηχομονωμένο χώρο με θερμοκρασία περιβάλλοντος 25°C και χαμηλή ηχώ. Χρησιμοποιείται σταθμός στάθμισης για τη δοκιμή του μέσου όρου των 9 σημείων.κάθε σημείο δοκιμής βρίσκεται σε απόσταση 1 μέτρου από την πηγή θορύβου οριζόντια και 1 μέτρο πάνω από το έδαφος- Ναι.

Απομονωμένο περίβλημα κτιρίου

Υλικό εξωτερικού τοίχου: ψεκασμός πλακών Α3

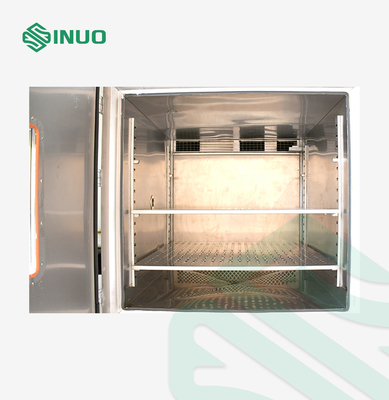

2Υλικό εσωτερικού τοιχώματος: Πλάκα από ανοξείδωτο χάλυβα SUS#304.

3Απομονωτικό υλικό: 100 mm ανθεκτικό σε υψηλές θερμοκρασίες άκαμπτο αφρό πολυουρεθάνου.

4Υλικό μόνωσης πόρτας: άκαμπτο αφρό πολυουρεθάνου ανθεκτικό σε υψηλές θερμοκρασίες 100 mm.

1 Κεντρόφυλοι ανεμιστήρες με μακρύ άξονα από ανοξείδωτο χάλυβα: 4 μονάδες/90W.

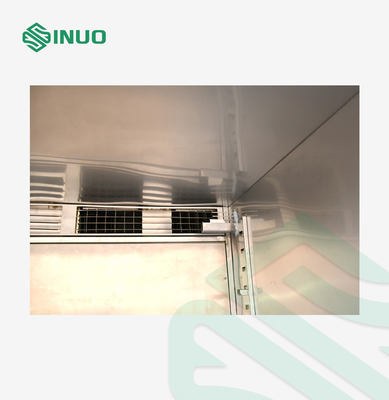

2Ανεμιστήρας, θερμαντήρας, εξατμιστής (επίσης αφυγραντήρας), συσκευή αποχέτευσης, πύλη ισορροπίας πίεσης, ρυθμιζόμενη πλάκα καθοδήγησης αέρα, αισθητήρας θερμοκρασίας

1Διακοινείο 400x600x40mm 3 στρώματα υαλοθερμασμένου γυαλιού.

2Επίπεδη ενσωματωμένη λαβή,

3Χάρτα πόρτας: εισαγόμενη χάρτα SUS #304

4 Φώτα εξοικονόμησης ενέργειας στο κουτί: Φώτα εξοικονόμησης ενέργειας LED

5Δωρακιές μολύβδου: φ50mm 1 κομμάτι

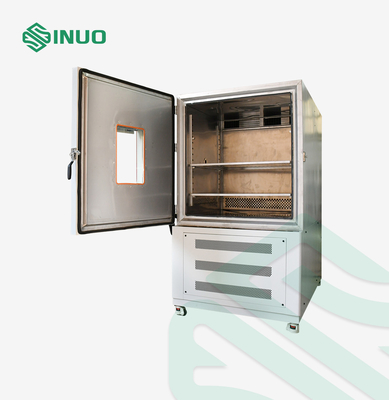

Η πόρτα ενός τεμαχίου ανοίγει προς τα έξω, με τη μάντηλα στα αριστερά και το λαβάνι στα δεξιά (όταν είναι στραμμένο προς το μπροστινό μέρος του κουτιού).

2 Εξοπλισμένη με μηχανισμό κλειδώματος πόρτας ασφαλείας (η πόρτα μπορεί να ανοίξει στο δωμάτιο δοκιμής), η πόρτα είναι εξοπλισμένη με ηλεκτρική θερμότητα για την αποτροπή της συμπύκνωσης,και το εύρος προβολής του οπτικού παραθύρου με μονωτικό γυαλί είναι περίπου (W400×H600mm)Ηλεκτρική συσκευή θέρμανσης για την αποτροπή συμπύκνωσης στο πλαίσιο της πόρτας

1 Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα με σχήμα σωλήνα θερμότητας τύπου πτερύγιας

2Μέθοδος ελέγχου θέρμανσης: SSR (Solid State Relay) ασύνδετη διαμόρφωση πλάτους παλμού ίσης περιόδου

Δύναμη θέρμανσης: περίπου 4 kW

1 Σύστημα ψύξης υπερχαμηλής θερμοκρασίας με δίνη χαμηλής θερμοκρασίας και χαμηλού θορύβου Hitachi ή Emerson (μέθοδος διάσπασης θερμότητας με ψύξη με αέρα).

Μέθοδος ψύξης: ψύξη με αέρα

1Αποδεχόμενη αυτόματη ρύθμιση της συσκευής ροής ψυχρού άνθρακα για την αποτελεσματική αφαίρεση του φορτίου θέρμανσης του προϊόντος που υποβάλλεται σε δοκιμή και γερμανική/ιαπωνική τεχνολογία

Τεχνολογικός συγχρονισμός.

2Σε σύγκριση με τον παραδοσιακό σχεδιασμό, η σταθερότητα ελέγχου και η αναπαραγωγικότητα είναι υψηλότερες, και επιτυγχάνεται υπερ-αποτελεσματικότητα εξοικονόμησης ισχύος και εξοικονόμησης περισσότερης ενέργειας.

1Ο συμπυκνωτής και ο εξατμιστής υιοθετούν συσκευή αλουμινίου τύπου διπλού σπόιλερ AC&R.

2Οι συσκευές θρόμβωσης υιοθετούν εισαγόμενα εξαρτήματα ψύξης Chiming.

Ο ελεγκτής του συστήματος ελέγχου ρυθμίζει αυτόματα τις συνθήκες λειτουργίας του ψυγείου σύμφωνα με τις συνθήκες δοκιμής.

2Βαλβίδα ρύθμισης πίεσης ατμοποίησης.

3Σύ circuit ψύξης αέρα επιστροφής του συμπιεστή

4 Το σύστημα ψύξης έχει σχεδιαστεί με μέτρα μείωσης των δονήσεων και του θορύβου, όπως σωλήνες αποσβεστήρα.

Τεχνικοί δείκτες:

1. 7 ιντσών αληθινή χρωματική οθόνη αφής

2Δύο μέθοδοι ελέγχου: τιμή προγράμματος/προγραμματισμού

3Τύπος αισθητήρα: δύο εισόδους PT100 (επιλογική ηλεκτρονική εισόδου αισθητήρα)

4- Τρόπος εξόδου: παλμός τάσης (SSR) / έξοδος ελέγχου: 2 κανάλια (θερμοκρασία/υγρασία)/2 κανάλια 4-20mA αναλογική έξοδος/16 κανάλια έξοδος ρελέα (παθητική)

5Ελέγχου σήματα: 8 κανάλια IS σήματα ελέγχου/8 κανάλια T σήματα ελέγχου/4 κανάλια AL σήματα ελέγχου

6Σήμα συναγερμού: 16 DI συναγερμοί εξωτερικών εμποδίων

7Το εύρος μέτρησης θερμοκρασίας: -90.00°C-200.00°C, (προαιρετικά -90.00°C-300.00°C) σφάλμα ±0.2°C.

8. Πεδίο μέτρησης υγρασίας: 1,0%--100% RH, σφάλμα ±1% RH·

9. Διασύνδεση επικοινωνίας: (RS232/RS485, η μεγαλύτερη απόσταση επικοινωνίας είναι 1,2 χλμ [η οπτική ίνα μπορεί να φθάσει τα 30 χλμ]),

10Τύπος γλώσσας διεπαφής: Αγγλικά

11Εξοπλισμένο με λειτουργία εισαγωγής κινεζικών χαρακτήρων.

12. Μπορεί να φέρει έναν εκτυπωτή (λειτουργία USB προαιρετική);

13Πολλαπλές εκδόσεις αναμετάδοσης συνδυασμού σήματος, τα σήματα μπορούν να υποβληθούν σε λογικές λειτουργίες (ΌΧΙ, AND, OR, NOR, XOR),

"Προσωπική ισχύ" άνω του 1 W·

14. Διαφορετικές μεθόδους ελέγχου ρελέα: παράμετρος->τρόπος ρελέα, ρελέα->τρόπος παράμετρος, λογικός συνδυασμός

λειτουργία, σύνθετη λειτουργία σήματος·

15. Επεξεργασία προγραμμάτων: μπορούν να προγραμματιστούν 120 ομάδες προγραμμάτων και κάθε ομάδα προγραμμάτων μπορεί να έχει μέγιστο αριθμό 100 τμημάτων.

Ακριβότητα: θερμοκρασία ±0,1°C+1 ψηφίο, υγρασία ±1%R.H+1 ψηφίο

Ανάλυση: θερμοκρασία ±0,01°C, υγρασία ±0,1%R.H.

Η κλίση θερμοκρασίας: 0,1 ~ 9,9 μπορεί να ρυθμιστεί.

Διαθέτει λειτουργίες αναμονής και συναγερμού ανώτερου και κατώτερου ορίου.

Σημαντικό σήμα εισόδου θερμοκρασίας και υγρασίας στεγνό και υγρό λαμπτήρα PT100x2.

9 σετ ρυθμίσεων παραμέτρων ελέγχου PID, αυτόματος υπολογισμός PID.

Ηλεκτρονική οθόνη διόρθωσης ξηρού και υγρού λαμπτήρα

1ΠΙΔ αντισυμπληρωματικής κορεσμού

Μέθοδος ελέγχου ισορροπημένης θερμοκρασίας 2BTC + DCC έξυπνος έλεγχος της χωρητικότητας ψύξης + DEC έξυπνος ηλεκτρικός έλεγχος (εξοπλισμός δοκιμής θερμοκρασίας)

Μέθοδος ελέγχου ισορροπημένης θερμοκρασίας και υγρασίας 3BTHC + DCC έξυπνος έλεγχος της χωρητικότητας ψύξης + DEC έξυπνος ηλεκτρικός έλεγχος (εξοπλισμός δοκιμής θερμοκρασίας και υγρασίας)

1. Υιοθετεί το στυλ συνομιλίας οθόνης, δεν απαιτείται εισαγωγή πλήκτρων και οι επιλογές μπορούν να αγγίξουν απευθείας στην οθόνη.

2Οι τιμές θερμοκρασίας (SV) και οι τιμές πραγματικής θερμοκρασίας (PV) εμφανίζονται απευθείας.

3Μπορεί να εμφανίσει τον αριθμό του προγράμματος που εκτελείται επί του παρόντος, το τμήμα, τον υπόλοιπο χρόνο και τον αριθμό των κύκλων.

4Λειτουργία συσσωρευμένου χρόνου.

5Η τιμή ρύθμισης θερμοκρασίας του προγράμματος εμφανίζεται σε γραφική καμπύλη, με τη λειτουργία εμφάνισης σε πραγματικό χρόνο της εκτέλεσης της καμπύλης του προγράμματος.

6. Έχει ξεχωριστή οθόνη επεξεργασίας προγράμματος, και τουλάχιστον 5 τμήματα θερμοκρασίας, υγρασίας και χρόνου μπορούν να εισαχθούν σε κάθε σελίδα.

7Τα κινεζικά και τα αγγλικά μπορούν να αλλάξουν κατά βούληση.

8Η οθόνη προειδοποίησης σφάλματος εμφανίζεται.

9Το φως της οθόνης μπορεί να ρυθμιστεί.

10Η λειτουργία προστασίας της οθόνης μπορεί να ρυθμιστεί σε χρονόμετρο, χρονόμετρο ή χειροκίνητο κλείσιμο.

1Ομάδες προγραμμάτων που μπορούν να χρησιμοποιηθούν: 120 PATTEN κατ' ανώτατο όριο.

2- Χρησιμοποιήσιμη χωρητικότητα μνήμης: 12000 τμήματα συνολικά.

3. Επαναλαμβανόμενη εκτέλεση εντολών: κάθε εντολή μπορεί να εκτελεστεί έως 3200 φορές.

4Το πρόγραμμα δημιουργείται σε συνομιλικό ύφος, με λειτουργίες όπως επεξεργασία, διαγραφή και εισαγωγή.

5. ΤΡΑΜΜΑΤΙΚΟΣ ρυθμισμός χρόνου 0~99 ώρες 59 λεπτά.

6Προγραμματιζόμενη μονάδα ελέγχου χρόνου.

7. Έχει μνήμη προγράμματος εκκενώσεως ισχύος, και ξεκινάει και επαναλαμβάνει αυτόματα την εκτέλεση του προγράμματος μετά την αποκατάσταση της ισχύος.

8Με RS-485 ή RS-232 επικοινωνιακό περιβάλλον.

9Οι γραφικές καμπύλες μπορούν να εμφανίζονται σε πραγματικό χρόνο όταν εκτελείται το πρόγραμμα.

10Έχει τη λειτουργία της αυτόματης ρύθμισης της χωρητικότητας κατάψυξης.

11Έχει προγραμματισμένες λειτουργίες εκκίνησης και διακοπής.

12Με λειτουργία προσαρμογής ημερομηνίας και ώρας.

13. Λειτουργία κλειδαριού κουμπιού και οθόνης (LOCK).

Υπερθέρμανση του συμπιεστή

Υπερέκταση του συμπιεστή

Υπερβολική πίεση του συμπιεστή

Ρυθμιζόμενη διάταξη προστασίας από υπερθερμοκρασία

Εξαιρετική υπερθέρμανση του διαύλου κλιματισμού

Υπερθέρμανση κινητήρα ανεμιστήρα

Προστασία από διαρροές

Σωλήνας θέρμανσης χωρίς προστασία από την ξήρανση με αέρα

Προστασία από υπερφόρτωση και βραχυκύκλωμα

Προστασία κατά της διακοπής ρεύματος

προστασία χαμηλής στάθμης νερού

Επίπεδο έδαφος και καλός εξαερισμός

Καμία έντονη δόνηση γύρω από τη συσκευή

Δεν υπάρχει ισχυρή επιρροή ηλεκτρομαγνητικού πεδίου γύρω από τη συσκευή

Δεν υπάρχουν εύφλεκτες, εκρηκτικές, διαβρωτικές ουσίες και σκόνη γύρω από τον εξοπλισμό

Αφήστε κατάλληλο χώρο για χρήση και συντήρηση γύρω από τον εξοπλισμό, όπως φαίνεται στο παρακάτω σχήμα:

Η απόσταση AB είναι περίπου 1 μέτρο.

Επιτρεπόμενο εύρος διακυμάνσεων τάσης: AC (380±10) V

Επιτρεπόμενο εύρος διακυμάνσεων συχνότητας: (50±0,5) Hz

Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4Ω

Ο χρήστης πρέπει να ρυθμίζει έναν διακόπτη αέρα ή ισχύος αντίστοιχης χωρητικότητας για τον εξοπλισμό στον τόπο εγκατάστασης, ο οποίος πρέπει να είναι ανεξάρτητος για χρήση από τον εξοπλισμό.
