| Ονομασία μάρκας: | Sinuo |
| Αριθμός μοντέλου: | SN881-22m3 |
| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 10 σύνολα/μήνα |

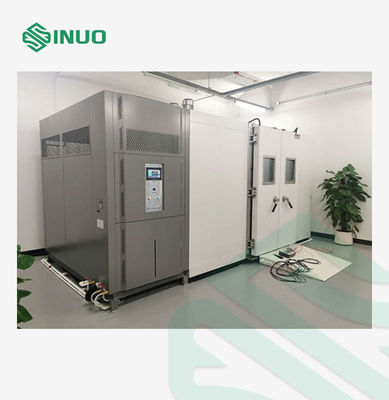

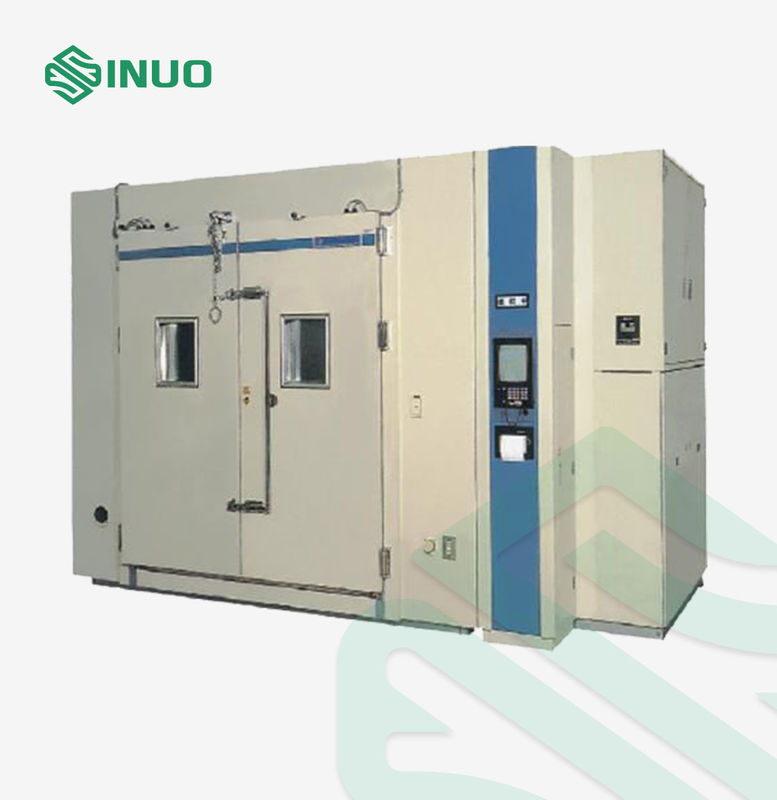

IEC60068-2-30 Ελεγχόμενη αίθουσα υγρασίας και θερμοκρασίας 22m3
Συμμορφωμένα πρότυπα και ρήτρα
IEC60068-2-30:2005 Δοκιμές περιβάλλοντος-Μέρος 2-30: Δοκιμές-Δοκιμή Db: Θέρμανση υγρασίας, κυκλική (κύκλος 12h+12h), IDT
IEC60068-2-78:2012 Δοκιμές περιβάλλοντος-Μέρος 2-78: Δοκιμές-Καμπίνα δοκιμών: υγρασία θερμότητας, σταθερή κατάσταση, IDT
IEC60068-2-1:2007 Δοκιμές για το περιβάλλον-Μέρος 2-1: Δοκιμές-Δοκιμή Α: Ψυχρή, IDT
IEC60068-2-2:2007 Δοκιμές για το περιβάλλον - Μέρος 2-1: Δοκιμές - Δοκιμή Β - Ξηρή θερμότητα, IDT
Πληροφορίες για το προϊόν:
Ο εξοπλισμός αυτός είναι κατάλληλος για δοκιμές αξιοπιστίας προσομοίωσης περιβάλλοντος διαφόρων ηλεκτρικών και ηλεκτρονικών προϊόντων και άλλων προϊόντων, εξαρτημάτων και υλικών,όπως σταθερή υψηλή και χαμηλή θερμοκρασία, σταδιακή αλλαγή και δοκιμές κύκλου.
Περιορισμοί δοκιμών ασφάλειας:
Α) Δοκιμή και αποθήκευση δειγμάτων εύφλεκτων, εκρηκτικών και πτητικών ουσιών
Β) Έλεγχος δειγμάτων διαβρωτικών ουσιών,έλεγχος και αποθήκευση βιολογικών δειγμάτων
Γ) Δοκιμή και αποθήκευση δειγμάτων πηγών ισχυρών ηλεκτρομαγνητικών εκπομπών
Τεχνικές παραμέτρους
| Ονομασία προϊόντος | Τεχνική δοκιμή με σταθερή θερμοκρασία |
| Τρόπος | ΣΕ 881-22m3 |
| Αποτελεσματικός όγκος | 22m3 |
| Μέγεθος εσωτερικού κουτιού | W4500 mm*H2270 mm*D2200 mm |
| Μέγεθος εξωτερικού κουτιού |
Περίπου W5100 mm*H3700 mm*D2800 mm(Χωρίς το μέγεθος της μονάδας) Υπενθύμιση: Παρακαλείστε να ανατρέξετε στο τελικό σχέδιο και να επιβεβαιώσετε τις τρεις θέσεις για τις εξωτερικές διαστάσεις. |
| Απόδοση | |
| Μέθοδος ψύξης | Ψύξη με νερό |
| Πεδίο θερμοκρασίας | 10° ≈ 80°C |
| Περιοχή υγρασίας | 20%-90%RH |
| Αλλαγές θερμοκρασίας/υγρασίας | ±2°C / ±2,0%RH |
| Ακριβότητα ελέγχου της θερμοκρασίας | +/- 0,5C |
| Ακριβότητα ελέγχου υγρασίας | +/- 3% |
| Ομοιότητα θερμοκρασίας | ≤ 2°C |
| Χρόνος θέρμανσης | Από 10 °C έως 80 °C, μέσοι όροι μη γραμμικότητας πλήρους κλίμακας περίπου 2K/λεπτο χωρίς φορτίο |
| Χρόνος ψύξης | Από 80 °C έως 10 °C, μέση μη γραμμική ακρίβεια πλήρους κλίμακας περίπου 2K/λεπτο χωρίς φορτίο |
| Υπερβολική αύξηση και πτώση της θερμοκρασίας | ≤ ± 1°C |
| Σχεδιακό διάγραμμα θερμοκρασίας και υγρασίας |
PS: Τυπική υγρασία 20%~95%HR |
| Δομή και υλικό | |
| Υλικό εξωτερικού κουτιού | Υιοθετήστε προηγμένο χρώμα ψήσιμο σε ψυχρή και θερμή ατσάλινη πλάκα μη στατική νανο |
| Υλικό εσωτερικού κουτιού | Πλάκα από ανοξείδωτο χάλυβα SUS304 |
| Υλικά θερμικής μόνωσης | Πολυουρεθάνιο αφρό υψηλής θερμοκρασίας και ανθεκτικό στη φωτιά |
| Τρίχωμα σφράγισης πλαισίου πόρτας | Τρίχωμα σφράγισης από καουτσούκ σιλικόνης |
| Δύναμη του θαλάμου | Διπλές πόρτες που ανοίγουν έξω, το πλαίσιο της πόρτας και η άκρη του πίνακα της πόρτας είναι εξοπλισμένες με ηλεκτρικές συσκευές θέρμανσης και τάφρο υπερχείλισης |
| Παρατηρητικό παράθυρο από ηλεκτρικό γυαλί θέρμανσης |
Ποσότητα: 2 Τοποθεσία: Στην πόρτα της αίθουσας δοκιμών (ή στον τόπο που ορίζει ο πελάτης) Φόρμα: 3 στρώματα γυαλί ενισχυμένο υπό κενό με ενσωματωμένο αντιαπομίχλιο θερμαντικό στοιχείο |

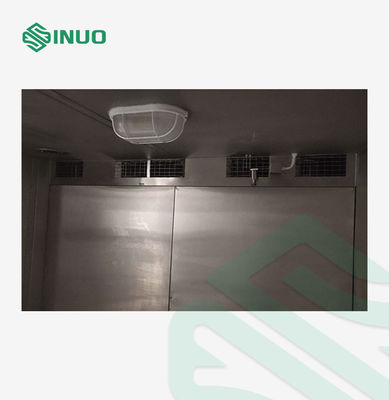

| Φωτισμός | Ανθεκτικός στις εκρήξεις λαμπτήρας εξοικονόμησης ενέργειας υψηλής και χαμηλής θερμοκρασίας |
| Αγωγός ισορροπίας πίεσης | Όλα από κράμα αλουμινίου με αδιάβροχο σύστημα 4 σετ αυτοεπιβαλλόμενων παραθύρων πίεσης |
| Υποκείμενο βάρους | Εργαστηριακό φορτίο: 500KG |
| Τρύπα δειγματοληψίας |
Μια τρύπα διαμέτρου φ100 mm στον αριστερό τοίχο του θαλάμου και εξοπλισμένη με ελαστικό μόνωμα και ελαστικό κάλυμμα ταυτόχρονα.
|
| Αδιάβροχο πάτωμα |

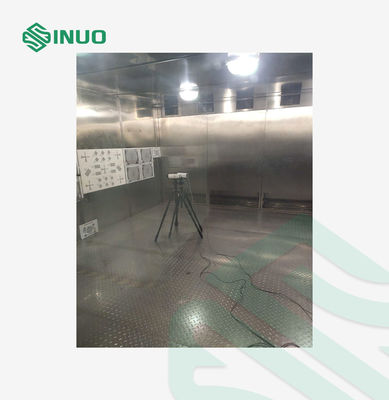

Το πάτωμα υιοθετεί ένα μη ολισθητικό σχεδιασμό από ανοξείδωτο χάλυβα 4,0 mm για να αποτρέψει τον τραυματισμό του προσωπικού κατά τη διάρκεια των εσωτερικών λειτουργιών.
|
| Αποχέτευση |
Το πάτωμα είναι σχεδιασμένο με δεξαμενή αποχέτευσης, και ο θάλαμος δοκιμής δεν έχει νερό μέσα του μετά το τέλος της δοκιμής υψηλής θερμοκρασίας και υγρασίας |
| Κύπελλο ποδιών |
Το ποτήρι του ποτήρι του ηλεκτρικού κουτιού υιοθετεί το πακέτο σιλικόνης ζελέ για να απορροφήσει το σοκ και να προστατεύσει τον συμπιεστή και τη συγκόλληση σωλήνα χαλκού
|
| Θόρυβος ολόκληρης της μηχανής | 80 dB |
| Σύστημα κλιματισμού | |
| Μέθοδος σταθερής θερμοκρασίας | Υιοθέτηση μεθόδου ψύξης ισορροπίας |
| Μέθοδος ψύξης με αέρα | Ψυκτικό σύστημα με συμπίεση καταρράκτη |
| Μηχανή κυκλοφορίας | Ταϊβάν Tatung χαμηλής τάσης κινητήρας επαγωγής |
| Αισθητήρας |
Με αισθητήρα και ελεγκτή μέτρησης θερμοκρασίας και υγρασίας Αισθητήρας αντίστασης πλατίνας PT100 |
| Πύργος αέρα | Πολλαπλής πτέρυγας φυγοκεντρικός ανεμιστήρας κυκλοφορίας, λεπίδα από κράμα αλουμινίου ανθεκτική σε υψηλές και χαμηλές θερμοκρασίες |
| Σύστημα ψύξης | |
| Μέθοδος ψύξης | Αρχικός εισαγόμενος συμπιεστής υψηλής απόδοσης και εξοικονόμησης ενέργειας τύπου αθόρυβας κατάρρευσης |
| Συμπιεστήρας |
Αρχικός εισαγόμενος γερμανικός ημι-ερμητικός συμπιεστής Bitzer. 2 σετ συμπυκνωτών 6HP
|
| Ψυκτικό |
Προστασία του περιβάλλοντος χωρίς φθόριο HFC404A (Honeywell) και ψυκτικό R23 της DuPont
|
| Συμπιεστήρας |
Τύπος κελύφους και σωλήνα υψηλής απόδοσης (ψύξη με νερό)
Εξοπλισμένο με πύργο ψύξης νερού (γνωστή μάρκα) και αγωγό
|
| Εξάτμισμα |
Υψηλής απόδοσης εξατμιστής πτερυγίων με πολλαπλές διατομές με υδροφιλική μεμβράνη (πτερυγία με πάχος)
|
| Διαχωριστής ελαίου |
Έμερσον AW
|
| Βαλβίδα διεύρυνσης |
Βαλβίδα θερμικής επέκτασης Danfoss
|
| Σωληνωτή βαλβίδα |
Ιαπωνία Saginomiya και Danfoss
|
| Άλλα εξαρτήματα |
Όλα τα προϊόντα υψηλής ποιότητας της πρώτης διεθνούς μάρκας (εικόνα δεξιά: φίλτρο ξήρανσης)
|
| Αποτρύπανση |
Παγώσιμο και αποτρύπανση από το σύστημα ψύξης (ο αέρας στο κουτί περνά από τον εξατμιστή κάτω από την θερμοκρασία σημείου δροσιάς και το νερό καταρρέει). * Επιλέξτε πτερύγια εξατμιστήρα με επεξεργασία υδροφιλικής μεμβράνης, καλύτερη απόδοση αφυδάτωσης, επειδή η υδραυλική τάση των πτερύγων αλουμινίου υδροφιλικής μεμβράνης είναι μικρή,οι σταγόνες νερού από την συμπύκνωση του αέρα είναι εύκολο να γλιστρήσουνΗ ατμόσφαιρα της ατμοσφαιρικής πτερύγας είναι πολύ χαμηλή και δεν είναι εύκολο να δημιουργηθούν εμποδιστικές γέφυρες νερού στο κενό των πτερύγων, βελτιώνοντας έτσι σημαντικά την αποτελεσματικότητα της αφυδάτωσης.
|
| Σύστημα θέρμανσης και υγρασίας | |
| Μέθοδος θέρμανσης | Ηλεκτρική θέρμανση |
| Μέθοδος παροχής ατμού | Ανοιχτή άμεση έγχυση, το εσωτερικό της γεννήτριας συνδέεται άμεσα με τον θάλαμο δοκιμής, διατηρώντας την εσωτερική πίεση κοντά στο μηδέν |
| Σωλήνες θέρμανσης |

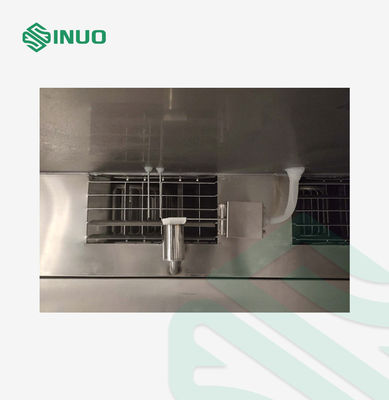

Χρησιμοποιείται ηλεκτρικός σωλήνας θέρμανσης από κράμα νικελίου-χρωμίου από ανοξείδωτο χάλυβα με πτερύγια, σχεδιασμός αντι-MC προσκόλλησης του σωλήνα θέρμανσης, σύνδεση θερμοσίφωσης, ανθεκτικό στη θερμότητα σύρμα,η θέρμανση τοποθετείται στον αγωγό κυκλοφορίας αέρα στο επάνω μέρος του κουτιού, και προσθέτουν γύρω του ανθεκτικά στη φωτιά και θερμομόνωτα υλικά
|
| Τύπος υγρασίας |
Α) Για την υγρασία χρησιμοποιείται κύλινδρο υγρασίας (μέθοδος λέβητα), η οποία είναι ταχύτερη από την παραδοσιακή υγρασία επιφάνειας (τύπος κατσαρόλας νερού) και έχει υψηλότερη ακρίβεια ελέγχου. Στο κουτί. Δεν θα παράγει ρύπανση από ακαθαρσίες όπως κλίμακα, έχει καλή απόδοση χαμηλής υγρασίας και είναι εύκολο να καθαριστεί. Β) Ο σωλήνας ενυδάτωσης υιοθετεί ένα αδιάβροχο περίβλημα από ανοξείδωτο χάλυβα, η αντίσταση μόνωσης είναι μεγαλύτερη από 50MΩ και διαθέτει ελεγκτή πρόληψης ξηρών εγκαυμάτων Γ) Ο κύλινδρος υγρασίας είναι κατασκευασμένος από ανοξείδωτο χάλυβα και διαθέτει παράθυρο παρατήρησης της στάθμης του νερού. D) Χαμηλή θερμοκρασία με ξηρό αέρα
|
| Κεταλλέκτης υγρασίας | Εγκατασταθείσα μέσα στο μηχανοστάσιο |
| Επεξεργασία υδάτων υγρασίας | Εξοπλισμένο με ειδική συσκευή μαλακώσεως νερού, η οποία μπορεί να απομακρύνει αποτελεσματικά τις ακαθαρσίες από το νερό (1 σύνολο συσκευών συστήματος ανάκτησης καθαρού νερού,με φίλτρο ενεργού άνθρακα για το φίλτρο των ακαθαρσιών του νερού). |
| Τα κύρια συστατικά του κυκλώματος ελέγχου |
Τα κύρια στοιχεία του κυκλώματος ελέγχου είναι όλα υψηλής ποιότητας μάρκες
|
Λεπτομέρειες
