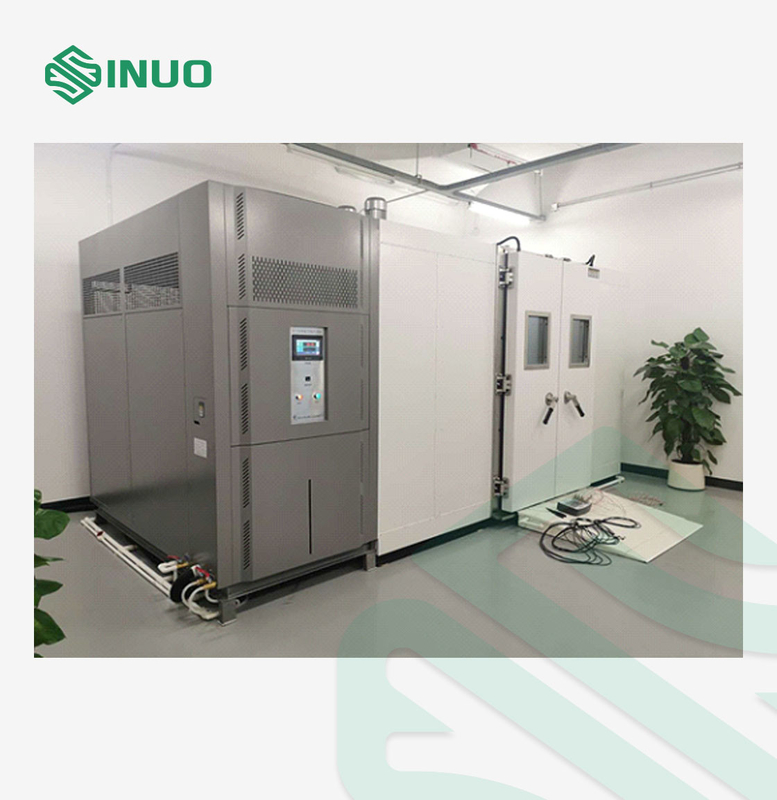

IEC60068-2-1 Θερμοκρασία και υγρασία περιβάλλοντος 12m3

20% RH ~ 98% RH

Ψύξη: 4,5KW*2 τμχ = 9 KW

Θέρμανση: 12KW

Υγρασία: 12KW

Κινητήρας: 0,75KW*6=4,5W

Άλλα: ≈1,5KW

Συνολική εγκατεστημένη ισχύς: Pmax≤39KW (υπόκειται στον τελικό σχεδιασμό)

Μέθοδος: Υδροψύξη.Είναι σταθερό και χαμηλό θόρυβο.Εγχώρια γνωστή μάρκα.

Ροόμετρο: 15T/h

Απαιτήσεις νερού βρύσης: Σωλήνας νερού: 1/2 "πίεση νερού: 0,3 ~ 0,6Mpa

Θερμοκρασία περιβάλλοντος: 5℃~+35℃, σχετική υγρασία: ≤90% RH

Δεν πρέπει να υπάρχουν υψηλές συγκεντρώσεις συστατικών, διαβρωτικά αέρια και εύφλεκτες και εκρηκτικές ατμόσφαιρες τριγύρω

AC380V±10%, 50HZ±1HZ, τριφασικό σύστημα πέντε καλωδίων

Η οπή του καλωδίου τροφοδοσίας βρίσκεται στο κάτω δεξιό πίσω μέρος του θαλάμου δοκιμής

Ο θάλαμος δοκιμής και η μονάδα ψύξης είναι διαιρούμενου σχεδιασμού.Αφού εγκατασταθεί ο εξοπλισμός στη θέση του, ο αγωγός ψύξης και το ηλεκτρικό κύκλωμα συνδέονται και ελέγχονται πριν από την εκκίνηση του μηχανήματος.

Ο ελεγκτής υιοθετεί ένα ανεξάρτητο ερμάριο ελέγχου και εγκαθίσταται στη δεξιά πλευρά του εργαστηρίου.

Ο εξοπλισμός υιοθετεί έναν τύπο split και η μονάδα ψύξης και ο ηλεκτρικός πίνακας ελέγχου εγκαθίστανται στη δεξιά πλευρά του εξοπλισμού.

Η σύνδεση μεταξύ του σώματος του κιβωτίου και της μονάδας υιοθετεί το αντιεκρηκτικό κουτί διακλάδωσης και τον γαλβανισμένο χαλύβδινο σωλήνα και η διαδικασία σύνδεσης συμμορφώνεται με τα σχετικά εθνικά πρότυπα για αντιεκρηκτική προστασία.

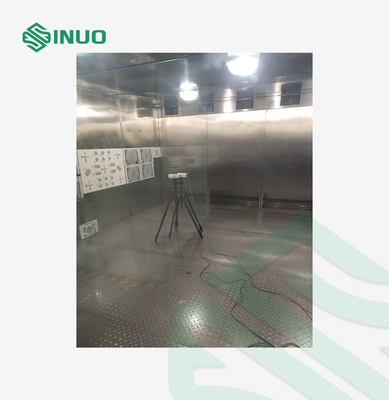

Ο εσωτερικός τοίχος είναι κατασκευασμένος απόΠλάκα από ανοξείδωτο χάλυβα 1,2 mm SUS304, και όλα τα μη σφραγισμένα TIG συγκολλούνται συνεχώς για να διασφαλιστεί ότι δεν υπάρχει διαρροή μετά από μακροχρόνια δοκιμή.

Η κάτω πλάκα είναι μια αντιολισθητική πλάκα από ανοξείδωτο χάλυβα με φέρουσα ικανότητα ≥300kg/m2 (ομοιόμορφο φορτίο).

Το κάτω μέρος του πυθμένα του κιβωτίου έχει υποστεί μερική επεξεργασία και στερεοποιείται.Ενισχυμένη δομή πυθμένα.Η θερμομονωτική απόδοση της θερμομονωτικής στρώσης δαπέδου και του τοίχου του κουτιού.Η επάνω πλάκα είναι συνεπής και οι αυλακώσεις αποστράγγισης είναι δεσμευμένες στο κάτω μέρος.

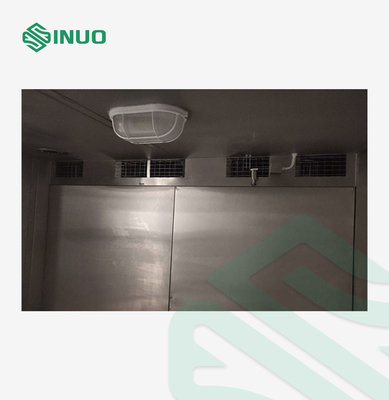

Ο αεραγωγός βρίσκεται πίσω από το στούντιο:

Ο αντιεκρηκτικός κινητήρας είναι εγκατεστημένος στο επάνω μέρος του κιβωτίου, η πτερωτή φυγοκεντρικού ανεμιστήρα από αλουμίνιο είναι εγκατεστημένη στο επάνω μέρος του κιβωτίου δοκιμής και ο αέρας παρέχεται ομοιόμορφα μέσω της εξόδου αέρα του σπειροειδούς για να καλύψει τις απαιτήσεις ομοιομορφίας θερμοκρασίας.

1. Ρυθμίστε 2 διαχωρισμένες πόρτες, το μέγεθος του ανοίγματος της πόρτας (800+800) W×2000Hmm

2. Η πόρτα σφραγίζεται με λωρίδα σφράγισης διπλής στρώσης υψηλής και χαμηλής θερμοκρασίας από μαλακή ελαστική σιλικόνη

3. Ο περιστροφικός μεντεσέ μπορεί να εξασφαλίσει τη γωνία ανοίγματος της πόρτας ≥ 120 μοίρες

4. Το εσωτερικό άκρο της πόρτας ρυθμίζεται με θερμαντικό ιμάντα σταθερής θερμοκρασίας και το σύστημα ελέγχου ενεργοποιεί αυτόματα τον ιμάντα θέρμανσης για απόψυξη ανάλογα με τη θερμοκρασία του στούντιο.

Δύο σετ παραθύρων οπτικής παρατήρησης (400×500mm) είναι εγκατεστημένα στην πύλη.Το τζάμι παρατήρησης είναι κατασκευασμένο από πολυστρωματικό μονωτικό γυαλί επικαλυμμένο με ηλεκτρική θερμαντική μεμβράνη.Το παράθυρο παρατήρησης έχει υψηλή διαπερατότητα φωτός, καλό αποτέλεσμα θερμομόνωσης και κανένα σύρμα αντίστασης στη γυάλινη επιφάνεια.Παρατήρηση και άλλα πλεονεκτήματα, όταν η θερμοκρασία στούντιο είναι χαμηλότερη από τη θερμοκρασία περιβάλλοντος, ο έλεγχος ενεργοποιεί αυτόματα τη λειτουργία αποθαμβώματος του παραθύρου παρατήρησης.

1. Η μηχανή υιοθετεί την επαγγελματική μηχανή: 0.75KW, 6 σετ IP55

2. Το σπειροειδές ανεμιστήρα είναι κατασκευασμένο από αλουμίνιο για να αποτρέπει τους σπινθήρες από την τριβή μεταξύ της πτερωτής και του σπειροειδούς.

3. Τόσο το εσωτερικό όσο και το εξωτερικό περίβλημα είναι εφοδιασμένα με αξιόπιστες γραμμές γείωσης και η επιφάνεια του εξοπλισμού ψεκάζεται με αγώγιμη αντιστατική βαφή για να διασφαλιστεί ότι δεν μπορεί να συσσωρευτεί στατικός ηλεκτρισμός στην επιφάνεια του περιβλήματος του εξοπλισμού.

4. Ο αισθητήρας θερμοκρασίας (PT100) υιοθετεί τον αντιεκρηκτικό αισθητήρα.

5. Η συσκευή θέρμανσης είναι μια θερμάστρα από ανοξείδωτο χάλυβα χωρίς ανοιχτή φλόγα.

6. Η καλωδίωση των αντιεκρηκτικών ηλεκτρικών συσκευών πληροί τις εθνικές απαιτήσεις αντιεκρηκτικής προστασίας.

7. Ρυθμίστε ένα ανεξάρτητο προστατευτικό υπερθέρμανσης, δηλαδή ένα όργανο προστασίας θερμοκρασίας δύο τμημάτων, για να αποτρέψετε τον κίνδυνο υπέρβασης της θερμοκρασίας στο χώρο εργασίας.

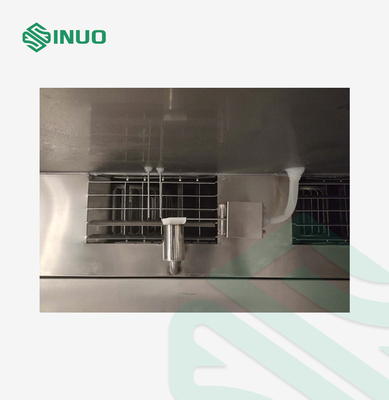

1. Θερμαντικό σύρμα από κράμα νικελίου-χρωμίου

2. Λειτουργία ελέγχου θερμαντήρα: ρύθμιση πλάτους παλμού ίσης περιόδου χωρίς επαφή, SSR (ρελέ στερεάς κατάστασης)

3. Ισχύς θερμαντήρα: ≤12,0KW

Υιοθετείται η αυτόματη συσκευή αναπλήρωσης νερού.Μετά τη σύνδεση του νερού της βρύσης με σωλήνα νερού 1/2", η συσκευή παροχής νερού είναι διεθνούς φήμης μάρκας, η οποία μπορεί αυτόματα να φιλτράρει και να απιονίζει το νερό.

Ροή απιονισμένου νερού: 10L/h

Πίεση νερού: 0,1-0,25Mpa

Σκληρότητα νερού: ≤0,03mol/L (1,5mg/L, υπολογισμένο ως CaCO3) m, το εθνικό πρότυπο για το νερό ύγρανσης, για την παροχή του απιονισμένου νερού που απαιτείται για το τμήμα ύγρανσης του εξοπλισμού

Νέα ψυκτικά που πληρούν τις διεθνείς απαιτήσεις περιβαλλοντικής προστασίας:

1. Βαθμός υψηλής θερμοκρασίας: R404A

2. Βαθμός χαμηλής θερμοκρασίας: R23

1. Η κύρια διαμόρφωση του συστήματος ψύξης υιοθετεί εισαγόμενα εξαρτήματα από την Ευρώπη και τις Ηνωμένες Πολιτείες.Για τη συγκεκριμένη διαμόρφωση, δείτε την κύρια λίστα ρυθμίσεων του εξοπλισμού.

2. Ο εναλλάκτης θερμότητας πλάκας από συγκολλημένο ανοξείδωτο χάλυβα Danfoss χρησιμοποιείται ως συμπυκνωτής εξάτμισης του συστήματος ψύξης καταρράκτη, με μικρή διαφορά θερμοκρασίας μεταφοράς θερμότητας, υψηλή απόδοση ανταλλαγής θερμότητας και συμπαγή εμφάνιση.

3. Για να αποτραπεί η ελεύθερη ροή του αποψυγμένου νερού στον συμπιεστή, τοποθετείται κάτω από τον συμπιεστή ένας δίσκος υποδοχής νερού, ο οποίος συλλέγεται και εκκενώνεται με κεντρικό τρόπο.

4. Εξοπλισμένο με μανόμετρο για την εμφάνιση της πίεσης του συστήματος, το οποίο είναι βολικό για την επιθεώρηση και τη συντήρηση του συστήματος ψύξης

Προκειμένου να μειωθεί ο θόρυβος στο εργαστήριο, υιοθετείται ένα ολοκληρωμένο σχέδιο μείωσης εσωτερικού θορύβου της μονάδας και απορρόφησης κραδασμών του συμπιεστή.

1. Απόσβεση συμπιεστή

1.1 Εγκαταστήστε ελατήρια απορρόφησης κραδασμών και ελαστικά μαξιλαράκια στο κάτω μέρος του συμπιεστή για να μειώσετε τη μετάδοση των κραδασμών του συμπιεστή στο πλαίσιο της μονάδας μέσω της βάσης.

1.2 Οι σωλήνες αναρρόφησης και εξαγωγής του συμπιεστή χρησιμοποιούν μεταλλικούς σωλήνες απορρόφησης κραδασμών από την American Packless ή την Italian Castel για τη μείωση της μετάδοσης κραδασμών μέσω των σωλήνων.

1.3 Ο αγωγός διαδικασίας συμπιεστή υιοθετεί κάμψη απορρόφησης κραδασμών και απομακρυσμένη στερέωση για την αποφυγή συντονισμού

2. Σιγαστήρας στη μονάδα.

Το περίβλημα της μονάδας είναι επικολλημένο με ηχοαπορροφητικό βαμβάκι.Δεδομένου ότι το εσωτερικό της μονάδας χρειάζεται εξαερισμό και απαγωγή θερμότητας, προκειμένου να μειωθεί η μετάδοση του θορύβου στον αέρα, τοποθετούνται ηχητικά διαφράγματα με ηχοαπορροφητικό βαμβάκι στην είσοδο και έξοδο αέρα για μείωση της μετάδοσης ηχητικών κυμάτων στο δωμάτιο. μέσα από τις οπές εξαερισμού.

1. Η συσκευή θέρμανσης είναι αντιεκρηκτική θωρακισμένη θερμάστρα

2. Το ρελέ στερεάς κατάστασης χρησιμοποιείται για εκκίνηση χωρίς επαφή με μηδενική διασταύρωση για να οδηγήσει τη θερμάστρα στη λειτουργία, χωρίς σπινθήρες επαφής και θόρυβο και έχει μεγάλη διάρκεια ζωής.

Χρησιμοποιώντας τον κορεατικό ελεγκτή έγχρωμης οθόνης αφής "Sanyuan" TEIM 2700, τα κύρια χαρακτηριστικά είναι τα εξής:

1. Αληθινή έγχρωμη οθόνη αφής TFT 7 ιντσών, η διεπαφή ανθρώπου-μηχανής μπορεί να επιλεγεί στα κινέζικα ή στα αγγλικά και η μέθοδος λειτουργίας μενού διευκολύνει τους χρήστες να κατακτήσουν τη μέθοδο λειτουργίας του εξοπλισμού.
2. Ακρίβεια οθόνης: θερμοκρασία 0,1℃;χρόνος 0,1 min
3. Μπορούν να επιλεγούν δύο μέθοδοι δοκιμής: σταθερή θερμοκρασία (χειροκίνητη λειτουργία) ή πρόγραμμα (δηλ. προκαθορισμένο πρόγραμμα αυτόματης λειτουργίας)
4. Η λειτουργία του εξοπλισμού έχει υψηλό βαθμό αυτοματισμού.Ρυθμίστε τη θερμοκρασία στόχου ή τις προκαθορισμένες διαδικασίες λειτουργίας του εξοπλισμού.Αφού ενεργοποιηθεί το κουμπί λειτουργίας, το σύστημα μπορεί να καθορίσει αυτόματα αν θα ανοίξει η μονάδα ψύξης, η θέρμανση ή ο ανεμιστήρας.Οι συνάδελφοι μπορούν να προσαρμόσουν αυτόματα την απόδοση θέρμανσης χωρίς υπερβολικές λειτουργίες ή παρακολούθηση από τον χρήστη, μπορεί να επιτευχθεί η ιδανική καμπύλη διαδικασίας δοκιμής.
5. Η προκαθορισμένη λειτουργία εκτέλεσης προγράμματος παρέχει στους χρήστες προκαθορισμό 1000 καμπυλών προγραμμάτων, κάθε καμπύλη μπορεί να ρυθμιστεί έως και 100 βήματα, 6 ομάδες μικρών κύκλων και 10 διαφορετικά προγράμματα μπορούν να συνδεθούν και το πρόγραμμα μπορεί να ανακτηθεί και να αποθηκευτεί για την επόμενη δοκιμή.μπορεί να κληθεί απευθείας.
6. Κατά τη διάρκεια της δοκιμής, σημαντικές παράμετροι αναφοράς όπως η τρέχουσα θερμοκρασία στόχος, η μετρούμενη θερμοκρασία, η έξοδος θέρμανσης, ο χρόνος λειτουργίας και η διαδικασία εκτέλεσης του προγράμματος μπορούν να εμφανιστούν σε πραγματικό χρόνο.
7. Μπορεί να αποθηκεύσει καμπύλες θερμοκρασίας και δεδομένα για 600 ημέρες.
8. Λειτουργία αυτοδιάγνωσης σφαλμάτων, όταν ο εξοπλισμός αποτύχει, θα συναγερμό αυτόματα και θα διακόψει την παροχή ρεύματος.Οι συνάδελφοι θα εμφανίσουν το φαινόμενο σφάλματος και την απλή περιγραφή του σφάλματος στον ελεγκτή και οι χρήστες μπορούν εύκολα να βρουν την αιτία ανάλογα με το σφάλμα.

1. Λειτουργία εγγραφής δεδομένων USB:

2. Μπορείτε να εισαγάγετε απευθείας οποιονδήποτε δίσκο U οπουδήποτε στο αρχείο εγγραφής ιστορικού και να εκτελέσετε λειτουργίες όπως ανάγνωση και ανάλυση στον υπολογιστή.

3. Ισχυρές λειτουργίες λογισμικού υπολογιστή, τυπική διεπαφή Ethernet 10M/100M, αυτόματη απόκτηση διεύθυνσης IP, αναγνώριση δικτύου και εύκολος έλεγχος.

3.1.Κεντρικός υπολογιστής:

Ο κεντρικός υπολογιστής συνδέεται απευθείας σε ένα δοκιμαστικό κουτί μέσω ενός καλωδίου δικτύου

3.2 LAN:

Πολλαπλοί υπολογιστές και πολλαπλές συνδέσεις LAN περιοχής ελέγχου UMC1000

3.3 Απομακρυσμένος συγχρονισμός WEB SERVER.

Η απομακρυσμένη παρακολούθηση μπορεί να πραγματοποιηθεί μέσω της δοκιμής INTERNET NET.

1. Ασφάλεια προσωπικού

1.1 προστασία από διαρροές

2. Ασφάλεια εξοπλισμού:

2.1 Απώλεια φάσης τροφοδοσίας, σφάλμα φάσης, προστασία αστάθειας τάσης.

2.2 Προστασία περιορισμού του ρεύματος βρόχου ελέγχου

2.3 Προστασία υπερφόρτωσης κινητήρα ανεμιστήρα

2.4 Προστασία από υπερφόρτωση ρεύματος συμπιεστή

2.5 Προστασία υπερθέρμανσης συμπιεστή

2.6 Προστασία συμπιεστή υψηλής πίεσης

2.7 Προστασία βραχυκυκλώματος θερμαντήρα

2.8 Προστασία από διαρροές εξοπλισμού

2.9 Δευτερεύουσα ανεξάρτητη λειτουργία προστασίας από υπερβολική θερμοκρασία

Θερμοκρασία: 5℃-35℃

Σχετική υγρασία: ≤85

Ατμοσφαιρική πίεση: 80-106 kPa

Δεν υπάρχει ισχυρή δόνηση τριγύρω.

Χωρίς άμεσο ηλιακό φως ή άμεση ακτινοβολία από άλλες πηγές θερμότητας.

Χωρίς ισχυρή ροή αέρα: όταν ο περιβάλλοντα αέρας πρέπει να αναγκαστεί να ρέει, καμία ροή αέρα δεν διοχετεύεται απευθείας στο κουτί.

Δεν υπάρχει ισχυρό ηλεκτρομαγνητικό πεδίο γύρω.

Δεν υπάρχει υψηλή συγκέντρωση σκόνης και διαβρωτικών ουσιών τριγύρω.

Τάση και συχνότητα: AC380V±10%, 50Hz, τριφασικό τετρασύρμα + προστατευτικό καλώδιο γείωσης

Αντίσταση γείωσης προστατευτικού καλωδίου γείωσης: Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4Ω
