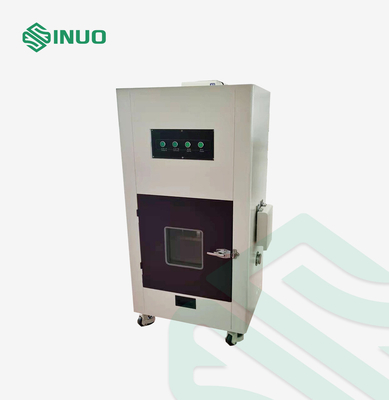

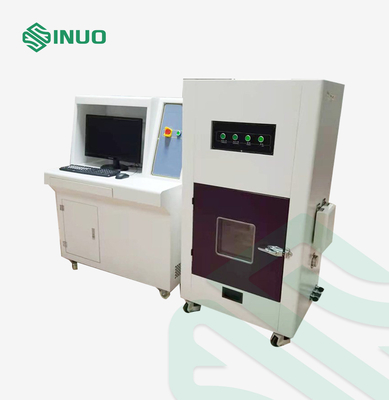

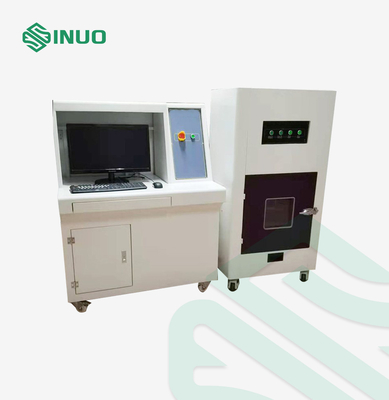

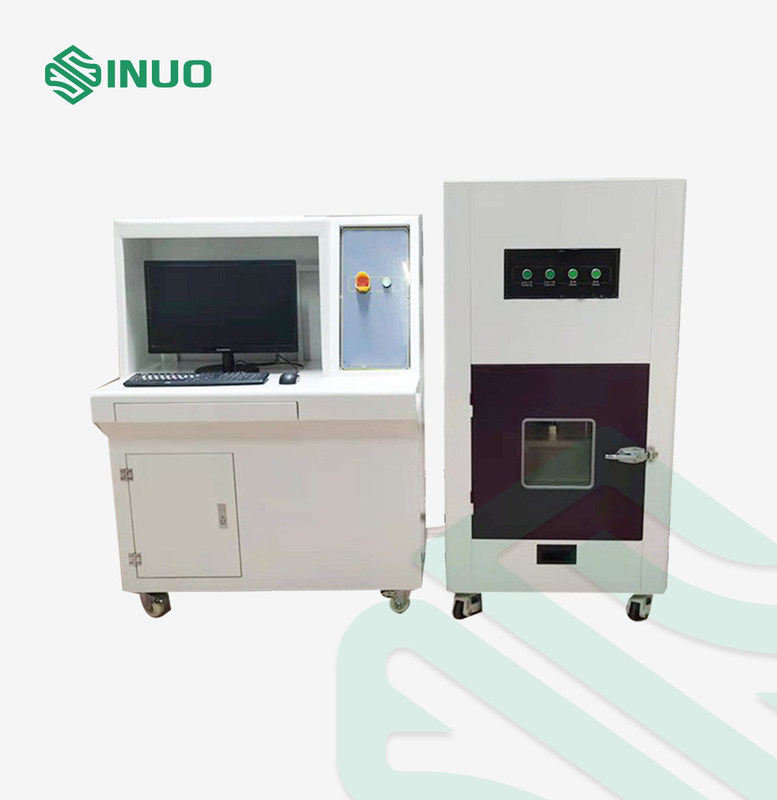

ΑΙΣ 038 Δοκιμαστήριο διείσδυσης μπαταρίας ηλεκτρικού οχήματος

1. Τεχνικός δείκτης διέλασης

Εύρος θερμοκρασίας

Η περιοχή δοκιμής είναι εξοπλισμένη με σύστημα παρακολούθησης κάμερας υψηλής ευκρίνειας με αντιεκρηκτική προστασία (με προστατευτικό κάλυμμα) και μπορεί να ελεγχθεί από απόσταση για να διασφαλιστεί ότι τα δεδομένα είναι εξοπλισμένα με τουλάχιστον 3 εκατομμύρια pixel.

Δοκιμή εξώθησης μιας μπαταρίας:

(1) Δοκιμή σύμφωνα με τις ακόλουθες συνθήκες.

-- Κατεύθυνση εξώθησης: πίεση κάθετη στην πλάκα της μπαταρίας (βλ. Εικόνα 1).

-- Μορφή πλάκας εξώθησης: μισός κύλινδρος με ακτίνα 75 mm, το μήκος του μισού κυλίνδρου (L) είναι μεγαλύτερο από το μέγεθος της μπαταρίας που πρόκειται να εξωθηθεί.

-- Βαθμός εξώθησης: Σταματήστε την εξώθηση όταν η τάση φτάσει τα 0V ή σπάσει το κέλυφος.

(2) Παρατηρήστε για 1 ώρα.

(3) Πρότυπα επιθεώρησης: χωρίς έκρηξη, χωρίς πυρκαγιά.

Δοκιμή διέλασης πακέτου μπαταριών

(1) Μορφή πλάκας εξώθησης:

Ημικύλινδρος με ακτίνα 75 mm, το μήκος του μισού κυλίνδρου είναι μεγαλύτερο από το μέγεθος της εξωθημένης μπαταρίας, αλλά όχι περισσότερο από 1 m.

(2) Κατεύθυνση εξώθησης:

Η κατεύθυνση στην οποία η μονάδα μπαταρίας είναι πιο ευάλωτη σε εξώθηση στη διάταξη του οχήματος είναι η ίδια.Εάν η κατεύθυνση που είναι πιο ευαίσθητη στην εξώθηση δεν είναι διαθέσιμη, εφαρμόζεται πίεση κάθετα προς την κατεύθυνση της διάταξης μιας μπαταρίας.

(3) Βαθμός εξώθησης

Η παραμόρφωση της μονάδας μπαταρίας φτάνει το 30% ή η πίεση εξώθησης φτάνει το 1000 φορές το βάρος της μονάδας μπαταρίας και τις μεγαλύτερες τιμές που αναφέρονται στον Πίνακα 2 παρακάτω.

Πίνακας 2 Πίνακας επιλογής πίεσης εξώθησης

-- Κρατήστε για 10 λεπτά.

Σύστημα απόκτησης δύναμης: Αισθητήρας δύναμης Coriolis υψηλής ακρίβειας 20000KG για την κάλυψη διαφορετικών δοκιμών

Ταυτόχρονα, η ακρίβεια δοκιμής δύναμης είναι εντός ± 0,5%FS.

Σύστημα ισχύος:

Εναλλασσόμενος σερβοκινητήρας;

Πρόγραμμα οδήγησης Ac?

Μειωτήρας ατέρμονων γραναζιών

Η Ταϊβάν εισήγαγε σφαιρική βίδα υψηλής ακρίβειας.

Σύστημα ελέγχου:

Η λειτουργία ελέγχου Pulse Command κάνει τον έλεγχο πιο ακριβή.

Εύρος ελέγχου ταχύτητας: 1~20mm/S;

Η ρύθμιση της κεντρικής πλακέτας έχει τις λειτουργίες γρήγορης χονδροειδούς ρύθμισης και αργής λεπτομέρειας.

Αυτόματη επιστροφή στην προέλευση και αυτόματη αποθήκευση μετά τη δοκιμή.

Το λογισμικό διεπαφής δοκιμής Deluxe μπορεί να επιτύχει σταθερή ταχύτητα, μετατόπιση θέσης, σταθερό φορτίο (μπορεί να ρυθμίσει τον χρόνο αναμονής),

Ο τρόπος ελέγχου του σταθερού ρυθμού αύξησης φορτίου, του σταθερού ρυθμού αύξησης τάσης, του σταθερού ρυθμού αύξησης της τάσης και ούτω καθεξής μπορεί να συνδυαστεί με τη λειτουργία ελέγχου πολλαπλών σταδίων

Ικανοποιήστε διαφορετικές απαιτήσεις δοκιμής.

Πλήρης μετατόπιση:

Κωδικοποιητής 1000 P/R, διπλής ακρίβειας;

Ο κωδικοποιητής LINE DRIVE έχει ισχυρή ικανότητα κατά των παρεμβολών.

Ανάλυση μετατόπισης 0,5mm;

Συσκευή ασφαλείας:

Συσκευή διακοπής λειτουργίας έκτακτης ανάγκης υπερφόρτωσης.

Συσκευή ορίου ταξιδιού πάνω και κάτω.

Λειτουργία αυτόματης διακοπής σημείου διακοπής.

Οι υπολοιποι:

Λειτουργία τερματισμού τάσης: Κατά τη δοκιμή της εξωτερικής τάσης της μπαταρίας, η τάση διακοπής μπορεί να ρυθμιστεί και στα δύο άκρα της μπαταρίας

Όταν η τάση πέσει στην καθορισμένη τάση, το σήμα εξόδου σταματά το σύστημα.

Κύρια διεπαφή λογισμικού ελέγχου

5. 02

Ρύθμιση διεπαφής

Γραφική παράσταση
