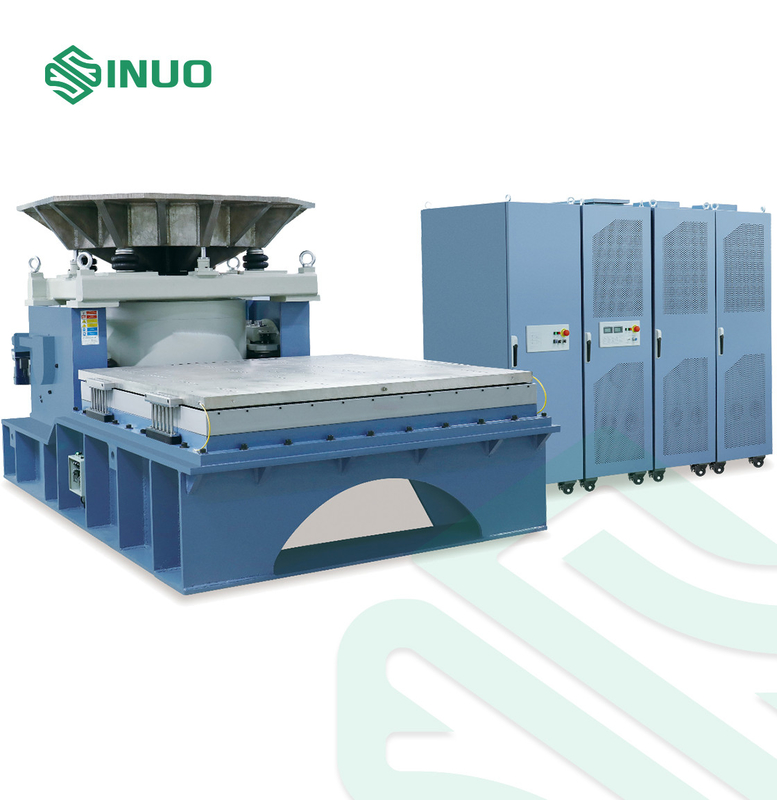

Mil-STD810G το νερό δρόσισε την ηλεκτρομαγνητική μηχανή δοκιμής δόνησης

MIL-STD810G υδρόψυκτο μηχάνημα δοκιμής ηλεκτρομαγνητικών κραδασμών

Επισκόπηση εξοπλισμού

Δοκιμή κραδασμών είναι η πράξη της διέγερσης ή του σοκαρίσματος ενός εξαρτήματος ή συσκευής για να δούμε πώς θα αντιδρούσε σε πραγματικό περιβάλλον.Το εύρος εφαρμογής της δοκιμής κραδασμών είναι εξαιρετικά ευρύ, από βιομηχανικά προϊόντα όπως πλακέτες κυκλωμάτων, αεροσκάφη, πλοία, ρουκέτες, βλήματα, αυτοκίνητα και οικιακές συσκευές.

Η Laberton μπορεί να σας παρέχει ολόκληρο το πρόγραμμα διέγερσης και δοκιμών και να αποδείξει την ποιότητα των προϊόντων για εσάς σύμφωνα με εθνικά και διεθνή πρότυπα, όπως GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Τύπος επιλογής μηχανής δόνησης και διάγραμμα δομής γεννήτριας κραδασμών

Οι συνθήκες δοκιμής που παρέχονται από την εταιρεία του πελάτη·

Τύπος δοκιμής: Ημιτονοειδής σάρωση.Τυχαίος;Κλασικό σοκ;

Εύρος απόκρισης συχνότητας: 1-2700Hz

Τύπος: A(g)=(2πf)2Dcm/980≒A=0,002DmmF²

D=A/0,002F²F=M(kg) ×A(g)

Τεχνικές παράμετροι

Εισαγωγή τεχνολογίας και λειτουργίας προϊόντος

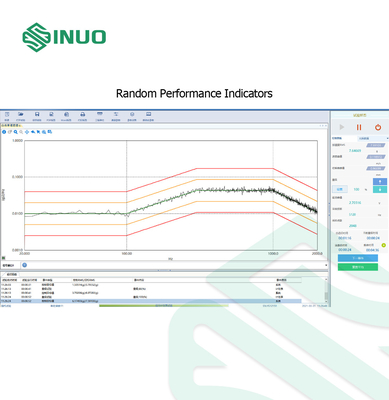

Τυχαίοι Δείκτες Απόδοσης

Η λειτουργία τυχαίου ελέγχου VCS5X παρέχει γρήγορο και ακριβή έλεγχο τυχαίας δόνησης.Ο προσαρμοστικός αλγόριθμος ελέγχου που βασίζεται στη συνάρτηση μεταφοράς μπορεί γρήγορα να ανταποκριθεί στη μη γραμμικότητα του συστήματος, στο σημείο δόνησης συντονισμού και στην αλλαγή του δυναμικού φορτίου, βελτιώνοντας σημαντικά την ακρίβεια ελέγχου του και επιτυγχάνοντας γρήγορο χρόνο βρόχου.

Μέθοδος ελέγχου

Μέθοδος εξισορρόπησης: Λειτουργία μεταφοράς

Βρόχος ελέγχου: Προσαρμοστικός έλεγχος που βασίζεται στην ενημέρωση της λειτουργίας μεταφοράς, ο οποίος μπορεί να ανταποκριθεί γρήγορα σε αλλαγές στη μη γραμμικότητα του συστήματος, στα σημεία δόνησης συντονισμού και στα δυναμικά φορτία

ελέγχου της απόδοσης

Δυναμική περιοχή: 90dB

Ακρίβεια ελέγχου: ±1dB

Χρόνος κλειστού βρόχου: τυπική τιμή 100 mS

σήμα κίνησης

Ένα συνεχές Gaussian τυχαίο σήμα.

Παράμετροι ελέγχου

Εύρος συχνοτήτων: από 0 έως 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

Ανάλυση: 100, 200, 400, 800, 1600, 3200, 6400 φασματικές γραμμές

Στρατηγική ελέγχου: έλεγχος ενός καναλιού, σταθμισμένος έλεγχος, μέγιστη τιμή, ελάχιστη τιμή

Αριθμός βαθμών ελευθερίας (DOF): 12~3160

Συντελεστής κοπής (διάτμηση σίγμα): 2~100

Ποσοστό στοίβαξης: Κανένα, 50%, 75%

Φάσμα στόχου

Σημείο διασταύρωσης: ορίζεται με βάση το μέγεθος ή την κλίση, ο αριθμός των σημείων διέλευσης δεν είναι περιορισμένος

Υπολογισμός σημείου διασταύρωσης: Αυτόματος υπολογισμός της τιμής συχνότητας διασταύρωσης κάθε τμήματος.

Φάσμα ανοχής: Ορίστε τη γραμμή συναγερμού και τη γραμμή διακοπής σε dB ή % σε σχέση με το φάσμα στόχου

Έλεγχος εγκυρότητας: Αυτόματος έλεγχος της εγκυρότητας των καθορισμένων σημείων τομής

Όριο ανοχής RMS: υπολογίζεται αυτόματα με βάση το φάσμα ανοχής ή ορίζεται χειροκίνητα από τον χρήστη.

Υπολογισμός RMS: Αυτόματος υπολογισμός μετατόπισης, ταχύτητας και επιτάχυνσης Τιμές RMS και εκτιμώμενες τιμές κορυφής.

Ρύθμιση RMS: Προσαρμόστε την τιμή RMS χειροκίνητα ή ρυθμίζοντας τη μετατροπή ντεσιμπέλ.

Τύπος επιτάχυνσης: λογαριθμική, dB

Μηχανικές Μονάδες: Imperial, Metric

Εμφάνιση: Αυτόματη εμφάνιση του φάσματος αναφοράς με όρια ανοχής που ορίζονται σύμφωνα με το φάσμα αναφοράς.

Προ-δοκιμή

Επίπεδο προ-δοκιμής: 0,1~100%

Ταχύτητα εκκίνησης: γρήγορη, αργή

Αρχική μονάδα δίσκου: Αρχική τάση εκκίνησης που καθορίζεται από το χρήστη

Μέγιστο όριο μονάδας δίσκου: Μέγιστη τάση κίνησης που ορίζεται από το χρήστη για προ-δοκιμή

Σχέδιο δοκιμής εκτέλεσης

Δοκιμαστικά συμβάντα: Μέγεθος και Δυναμικός χρόνος εκτέλεσης

Έλεγχος διακοπής: απενεργοποιημένο, ενεργό

Βρόχος ελέγχου: ανοιχτός βρόχος, κλειστός βρόχος

Αποθήκευση αποτελεσμάτων: bitmap οθόνης, ενεργό παράθυρο, όλα τα παράθυρα, αυτόματη αποθήκευση καθορισμένου περιεχομένου

Δημιουργήστε αναφορές δοκιμών: απλή αναφορά, πλήρης αναφορά

Παύση πειράματος: ρύθμιση χρόνου παύσης

Βρόχος: ορίστε την αρχή και το τέλος του βρόχου και τον αριθμό των βρόχων

Ακολουθία δοκιμής εκτέλεσης: εναλλαγή και εκτέλεση πολλαπλών δοκιμών στη σειρά

Ασφάλεια

Έλεγχος διακοπής γραμμής: Ελέγξτε αυτόματα τον αριθμό των γραμμών εκτός ανοχής και συγκρίνετε με την επιτρεπόμενη τιμή, ο ρυθμός διακοπής γραμμής είναι 0~1

Όριο πραγματικής τιμής: Ελέγξτε εάν η πραγματική τιμή του χειριστηρίου υπερβαίνει το καθορισμένο μέγιστο και ελάχιστο όριο

Χειροκίνητη ματαίωση: Ο χρήστης μπορεί να σταματήσει τη δοκιμή με το "Stop" στον πίνακα ελέγχου και το κουμπί "ABORT" στον μπροστινό πίνακα του κουτιού ελέγχου

Εκτέλεση: Ο πιο γρήγορος τρόπος είναι να πατήσετε το "ABORT" για να διακόψετε τη δοκιμαστική εκτέλεση απευθείας από το υλικό.

Οριακές τιμές πίνακα κραδασμών: μέγιστη επιτάχυνση, ταχύτητα, μετατόπιση.

Προ-δοκιμή: Χρησιμοποιήστε σήματα μικρής κλίμακας για να ελέγξετε τον βρόχο ελέγχου του συστήματος και την απόδοση του συστήματος, να ελέγξετε τη λειτουργία μεταφοράς συστήματος κ.λπ.

Δοκιμή: Συνεχής αυτόματη ανίχνευση ανοιχτού βρόχου, επιθεώρηση υπερφόρτωσης, συναγερμός, επιθεώρηση ζώνης ανοχής διακοπής, επιθεώρηση ορίου διακοπής RMS, μέγεθος εκκίνησης, διακοπής και αλλαγής με τον ρυθμό που καθορίζεται από τον χρήστη, όριο σήματος κίνησης.

Κυμαινόμενο φάσμα στόχου: Όταν αλλάζει το μέγεθος, το φάσμα στόχου, η ανοχή συναγερμού και διακοπής ακολουθούν την τρέχουσα αλλαγή μεγέθους και ελέγχουν αυτόματα τον αριθμό των γραμμών εκτός ανοχής στην τρέχουσα δοκιμή μεγέθους

Ευαισθησία ανοιχτού βρόχου: μη ευαίσθητη, κανονική, ευαίσθητη.

Χειροκίνητη λειτουργία κατά τη διάρκεια της δοκιμής

Εκτελέστε ανοιχτές ενέργειες: διακοπή ή έναρξη δοκιμής, παύση ή συνέχιση μιας δοκιμής

Ρύθμιση επιπέδου: αυξήστε ή μειώστε το επίπεδο χειροκίνητα ή ρυθμίστε το επίπεδο απευθείας

Άλμα τρεξίματος: μεταβείτε χειροκίνητα στο επόμενο συμβάν του προγράμματος

Λειτουργία ελέγχου εκτέλεσης: έγκυρη ή μη έγκυρη για ανίχνευση διακοπής, έλεγχος ανοικτού ή κλειστού βρόχου

Λειτουργία εμφάνισης: προσθήκη/διαγραφή δρομέα, προσθήκη/διαγραφή παραθύρου, αλλαγή περιεχομένου ή διεπαφής οθόνης κ.λπ.

Αναφορά δοκιμής: δημιουργία αναφοράς δοκιμής WORD/PDF

Δρομείς κορυφής/κοιλάδας: Αυτόματος εντοπισμός και σήμανση κορυφής/κοιλάδας

Κανονικός κέρσορας: μονός δρομέας, διπλός δρομέας, διαβάστε τα X, Y της θέσης που δείχνει ο κέρσορας

Αρμονικοί δρομείς: επισημάνετε αρμονικές

Ηλεκτρονική εμφάνιση κατάστασης

Βασικές παράμετροι: μέγεθος ρεύματος, τιμή αιχμής της τάσης οδήγησης, επιτάχυνση στόχος, ταχύτητα, τιμή μετατόπισης και τιμή RMS ελεγχόμενης επιτάχυνσης

Χρόνος: συνολικός χρόνος λειτουργίας, χρόνος πλήρους κλίμακας, τρέχων χρόνος κλίμακας, χρόνος που απομένει

Τρέχουσα κατάσταση: παύση, προ-δοκιμή, δοκιμαστική εκτέλεση, συναγερμός και διακοπή δοκιμής κ.λπ.

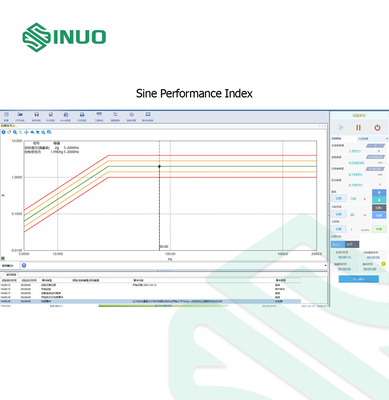

Δείκτης Sine Performance

Το σύστημα ημιτονοειδούς ελέγχου VCS εκτελεί αποτελεσματική σάρωση ημιτονοειδούς συχνότητας και έλεγχο σταθερής συχνότητας δημιουργώντας ένα συνεχές ημιτονοειδές κύμα σάρωσης 1Hz έως 10000Hz.Το σήμα κίνησης παράγει μια πραγματική αναλογική σάρωση.Ο προσαρμοστικός αλγόριθμος ελέγχου που βασίζεται στην ενημέρωση του πλάτους του ημιτονοειδούς σήματος μπορεί να ανταποκριθεί γρήγορα στις αλλαγές του συστήματος και έχει υψηλή ακρίβεια ελέγχου και δυναμικό εύρος ελέγχου.

Μέθοδος ελέγχου

Μέθοδος εξισορρόπησης: συνάρτηση μεταφοράς

Βρόχος ελέγχου: προσαρμοστικός έλεγχος που βασίζεται στην ενημέρωση πλάτους σήματος ημιτονίου, ο οποίος μπορεί να ανταποκριθεί γρήγορα σε αλλαγές στη μη γραμμικότητα του συστήματος, στα σημεία δόνησης συντονισμού και στα δυναμικά φορτία

Έλεγχος απόδοσης

Δυναμική περιοχή: 110dB

Χρόνος κλειστού βρόχου: 10ms

Σήμα κίνησης: παρέχει αναλογικό σήμα σάρωσης ημιτόνου ποιότητας

Παραμόρφωση κυματομορφής: <0,3%

Αναλογία σήματος προς θόρυβο μεγαλύτερη από 100 dB

Ανάλυση συχνότητας: 0,01%

Παράμετροι ελέγχου

Στρατηγική ελέγχου: έλεγχος ενός καναλιού, σταθμισμένος έλεγχος, μέγιστη τιμή, ελάχιστη τιμή

Τρόπος λειτουργίας: χειροκίνητη, αυτόματη

Αναλογικό εύρος ζώνης φίλτρου: αναλογικό εύρος ζώνης, σταθερό εύρος ζώνης

Αισθητήρας μετατόπισης - χαμηλοπερατό φίλτρο: 0,1~18750Hz

Ανάλυση τομέα χρόνου: ≥10ms

Ρυθμός εκκίνησης: 1~120dB

Γραμμική συχνότητα σάρωσης: 0,01~6000Hz/min

Συχνότητα λογαριθμικής σάρωσης: 0,01~100 Οκτ/λεπτό,

Εύρος συχνοτήτων: 1Hz~10000Hz

Παράμετροι σάρωσης

Λειτουργία σάρωσης συχνότητας: γραμμική, λογαριθμική

Διάρκεια σάρωσης: χρόνοι σάρωσης συχνότητας, χρόνος

Ρυθμός σάρωσης: Ο ρυθμός σάρωσης μπορεί να οριστεί για κάθε συμβάν σάρωσης

Αρχική κατεύθυνση: πάνω, κάτω

Ρύθμιση συχνότητας: κατώτερο όριο συχνότητας, χαμηλότερο όριο συχνότητας, συχνότητα εκκίνησης

Παράμετροι κατοίκου

Συχνότητα: ορίστε τη συχνότητα παραμονής

Διάρκεια: αριθμός σαρώσεων, χρόνος

Φάσμα στόχου

Ανάλυση: μέγιστη 4096 πόντοι

Σημείο διασταύρωσης: ορίζεται με βάση το μέγεθος ή την κλίση, ο αριθμός των σημείων διέλευσης δεν είναι περιορισμένος

Μέγεθος: επιτάχυνση, ταχύτητα, μετατόπιση

Κλίση: σταθερή επιτάχυνση, σταθερή ταχύτητα, σταθερή μετατόπιση

Φάσμα ανοχής: Ορίστε τη γραμμή συναγερμού και τη γραμμή διακοπής σε dB ή % σε σχέση με το φάσμα στόχου

Έλεγχος εγκυρότητας: Αυτόματος έλεγχος της εγκυρότητας των καθορισμένων σημείων τομής

Υπολογισμός κορυφής: υπολογίζει αυτόματα την τιμή κορυφής της μετατόπισης, της ταχύτητας και της επιτάχυνσης.

Μηχανικές Μονάδες: Imperial, Metric

Εμφάνιση: Αυτόματη εμφάνιση του φάσματος αναφοράς με όρια ανοχής που ορίζονται σύμφωνα με το φάσμα αναφοράς.

Υπολογισμός σημείου διασταύρωσης: Αυτόματος υπολογισμός της τιμής συχνότητας διασταύρωσης κάθε τμήματος.

Τύπος επιτάχυνσης: λογαριθμική, dB

Έναρξη δοκιμής

Ταχύτητα εκκίνησης: γρήγορη, αργή

Αρχική μονάδα δίσκου: Αρχική τάση εκκίνησης που καθορίζεται από το χρήστη

Maximum Drive Limit: Αυξάνεται η μέγιστη τάση μετάδοσης κίνησης για δοκιμές που καθορίζονται από το χρήστη

Σχέδιο δοκιμής εκτέλεσης

Δοκιμαστικά γεγονότα: σκούπισμα, παραμονή, βήμα

Έλεγχος διακοπής: απενεργοποιημένο, ενεργό

Βρόχος ελέγχου: ανοιχτός βρόχος, κλειστός βρόχος

Βρόχος: ορίστε την αρχή και το τέλος του βρόχου και τον αριθμό των βρόχων

Παύση πειράματος: ρύθμιση χρόνου παύσης

Αποθήκευση αποτελεσμάτων: bitmap οθόνης, ενεργό παράθυρο, όλα τα παράθυρα, αυτόματη αποθήκευση καθορισμένου περιεχομένου

Δημιουργήστε αναφορές δοκιμών: απλή αναφορά, πλήρης αναφορά

Ακολουθία δοκιμής εκτέλεσης: εναλλαγή και εκτέλεση πολλαπλών δοκιμών στη σειρά

Χειροκίνητη λειτουργία κατά τη διάρκεια της δοκιμής

Εκτελέστε ανοιχτές ενέργειες: διακοπή ή έναρξη δοκιμής, παύση ή συνέχιση μιας δοκιμής

Ρύθμιση επιπέδου: αυξήστε ή μειώστε το επίπεδο με χειροκίνητα βήματα και μπορείτε επίσης να ρυθμίσετε το επίπεδο απευθείας

Έλεγχος σάρωσης συχνότητας: αλλαγή συχνότητας, αύξηση/μείωση συχνότητας, αλλαγή κατεύθυνσης σάρωσης, χειροκίνητη ρύθμιση συχνότητας

Κατεύθυνση σάρωσης: αλλάξτε την κατεύθυνση σάρωσης

Run Jump: Μη αυτόματη μεταφορά στο επόμενο συμβάν του προγράμματος, μη αυτόματη μεταφορά στο επόμενο πρόγραμμα

Λειτουργία ελέγχου εκτέλεσης: έγκυρη ή μη έγκυρη για ανίχνευση διακοπής, έλεγχος ανοικτού ή κλειστού βρόχου

Λειτουργία εμφάνισης: προσθήκη/διαγραφή δρομέα, προσθήκη/διαγραφή παραθύρου, αλλαγή περιεχομένου εμφάνισης ή αναφοράς διεπαφής κ.λπ.

Αναφορά δοκιμής: δημιουργία αναφοράς δοκιμής WORD/PDF

Ηλεκτρονική εμφάνιση κατάστασης

Βασικές παράμετροι: μέγεθος ρεύματος, τιμή αιχμής της τάσης οδήγησης, στόχος και ελεγχόμενη επιτάχυνση

Χρόνος: συνολικός χρόνος λειτουργίας, χρόνος λειτουργίας πλήρους κλίμακας, τρέχων χρόνος κλίμακας, χρόνος που απομένει

Τρέχουσα κατάσταση: παύση, προ-δοκιμή, δοκιμαστική εκτέλεση, συναγερμός και διακοπή δοκιμής κ.λπ.

ασφάλεια

Χειροκίνητη διακοπή: Ο χρήστης μπορεί να διακόψει τη δοκιμαστική λειτουργία μέσω του κουμπιού "Stop" στον πίνακα ελέγχου και του κουμπιού "ABORT" στον μπροστινό πίνακα του κουτιού ελέγχου.Ο πιο γρήγορος τρόπος είναι να πατήσετε το "ABORT" για να διακόψετε απευθείας τη δοκιμαστική εκτέλεση μέσω του υλικού.

Οριακές τιμές πίνακα κραδασμών: μέγιστη επιτάχυνση, ταχύτητα, μετατόπιση.

Δοκιμή: Συνεχής αυτόματη ανίχνευση ανοιχτού βρόχου, επιθεώρηση υπερφόρτωσης, συναγερμός, επιθεώρηση ζώνης ανοχής διακοπής, μέγεθος εκκίνησης, διακοπής και αλλαγής με τον ρυθμό που καθορίζεται από τον χρήστη, όριο σήματος κίνησης.

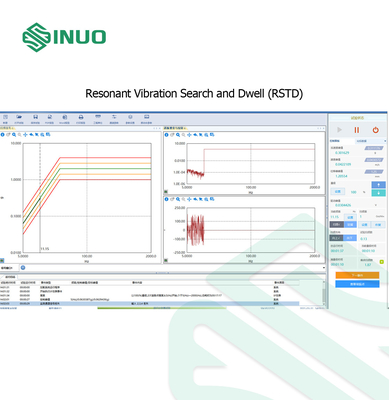

Αναζήτηση και παραμονή ηχητικής δόνησης (RSTD)

Το VCS Resonant Vibration Search and Dwell παρέχει τις λειτουργίες αναζήτησης συντονισμού και παραμονής.Ο μοναδικός αλγόριθμος παρακολούθησης του συστήματος μπορεί να παρακολουθεί γρήγορα και με ακρίβεια τη συχνότητα δόνησης συντονισμού.Η αναζήτηση και παραμονή αρμονικής δόνησης περιλαμβάνει όλους τους δείκτες ημιτονοειδούς ελέγχου και περιλαμβάνει επίσης τους ακόλουθους δείκτες.

Αναζήτηση συντονισμού

Λειτουργία μεταφοράς: οποιοδήποτε ζεύγος καναλιών εισόδου ή δοκιμή μεταξύ ενός καναλιού εισόδου και ενός καναλιού ελέγχου

Εύρος αναζήτησης: συχνότητες έναρξης και διακοπής που μπορεί να επιλέξει ο χρήστης εντός του εύρους συχνοτήτων που ορίζεται από το φάσμα αναφοράς

Ρυθμός σάρωσης: προεπιλεγμένος ρυθμός σάρωσης, ειδικός ρυθμός σάρωσης που καθορίζεται από τον χρήστη

Κριτήρια ανίχνευσης: αναγνώριση συντονισμού με βάση την τιμή q, το πλάτος της συνάρτησης μεταφοράς ή και τα δύο

Κατοικώ

Λειτουργία δοκιμής: δύο λειτουργίες: 1) παραμονή κατά την αναζήτηση συντονισμού.2) μετά την ολοκλήρωση της αναζήτησης, μείνετε σύμφωνα με τη λίστα παραμονής, αυτή η λειτουργία επιτρέπει στον χρήστη να τροποποιήσει τη λίστα παραμονής

Λειτουργία παραμονής: παραμονή σταθερής συχνότητας, παραμονή παρακολούθησης

Χρόνος παραμονής σταθερής συχνότητας: χρόνος, αριθμός κύκλων.ή ταχύτητα μετατόπισης πλάτους

Παρακολούθηση κριτηρίων διαμονής: επίτευξη του καθορισμένου χρόνου ή αριθμού κύκλων.Μετατόπιση συχνότητας δόνησης συντονισμού (συχνότητα hz ή ποσοστό).Ρυθμός απόκλισης πλάτους συντονισμού (ολική μετατόπιση ή μετατόπιση εντός ορισμένης χρονικής περιόδου)

Σχέδιο δοκιμής εκτέλεσης

Αναζήτηση συντονισμού: ορίστε και εκτελέστε συμβάντα αναζήτησης συντονισμού

Συντονιστική παραμονή: ορίστε και εκτελέστε συμβάντα παραμονής, που αντιστοιχούν σε αναζήτηση αρμονικών δονήσεων

Αναζήτηση παραμονής: εκτελέστε παραμονή αμέσως μετά την αναζήτηση του σημείου δόνησης συντονισμού

Ένδειξη σήματος

Εγγραφές αναζήτησης: οι ίδιες εγγραφές αναζήτησης αρμονικών δονήσεων και διατήρησης σχετικών εγγραφών λειτουργίας

Λίστα παραμονής: απαριθμήστε όλα τα μόνιμα σημεία συχνότητας και το αντίστοιχο πλάτος, φάση, τιμή q κ.λπ.

Γράφημα πλάτους: πλάτος συνάρτησης μεταφοράς έναντι καμπύλης διακύμανσης συχνότητας

Διάγραμμα φάσης: η καμπύλη της φάσης της συνάρτησης μεταφοράς έναντι της συχνότητας

Ασφάλεια

Χειροκίνητη διακοπή: Ο χρήστης μπορεί να διακόψει τη δοκιμαστική λειτουργία μέσω του κουμπιού "Stop" στον πίνακα ελέγχου και του κουμπιού "ABORT" στον μπροστινό πίνακα του κουτιού ελέγχου.Ο πιο γρήγορος τρόπος είναι να πατήσετε το "ABORT" για να διακόψετε απευθείας τη δοκιμαστική εκτέλεση μέσω του υλικού.

Οριακές τιμές πίνακα κραδασμών: μέγιστη επιτάχυνση, ταχύτητα, μετατόπιση.

Δοκιμή: Συνεχής αυτόματη ανίχνευση ανοιχτού βρόχου, επιθεώρηση υπερφόρτωσης, συναγερμός, επιθεώρηση ζώνης ανοχής διακοπής, μέγεθος εκκίνησης, διακοπής και αλλαγής με τον ρυθμό που καθορίζεται από τον χρήστη, όριο σήματος κίνησης.

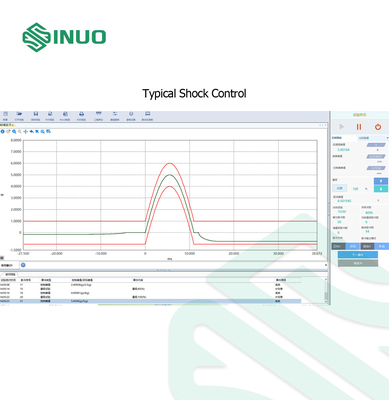

Τυπικός έλεγχος κραδασμών

Ο τυπικός έλεγχος κραδασμών παρέχει τη λειτουργία δοκιμής κραδασμών της κλασικής κυματομορφής κρούσης, υιοθετεί τον προσαρμοστικό αλγόριθμο ελέγχου που βασίζεται στη συνάρτηση μεταφοράς, μπορεί γρήγορα να ανταποκριθεί στη μη γραμμικότητα του συστήματος και στην αλλαγή του δυναμικού φορτίου και έχει ισχυρή προσαρμοστικότητα συστήματος και υψηλή ακρίβεια ελέγχου.

Μέθοδος ελέγχου

Μέθοδος εξισορρόπησης: συνάρτηση μεταφοράς

Βρόχος ελέγχου: προσαρμοστικός έλεγχος που βασίζεται στην ενημέρωση της λειτουργίας μεταφοράς, ο οποίος μπορεί να ανταποκριθεί γρήγορα στη μη γραμμικότητα του συστήματος και στην αλλαγή του δυναμικού φορτίου

Έλεγχος απόδοσης

Δυναμική περιοχή: 90dB

Ορισμός παλμού

Τύπος παλμού: ημιτονοειδές, μπροστινό πριονωτό δόντι κορυφής, πριονωτό δόντι κορυφής πίσω, τρίγωνο, ορθογώνιο, τραπεζοειδές, αρσενικό.

Διάρκεια παλμού: 0,5~3000ms

Εύρος παλμού: ο χρήστης μπορεί να εισάγει το πλάτος παλμού ανάλογα με τις ανάγκες

Εύρος συχνοτήτων: 0~18750 Hz

Ενότητα: αυτοκρατορική, μετρική

Αντιστάθμιση παλμών

Μέθοδος αντιστάθμισης: αντιστάθμιση εμπρός και πίσω παλμού, αντιστάθμιση μπροστινού παλμού, αντιστάθμιση μετά τον παλμό

Κυματομορφή αντιστάθμισης: ημιτονοειδές, ορθογώνιο, ορθογώνιο αρμονικό

Προ-παλμικό πλάτος: 1~100%

Μετά το πλάτος παλμού: 1~100%

Ανοχή

Τύπος: MIL-STD810G, IEC60068227, GJB150A, πρότυπο ISO, όριο ελέγχου διακοπής που καθορίζεται από το χρήστη.

Παράμετροι ελέγχου

Τρόπος λειτουργίας: χειροκίνητη, αυτόματη

Κανάλι ελέγχου: έλεγχος μονού καναλιού, σταθμισμένος έλεγχος

Pulse Interval: Καθορίζει το χρονικό διάστημα μεταξύ δύο παλμών

Μέσος όρος: 1~10

Προ-δοκιμή

Επίπεδο προ-δοκιμής: 0,1~100%

Ταχύτητα εκκίνησης: γρήγορη, αργή

Αρχική μονάδα δίσκου: Αρχική τάση εκκίνησης που καθορίζεται από το χρήστη

Μέγιστο όριο μονάδας δίσκου: Μέγιστη τάση κίνησης που ορίζεται από το χρήστη για προ-δοκιμή

Εκτέλεση σχεδίου δοκιμής

Συμβάντα δοκιμής: μέγεθος και αριθμός παλμών

Έλεγχος διακοπής: απενεργοποιημένο, ενεργό

Βρόχος ελέγχου: ανοιχτός βρόχος, κλειστός βρόχος

Αποθήκευση αποτελεσμάτων: bitmap οθόνης, ενεργό παράθυρο, όλα τα παράθυρα, αυτόματη αποθήκευση καθορισμένου περιεχομένου

Δημιουργήστε αναφορές δοκιμών: απλή αναφορά, πλήρης αναφορά

Παύση πειράματος: ρύθμιση χρόνου παύσης

Βρόχος: ορίστε την αρχή και το τέλος του βρόχου και τον αριθμό των βρόχων

Πολικότητα παλμού: προς τα εμπρός, προς τα πίσω

Ασφάλεια

Ανίχνευση ανοιχτού βρόχου: αυτόματη ανίχνευση ανοιχτού βρόχου ελέγχου

Σήμα εισόδου: ανοιχτός βρόχος καναλιού εισόδου, έλεγχος υπερφόρτωσης

Έλεγχος διακοπής γραμμής: Ελέγξτε αυτόματα τον αριθμό των γραμμών εκτός ανοχής και συγκρίνετε με την επιτρεπόμενη τιμή, ο ρυθμός διακοπής γραμμής είναι 0~1

Ανοχή: MIL-STD810 (στρατιωτικό πρότυπο ΗΠΑ), πρότυπο ISO, όριο ελέγχου διακοπής που καθορίζεται από το χρήστη.

Κουμπί διακοπής: διακόπτει τη δοκιμαστική εκτέλεση απευθείας μέσω υλικού

Όρια Shaker: Μέγιστη Επιτάχυνση, Ταχύτητα, Μετατόπιση

Όριο σήματος κίνησης: περιορίστε την τιμή αιχμής του σήματος κίνησης

Ευαισθησία ανοιχτού βρόχου: μη ευαίσθητη, κανονική, ευαίσθητη.

Χειροκίνητη λειτουργία κατά τη διάρκεια της δοκιμής

Εκτελέστε ανοιχτές ενέργειες: διακοπή ή έναρξη δοκιμής, παύση ή συνέχιση μιας δοκιμής

Ρύθμιση μεγέθους: χειροκίνητο βήμα για αύξηση ή μείωση του μεγέθους, ρυθμίστε απευθείας το μέγεθος

Run Jump: Μη αυτόματη προσαρμογή στο επόμενο συμβάν του προγράμματος

Λειτουργία ελέγχου εκτέλεσης: έγκυρη ή μη έγκυρη για ανίχνευση διακοπής, έλεγχος ανοικτού ή κλειστού βρόχου

Λειτουργία εμφάνισης: προσθήκη/διαγραφή δρομέα, προσθήκη/διαγραφή παραθύρου, αλλαγή περιεχομένου εμφάνισης ή αναφοράς διεπαφής κ.λπ.

Αναφορά δοκιμής: δημιουργία αναφοράς δοκιμής WORD/PDF

Παλμός σοκ: εξαγωγή παλμού σοκ με μη αυτόματο τρόπο, αλλαγή πολικότητας παλμού

Ηλεκτρονική εμφάνιση κατάστασης

Βασικές παράμετροι: μέγεθος ρεύματος, τιμή αιχμής της τάσης μετάδοσης κίνησης, στόχος και τιμή αιχμής ελεγχόμενης επιτάχυνσης και τιμή RMS

Χρόνος: ο αριθμός των παλμών εξόδου, ο αριθμός των παλμών που απομένουν, ο αριθμός των παλμών στάθμης ρεύματος, ο αριθμός των παλμών πλήρους επιπέδου

Τρέχουσα κατάσταση: παύση, προ-δοκιμή, δοκιμαστική εκτέλεση, συναγερμός και διακοπή δοκιμής κ.λπ.
