IEC62196 ηλεκτρική συσκευή δοκιμής δύναμης εισαγωγής διεπαφών χρέωσης οχημάτων

IEC62196 ηλεκτρική συσκευή δοκιμής δύναμης εισαγωγής διεπαφών χρέωσης οχημάτων

Συμμορφωμένα πρότυπα & προτάσεις για τη χρέωση της συσκευής δοκιμής δύναμης εισαγωγής διεπαφών

Πρόταση 14.1.5, 14.1.6, fig13, fig14 IEC 621961:2020.

Πρόταση 17,2 IEC 621961:2014.

Τεχνικές παράμετροι για τη χρέωση της συσκευής δοκιμής δύναμης εισαγωγής διεπαφών

Επισκόπηση εξοπλισμού για τη χρέωση της συσκευής δοκιμής δύναμης εισαγωγής διεπαφών

Σκοπός της δοκιμής: Η δομή της διεπαφής χρέωσης πρέπει να το καταστήσει εύκολο να παρεμβάλει το πυροβόλο όπλο χρέωσης, και ελέγχει εάν η μέγιστη δύναμη που απαιτείται για να παρεμβάλει το πυροβόλο όπλο χρέωσης στην υποδοχή συσκευών είναι μέσα στη σειρά που διευκρινίζεται στα πρότυπα.


Αρχή δοκιμής: Η δύναμη του πυροβόλου όπλου χρέωσης που παρεμβάλλεται στην υποδοχή: βάλτε το πυροβόλο όπλο χρέωσης κάθετα προς τα κάτω, τοποθετήστε το κύριο βάρος σύμφωνα με τις τυποποιημένες απαιτήσεις στο πυροβόλο όπλο χρέωσης, και χρησιμοποιήστε έπειτα ένα βάρος 0.8kg για να πέσετε ελεύθερα από ένα ύψος 5cm για να προσκρούσει στο κύριο βάρος, το πυροβόλο όπλο χρέωσης πρέπει να παρεμβληθεί στην υποδοχή στη θέση που απαιτείται από την επαφή

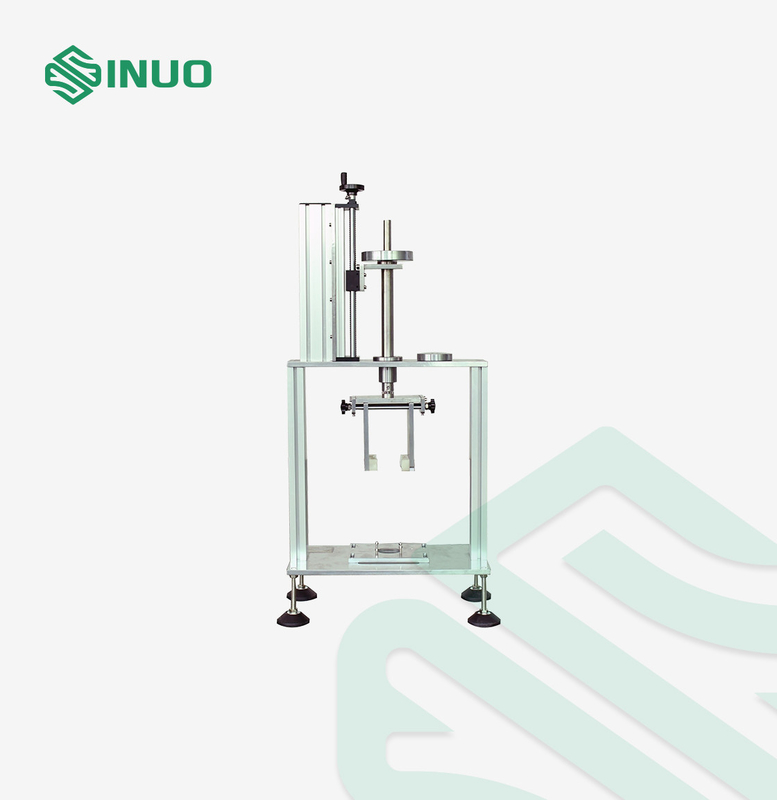

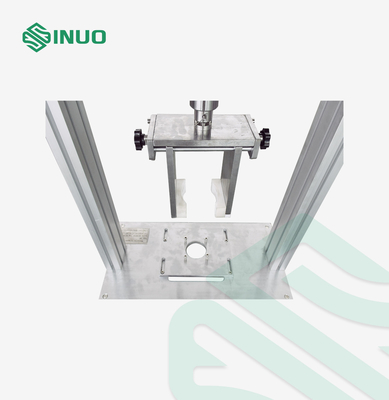

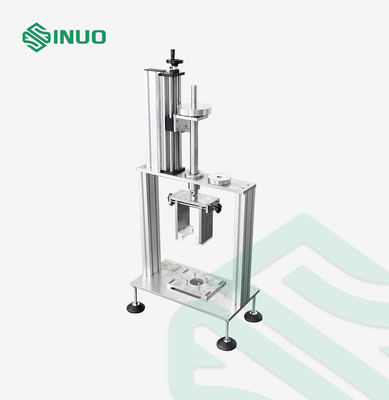

Δομή εξοπλισμού: Αυτή η συσκευή αποτελείται από το πιάτο βάσεων εγκαταστάσεων υποδοχών Α, τη συσκευή στερέωσης πυροβόλων όπλων χρέωσης, το κύριο βάρος Φ, και το πρόσθετο βάρος Γ.
Σημείωση: Το κεντραρίσματος διευθετήσιμο προσάρτημα υιοθετείται, το οποίο μπορεί να κρατήσει όλα τα είδη χρέωσης των προϊόντων πυροβόλων όπλων

Χαρακτηριστικά γνωρίσματα δομών

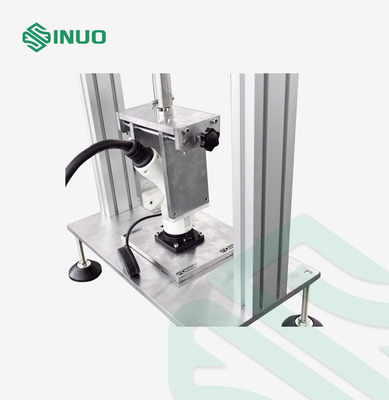

Αυτή η συσκευή αποτελείται κυρίως από το προσάρτημα εγκαταστάσεων, τη συσκευή στερέωσης, το κύριο βάρος, το συμπληρωματικό βάρος και το βούλωμα δοκιμής. Με βάση την εμπειρία, το σφιγκτήρα τραβήγματος αλλάζουν σε ένα αντίβαρο, ο γάντζος βάρους συνδέεται άμεσα με το βούλωμα δοκιμής, και το προσάρτημα για το κράτημα του δείγματος διαμορφώνεται. Η συγκεκριμένη μορφή παρουσιάζεται στο σχήμα 1.
