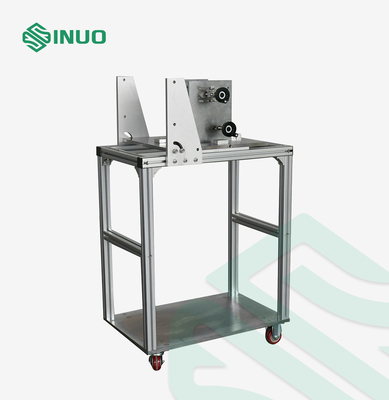

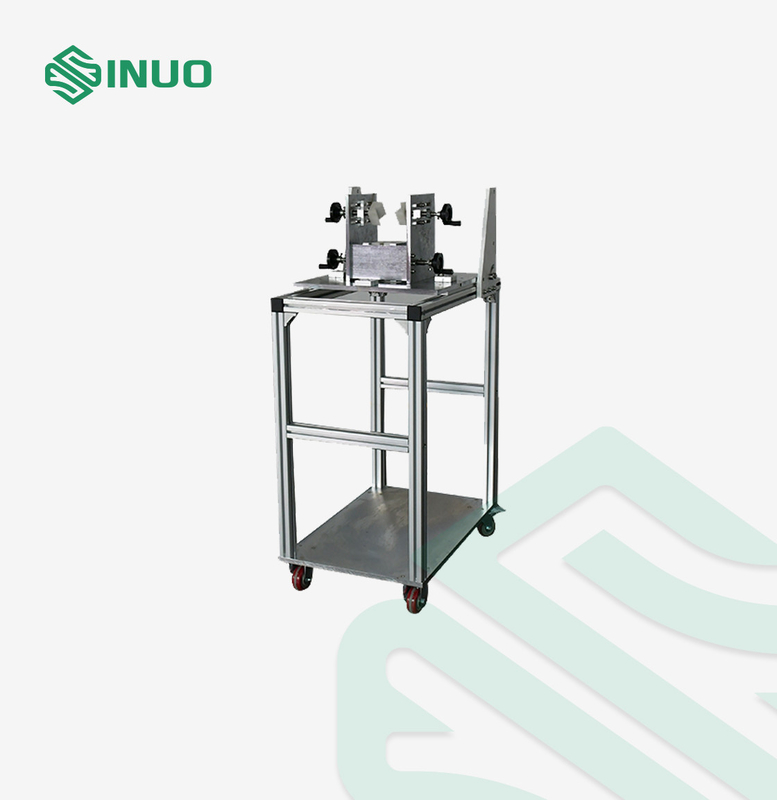

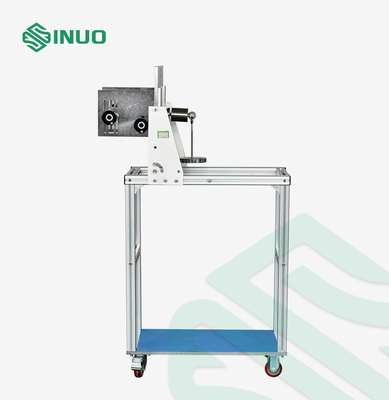

IEC62196 η συναρμολόγηση υποδοχών διακοπτών της EV αποσύρει τις συσκευές δοκιμής δύναμης

IEC62196 η συναρμολόγηση υποδοχών διακοπτών της EV αποσύρει τις συσκευές δοκιμής δύναμης

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN1013
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	15 σύνολα/μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εφαρμοσμένα πρότυπα:

IEC 62196-1Ed.4CDV 2020

Εφαρμοσμένες προτάσεις:

Πρόταση 14.1.5, 14.1.6

Μέθοδος λειτουργίας:

Χειρωνακτική λειτουργία

Διαμόρφωση βάρους:

165-750N

Βουλώματα δοκιμής:

Προσαρμοσμένος

Σταθμός δοκιμής:

Ενιαίος σταθμός

Εφαρμοσμένοι αριθμοί:

Fig13, fig14

Εφαρμοσμένος πίνακας:

Πίνακας 5

Συσκευασία λεπτομέρειες:

περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

15 σύνολα/μήνας

Επισημαίνω:

Η συναρμολόγηση υποδοχών αποσύρει τις συσκευές δοκιμής δύναμης

Συσκευές δοκιμής δύναμης υποδοχών διακοπτών της EV

Περιγραφή του προϊόντος

IEC62196 η συναρμολόγηση υποδοχών διακοπτών της EV αποσύρει τις συσκευές δοκιμής δύναμης

Τα συμμορφωμένα πρότυπα & οι προτάσεις για τη συναρμολόγηση υποδοχών διακοπτών αποσύρουν τις συσκευές δοκιμής δύναμης

Πρόταση 14.1.5, 14.1.6, fig13, fig14 IEC 621961:2020.

Πρόταση 17,2 IEC 621961:2014.

Η επισκόπηση εξοπλισμού για τη συναρμολόγηση υποδοχών διακοπτών αποσύρει τις συσκευές δοκιμής δύναμης

Σκοπός δοκιμής: Η δομή της διεπαφής χρέωσης πρέπει να επιτρέψει στο πυροβόλο όπλο χρέωσης για να παρεμβληθεί εύκολα και να εξαχθεί, και πρέπει να αποτρέψει το πυροβόλο όπλο χρέωσης από να πέσει έξω της υποδοχής κατά τη διάρκεια της κανονικής χρήσης. Ελέγξτε ότι η μέγιστη δύναμη που απαιτείται για να τραβήξει το καλώδιο χρέωσης από την υποδοχή συσκευών είναι μέσα στη σειρά που διευκρινίζεται στα πρότυπα.

Αρχή δοκιμής: Το μέγιστο βγάζει τη δύναμη της υποδοχής: Εφαρμόστε το μέγιστο βγάζει τη δύναμη που διευκρινίζεται στα πρότυπα (η συνολική δύναμη του κύριου βάρους, του πρόσθετου βάρους, του γάντζου (συσκευή στερέωσης), και του βουλώματος δοκιμής) στο βούλωμα δοκιμής, και το βούλωμα πρέπει να βγεί από την υποδοχή.

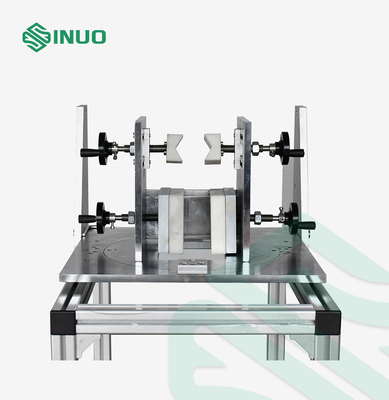

Δομή: Αυτή η συσκευή αποτελείται από τη συσκευή στερέωσης που εγκαθίσταται κάτω από το τοπ πιάτο Α, το κύριο βάρος Φ, το πρόσθετο βάρος Γ και το βούλωμα Γ. δοκιμής. Το πλαίσιο συσκευών είναι συμβατό με το σχήμα 5 GB/T20234.1 και το σχήμα 102 GB11918.4, συμπεριλαμβανομένης της μηχανικής δοκιμής φορτίων της οριζόντιας οριζόντιας διεπαφής χρέωσης, κλειδώνοντας τη δοκιμή συσκευών και τη δοκιμή δύναμης εισαγωγής.
Σημείωση: Ο διευθετήσιμος σφιγκτήρας υιοθετείται, που μπορεί να μεταστραφεί κάθετα και οριζόντια, και μπορεί να στερεώσει τα διάφορα προϊόντα ο σφιγκτήρας Δ αντικαθίσταται από ένα δαχτυλίδι, το οποίο είναι καταλληλότερο να λειτουργήσει και να χρησιμοποιήσει το κύριο βάρος αντισταθμίζεται άμεσα χωρίς ένα υποστήριγμα.

Οι τεχνικές παράμετροι για τη συναρμολόγηση υποδοχών διακοπτών αποσύρουν τις συσκευές δοκιμής δύναμης

Μια μέγιστη δύναμη απόσυρσης

Η μέγιστη δύναμη απόσυρσης της υποδοχή-εξόδου θα καλύψει τις απαιτήσεις του πίνακα 1.

Εφαρμόστε τη μέγιστη δύναμη απόσυρσης που διευκρινίζεται στα πρότυπα (η συνολική δύναμη του κύριου βάρους, το συμπληρωματικό βάρος, ο γάντζος (συσκευή στερέωσης) στο βούλωμα δοκιμής, όταν πέφτουν το συμπληρωματικό βάρος από ένα ύψος 50mm, το βούλωμα πρέπει να βγούν από την υποδοχή.

Ο χρήστης πρέπει να επιλέξει ένα κατάλληλο βάρος για τη δοκιμή σύμφωνα με τον ακόλουθο πίνακα:

Τύπος δειγμάτων (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ Α)	Απόσυρση Ν	Κύριο βάρος Ν	Συμπληρωματικό βάρος Ν
6-40	165	148.5	16.5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Τύπος δειγμάτων (ΣΥΝΕΧΈΣ ΡΕΎΜΑ Α)
Οποιοιδήποτε	750	396+148.5+49.5+15	75
Πρόταση 17,2 Α
<59>	150	135	15
60-99	275	247.5	27.5
100-125	400	270+90	40
Σημείωση: Το κύριο βάρος περιέχει ήδη το βάρος βουλωμάτων και γάντζων δοκιμής

Ελάχιστη δύναμη απόσυρσης Β

Παρεμβάλτε το μετρητή με την ελάχιστη δύναμη απόσυρσης που διευκρινίζεται στα πρότυπα (δηλαδή η καρφίτσα δοκιμής (ενιαία καρφίτσα) που καλύπτει τις απαιτήσεις αυτών των προτύπων, η συνολική μάζα της καρφίτσας πρέπει να είναι ίσος με την αξία που διευκρινίζεται στον πίνακα) σε κάθε μεμονωμένη υποδοχή στην υποδοχή-έξοδο. Ο μετρητής δεν πρέπει να αφαιρεθεί από την υποδοχή μέσα σε 30 δευτερόλεπτα.

Ονομαστική διάμετρος καρφιτσών χιλ.	Διάμετρος του μετρητή χιλ. +0 -0,01	Ελάχιστη συνολική δύναμη Ν
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Σημείωση: Η ελάχιστη δύναμη απόσυρσης περιλαμβάνει ήδη το βάρος του μετρητή

Χαρακτηριστικά γνωρίσματα δομών Γ

Αυτή η συσκευή αποτελείται κυρίως από το προσάρτημα εγκαταστάσεων, τη συσκευή στερέωσης, το κύριο βάρος, το συμπληρωματικό βάρος και το βούλωμα δοκιμής. Με βάση την εμπειρία, το σφιγκτήρα τραβήγματος αλλάζουν σε ένα αντίβαρο, ο γάντζος βάρους συνδέεται άμεσα με το βούλωμα δοκιμής, και το προσάρτημα για το κράτημα του δείγματος διαμορφώνεται. Η συγκεκριμένη μορφή παρουσιάζεται στο σχήμα 1.

IEC62196 η συναρμολόγηση υποδοχών διακοπτών της EV αποσύρει τις συσκευές δοκιμής δύναμης 0

Βούλωμα δοκιμής Δ

Το βούλωμα δοκιμής, σύμφωνα με τα σχετικά τυποποιημένα φύλλα, θα έχει αλέσει λεπτά τις επαφές του χάλυβα, που έχει μια τραχύτητα επιφάνειας που δεν υπερβαίνει 0,8 µm πέρα από το ενεργό μήκος τους και θα έχει χωρίσει κατά διαστήματα στις ονομαστικές αποστάσεις, με μια ανοχή ±0,05 χιλ.

Η διάσταση των επαφών βουλωμάτων ή η απόσταση μεταξύ των επιφανειών επαφών για άλλους τύπους επαφών βουλωμάτων θα είναι σύμφωνα με την ελάχιστη διάσταση που δίνεται στα σχετικά τυποποιημένα φύλλα, με μια ανοχή ^+0,010mm

Τα βουλώματα δοκιμής δεν συμπεριλαμβάνονται σε αυτήν την συσκευή δοκιμής, παρακαλώ χρησιμοποιήστε εκείνα τα βουλώματα δοκιμής που ο πελάτης διέταξε ήδη χωριστά όπως επόμενος:

Αριθ.:	Πρότυπα	Λογαριάστε το αριθ.:	Όνομα	QTY
1	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΦΥΛΛΟ 2-ι φύλλο 1	Δοκιμή-Plug1: 32A, ΚΟΛΠΊΣΚΟΣ ΟΧΗΜΆΤΩΝ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 250 Β	1
2	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ilb ΦΥΛΛΩΝ	Δοκιμή-Plug1: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
3	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ild ΦΥΛΛΩΝ	Δοκιμή-όχημα INLET2: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
4	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Ilf ΦΥΛΛΩΝ	Δοκιμή-όχημα INLET3: 63 Α, ΤΡΙΦΑΣΙΚΌ Ή 70 Α 480 Β, ΕΝΙΑΊΑ ΦΆΣΗ 250 Β	1
5	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illa ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 4: 16 Α, ΜΟΝΟΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 250 Β ΜΕ 1 ΠΕΙΡΑΜΑΤΙΚΉ ΕΠΑΦΉ	1
6	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illb ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 6: 32 Α, ΜΟΝΟΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 250 Β ΜΕ 2 ΠΕΙΡΑΜΑΤΙΚΈΣ ΕΠΑΦΈΣ	1
7	IEC IEC62196-2/Ed.3/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 2-Illc ΦΥΛΛΩΝ	Δοκιμή-βούλωμα 8: 63 Α, ΤΡΙΦΑΣΙΚΌ ΒΟΎΛΩΜΑ 480 Β ΜΕ 2 ΠΕΙΡΑΜΑΤΙΚΈΣ ΕΠΑΦΈΣ	1
8	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΦΥΛΛΟ 3-Ib Φύλλο 1	ΣΥΝΔΕΤΗΡΑΣ 10 ΟΧΗΜΑΤΩΝ δοκιμής	1
9	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΑ ΦΥΛΛΑ ΔΙΑΜΟΡΦΩΣΗ BB ΣΥΖΕΥΚΤΗΡΑΣ 250 ΟΧΗΜΑΤΩΝ ΣΥΝΕΧΈΣ ΡΕΎΜΑ Α 900 Β ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 1 3-Iia ΦΥΛΛΩΝ	ΣΥΝΔΕΤΗΡΑΣ 11 ΟΧΗΜΑΤΩΝ δοκιμής	1
10	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ φύλλο 2 3-IIIa ΦΥΛΛΩΝ	ΚΟΛΠΙΣΚΟΣ 12 ΟΧΗΜΑΤΩΝ δοκιμής	1
11	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟ ΟΧΗΜΑ ΦΎΛΛΟ 2, 3 ΚΑΙ 4 2 INLETMODES 3-IVA ΦΥΛΛΩΝ	ΚΟΛΠΙΣΚΟΣ 13 ΟΧΗΜΑΤΩΝ δοκιμής	1
12	IEC IEC62196-3/Ed.2/CDV © (Ε)	ΤΥΠΟΠΟΙΗΜΕΝΟΣ ΚΟΛΠΙΣΚΟΣ ΟΧΗΜΑΤΩΝ 3-IVB ΦΥΛΛΩΝ ΟΛΟ ΤΟ ΦΎΛΛΟ 1 ΤΡΟΠΩΝ	ΚΟΛΠΙΣΚΟΣ 14 ΟΧΗΜΑΤΩΝ δοκιμής	1

Καρφίτσες δοκιμής Ε

Οι καρφίτσες δοκιμής δεν συμπεριλαμβάνονται σε αυτήν την συσκευή δοκιμής, παρακαλώ χρησιμοποιήστε εκείνες τις καρφίτσες δοκιμής που ο πελάτης διέταξε ήδη χωριστά όπως επόμενος:

Ονομαστική διάμετρος καρφιτσών χιλ.	Διάμετρος του μετρητή χιλ. +0 -0,01	Ελάχιστη συνολική δύναμη Ν
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Σημείωση: Η ελάχιστη δύναμη απόσυρσης περιλαμβάνει ήδη το βάρος του μετρητή

Η διαμόρφωση και οι λεπτομέρειες για τη συναρμολόγηση υποδοχών διακοπτών αποσύρουν τις συσκευές δοκιμής δύναμης

Διαμόρφωση μετρητών:

Φιαγμένη από S136, η καρφίτσα είναι η ελάχιστη αξία του τυποποιημένου μεγέθους, η ανοχή είναι +0,01 0 χιλ., το διάστημα είναι ±0.05mm, και το τέρμα είναι 0.8um
16A το μέγιστο βγάζει την υποδοχή gauge*1 ταιριάσματος δύναμης
32A το μέγιστο βγάζει την υποδοχή gauge*1 ταιριάσματος δύναμης
Το ΣΥΝΕΧΕΣ μέγιστο βγάζει την υποδοχή gauge*1 ταιριάσματος δύναμης

Διαμόρφωση βάρους:

165: 148.5N κύριο πρόσθετο βάρος x1 βάρους x1+16.5N
300N: 270N κύριο πρόσθετο βάρος x1 βάρους x1+30N
440N: 396N κύριο πρόσθετο βάρος x1 βάρους x1+44N
660N: 594N κύριο πρόσθετο βάρος x1 βάρους x1+66N
750N: 675N κύριο πρόσθετο βάρος x1 βάρους x1+75N
Σημείωση: Το βάρος του κύριου βάρους περιλαμβάνει το βάρος του γάντζου, και το βάρος του βάρους πραγματοποιείται από το superposition και το συνδυασμό.

Περιεχόμενο δοκιμής:

7.11.8: Χρεώνοντας στη διεπαφή τη μηχανική δοκιμή φορτίων
το 7.15.1.1: Δοκιμή συσκευών κλειδώματος
7.17: Δοκιμή δύναμης εισαγωγής (μέρος δύναμης εξαγωγής)

Χρόνος λαβής δοκιμής: η δεκαετία του '60, ο γρύλος οδηγεί το δίσκο για να ανυψώσει πάνω-κάτω το βάρος που επιτυγχάνει
Αριθμός δοκιμών: 4 φορές, μιά φορά σε κάθε κατεύθυνση 90° γύρω από τον οριζόντιο άξονα, με το χέρι

Φορτίο δοκιμής:

Πυροβόλο όπλο χρέωσης εναλλασσόμενου ρεύματος: 100N
Πυροβόλο όπλο ΣΥΝΕΧΟΥΣ χρέωσης: 140N
1,0 κλ

Αριθμός αναφοράς δοκιμής:

IEC62196 η συναρμολόγηση υποδοχών διακοπτών της EV αποσύρει τις συσκευές δοκιμής δύναμης 1
