Εξωτερική αίθουσα δοκιμών ντους ψεκασμού βροχής για οδικό όχημα επιβατικού αυτοκινήτου λεωφορείου
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Sinuo |
| Πιστοποίηση: | Calibration Certificate (Cost Additional) |
| Αριθμό μοντέλου: | SNQC1001-20M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Customized |
| Συσκευασία λεπτομέρειες: | Αλλα |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 1 σύνολο/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Περιοχή δοκιμής: | Περίπου 20*5,2*6 εκατομμύρια ή προσαρμοσμένο | Τύπος οχήματος: | Λεωφορείο/Επιβατικό αυτοκίνητο |
|---|---|---|---|
| Τύπος πλαισίου συστήματος: | Τύπος Drive-in | Επιτρεπόμενο μέγεθος οχήματος: | 3500*1400*1400mm~13700*2600*4200mm |
| Μπροστινή Ένταση Βροχής: | 7-12±1mm/min | Πίσω Ένταση Βροχής: | 7-8±1mm/min |
| Πίεση ψεκασμού νερού: | 150kPa±10kPa | Συνολική ροή νερού: | 0-150 m3/h |
| Υψηλό φως: | Λεωφορείο Rain Spray Shower Room testing,Vehicle Rain Spray Shower Room |
||
Περιγραφή προϊόντων
Δοκιμαστικό χώρο για τα οχήματα οδικής κυκλοφορίας
Σκοπός του συστήματος
Συνολικά πληρούν το πρότυπο QC/T 476-2007 "Περιορισμοί σφράγισης και μέθοδοι δοκιμής για επιβατικά οχήματα σε κατάσταση αδιάβροχης βροχής",και προσαρμόζονται στο πρότυπο GB 29753-2013 ′Απαιτήσεις ασφάλειας και μεθόδους δοκιμών για ψυγικά οχήματα για οδική μεταφορά τροφίμων και βιολογικών προϊόντων′.
Χρησιμοποιείται για να ελέγξει εάν η συναρμολόγηση του σώματος, των θυρών, των παραθύρων και της ηλιακής οροφής είναι φυσιολογική, εάν οι επιδόσεις σφράγισης είναι αξιόπιστες και εάν η μέθοδος εγκατάστασης είναι ορθή.
Τεχνικές παραμέτρους
1. Λειτουργία του εξοπλισμού: χρησιμοποιείται για τη δοκιμή βροχής των επιβατικών αυτοκινήτων.
2Η μέση ένταση της βροχής στο μπροστινό μέρος είναι 7~12±1mm/min και η μέση των δύο πλευρών, πάνω, κάτω και πίσω είναι 7~8±1mm/min. Η ένταση της βροχής σε κάθε τμήμα μπορεί να ρυθμιστεί.
3Ηλεκτρική τροφοδοσία: Τριφογενής τροφοδοσία πεντασύρματος AC 380V±5% 50Hz ή ανάλογη με τις τοπικές απαιτήσεις τροφοδοσίας τριών φάσεων του πελάτη.
4. Πίεση ένεσης του ακροφύλλου: 150 kPa±10 kPa
5Δοκιμαστή πίεσης: εγκατάσταση μετρητή πίεσης στην έξοδο της αντλίας νερού, πίεση: 0~0,5 MPa.
6. Μετρητής ροής: εγκαταστήστε ένα ηλεκτρομαγνητικό μέτρο συνολικής ροής μετά το φίλτρο αυτοπλύσης στην έξοδο της αντλίας νερού.Ο κλάδος σωλήνα υιοθετεί ένα οπτικό μετρητή ροής και είναι εγκατεστημένη μετά την ροή ρυθμιστική βαλβίδα.
7, χρόνος βροχής: 1 ~ 60min.
8- Διάμετροι του πλαισίου του δωματίου ανίχνευσης βροχής (μήκος × πλάτος × ύψος): περίπου 20000×5200×6000mm.

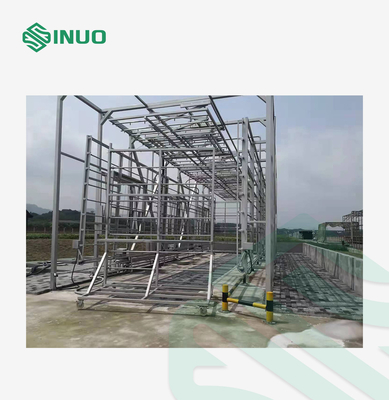

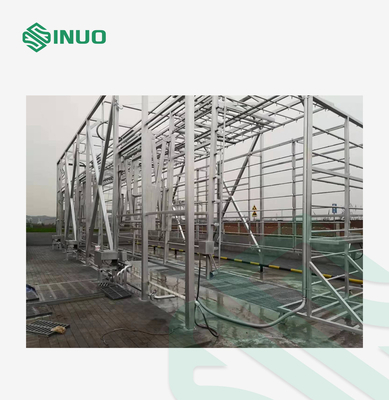

9Το δωμάτιο ανίχνευσης βροχής είναι εξωτερικού τύπου σκελετού, χωρίς στέγη και περιβαλλοντικά προστατευτικά πάνελ.
Σύστημα ελέγχου
| Σύστημα ελέγχου | Το σύστημα έχει σχεδιαστεί σύμφωνα με τις τεχνικές απαιτήσεις της δοκιμής στη βροχή.Ο έλεγχος λειτουργίας πραγματοποιείται από κουμπιά στο πάνελ του κιβωτίου ελέγχου |
| Εγχειρίδιο χειρισμού συστήματος | Η λειτουργία κάθε ηλεκτρικού στοιχείου του συστήματος ψεκασμού ελέγχεται από προγραμματισμό PLC. Ο χρόνος ψεκασμού πραγματοποιείται ρυθμίζοντας τον διακόπτη χρόνου,και η διάρκεια μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες (προσαρμόζεται εντός 1-480 λεπτών). |
| Σύστημα PLC | Η προστασία του προγράμματος PLC για κάθε ενέργεια πρέπει να είναι αλληλοσυνδεδεμένη και αξιόπιστη, και τα περιφερειακά κυκλώματα της πρέπει να έχουν αξιόπιστη προστασία για την έξοδο PLC.,θα πρέπει να υπάρχει προστασία κατά της απενεργοποίησης, εμφάνιση σήματος και λειτουργίες συναγερμού. |
| Κεφαλάκι ελέγχου |
1Το ντουλάπι ελέγχου ενσωματώνει εισαγόμενο PLC, εισαγόμενο μετατροπέα συχνότητας και διακόπτη κυκλωμάτων, και οι ηλεκτρικές συσκευές υιοθετούν το σήμα Schneider.τα φώτα δείκτη και τα τερματικά σύνδεσης χρησιμοποιούν γνωστές μάρκες, κλπ. Στο πάνω μέρος του ντουλάπιου είναι εγκατεστημένα τριαχρώματα φώτα-δείκτες και κουδούνια, έτσι ώστε να εκπέμπονται προειδοποιητικές ειδοποιήσεις την πρώτη φορά. |
| Έλεγχος επιπέδου πισίνας |
1. Υπάρχει μετρητής επιπέδου υγρού στην δεξαμενή παροχής νερού.Ο ηλεκτρικός αισθητήρας τριών θέσεων είναι εφοδιασμένος με καλώδιο γείωσης ασφαλείαςΗ τιμή επιπέδου υγρού μπορεί να ρυθμιστεί. |

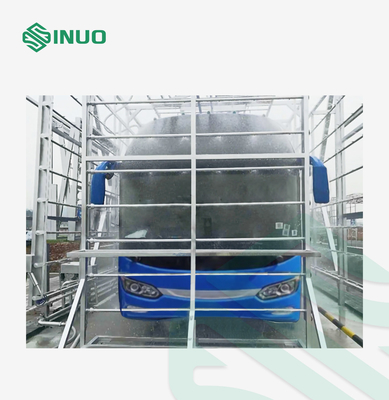

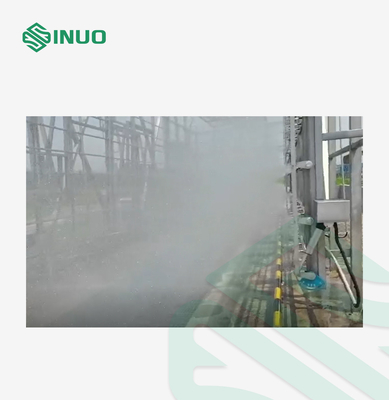

Συσκευή ντους βροχής
Οι συσκευές ντους βροχής περιλαμβάνουν κυρίως: αντλία νερού, βαλβίδα αυτοματικής ρύθμισης πίεσης, μετρητή πίεσης νερού (ή αισθητήρα πίεσης νερού), κύριο αγωγό, υποκλαδικό αγωγό, υποκλαδικό αγωγόμετρητή ροής (ή αισθητήρα ροής), βαλβίδα ρύθμισης ροής, πύλη, υποστήριξη σωλήνα πύλης, σύστημα μετακίνησης σωλήνων και ηλεκτρικό σύστημα ελέγχου κλπ.Η ρύθμιση της πίεσης τροφοδοσίας νερού της αντλίας νερού πρέπει να εξασφαλίζει ότι η πίεση εξόδου νερού του ακροφύλλου είναι 150kPa±10kPa.Η ποσότητα, η ανύψωση, ο ρυθμός ροής και η διάμετρος του αγωγού της αντλίας νερού πρέπει να πληρούν τις απαιτήσεις του συστήματος.Κάθε επιφάνεια ψεκασμού καλύπτει το όχημα με τις μεγαλύτερες εξωτερικές διαστάσεις που εμπλέκονται στην δοκιμή βροχής και κάθε επιθεωρημένο μέρος κάθε οχήματος.Οι μπροστινές και μεσαίες επιφάνειες βροχής πρέπει να είναι κινητές ώστε να προσαρμόζονται στις αλλαγές στο σχήμα και το μέγεθος του οχήματος.
Η συσκευή ντους βροχής θα πρέπει να εξασφαλίζει ότι το νερό ψεκαστεί στο αυτοκίνητο από μπροστά, πίσω, κάτω, πλάγια και πάνω κατευθύνσεις, αποφεύγοντας νεκρά σημεία ψεκασμού νερού,και διασφαλίζουν ότι η πίεση και η ροή του ψεκασμού νερού αντιστοιχούν στα διάφορα μέρη του αυτοκινήτου ώστε να πληρούν τις απαιτήσεις του προτύπου QC/T 476-2007Η δομή του πλαισίου του αγωγού βροχής είναι απλή και όμορφη, εξασφαλίζοντας παράλληλα αντιτριβή και ανθεκτικότητα σε κρούσματα.και είναι βολικό για την επισκευή και συντήρηση των τμημάτων.
Σφουγγαρίσματα
1Η κατάσταση ψεκασμού είναι στερεή κωνική και η γωνία κώνου είναι 60 μοίρες.ο άνω ακροφύλακας είναι κάθετος προς το οριζόντιο επίπεδο (μπορεί επίσης να ρυθμίζεται σε 45 μοίρες)Οι πύλες είναι διατεταγμένες σε τετράγωνο πλέγμα, δεν υπάρχει κενός χώρος στην περιοχή ψεκασμού και η διάμετρος της τρύπας του πύλης είναι 2,5 mm έως 3,0 mm.Η οριζόντια και κατακόρυφη απόσταση των ακροβομβίδων είναι 400 mm.
2Η απόσταση μεταξύ του ακροφύλλου και της εξωτερικής επιφάνειας του αντίστοιχου σώματος του οχήματος: 700 mm±200 mm. Ο κάτω ακροφύλλος βρίσκεται 200 mm κάτω από το έδαφος.
3Οι άξονες των άνω και κάτω ακροβομβίδων είναι κάθετοι στο οριζόντιο επίπεδο.και οι άξονες των αριστερών και δεξιών ακροβομβίδων ρυθμίζονται από 15 έως 90 μοίρες κάθετα προς τη διαμήκη κατεύθυνση του οχήματοςΤο μπροστινό και το πίσω μέρος έχουν γωνίες χειροκίνητης ρύθμισης 90, 45, 30, 15 μοίρες.
