Επιτροπή για την ευρώπη-R100 υψηλής τάσης αίθουσα εξεταστικού εξοπλισμού 100mA μπαταριών της EV explosionproof

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN5512
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	2 σύνολα/μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εφαρμοσμένο πρότυπο:

Επιτροπή για την ευρώπη-R100 και κ.λπ.

Σειρά θερμοκρασίας:

-40℃ σε 800 ℃

Ποσοστό αποκτήσεων:

Ακρίβεια θερμοκρασίας:

≥0.5℃

Απόκτηση τάσης:

0-100V

Ακρίβεια τάσης:

±0.1%FS

Τάση μέτρησης:

0~10000A

Τρέχον ψήφισμα:

100mA

Συσκευασία λεπτομέρειες:

Περίπτωση κοντραπλακέ

Δυνατότητα προσφοράς:

2 σύνολα/μήνας

Επισημαίνω:

Επιτροπή για την ευρώπη-R100 εξοπλισμός δοκιμής μπαταριών της EV

100mA εξοπλισμός δοκιμής μπαταριών της EV

Επιτροπή για την ευρώπη-R100 explosionproof αίθουσα

Περιγραφή του προϊόντος

Επιτροπή για την ευρώπη-R100 υψηλής τάσης βραχυκύκλωμα της EV και explosionproof αίθουσα ελέγχου θερμοκρασίας

Συμμορφωμένα πρότυπα & προτάσεις

Αυτή η explosionproof αίθουσα είναι προσαρμόζεται στα πρότυπα επιτροπή για την Ευρώπη-R100, UL1642-2012, UN38.3, QC/T743-2006 και GB/T 31485-2015.

Τεχνικές παράμετροι

Μέγιστο ρεύμα βραχυκυκλώματος	≥10000A
Ακρίβεια μέτρησης	≤5A
Μέθοδος ελέγχου	Η αφή χρώματος PLC + τηλεχειρισμός από τη μεγάλη τηλεφωνική απόσταση + τον τρόπο ελέγχου υπολογιστών, που χρησιμοποιούν τον τηλεχειρισμό από μεγάλης απόστασης και επιτόπιους δύο τρόπους ελέγχου, η διαδικασία βραχυκυκλώματος ολοκληρώνεται από τον αυτόματο έλεγχο.
Εξαφανίζοντας κιβώτιο τόξων	W500 Χ H500 Χ D500mm
Διαστάσεις εξοπλισμού	W700 Χ H1750 Χ D800mm
Κενή σειρά	0 ~ -60Kpa (διευθετήσιμα)
Αντίσταση κυκλωμάτων συσκευών	≤5mΩ
Τάση ώθησης	Εναλλασσόμενο ρεύμα 1kv/1.2-50μs (αιχμή) 1min
Χρόνος ΣΥΝΕΧΟΥΣ απόκρισης	≤5μs
Μηχανική ζωή	300.000 φορές
Ηλεκτρική ζωή	Ανθεκτικό φορτίο 50.000 φορές, επαγωγικό φορτίο: ανθεκτικό φορτίο 60%le, 20.000 φορές
Χρησιμοποίηση ηλεκτρική	Εναλλασσόμενο ρεύμα 220V
Μήκος καλωδίων	4 μέτρα
Δύναμη	1.0KW
Επαφέας	Εξάλειψη τόξων, αντιδιαβρωτική
Χρόνος λαβής βραχυκυκλώματος	Περισσότερο από 48H
Χρόνος απόκρισης	20ms
Δύναμη φορτίων	5KW
Αντίσταση φορτίων	0.5mΩ
Ακτινοβολία	Κρύος αέρας
Σύστημα παρακολούθησης τηλεχειρισμού	Ο καθορισμός όλων των παραμέτρων ελέγχου, η απόκτηση στοιχείων, και η τηλεοπτική καταγραφή μπορούν να χρησιμοποιηθούν από έναν υπολογιστή 20m μακρυά από τη συσκευή ο παλμογράφος μεγάλης καταγραφής συλλέγει το συλλέκτη συνολικών τρέχοντα και στοιχείων συλλέγει 5 κανάλι της ενιαίας τάσης και της συνολικής τάσης
Διεπαφή στοιχείων	USB
Καλώδιο βραχυκυκλώματος	Εξοπλισμένο με το αλεξίπυρο και υψηλής θερμοκρασίας ανθεκτικό constantan καλώδιο βραχυκυκλώματος, το μήκος είναι περισσότερο από 5M
Εγκαταστήστε τις προστατευτικές συσκευές	Έχει τις λειτουργίες προστασίας όπως overvoltage, η υπερθέρμανση και overcurrent, καθώς επίσης και η προστασία ενάντια στο βραχυκύκλωμα που προκαλείται από τη θετικής και αρνητικής σύνδεση misoperation του ελεγκτή, των ηλεκτροδίων μπαταριών, κ.λπ.
Διακόπτης στάσεων έκτακτης ανάγκης	Εξοπλισμένος με το κουμπί «στάσεων έκτακτης ανάγκης» στην κύρια μονάδα

Επισκόπηση εξοπλισμού

Σκοπός δοκιμής: Η υψηλής τάσης συσκευή βραχυκυκλώματος τηλεχειρισμού σχεδιάζεται βασισμένος στις απαιτήσεις των διάφορων προτύπων δοκιμής βραχυκυκλώματος μπαταριών. Η συσκευή βραχυκυκλώματος πρέπει να συναντήσει την εσωτερική σειρά αντίστασης <5m>

Επισκόπηση σχεδίου: Το σχέδιο κυκλωμάτων της συσκευής βραχυκυκλώματος πρέπει επίσης να είναι σε θέση να αντισταθεί τον αντίκτυπο των μεγάλων ρευμάτων, έτσι θα επιλέξουμε τους ΣΥΝΕΧΕΙΣ ηλεκτρομαγνητικούς επαφείς βιομηχανικός-βαθμού, τα τερματικά όλος-χαλκού και την εσωτερική παρεκτροπή πιάτων χαλκού, και ο ενσωματωμένος ενεργός ανεμιστήρας αξονικής ροής σφαιρών παρέχει την αποτελεσματική προστασία διασκεδασμού θερμότητας, η οποία θα κάνει την υψηλής τάσης συσκευή βραχυκυκλώματος είναι ασφαλέστερη, μειώνει αποτελεσματικά την απώλεια του εξοπλισμού δοκιμής, και εξασφαλίζει την ακρίβεια των στοιχείων δοκιμής.

Χαρακτηριστικά γνωρίσματα

Υψηλής τάσης επαφέας	Μακρινή διακοπτόμενα τάση ΣΥΝΕΧΟΥΣ εργασίας μέχρι 750V
	Εκτιμημένη εργασία τρέχον 10000A, χρησιμοποιώντας το κενό εξαφανίζοντας σύστημα τόξων
	Χαμηλή αντίσταση επαφών των επαφών και της γρήγορης απάντησης
	Ο επαφέας έχει την αξιόπιστη δράση, την ασφάλεια, τη μακριά ζωή υπηρεσιών και την κατάλληλη συντήρηση.
Συλλογή θερμοκρασίας	Σειρά θερμοκρασίας: - 40℃ σε 800 ℃
	Αισθητήρας θερμοκρασίας: Θερμοηλεκτρικό ζεύγος
	Ποσοστό αποκτήσεων: 1s
	Ακρίβεια θερμοκρασίας: ≥0.5℃
	2 κανάλια
Απόκτηση τάσης	Απόκτηση τάσης: 0-100V,
	Ακρίβεια τάσης: ±0.1%FS
	Ψήφισμα 10mV τάσης
	Ποσοστό αποκτήσεων: 1s
	Βοηθητική απόκτηση τάσης: 1channel
	Τα στοιχεία διασυνδέουν: USB
Τρέχουσα απόκτηση	Μέτρηση της τάσης: 0~10000A
	Τρέχουσα ακρίβεια: ≤5A
	Τρέχον ψήφισμα: 100mA
	Μέθοδος δράσης: διπλή μέθοδος ολοκλήρωσης
	Ποσοστό αποκτήσεων: 1s
	1 κανάλι

Σύστημα αποκτήσεων τάσης και θερμοκρασίας

Σειρά καταγραφής θερμοκρασίας	-40℃ ~ 800℃
Σειρά καταγραφής τάσης	0 ~ 100V, με τον αισθητήρα 1 ΣΥΝΕΧΟΎΣ τάσης κανάλι
Σειρά καταγραφής τάσης	0 ~ 10000A, με τον αισθητήρα 1 ΣΥΝΕΧΟΎΣ τάσης κανάλι
Χρόνος δειγματοληψίας	1s
Οθόνη αφής για τη διαισθητική λειτουργία	Η νέα οθόνη επαφής επιτρέπει το ισχυρό κτύπημα, το ζουμ, και τους ελέγχους βρύση-και-έλξης για τη γρήγορη ναυσιπλοΐα στην καθολική λειτουργία τρόπου επίδειξης
Περιγραφή λειτουργίας	Εύκαμπτο ενδιάμεσο με τον χρήστη Συμπαγής δομή Προσθέστε τις I/O ενότητες για να υποστηρίξετε περισσότερα κανάλια

Εισαγωγή S7-200CN PLC

Ταχύτητα επεξεργασίας	0.2~12.ms
Μονάδα μνήμης	2K
Ψηφιακός	248
Ανάλογο	35
Χαρακτηριστικά γνωρίσματα	Το PLC έχει το υψηλό χειρουργήσιμο. Έχει τα χαρακτηριστικά του απλού προγραμματισμού, της κατάλληλης λειτουργίας, της εύκολης συντήρησης, κ.λπ., και δεν είναι γενικά επιρρεπή σε λειτουργούντα λάθη. Η λειτουργία του PLC περιλαμβάνει τη λειτουργία της εισαγωγής προγράμματος και της αλλαγής προγράμματος. Η εισαγωγή του προγράμματος μπορεί να επιδειχθεί άμεσα, και η λειτουργία της αλλαγής του προγράμματος μπορεί επίσης άμεσα να ακολουθήσει τον απαραίτητο αριθμό αριθμού ή επαφών διευθύνσεων για να ψάξει ή την αναζήτηση του προγράμματος, και να κάνει έπειτα τις αλλαγές. Το PLCs είναι διαθέσιμο σε ποικίλες γλώσσες προγραμματισμού. Χρησιμοποιημένα για το διάγραμμα σκαλών και την ηλεκτρική σχηματική αναπαράσταση το διάγραμμα είναι πιό στενό. Το PLC έχει μια μόνος-διαγνωστική λειτουργία, η οποία μειώνει τις απαιτήσεις για τις δεξιότητες συντήρησης του προσωπικού συντήρησης. Όταν το σύστημα αποτυγχάνει, το προσωπικό συντήρησης μπορεί γρήγορα να βρεί τη θέση ελαττωμάτων μέσω της αυτοδιάγνωσης υλικού και λογισμικού.

Οικοδεσπότης

Μέγεθος οικοδεσποτών	W700 Χ H1700 Χ D1000mm
Εσωτερικό μέγεθος κιβωτίων	500500500
Εσωτερικό υλικό κιβωτίων	45# συγκόλληση πιάτων χάλυβα
Εσωτερικός επαφέας κιβωτίων	Φιαγμένη από κόκκινο χαλκό, η επιφάνεια επαφών είναι νικέλινη για να μειώσει την αντίσταση επαφών

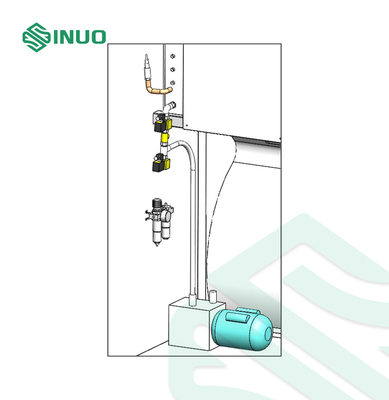

Κενό σύστημα ελέγχου	Ακριβώς ελέγχω την πίεση μέσα στο κιβώτιο μέσω των κενών αντλιών, των κενών βαλβίδων, των αισθητήρων πίεσης, των σωλήνων υψηλού αερίου, των ενώσεων και άλλων κενών συνδετήρων

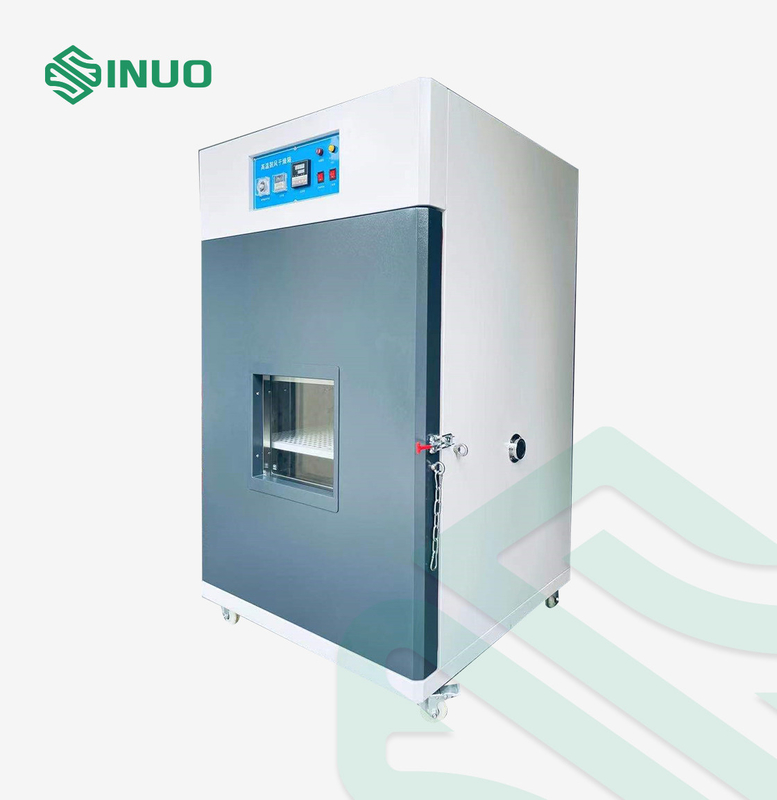

Explosionproof αίθουσα ελέγχου θερμοκρασίας βραχυκυκλώματος

Εσωτερικό μέγεθος κιβωτίων	W1000 Χ ΚΚ D1000 Χ H1000
Εσωτερικό υλικό κιβωτίων	Πάχος 2 ανοξείδωτου SUS201·0mm.
Μέγεθος χαρτοκιβωτίων	W1200 Χ ΚΚ D1200 Χ H1500 πάχος 1.5MM
Σειρά θερμοκρασίας	RT+10℃~150℃
Διακύμανση θερμοκρασίας	≤±0.5℃ (ατμοσφαιρική πίεση χωρίς φορτίο)
Ομοιομορφία θερμοκρασίας	≤2℃ (ατμοσφαιρική πίεση χωρίς φορτίο)
Απόκλιση θερμοκρασίας	≤±2℃ (ατμοσφαιρική πίεση χωρίς φορτίο)
Ποσοστό θέρμανσης	3℃/min, μη γραμμικά
Παράθυρο παρατήρησης	Διπλό μετριασμένο στρώμα γυαλί + οδοντωτός - καλώδιο

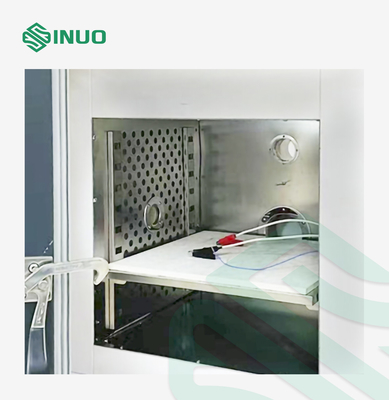

Κατώτατο σημείο του εσωτερικού κιβωτίου	Η περιοχή δοκιμής είναι εξοπλισμένη με έναν μαρμάρινο πίνακα, ο οποίος είναι αποτελεσματικός στη φλόγα - καθυστερών και αντίσταση διάβρωσης, και εύκολος να καθαρίσει
Κατώτατο σημείο του κιβωτίου	Εγκαταστήστε 4 καθολικές ρόδες και 4 σταθερά πόδια, που είναι όχι μόνο εύκολο να κινηθεί, αλλά και μπορεί να σταθμευθεί και να καθοριστεί σταθερά
Σύστημα εξάτμισης	Ο ανεξάρτητος έλεγχος, όταν παράγει το δείγμα δοκιμής τον καπνό, ο εξοπλισμός μπορεί αυτόματα να ανιχνεύσει και να απαλλάξει τον καπνό μέσω της σωλήνωσης
Αυτόματο explosionproof σύστημα ανακούφισης πίεσης	Έχει μια λειτουργία εξάτμισης, δηλ., ένα αέριο εξάτμισης μεγάλου ποσού που παράγεται στη δοκιμή απαλλάσσεται στο εξωτερικό έχει μια explosionproof λειτουργία ανακούφισης πίεσης, δηλ., υπάρχει μια πόρτα ανακούφισης πίεσης προσρόφησης μαγνητών (προδιαγραφή: 300*300mm) στο οπίσθιο τμήμα του προστατευτικού κιβωτίου. Όταν η ισχυρή ροή αέρος προσκρούει, η ανακούφιση πίεσης η πόρτα ανοίγει αυτόματα, μειώνοντας τον αντίκτυπο της έκρηξης.
Γύρω από το explosionproof κιβώτιο	Εξοπλισμένη με μια τρύπα ανακούφισης πίεσης, η πίεση μπορεί να απελευθερωθεί εγκαίρως
Πόρτα του κιβωτίου	Καθορίζεται από τις υψηλής αντοχής αρθρώσεις, και τουλάχιστον 3 σύνολα explosionproof κλειδαριών μπορούν να εγκατασταθούν στην πόρτα που καθορίζεται.
Αρχή του explosionproof κιβωτίου	Η explosionproof δομή ανακούφισης πίεσης διπλός-στρώματος υιοθετείται, και οι τρύπες ανακούφισης πίεσης του εσωτερικού στρώματος και του εξωτερικού στρώματος είναι εξαρθρωμένες και χωρισμένες, το οποίο παίζει μια αποθηκεύοντας επίδραση και αποφεύγει την εκτίναξη των εκρηκτικών τεμαχίων, η οποία διαδραματίζει έναν ρόλο στην προστασία ασφάλειας.

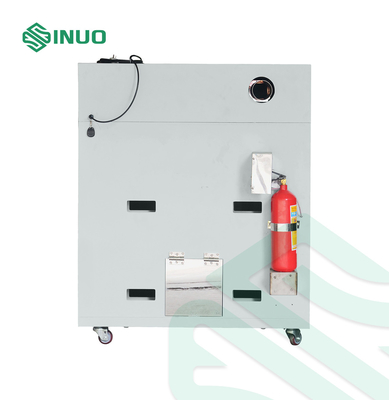

Πυροσβυστική συσκευή	Το explosionproof κιβώτιο είναι εξοπλισμένο με μια πυροσβυστική συσκευή. Μόλις εκραγεί η μπαταρία, η πυρκαγιά μπορεί να εξαφανιστεί από τον τηλεχειρισμό, και την πυροσβυστικά συσκευή και το σύστημα μπορούν από ο τηλεχειρισμός να ανοίξουν.
Σύστημα φωτισμού	Ανοίξτε μια τρύπα γυαλιού 400X400 στην κορυφή της περιοχής δοκιμής, παχύ μετριασμένο γυαλί 20MM, και εγκαταστήστε μια ομάδα φω'των των οδηγήσεων υψηλός-φωτεινότητας επάνω από το γυαλί για να φωτίσετε το ολόκληρο διάστημα δοκιμής.
Explosionproof σχέδιο πορτών	Η μπροστινή πόρτα του κιβωτίου δοκιμής υιοθετεί ένα ενισχυμένο σχέδιο, το οποίο μπορεί αποτελεσματικά να απομονώσει τη ζημία που προκαλείται από την πυρκαγιά και την έκρηξη κατά τη διάρκεια της δοκιμής. Η επιτροπή πορτών υιοθετεί ένα σχέδιο διπλός-στρώματος με έναν ημιώροφο, και η κλειδαριά αρθρώσεων και πορτών υιοθετεί τα ενισχυμένα εξοπλισμός-συγκεκριμένα τυποποιημένα μέρη. Το παράθυρο στην πόρτα υιοθετεί ένα explosionproof σχέδιο διπλός-στρώματος (το εσωτερικό στρώμα του αντι-projectile πλέγματος). Η explosionproof πόρτα είναι εξοπλισμένη με μια explosionproof κλειδαριά, και μια explosionproof αλυσίδα εγκαθίσταται στη explosionproof πόρτα για τη διπλή προστασία.
