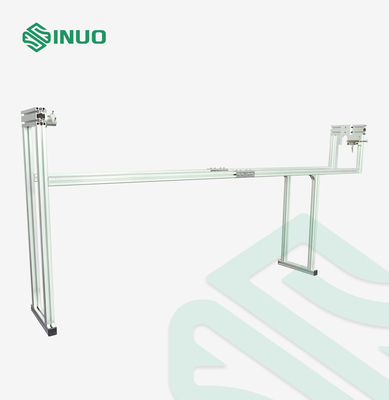

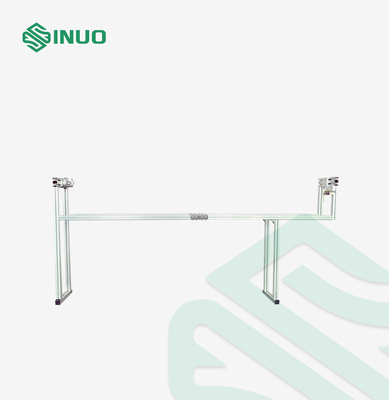

Υποδοχή εξοπλισμού δοκιμής συνδετήρων IEC62196 2250mm EV 50kg - δοκιμή δύναμης εξόδων

IEC62196 νέος ενεργειακών οχημάτων πολλαπλάσιος φορητός ελεγκτής δύναμης υποδοχή-εξόδων μηχανικός

Συμμορφωμένα πρότυπα & προτάσεις

IEC 62196-1Ed.4CDV: 2020 «βουλώματα, υποδοχή - έξοδοι και συζευκτήρες για τις βιομηχανικές και παρόμοιες εφαρμογές, και πρόταση 26,3, σύκο 19 για των ηλεκτρικών οχημάτων».

Iec60884-1: 2006 «βουλώματα και υποδοχή-έξοδοι για την οικογένεια και παρόμοιους λόγους Part1: Πρόταση 24,9 γενικών απαιτήσεων» και σχήμα 29.

GB2099.1-2008 «βουλώματα και υποδοχή-έξοδοι για την οικογένεια και παρόμοιους λόγους Part1: Πρόταση 24,9 γενικών απαιτήσεων» και σχήμα 29.

Τεχνικές παράμετροι

Ερωτήσεις & απαντήσεις

Q: Ποιο είναι το μειωμένος ύψος;
Α: Το μειωμένος ύψος είναι 750mm.

Q: Ποιο είναι το μέγεθος για αυτήν την συσκευή;
Α: Το μέγεθος της συσκευής είναι για τα βάρη 50kg 2400×850×400 (χιλ.) W×D×H.

Λεπτομέρειες:

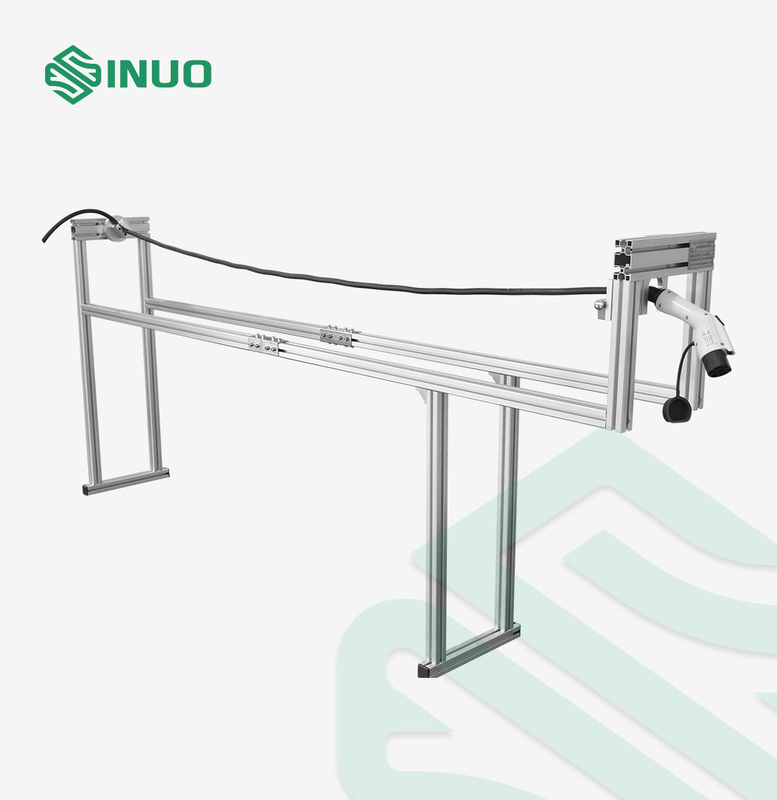

Για τη δοκιμή της μηχανικής δύναμης των αναγεννήσιμων βουλωμάτων και των αυτοκίνητων συνδετήρων εγκατήστησε με τα εύκαμπτα καλώδια.

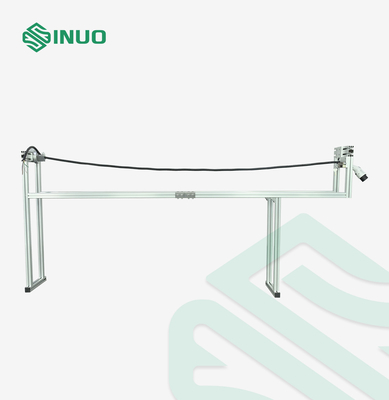

Το δείγμα κρατιέται έτσι ώστε το καλώδιο είναι επίπεδο και έπειτα επιτρεμμένος να αφορήσει το τσιμεντένιο πάτωμα. Αυτό έγινε 8 φορές το καλώδιο ήταν 45° κάθε φορά που καθορίστηκε.

Τα ανανεώσιμοι βουλώματα και οι συνδετήρες οχημάτων εγκαθίστανται με μια μικρή μερίδα (περίπου 200mm) του ελαφρύτερου τύπου ευκίνητου καλωδίου την ελάχιστη διατομική περιοχή που συστήνεται με από τον κατασκευαστή.

Μετά από να εξετάσουν, τα δείγματα δεν θα παρουσιάσουν καμία ζημία όπως διευκρινίζεται στο IEC 62196-1Ed. 4 cdv 2020 Ιδίως, κανένα μέρος δεν πρέπει να έρθει μακριά ή να έρθει χαλαρά. Το δείγμα δεν πρέπει να εκθέσει τα μέρη που μπορούν να χρεωθούν. Τα δείγματα πρέπει να διατηρήσουν την εκτίμηση IP τους.
Τα εξαρτήματα με έναν βαθμό προστασίας IP44 ή υψηλότερος πρέπει να υποβληθούν στις σχετικές δοκιμές που διευκρινίζονται στο IEC 62196 - 1ed. Πρόταση 20 4CDV 2020.

Τα εξαρτήματα με τις θερμοπλαστικές κατοικίες θα εξεταστούν σε IEC62196-1ed. Πρόταση 21,4 4CDV 2020.
