Ηλεκτρικός εξοπλισμός δοκιμής οχημάτων της EV αιθουσών δοκιμής ψεκασμού βροχής Sunroof αυτοκινήτων

Ηλεκτρικός εξοπλισμός δοκιμής μερών οχημάτων δωματίων δοκιμής ψεκασμού βροχής Sunroof αυτοκινήτων

Τεχνικές παράμετροι

1. Λειτουργώντας παροχή ηλεκτρικού ρεύματος: Τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη εναλλασσόμενου ρεύματος 380V, 50Hz ή αντιστοιχιών

2. Περιοχή δοκιμής: 4500mm*3000mm*2200mm (W*D*H)

3. Εξωτερικές διαστάσεις: 5000mm*4000mm*3300mm (W*D*H) (μετριασμένο αδιάβροχο δωμάτιο γυαλιού)

4. Εφαρμοσμένα πρότυπα: GB/T30037-2013, πρότυπα Chery, πρότυπα του Volkswagen, πρότυπα της Mitsubishi, πρότυπα Geely και άλλες αδιάβροχες απαιτήσεις δοκιμής sunroof

5. Οι διαστάσεις του αυτοκινήτου sunroof φορμάρουν το προσάρτημα καθορισμού: Το μέγιστο μέγεθος στερέωσης είναι 2500X4000MM ευρέα, το διευθετήσιμο κτύπημα του προσαρτήματος στερέωσης είναι 500MM, και το τσοκ σχεδιάζεται με τις κινητές ενώσεις, το οποίο δεν συγκρούεται με τη γωνία κλίσης του sunroof.

6. Διευθετήσιμο κτύπημα του καθορίζοντας πλαισίου σωλήνων ψεκασμού: 1500MM (πάνω-κάτω το διευθετήσιμο κτύπημα), μπροστινό και πίσω μέρος διευθετήσιμο κτύπημα είναι 1500MM.

7. Ένταση βροχής: 30mm/min-50mm/min διευθετήσιμος, ή 30-50L/M2/MIN διευθετήσιμο

8. Χρόνος βροχής: 19999M μπορεί να τεθεί ο ελεγκτής μπορεί να προσαρμοστεί μέσα σε 1 λεπτό σε 24 ώρες.

9. Σύστημα ελέγχου: η οθόνη αφής 10 ίντσας + το PLC Siemens, το πρόγραμμα σχεδιάζονται ανεξάρτητα από Sinuo

Εισαγωγή των χαρακτηριστικών γνωρισμάτων δομών

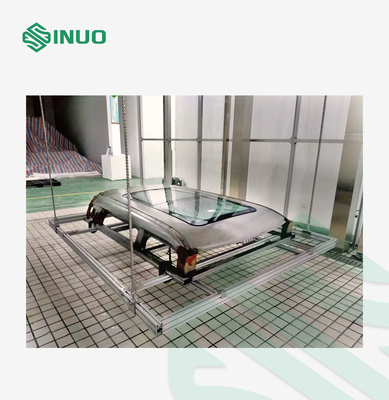

Μηχανισμός γωνίας σφιγκτηρών Sunroof

Μέσω του ελέγχου προγράμματος οθόνης αφής, εννέα κράτη γωνίας μπορούν να πραγματοποιηθούν, αεροπλάνο, μπροστινό, οπίσθιο, αριστερό, δεξιό, μπροστινό αριστερό, μπροστινό δικαίωμα, να εκθρέψουν αριστερά, οπίσθιο δικαίωμα.

• Είναι κάθετο στην παράλληλη επιφάνεια του ακροφυσίου, και ο χρόνος ψεκασμού νερού είναι 10 λεπτά, τα οποία μπορούν να τεθούν
• Το sunroof είναι γαρμένο μπροστινό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο πίσω 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο αριστερό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο σωστό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο μπροστινό αριστερό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο οπίσθιο αριστερό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο οπίσθιο σωστό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.
• Το sunroof είναι γαρμένο μπροστινό σωστό 0-20° (μπορεί να τεθεί), και ο χρόνος ψεκασμού νερού μπορεί να τεθεί για 10 λεπτά.

Για αυτές τις εννέα πλάγιες γωνίες, σύμφωνα με τα συμβατικά πρότυπα δοκιμής, η παράλληλη δοκιμή βροχής γωνίας είναι περισσότερο από 3H, και οι υπόλοιπες γωνίες ψεκάζονται συνήθως για 10 λεπτά, και κάθε κράτος επαναλαμβάνεται 5 φορές. Αυτό μπορεί να τεθεί από το πρόγραμμα (ο χρόνος ψεκασμού νερού κάθε κράτους και ο αριθμός ψεκάζοντας κύκλων νερού σε κάθε κράτος). Στην οθόνη αφής, τα προγράμματα δοκιμής κάθε επιχείρησης μπορούν επίσης να εκδοθούν και να σωθούν, έτσι ώστε η δοκιμή μπορεί να κληθεί την επόμενη φορά.

Αρχή δομών δράσης

Η αρχή της δομής κλίσης γωνίας sunroof είναι να ελεγχθεί ανεξάρτητα η πάνω-κάτω μετακίνηση τεσσάρων βιδών σφαιρών ή να συνδεθούν οι πολλαπλάσιες βίδες μέσω τεσσάρων του δέλτα σερβο μηχανών για να παραγάγει τις διάφορες γωνίες κλίσης. Η διάμετρος των τεσσάρων βιδών σφαιρών είναι 50MM για να εξασφαλίσει ικανοποιητική ικανότητα ρουλεμάν, και οι βίδες σφαιρών χρησιμοποιούνται για να εξασφαλίσουν την ακρίβεια της γωνίας κλίσης του sunroof.

Η συνδέοντας ράγα οδηγών κάτω από τη βίδα σφαιρών παράγει έναν ευθύ πάνω-κάτω την κίνηση, και η βίδα περιστρέφεται τη ράγα οδηγών που κινείται σε μια ευθεία γραμμή. Τέσσερις σερβο μηχανές εγκαθίστανται επάνω από το πιάτο ψεκασμού, αυτό το σχέδιο μπορεί να προστατεύσει τη μηχανή από τον ψεκασμό όμβριων υδάτων, έτσι ώστε η μηχανή μπορεί να χρησιμοποιηθεί για μια μακρύτερη ζωή.

Η αρχή της ανύψωσης και μπροστινό και πίσω μέρος λειτουργία του ραφιού ψεκασμού

Τέσσερις 304 βίδες σφαιρών ανοξείδωτου εγκαθίστανται στις τέσσερις γωνίες του καθορίζοντας πλαισίου σωλήνων ψεκασμού, και έπειτα εξοπλισμένος με έναν μειωτή ράβδων οδηγών για να πραγματοποιήσουν την αυξανόμενη και μειωμένη δράση.

Ο σκοπός είναι να ρυθμιστεί η απόσταση ψεκασμού μεταξύ του κεφαλιού ψεκασμού και του φεγγίτη για να εξασφαλίσει ότι η απόσταση 500MM ή έτσι. Η αρχή μπροστινό και πίσω μέρος της λειτουργίας χρησιμοποιεί επίσης μια βίδα σφαιρών και μια μηχανή για να ελέγξει τη γραμμική δομή κινήσεων.

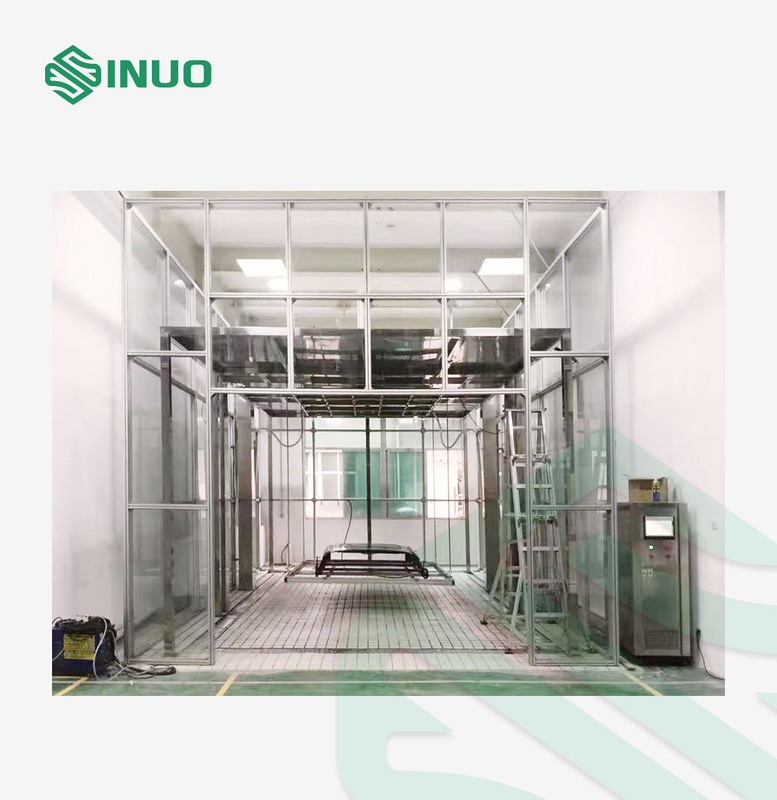

Δομή δωματίων ψεκασμού

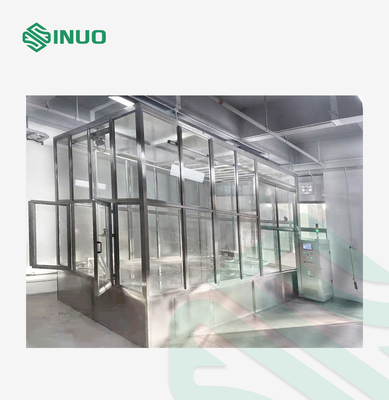

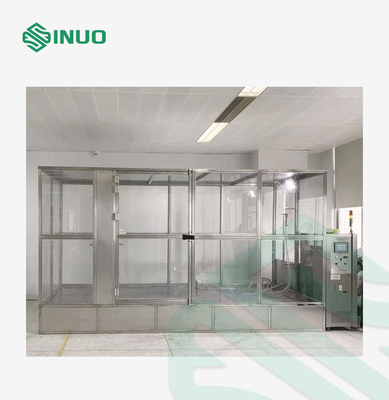

Η εξωτερική δομή πλαισίων του δωματίου ντους εγκαθίσταται με το κράμα αργιλίου 80X40MM πυκνά 5MM και το παχύ μετριασμένο γυαλί 10MM, και η πόρτα αποτελείται από τις μετριασμένες διπλός-ανοίγοντας συρόμενες πόρτες κραμάτων αργιλίου γυαλιού και στις δύο πλευρές.

Σύστημα επίγειων αποξηράνσεων και αστικές εργασίες (που παρέχονται από τον αγοραστή)

Καλύπτοντας μια περιοχή περίπου των μετρητών 4X5 και ένα διάστημα περίπου 5 μέτρα υψηλού, το σπίτι γυαλιού είναι διακοσμημένο με βάση τα στοιχεία αυτά. Το έδαφος πρέπει να κολληθεί με τα αντιολισθητικά κεραμίδια, και υπάρχει παχύς συγκεκριμένος υπόγειος τουλάχιστον 200MM, ο οποίος χρησιμοποιείται για να καθορίσει το πλαίσιο ψεκασμού με τις βίδες επέκτασης.

Η τάφρος επίγειων αποξηράνσεων είναι 200MM ευρέα και 100MM βαθύ. Η άκρη του νεροχύτη είναι περίπου 200MM μακρυά από τον τοίχο γυαλιού. Η επιφάνεια του νεροχύτη αποτελείται από το ανοξείδωτο 19X19MM τετραγωνικό πέρασμα 304 για να κάνει ένα μικρό κιβώτιο και να το βάλει πέρα από το νεροχύτη, εκροή με το έδαφος. Κατά διακόσμηση του νεροχύτη, την είναι απαραίτητο να σχεδιαστεί μια κλίση περίπου 5 βαθμών για να επιτρέψει στο νερό για να στραγγίξει στην έξοδο νερού, και κανένα νερό δεν πρέπει να συσσωρεύσει στο νεροχύτη. Οι απαιτήσεις για τη διακόσμηση κεραμιδιών πατωμάτων είναι οι ίδιες, και κανένα στάσιμο νερό δεν πρέπει να παραχθεί.

Σύστημα φίλτρων λιμνών και σύστημα φίλτρων τσαντών

Το σύστημα διήθησης λιμνών υιοθετεί τη διπολική μέθοδο διήθησης, η πρώτη φάση είναι η λίμνη λυμάτων, και το δεύτερο στάδιο είναι η λίμνη καθαρού νερού. Το βάθος της λίμνης λυμάτων είναι 1500MM, και το βάθος της σαφούς λίμνης νερού είναι 1000MM.

Ο σκοπός αυτού του σχεδίου είναι να κατατεθούν οι ρύποι και η λάσπη στη λίμνη. Η περιοχή λιμνών λυμάτων είναι μετρητές 1X1 βαθιά και 1,5 μέτρα βαθιά, και βρίσκεται πίσω από τη δεξιά πλευρά του ντους βροχής. Η λίμνη καθαρού νερού είναι μετρητές 1X1 βαθιά και 1 μέτρο βαθιά, και βρίσκεται μπροστά από τη δεξιά πλευρά του δωματίου ντους βροχής.

Προκειμένου να μειωθεί η πιθανότητα της παρεμπόδισης ακροφυσίων, ένα φίλτρο τσαντών προστίθεται. Η παραγωγή νερού της δεξαμενής ανοξείδωτου είναι 100 τόνοι ανά ώρα, και η πρόοδος διήθησης είναι 100UM. Η πολλαπλής στάθμης συσκευή φίλτρων πρόκειται μόνο να εξασφαλίσει ότι ο ψεκασμός δεν εμποδίζεται, δεν έχει επιπτώσεις στο χρόνο δοκιμής, και βελτιώνει την αποδοτικότητα δοκιμής.

Γωνία ψεκασμού νερού

a) Γωνία ψεκασμού νερού: παράλληλος στο δείγμα (απόσταση 500MM)

b) Η γωνία της υδάτινης στήλης του ακροφυσίου: 35°~40°cone γωνία

c) Ράφι ψεκασμού νερού: Αεροπλάνο εννέα το διευθετήσιμο γωνιών (0-20 βαθμοί), μπροστινός, πίσω, αημένος, σωστός, σωστός μπροστινός, άφησε την μπροστινή, σωστή πλάτη, αριστερά πίσω.

d) Το μέγεθος του πλαισίου ψεκασμού νερού: 1.8X1.2 μετρητές, ύψος 120MM

e) Περιοχή ψεκασμού νερού: 2.2X 1,7 μέτρα

Τρία ακροφύσια (ψιλή βροχή, μέτρια βροχή, δυνατή βροχή)

a) Η απόσταση μεταξύ του ακροφυσίου βροχής και της συσκευής μπορεί να ρυθμιστεί με την κίνηση

b) Διευθετήσιμη σειρά της γωνίας ακροφυσίων: 0~30°

c) Τρεις διάμετροι ακροφυσίων: ελαφριά ομίχλη βροχής Φ2.5mm, μέση βροχή: ¢1MM ευθεία τρύπα, ευθεία τρύπα δυνατής βροχής ¢2MM. Ψιλή απόσταση 400X400MM ακροφυσίων βροχής, μέση βροχή και απόσταση ακροφυσίων δυνατής βροχής: 100X100MM

d) Πίεση εγχύσεων: ≥80-150kPa

e) Επίπεδο θορύβου: ≤80dB
