Εξοπλισμός δοκιμής ηλεκτρικών οχημάτων Μεγάλος θάλαμος δοκιμής σκόνης για ανταλλακτικά αυτοκινήτων

Μεγάλο θάλαμο σκόνης γιαΗλεκτρικό όχημαΑνταλλακτικά

Επισκόπηση συστήματος

Ο μεγάλος θάλαμος σκόνης είναι κατάλληλος για τη δοκιμή της αντοχής σε άμμο και σκόνη των εξαρτημάτων σφράγισης και σφραγίδων ηλεκτρικών και ηλεκτρονικών προϊόντων, ανταλλακτικών και σφραγίδων αυτοκινήτων και μοτοσυκλετών,Μετατροπέας ESS κλπ.Για την ανίχνευση της χρήσης, αποθήκευσης, μεταφοράς των ηλεκτρικών και ηλεκτρονικών προϊόντων, ανταλλακτικών αυτοκινήτων και μοτοσυκλετών και σφραγίδων κάτω από το περιβάλλον άμμου και σκόνης.

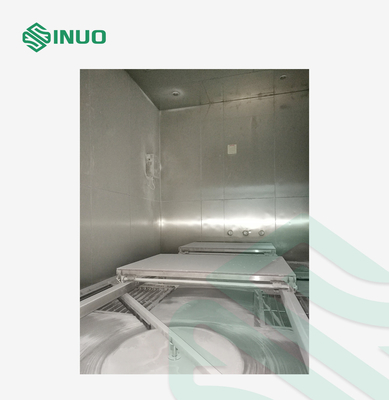

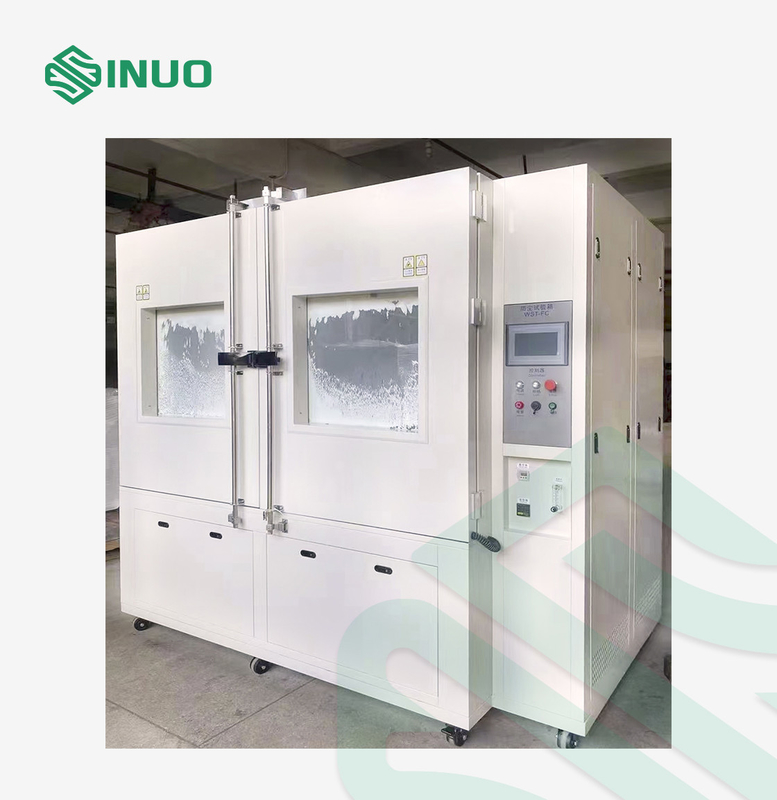

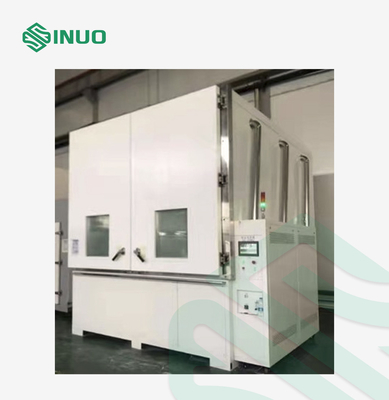

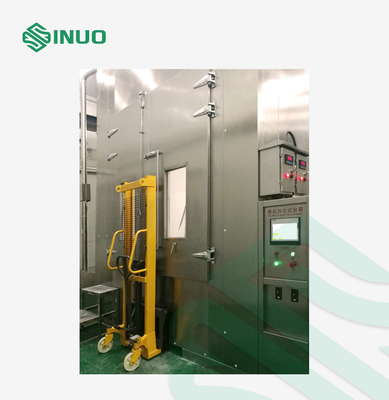

Ο εξοπλισμός δοκιμής χρησιμοποιεί έξυπνο και ανθρωπισμένο σύστημα ελέγχου PLC, το εσωτερικό του εξοπλισμού δοκιμής είναι κατασκευασμένο από υψηλής ποιότητας ανοξείδωτο χάλυβα SUS304, το σώμα του θαλάμου είναι κατασκευασμένο από ανοξείδωτο χάλυβα.Και έχει επίσης ένα μεγάλο παράθυρο παρατήρησης στις πόρτες.Η ασφάλεια είναι καλή.

Ο θάλαμος δοκιμής άμμου και σκόνης έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με την IEC60529 σχήμα 2 και απαιτείται από πολλά πρότυπα όπως IEC 61851, IEC 62196, IEC 62752 κλπ.

Τεχνικές παραμέτρους

1Οργάνωση εξοπλισμού και τεχνική:

Μέγεθος εσωτερικού θαλάμου (mm): 2500×4500×3500 (Βάθος × πλάτος × ύψος)
Εξωτερικό μέγεθος (mm): 3700×5200×4700 (Βάθος × πλάτος × ύψος)

Πύλη: 2800 mm × 2000 mm, διπλή ανοιχτή πόρτα (με παράθυρο παρατήρησης σε κάθε πόρτα).
Μέγεθος μίας πόρτας (mm): 1000X2800

Πεδίο θερμοκρασίας: RT+10°C/60°C (σύστημα θέρμανσης και ψήσιμης σκόνης)

Περιοχή υγρασίας: ≤85%RH

Ταχύτητα ροής αέρα: όχι μεγαλύτερη από 2m/s

Συγκέντρωση σκόνης: 2·4 kg/m3

Προδιαγραφές σκόνης: Η ξηρή σκόνη ταλκ που μπορεί να περάσει από την τετραγωνική τρύπα με σιτήρα 75um και σύρμα διαμέτρου 50um

Χρόνος δονήσεων σκόνης: 1S-999H ρυθμιζόμενος

Χρόνος εκτόξευσης σκόνης: 1S-999H ρυθμιζόμενος

Αποτρύπανση σκόνης: αποτρύπανση ηλεκτρικής θέρμανσης

Η διαφορά πίεσης του δοκιμαζόμενου προϊόντος: Α: 1,98KPa κάτω από την ατμοσφαιρική πίεση ή Β: καμία διαφορά πίεσης

Εφοδιασμένο με σύστημα αντλίας και απεικόνισης μετρήσεων για την υποβαρομετρική δοκιμή

Λειτουργική λειτουργία: λειτουργία προγράμματος, λειτουργία σταθερής αξίας

Σύστημα ελέγχου: ενσωματωμένη μεγάλη οθόνη LCD με οθόνη αφής

Αποθήκευση και εκτύπωση δεδομένων

Τρύπα από μόλυβδο: φ100 mm· με σφραγίδα σφράγισης

Εφοδιασμός του θαλάμου: χρησιμοποιώντας εισαγόμενο ατσάλι ατσάλινα καθρέφτη sus304

Το σώμα του θαλάμου είναι από ανοξείδωτο χάλυβα

Προστασία ασφάλειας: συναγερμός υπερτάσης του ανεμιστήρα, απώλεια ισχύος φάσης, προστασία ακολουθίας φάσης, αυτόματη διακοπή λειτουργίας και διακοπή τροφοδοσίας σε περίπτωση ατυχήματος

Όταν δεν υπάρχει φορτίο, πρέπει να υπάρχει σύστημα ανίχνευσης θερμοκρασίας και υγρασίας με λειτουργία εμφάνισης.

2Η σκόνη ταλκ πρέπει να φιλτράρεται μέσα από ένα μεταλλικό δίχτυ.Η διάμετρος του καλωδίου είναι 50 μm και το μέγεθος ματιών 75 μm. Η ποσότητα σκόνης ταλκ είναι 2 kg ανά κυβικό μέτρο του θαλάμου δοκιμής και ο αριθμός των χρήσεων δεν πρέπει να υπερβαίνει τις 20 φορές.Το σύστημα είναι σε θέση να διατηρεί ομοιόμορφη πυκνότητα αιωρούμενης σκόνης στον θάλαμο δοκιμής.

3Το κέλυφος του ατόμου δοκιμής τοποθετείται στον θάλαμο δοκιμής.Η πίεση στο κέλυφος πρέπει να διατηρείται κάτω από την ατμοσφαιρική πίεση από την αντλία κενού.Η πίεση του αέρα στον θάλαμο δοκιμής μπορεί επίσης να αλλάζει ώστε να επιτυγχάνονται περιοδικές αλλαγές της πίεσης στον θάλαμο δοκιμής..

4Σκοπός της δοκιμής είναι να χρησιμοποιηθεί η διαφορά πίεσης για να εισέλθει ο αέρας του θαλάμου στον εξοπλισμό.Ο όγκος άντλησης είναι 80 φορές μεγαλύτερος από τον όγκο του κελύφους DUT και η ταχύτητα άντλησης δεν υπερβαίνει τις 60 φορές του όγκου του κελύφους ανά ώρα..

5Το όργανο διαθέτει συσκευή έκτακτης αναστολής για την εξασφάλιση της ασφάλειας όταν η δοκιμή είναι μη φυσιολογική.

6Το κάλυμμα (θυρα) του σφραγισμένου θαλάμου δοκιμής σφραγίζεται αξιόπιστα.

7Το σύστημα έχει τη λειτουργία της ανάκτησης σκόνης και της επεξεργασίας μετά τη δοκιμή.
