EVSE αργή γρήγορη μπαταρία REESS δύναμης εξοπλισμού δοκιμής ασφάλειας φόρτισης ηλεκτρική

Ηλεκτρικός οχημάτων αργός και γρήγορος εξοπλισμός δοκιμής ασφάλειας χρέωσης ηλεκτρικός

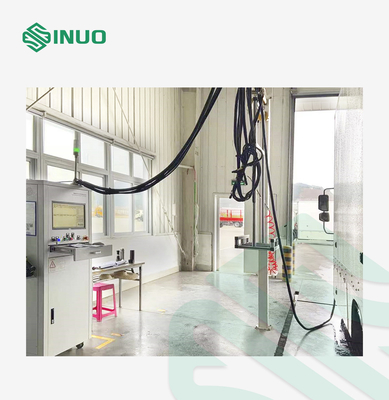

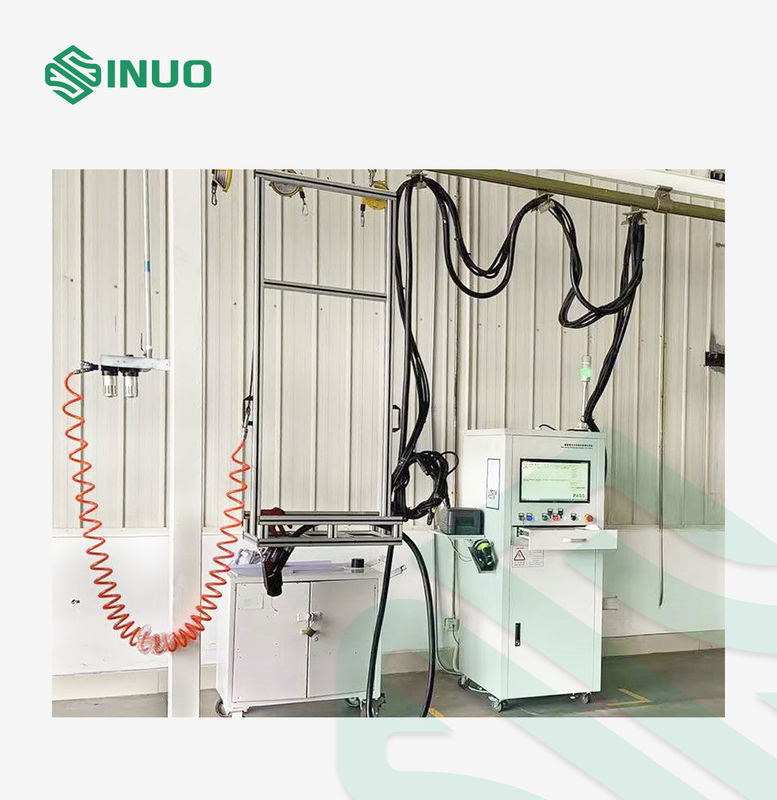

Επισκόπηση εξοπλισμού

Αυτό το περιεκτικό ηλεκτρικό εξεταστικό σύστημα ασφάλειας για ολόκληρο το ηλεκτρικό όχημα περιλαμβάνει μετά από το περιεχόμενο δοκιμής:

1. Δοκιμή οχημάτων

2. Συστατική δοκιμή

3. Πιθανή εξίσωση

4. Μπαταρία REESS δύναμης

Δοκιμή οχημάτων:

1. Γρήγορος λιμένας χρέωσης: Το συνεχές ρεύμα αντιστέκεται την τάση, αντίσταση μόνωσης, συνεχές ρεύμα που στηρίζει (πιθανή εξίσωση), γρήγορη λειτουργία χρέωσης, ολόκληρη αντίσταση μόνωσης οχημάτων, επαλήθευση δοκιμής μόνωσης

2. Αργός λιμένας χρέωσης: Το εναλλασσόμενο ρεύμα αντιστέκεται την τάση, αντίσταση μόνωσης, εναλλασσόμενο ρεύμα που στηρίζει, τρέχουσα, αργή λειτουργία χρέωσης διαρροής

Τα συστατικά εξετάζουν:
Το εναλλασσόμενο ρεύμα αντιστέκεται την τάση, αντίσταση μόνωσης

Πιθανή εξίσωση:

1. Η αντίσταση μεταξύ του αρνητικού στηρίζοντας σημείου της μπαταρίας και του κοχυλιού PEU

2. Η αντίσταση μεταξύ του αρνητικού επίγειου σημείου της μπαταρίας και της κατοικίας της μηχανής κίνησης

3. Η αντίσταση μεταξύ του αρνητικού επίγειου σημείου μπαταριών και του κοχυλιού φορτιστών

4. Η αντίσταση μεταξύ του αρνητικού επίγειου σημείου της μπαταρίας και PTC

5. Η αντίσταση μεταξύ του αρνητικού στηρίζοντας σημείου της μπαταρίας και της κατοικίας συμπιεστών κλιματισμού

6. Η αντίσταση μεταξύ του αρνητικού στηρίζοντας σημείου μπαταριών και της κατοικίας μηχανών οδήγησης

7. Η αντίσταση μεταξύ του αρνητικού επίγειου σημείου της μπαταρίας και του περιβλήματος αεραντλιών

8. Η αντίσταση μεταξύ του αρνητικού επίγειου σημείου μπαταριών και της στερεώνοντας βίδας της κάλυψης μπαταριών

Μπαταρία PEESS δύναμης:
Με τη μέτρηση της αξίας τάσης, η τυποποιημένη αντίσταση είναι γνωστή, και η μόνωση πακέτων μπαταριών υπολογίζεται σύμφωνα με τον τύπο GT/18384.1-2015.
Ο γνωστός τυποποιημένος ελεγκτής για τη δοκιμή χτίζεται στο σύστημα δοκιμής, και οι αλλαγές καλωδίωσης δοκιμής κατά τη διάρκεια ολόκληρης της διαδικασίας δοκιμής είναι μέσα στο σύστημα δοκιμής, και η αυτόματη μετατροπή ολοκληρώνεται χωρίς χειρωνακτικές αλλαγές καλωδίωσης.

Τεχνικές παράμετροι

Ερωτήσεις & απαντήσεις

Q: Αυτό που είναι για τη μονάδα δοκιμών οχημάτων:

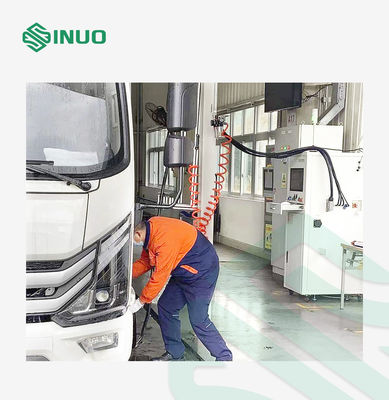

Α: Ολόκληρη η δοκιμή οχημάτων είναι κυρίως μέσω του πυροβόλου όπλου φόρτισης αργός-δαπανών και του πυροβόλου όπλου φόρτισης γρήγορος-δαπανών στην υποδοχή φόρτισης αργός-δαπανών, υποδοχή φόρτισης γρήγορος-δαπανών, και ο συνδεδεμένος φορτιστής οχημάτων, η σειρά ισχύος και άλλα μέρη της εξέτασης ασφάλειας διεπαφών, τα κύρια στοιχεία δοκιμής είναι διαθέσιμο συνεχές ρεύμα αντιστέκονται την τάση, αντίσταση μόνωσης, επίγεια αντίσταση, ρεύμα διαρροής (αργός λιμένας φόρτισης) ο κύριος σκοπός είναι να ανιχνευθεί η απόδοση ασφάλειας της υποδοχής χρέωσης και της διεπαφής του μέρους που συνδέεται με το το όχημα πρέπει να τροφοδοτηθεί μακριά κατά τη διάρκεια της δοκιμής για να εξασφαλίσει ότι όλες η δύναμη και η ηλεκτρονική στο όχημα ο διακόπτης είναι σε ένα ανενεργό κράτος.

1. Αργή ανίχνευση λειτουργίας χρέωσης

Η αργή ανίχνευση λειτουργίας δαπανών είναι να ανιχνευθεί η αργή απόδοση χρέωσης των νέων ενεργειακών οχημάτων. Ο ελεγκτής αναθέτει στα νέα ενεργειακά οχήματα μέσω της αργής διεπαφής χρέωσης δαπανών για να ανιχνεύσει τη θέση χρέωσης του οχήματος, συμπεριλαμβανομένης της επιβεβαίωσης σύνδεσης κατά τη διάρκεια του εναλλασσόμενου ρεύματος που χρεώνει, που χρεώνει έτοιμου, φάση έναρξης και χρέωσης, τέλος της κανονικής χρέωσης, της αλλαγής κύκλων καθήκοντος PWM και της τρέχουσας δοκιμής.

Σύμφωνα με τη λειτουργία της επιβεβαίωσης της σύνδεσης χρέωσης, ο ελεγκτής ασφάλειας προσθέτει επίσης τη λειτουργία της επιβεβαίωσης της σύνδεσης μεταξύ του πυροβόλου όπλου χρέωσης και της υποδοχής χρέωσης του υψηλής τάσεως στοιχείου δοκιμής. Όταν το πυροβόλο όπλο χρέωσης συνδέεται με την υποδοχή δοκιμής αυτοκινήτων, ο ελεγκτής ασφάλειας αρχικά θα επιβεβαιώσει εάν η σύνδεση είναι κανονική. Υψηλή ανίχνευση.

Ανώτερη διεπαφή δοκιμής λογισμικού υπολογιστών

2. Γρήγορη δοκιμή λειτουργίας χρέωσης

Η γρήγορη δοκιμή λειτουργίας χρέωσης είναι να ανιχνευθεί η γρήγορη απόδοση χρέωσης των νέων ενεργειακών οχημάτων. Ο ελεγκτής αναθέτει στα νέα ενεργειακά οχήματα μέσω της γρήγορης διεπαφής χρέωσης δαπανών για να ανιχνεύσει τη θέση χρέωσης του οχήματος, συμπεριλαμβανομένου του σταδίου μόνος-ελέγχου, του έτοιμου σταδίου χρέωσης, και του σταδίου χρέωσης κατά τη διάρκεια της διαδικασίας ΣΥΝΕΧΟΥΣ χρέωσης. , Οι κανονικές άκρες φόρτισης, σε πραγματικό χρόνο ανίχνευση των παραμέτρων φόρτισης (συμπεριλαμβανομένης της τάσης, του ρεύματος, της ικανότητας δαπανών, SOC, των αλλαγών θερμοκρασίας μπαταριών, κ.λπ.) κατευθείαν ΜΠΟΡΟΎΝ επικοινωνία και άλλες δοκιμές.

Σύμφωνα με τη λειτουργία της επιβεβαίωσης της σύνδεσης χρέωσης, ο ελεγκτής ασφάλειας προσθέτει επίσης τη λειτουργία της επιβεβαίωσης της σύνδεσης μεταξύ του πυροβόλου όπλου χρέωσης και της υποδοχής χρέωσης του υψηλής τάσεως στοιχείου δοκιμής. Όταν το πυροβόλο όπλο χρέωσης συνδέεται με την υποδοχή δοκιμής αυτοκινήτων, ο ελεγκτής ασφάλειας αρχικά θα επιβεβαιώσει εάν η σύνδεση είναι κανονική. Ανίχνευση υψηλής τάσης.
