DIN 75220 ηλεκτρικό οχημάτων εξεταστικού εξοπλισμού σύστημα δοκιμής ακτινοβολίας προσομοίωσης φάσματος ηλιακό

Ηλεκτρικό οχημάτων πλήρες εξεταστικό σύστημα ακτινοβολίας προσομοίωσης φάσματος ηλιακό

Συμμορφωμένα πρότυπα & προτάσεις

ISO 12097-2: «Συστατικό-μέρος 2 οδικών όχημα-αερόσακων: Δοκιμή των ενοτήτων αερόσακων»

DIN 75220: «Γηράσκων τα αυτοκινητικά συστατικά στις ηλιακές μονάδες προσομοίωσης»

Mil-STD 810 «περιβαλλοντικά εκτιμήσεις και εργαστηριακά τεστ εφαρμοσμένης μηχανικής»

IEC 60904-9 «αποσυρμένες φωτοβολταϊκές συσκευές - μέρος 9: Ηλιακές απαιτήσεις απόδοσης προσομοιωτών»

Iec60068-2-5 «περιβαλλοντικό εξετάζω-μέρος 2-5: Δοκιμή Sa: Μιμούμενη ηλιακή ακτινοβολία στο έδαφος lvel και καθοδήγηση για την ηλιακή ακτινοβολία που εξετάζει»

Επισκόπηση εξοπλισμού

Αυτό το σύστημα δοκιμής αποτελείται από την ευφυή παροχή ηλεκτρικού ρεύματος ελέγχου, το βελτιστοποιημένο σχέδιο της κατοικίας λαμπτήρων ανακλαστήρων, το λαμπτήρα αλογονιδίων μετάλλων Osram 2000W/4000W, το γραφείο, το μετρητή έντασης φωτισμού, κ.λπ., οι οποίοι μπορούν τέλεια να μιμηθούν το περιβάλλον του φωτός του ήλιου υπό τους διάφορους όρους.

Με την ένωση με τους περιβαλλοντικούς παράγοντες όπως η θερμοκρασία, η υγρασία, οι βροχοπτώσεις, και οι χιονοπτώσεις, μπορεί να χρησιμοποιηθεί για να αξιολογήσει τον αντίκτυπο της άμεσης ηλιακής ακτινοβολίας στο δείγμα δοκιμής (θερμικός, μηχανικός, χημικός, ηλεκτρικός, κ.λπ.), και μπορεί επίσης να χρησιμοποιηθεί για να αποκαλύψει την αλληλεπίδραση μεταξύ των διαφορετικών υλικών στο συστατικό. Το μιμούμενο ηλιακό σύστημα ακτινοβολίας μπορεί να χρησιμοποιηθεί μόνο για να εξετάσει την ηλεκτρονική, τα υλικά, και τα δείγματα μικρός-όγκου. Τα πολλαπλάσια συστήματα μπορούν επίσης να συνδυαστούν σε μια ελαφριά σειρά μέσω του επαγγελματικών σχεδίου και του σχεδιαγράμματος, τα οποία μπορούν να χρησιμοποιηθούν στις δοκιμές των αυτοκινήτων, των φορτηγών, των φωτοβολταϊκών ενοτήτων, των τραίνων και των αεροπλάνων.

Τεχνικές παράμετροι

Δομή συστημάτων

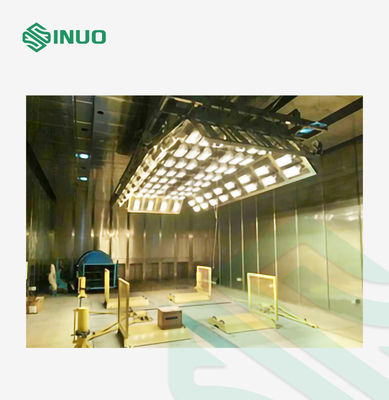

Το σύστημα αποτελείται από συνολικά 21 μονάδες προσομοίωσης φωτός του ήλιου (3×7), και κάθε μονάδα προσομοίωσης φωτός του ήλιου έχει την ίδια δύναμη, η οποία είναι 4KW ομοιόμορφα. Η συγκεκριμένη διανομή είναι η ακόλουθη:

Το μέγεθος της περιοχής αιθουσών στον αριθμό είναι 6.5m × 2.5m (πλάτος μήκους ×), και κάθε μικρό κιβώτιο είναι μια ενιαία μονάδα προσομοίωσης φωτός του ήλιου. Η απόσταση στην κατεύθυνση μήκους είναι 1m, η απόσταση στην κατεύθυνση πλάτους είναι 1.25m, και το ύψος της επιφάνειας αναφοράς ακτινοβολίας είναι 1500mm±500mm.

Η διαμήκης κεντρική γραμμή της συσκευής προσομοίωσης φωτός του ήλιου πρέπει να συμπέσει με την κεντρική γραμμή του δυναμόμετρου πλαισίων στην κάθετη κατεύθυνση, και η γενική θέση εγκαταστάσεων είναι επάνω από την περιοχή κοιλωμάτων του δυναμόμετρου πλαισίων.

Δομή συστημάτων

Η μονάδα προσομοίωσης φωτός του ήλιου αποτελείται από μια κατοικία λαμπτήρων, έναν λαμπτήρα αλογονιδίων μετάλλων και μια ευφυή παροχή ηλεκτρικού ρεύματος. Η ευφυής παροχή ηλεκτρικού ρεύματος τοποθετείται έξω από την αίθουσα δοκιμής, και οι λαμπτήρες αλογονιδίων μετάλλων είναι εγκατεστημένοι στην κατοικία λαμπτήρων και τακτοποιημένοι στην αίθουσα δοκιμής σύμφωνα με την απαραίτητη περιοχή ακτινοβολίας.

Πηγή λαμπτήρων

Το κύριο σώμα της πηγής λαμπτήρων είναι το υλικό πινάκων αλουμίνας, το οποίο μειώνει το βάρος κάθε μονάδας προσομοίωσης φωτός του ήλιου εξασφαλίζοντας την ένταση της πηγής λαμπτήρων. Το αντανακλαστικό υλικό δεν είναι εισαγόμενο πιάτο αργιλίου σιταριού φασολιών καθρεφτών, με την ανακλαστικότητα μέχρι 97%, ομοιόμορφη αντανάκλαση και κανένα ελαφρύ σημείο. Λόγω της διαδικασίας κυλίσματος και ηλεκτρολυτικής επιμετάλλωσης, η υψηλής αντοχής σκληρότητα της αντανακλαστικής επιφάνειας καθρεφτών εξασφαλίζεται, και το περιστατικό της κατάστασης ότι η ανακλαστικότητα μειώνεται πολύ λόγω του πιό πρόσφατου καθαρισμού και του σκουπίσματος μειώνεται.

Η σπείρα ανάφλεξης τοποθετείται στην παροχή ηλεκτρικού ρεύματος. Όλα οι δομές και τα συστατικά στην πηγή λαμπτήρων που εγκαθίσταται στο διάστημα δοκιμής μπορούν να αντισταθούν μια ευρεία σειρά θερμοκρασίας και υγρασίας, και η αντίσταση θερμοκρασίας είναι -70℃~+120℃, το οποίο αποφεύγει επίσης τη συσκευασία υψηλής τάσης στο λαμπτήρα ότι η μακροπρόθεσμη αντίσταση σε υψηλής θερμοκρασίας στο κοχύλι είναι επιρρεπής σε γήρανση.

Λαμπτήρας αλογονιδίων μετάλλων

Υιοθετήστε την πιό προηγμένη τεχνολογία λαμπτήρων αλογονιδίων μετάλλων. Το πρότυπο είναι OSRAM HMI 4000 W/DXS και οι συγκεκριμένες παράμετροι του λαμπτήρα αλογονιδίων μετάλλων είναι οι ακόλουθες:

Ηλεκτρικές παράμετροι	Ονομαστική δύναμη	4000W
	Δύναμη βολβών	4000W
	Τυποποιημένη τάση	200V
	Τάση βολβών	200V
	Ρεύμα βολβών	24
Φωτομετρικά στοιχεία	Ονομαστική φωτεινή ροή	380000LM
	Θερμοκρασία χρώματος	6000K
	Χρώμα που δίνει το RA δεικτών	90
Η καμπύλη φάσματος ο ίδιος του λαμπτήρα αλογονιδίων μετάλλων είναι πολύ στενή στο ηλιακό φάσμα, και το φως του ήλιου μπορεί να μιμηθεί τέλεια μετά από τη ρύθμιση από ένα φίλτρο συνήθειας. Η λεπτομερής καμπύλη φάσματος παρουσιάζεται στο δικαίωμα.
