Αυτοκίνητος αυτοκινήτων νερού εισόδου βροχής ψεκασμού δοκιμής επιβάτης οχημάτων αιθουσών ηλεκτρικός

Αυτοκίνητος αυτοκινήτων νερού εισόδου βροχής ψεκασμού δοκιμής επιβάτης οχημάτων αιθουσών ηλεκτρικός

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1001
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	1 σύνολο/μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εξεταστικό δωμάτιο:

WDH=5.5m×18m×5m

Θάλαμος ελέγχου:

WDH=2.2m×2.8m×2.5m

Σύστημα ελέγχου:

PLC ΤΗΣ MITSUBISHI

χρόνος δοκιμής:

0-99h59min59s

Ροή δοκιμής:

Q=6FN/625 ή Q=3FNS/50

Πίεση νερού:

150±10kPa

Τύπος αντλιών παροχής νερού:

Φυγοκεντρική αντλία

Είσοδος και έξοδος οχημάτων:

Χειρωνακτικές είσοδος και έξοδος

Συσκευασία λεπτομέρειες:

Άλλος

Δυνατότητα προσφοράς:

1 σύνολο/μήνας

Επισημαίνω:

Αίθουσα δοκιμής ψεκασμού βροχής PLC της Mitsubishi

Αίθουσα δοκιμής ψεκασμού βροχής της Mitsubishi

15kW αυτοκίνητο δωμάτιο δοκιμής βροχής

Περιγραφή του προϊόντος

Ολόκληρο ηλεκτρικό δωμάτιο δοκιμής ψεκασμού βροχής εισόδου νερού επιβατικών αυτοκινήτων οχημάτων

Συμμορφωμένα πρότυπα & προτάσεις

Αυτό το δωμάτιο δοκιμής σχεδιάζεται κυρίως και κατασκευάζεται σύμφωνα με QC/T476-2007 και QC/T271-2021. Και μπορούμε να προσαρμόσουμε όλα τα είδη δωματίου δοκιμής βροχής.

Τεχνικές παράμετροι

Αριθ.	Πρόγραμμα	Περιεχόμενο
	Παροχή ηλεκτρικού ρεύματος	AC380V 50Hz 15kW
	Προδιαγραφές οχημάτων δοκιμής	Όλα τα είδη επιβατικών αυτοκινήτων που διευκρινίζονται σε GB/T 3730.1-2001 Οχήματα Minivans και M1 με ένα μήκος λιγότερο από 3500mm οχημάτων και τις παραλλαγές τους. Πρότυπη σειρά μεγέθους: μήκος 2000mm~13700mm, πλάτος 1540mm~2500mm, ύψος 1500mm~3700mm
	Στοιχεία δοκιμής	1. Δοκιμή βροχής επιβατικών αυτοκινήτων που διευκρινίζεται σε QC/T476-2007 «όρια και μέθοδοι δοκιμής για την αδιάβροχη σφράγιση των επιβατικών αυτοκινήτων» 2. Η δοκιμή βροχής των μικροσκοπικών φορτηγών που διευκρινίζονται στο κεφάλαιο QC/T271-2021 «μέθοδος δοκιμής για την αδιάβροχη σφράγιση Minivans»
	Δωμάτιο δοκιμής ψεκασμού	WDH=5.5m×18m×5m, πλαίσιο δομών χάλυβα, σφραγίζοντας πιάτο πιάτων χάλυβα χρώματος
	Θάλαμος ελέγχου	WDH=2.2m×2.8m×2.5m, πλαίσιο δομών χάλυβα, σφραγίζοντας πιάτο πιάτων χάλυβα χρώματος
	Σύστημα ελέγχου	Ελεγχόμενο από το PLC της Mitsubishi, την επίδειξη υπολογιστών και τη λειτουργία, ηλεκτρονικό flowmeter συλλέγει τα στοιχεία ροής, πίεση παροχής νερού οργάνων ελέγχου αισθητήρων πίεσης της υδραντλίας, έλεγχοι κάθε βαλβίδων ελέγχου ο on-off της ροής του νερού στην κύρια σωλήνωση, τη σωλήνωση κλάδων και τη σωλήνωση κλάδων, και η ρυθμίζοντας βαλβίδα ροής ρυθμίζει τη ροή καθ'οδόν για να φθάσει στις τυποποιημένες απαιτήσεις δοκιμής. Η επιλογή στοιχείων δοκιμής, η επίδειξη ροής, η αξία και ο χρόνος μπορούν όλες επίδειξης πίεσης δοκιμής να αντιμετωπισθούν μέσω της διεπαφής υπολογιστών
	Χρόνος δοκιμής	0-99h59min59 το s μπορεί να προετοιμαστεί
	Ροή δοκιμής	Υπολογισμένη σύμφωνα με τον τυποποιημένο τύπο (Q=6FN/625 ή Q=3FNS/50), η βαλβίδα ελέγχου ροής ρυθμίζεται, ηλεκτρονικό flowmeter συλλέγει ανατροφοδοτεί, και οι επιδείξεις υπολογιστών. Αντιμετωπίστε, εκθρέψτε, αριστερός, δεξιός και κορυφή που κάθε σωλήνωση κλάδων είναι εξοπλισμένη με ένα σύνολο flowmeters
	Μέση ένταση βροχής	Το μπροστινό μέρος του σώματος είναι 12±1mm/min, το υπόλοιπο του σώματος είναι 8±1mm/min
	Ακροφύσιο	Η διάμετρος της τρύπας ακροφυσίων είναι Ф2.5mm, και το τέλος στρογγυλεύεται από 60°. Μπροστινό και πίσω μέρος: 702 PC Πλευρά: 3502 PC Κορυφή: 210 PC Κατώτατο σημείο: 210 PC Ο αριθμός είναι περισσότερο από 1260 PC
	Ρύθμιση ακροφυσίων	Η οριζόντια και κάθετη κεντρική απόσταση είναι 400×400mm, και η περιοχή δοκιμής καλύπτεται σε μια μορφή μητρών
	Κατεύθυνση ψεκασμού	Το όχημα έφυγε και δεξιά πλευρές, κορυφή, κατώτατο σημείο, μπροστινό και πίσω μέρος, συνολικά έξι πλευρές. Οι άξονες ακροφυσίων κορυφών και κατώτατων σημείων είναι κάθετοι στο οριζόντιο επίπεδο, οι μπροστινό και πίσω μέρος άξονες ακροφυσίων είναι παράλληλοι στο διαμήκες επίπεδο συμμετρίας οχημάτων, και οι δίπλευροι άξονες ακροφυσίων είναι κάθετοι στο διαμήκες επίπεδο συμμετρίας οχημάτων
	Απόσταση ακροφύσιο--οχημάτων	Το κατώτατο ακροφύσιο βρίσκεται 200mm κάτω από το έδαφος, και η θέση ακροφυσίων καθορίζεται. Άλλα ακροφύσια είναι 700±200mm μακρυά από την εξωτερική επιφάνεια του σώματος, Οι σωλήνες κλάδων που εγκαθίστανται με τα ακροφύσια σε κάθε πλευρά καθορίζονται modularly στο κινητό υποστήριγμα, και η απόσταση μεταξύ του μηχανισμού ψεκασμού σε όλες τις πλευρές εκτός από την κατώτατη επιφάνεια από το εξωτερικό του σώματος οχημάτων μπορεί να ρυθμιστεί για να καλύψει τις τυποποιημένες απαιτήσεις, και μπορεί να αντιστοιχηθεί τα οχήματα των διαφορετικών μεγεθών.
	Κάτοχος ακροφυσίων	Τοπ κινητό υποστήριγμα: μπορέστε να ανυψωθείτε κάθετα, οδηγημένος από τον ηλεκτρικό υδραυλικό κύλινδρο Δευτερεύον κινητό υποστήριγμα: μπορέστε να κινηθείτε αριστερά και δεξιός, ηλεκτρική ρύθμιση Μπροστινή κινητή στάση: χειρωνακτική μετακίνηση, τροχίσκοι με την ισοπέδωση των ποδιών υποστήριξης Οπίσθιο υποστήριγμα: σταθερός στην οπίσθια πλευρά του δωματίου ντους Κατώτατο υποστήριγμα: σταθερός στο αυλάκι 0.2m κάτω από το έδαφος
	Πίεση νερού	150±10kPa
	Διοχέτευση με σωλήνες ψεκαστήρων	Κύριο κύκλωμα Φ150mm Σωλήνας Φ102 χιλ. κλάδων Σωλήνωση κλάδων (σειρά σωλήνων ψεκασμού) Φ40 (Το μέγεθος σωληνώσεων υπόκειται στην πραγματική παραγωγή)
	Αντλία παροχής νερού	Φυγοκεντρική αντλία ανοξείδωτου
	Κυκλοφοριακό σύστημα νερού	Το νερό επιστρέφεται από τη δεξαμενή υπόγειου νερού του δωματίου ψεκασμού στη δεξαμενή ιζηματογένεσης, και φιλτράρεται στη δεξαμενή αποθήκευσης από το δευτεροβάθμιο φίλτρο, και το νερό αντλείται από την υδραντλία στο μηχανισμό ψεκασμού. Συγχρόνως, το υδραγωγείο συνδέεται με έναν εξωτερικό μηχανισμό ξαναγεμίσματος νερού, αλλά όταν η στάθμη ύδατος είναι χαμηλότερη από την απαίτηση, πρέπει να ξαναγεμιστεί συνεχώς. Η δεξαμενή ιζηματογένεσης πρέπει να καθαριστεί τακτικά, και το υδραγωγείο πρέπει να αλλάξουν τακτικά.
	Συγκεκριμένο ίδρυμα	Το μεταφέρον ίδρυμα, το κατώτατο ακροφύσιο του δωματίου ψεκασμού τακτοποιείται symmetrically στο κέντρο, και ένα μακροχρόνιο αυλάκι τίθεται στη μέση: μήκος, πλάτος και βάθος = 14m × 0,7 μ × 0,3 μ
	Λίμνη	Διαιρείται σε δεξαμενή ιζηματογένεσης, δεξαμενή φίλτρων και δεξαμενή αποθήκευσης νερού, οι οποίες τακτοποιούνται πίσω από το δωμάτιο ψεκασμού
	Αρχείο διαρροών	Τα χειρωνακτικά αρχεία, εισαγωγή στον υπολογιστή μπορούν να τυπωθούν στις εκθέσεις
	Είσοδος και έξοδος οχημάτων	Χειρωνακτικές είσοδος και έξοδος
	Εργαστηριακή περιοχή	WDH=about 8m×22m×5.2m

Επισκόπηση εξοπλισμού

1. Επισκόπηση συστημάτων

Αυτό το δωμάτιο δοκιμής σχεδιάζεται κυρίως και κατασκευάζεται σύμφωνα με QC/T476-2007 και QC/T271-2021. Χρησιμοποιείται για να αξιολογήσει τη δυνατότητα των πορτών, των παραθύρων, των καλύψεων στομίων των επιβατικών αυτοκινήτων και minivans, καθώς επίσης και των διαμερισμάτων αποσκευών ή φορτίου για να αποτρέψει τα όμβρια ύδατα από την είσοδο του διαμερίσματος, και για να ελέγξει τη δυνατότητά τους να αποτρέψουν τα όμβρια ύδατα από την είσοδο του διαμερίσματος. Απόδοση σφράγισης βροχής.

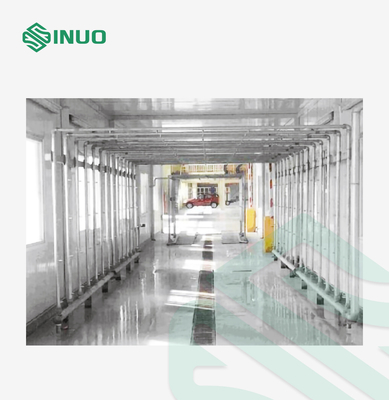

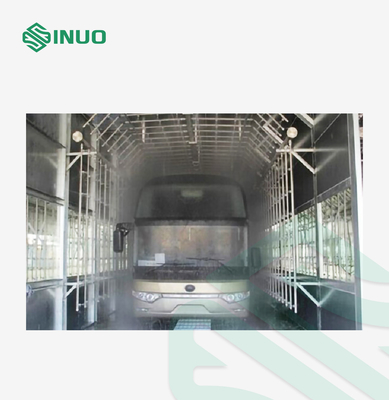

Το δωμάτιο ντους βροχής μιμείται το υπαίθριο φυσικό κράτος βροχής για να θέσει τους όρους ανίχνευσης βροχής ψεκασμού, και να διευθύνει τη δοκιμή ψεκασμού σε όλες τις επιφάνειες του μηχανοκίνητου οχήματος που μπορεί να εκτεθεί στη βροχή. (Διήθηση, αργή σταλαγματιά, σταλαγματιά, γρήγορη σταλαγματιά, ροή) καταγράφεται και σημειώνεται για να επιβεβαιώσει τη συμπίεση νερού των υπαίθριων οχημάτων και να εφαρμόσει τις δομικές βελτιώσεις στα μέρη που μπορούν να διαρρεύσουν.

Το δωμάτιο δοκιμής βροχής χρησιμοποιεί τον ευφυή κεντρικό ολοκληρωμένο έλεγχο PLC, την επίδειξη διεπαφών υπολογιστών και τη λειτουργία, τα στοιχεία δοκιμής μπορούν να διαμορφωθούν σε μια έκθεση και να τυπωθούν, και η έκθεση μπορεί να εκδοθεί σύμφωνα με την πραγματική έκθεση δοκιμής. Οι παράμετροι τίθενται μέσω της διεπαφής υπολογιστών, η διαδικασία δοκιμής ψεκασμού είναι πλήρως αυτόματη, και οι δευτερεύοντες και τοπ μηχανισμοί ψεκασμού προσαρμόζονται ηλεκτρικά στις διάφορες προδιαγραφές αντιστοιχιών των οχημάτων. Είναι η πρώτη επιλογή του εξοπλισμού αξιοπιστίας για τα εξεταστικά τμήματα οργάνων τρίτων και εργαστηρίων εργοστασίων.

Αυτοκίνητος αυτοκινήτων νερού εισόδου βροχής ψεκασμού δοκιμής επιβάτης οχημάτων αιθουσών ηλεκτρικός 2

2. Αρχή και δομή εξοπλισμού

Αρχή εξοπλισμού:

Το PLC χρησιμοποιείται για να ελέγξει το μετατροπέα συχνότητας για να αλλάξει την παροχή νερού της συμπληρωματικής αντλίας στη σωλήνωση, έτσι ώστε η πίεση και η ροή παροχής νερού μπορούν να καλύψουν τις τυποποιημένες απαιτήσεις. Οι μπροστινές, οπίσθιες, αημένες, σωστές και τοπ επιφάνειες βροχής του ψεκαστήρα μπορούν να ρυθμιστούν για να ταιριάξουν με τη δοκιμή βροχής των επιβατικών αυτοκινήτων και minivans των διαφορετικών μεγεθών.

Δομή εξοπλισμού:

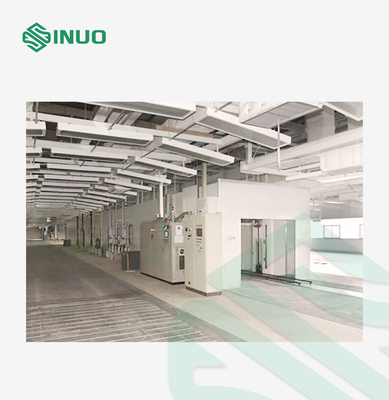

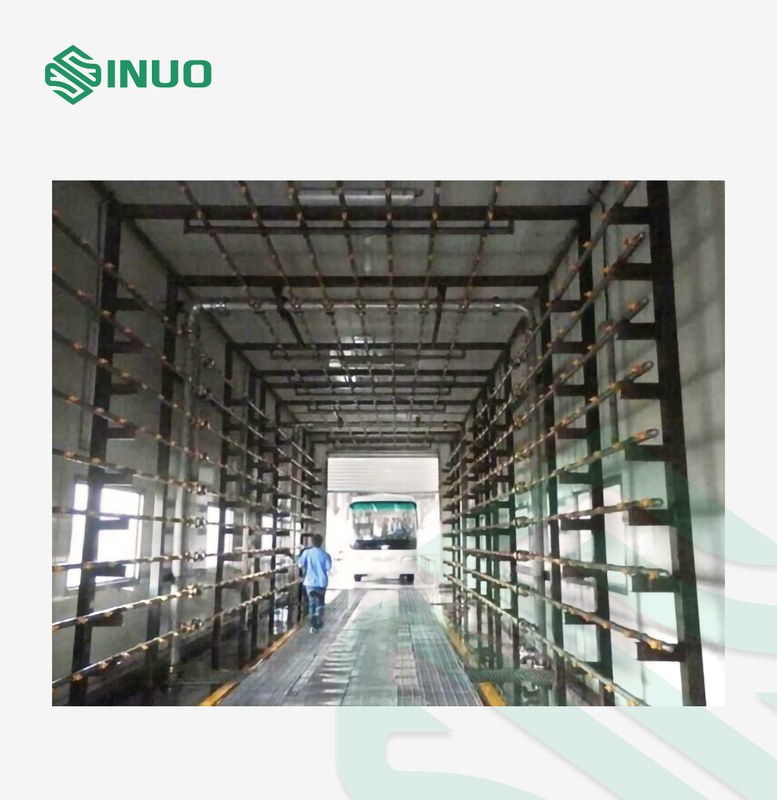

Το αυτοκινητικό δωμάτιο δοκιμής βροχής περιλαμβάνει κυρίως πέντε συστατικά: ψεκάστε το δωμάτιο και το θάλαμο ελέγχου, το σύστημα ψεκασμού (συμπεριλαμβανομένου του ηλεκτρικού μηχανισμού ρύθμισης), το σύστημα ξαναγεμίσματος νερού, το σύστημα κυκλοφορίας νερού, και το ηλεκτρονικό σύστημα ελέγχου. Όπως φαίνεται στον αριθμό κατωτέρω:

Αυτοκίνητος αυτοκινήτων νερού εισόδου βροχής ψεκασμού δοκιμής επιβάτης οχημάτων αιθουσών ηλεκτρικός 5
