Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN4412-36CBM
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 SET/MONTH

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Συμμορφωμένα πρότυπα:

Din40050-9, κ.λπ.

Σύστημα ελέγχου:

PLC και οθόνη αφής

Εσωτερικό μέγεθος πλαισίων:

3000*4000*3000MM (D*W*H)

Μεγαλύτερο μέγεθος του δείγματος:

1500x2200x500 χιλ. (DxWxH)

Χρόνος ψεκασμού νερού:

30S/m ³ (μπορεί να τεθεί)

Θερμοκρασία ύδατος ψεκασμού:

RT~90℃ μπορεί να τεθεί

Πίεση ψεκασμού νερού:

8000~10000Kpa

Ροή ψεκασμού νερού:

14~16L/min

Συσκευασία λεπτομέρειες:

Άλλος

Δυνατότητα προσφοράς:

10 SET/MONTH

Επισημαίνω:

IEC60529 ηλεκτρικό πακέτο μπαταριών οχημάτων

πακέτο μπαταριών οχημάτων προτάσεων 6.2.7 ηλεκτρικό

Αίθουσα δοκιμής ψεκασμού νερού IPX9K

Περιγραφή του προϊόντος

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο

Συμμορφωμένα πρότυπα & προτάσεις

Αυτό το ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο ταιριάζει με τις απαιτήσεις της πρότασης IEC60529 14, ΤΥΠΟΠΟΙΗΜΈΝΗ TSC1000G της TOYOTA πρόταση ΕΦΑΡΜΟΣΜΈΝΗΣ ΜΗΧΑΝΙΚΉΣ 6.2.7 και 6.2.8, din40050-9, ISO20653, κ.λπ., μπορούν χρησιμοποιημένος για να εξετάσουν τα ηλεκτρικά πακέτα μπαταριών οχημάτων, κ.λπ.

Τεχνικές παράμετροι

Εσωτερικό μέγεθος πλαισίων	300040003000MM (DWH)
Εξωτερικό μέγεθος πλαισίων	ΚΚ περ. 400050004000 (DWH) (σπίτι γυαλιού, κανάλι αποξηράνσεων και αλεσμένη λαβή χρηστών εφαρμοσμένης μηχανικής από μόνοι τους).
Μεγαλύτερο δείγμα χρήστη	1500x2200x500 χιλ. (HxWxL) Βάρος δειγμάτων: 500KG
Σύστημα ψεκαστήρων	Αποτελούμαι από μια ιταλική υψηλή πίεση και μια υψηλής θερμοκρασίας υδραντλία, την υψηλή πίεση και τον υψηλής θερμοκρασίας μετρητή πίεσης νερού, την υψηλή πίεση και την υψηλής θερμοκρασίας βαλβίδα σωληνοειδών, και τον υψηλής θερμοκρασίας υδραυλικό σωλήνα υψηλής πίεσης και.
Θερμοκρασία ύδατος ψεκασμού	RT~90℃ μπορεί να τεθεί (RT είναι η περιβαλλοντική θερμοκρασία)
Γωνία ψεκασμού	Ο ψεκασμός μπορεί να καλύψει την ολόκληρη επιφάνεια του δείγματος, και η γωνία ψεκασμού είναι κάθετη στην επιφάνεια δειγμάτων.
Πίεση ψεκασμού νερού	8000~10000Kpa
Ροή ψεκασμού νερού	14~16L/min
Η απόσταση μεταξύ του ακροφυσίου και του δείγματος	175±25mm
Χρόνος ψεκασμού νερού	30S/m2 (μπορεί να τεθεί)
Χρονικός έλεγχος λειτουργίας	1s~9999h59min59s (διευθετήσιμος)
Λήψη της επιφάνειας	Τοπ και περιβάλλουσες πλευρές του προϊόντος
Μετρητής πίεσης ψεκασμού νερού	Μπορέστε να επιδείξετε την πίεση ψεκασμού νερού
Σύστημα ελέγχου	Το σύστημα ελέγχου οθόνης αφής ερευνάται ανεξάρτητα και αναπτύσσεται από την επιχείρησή μας.
Θέρμανση της δεξαμενής νερού (επωαστήρας)	1 PC
Μεταφορά αυτοκινήτων δειγμάτων	500kg
Αριθμός ακροφυσίων	3 PC, ένα που εγκαθίσταται στην κορυφή για να ψεκάσει τη τοπ επιφάνεια του δείγματος ένα που εγκαθίσταται στην πλευρά για να ψεκάσει την επιφάνεια γύρω από το δείγμα και ο τελικός εγκατέστησε στο κατώτατο σημείο για να ψεκάσει την κατώτατη επιφάνεια του δείγματος.
Τροχιά ψεκασμού	Πάρτε την τρέχοντας S-shaped τροχιά ως αρχή της αεριωθούμενης κίνησης, και χρησιμοποιήστε τέσσερις σερβο μηχανές για να σχεδιάσετε το βραχίονα ρομπότ για να ολοκληρώσει τον ψεκασμό νερού σε 5 πλευρές. Με τη δεκαετία του '30 ανά μετρητή τετρ.μέτρου ως βασικό χρόνο δοκιμής αναφοράς, η ολόκληρη τροχιά μπορεί να τεθεί ως στόχος να ολοκληρώσει το χρόνο, και μπορεί να θέσει σε 150-300S (5 τετραγωνικά μέτρα). Κατά ρύθμιση, τη χειριστής μπορεί να εισαγάγει το μέγεθος σύμφωνα με τις διαστάσεις, το μήκος, το πλάτος και το ύψος του προϊόντος. Το σύστημα χειριστών ολοκληρώνει αυτόματα την τρέχοντας διαδρομή δοκιμής για την τακτική δοκιμή. Αφότου ολοκληρώνεται η δοκιμή, ο βραχίονας επιστρέφει στο αρχικό σημείο και η συσκευή έχει τις υγιείς και ελαφριές υπαγορεύσεις.
Μέθοδος τοποθέτησης δειγμάτων	1. Υιοθετήστε forklift για να φορτώσετε και να ξεφορτώσετε τα δείγματα, και ο forklift πελάτης θα το προετοιμάσει από το χρήστη (ο προμηθευτής παρέχει τις προδιαγραφές) 2. Υιοθετήστε το εναέριο όχημα για να ανυψώσετε τα δείγματα στην πόρτα του εξοπλισμού, και ζητήστε έπειτα το χειρωνακτικό φορτηγό δειγμάτων για να προωθήσετε στο διάστημα δοκιμής. Αφότου κλείνουν την πόρτα, οι υπαγορεύσεις συστημάτων ότι μια επίσημη δοκιμή μπορεί να πραγματοποιηθεί.
Καθαρό υδάτινο σύστημα	Παρέχετε 50L/H που ο καθαρός εξοπλισμός νερού, παρέχει τη πηγή νερού για τη θέρμανση, και το νερό ψεκασμού για την ανακύκλωση.
Παροχή ηλεκτρικού ρεύματος	AC380V τριφασικό πέντε-καλώδιο, 50Hz δύναμη: περίπου 100KW (κανένα φορτίο) εξοπλισμένος με έναν διακόπτη αέρα 120A χωριστά, ο διακόπτης αέρα πρέπει να έχει τα τερματικά καλωδίωσης, και το σκοινί δύναμης είναι τετραγωνικά μέτρα ≥50.
Κυκλοφοριακό σύστημα νερού	1) Η πηγή νερού δεν μπορεί να ανακυκλωθεί (επειδή η πηγή νερού είναι βρώμικη αφότου εξετάζεται η μπαταρία, συστήνεται να στραγγιχτεί το χρησιμοποιημένο νερό στη δεξαμενή λυμάτων). 2) Εάν ο χρήστης εξετάζει την ανακύκλωση νερού, παρακαλώ προετοιμάστε την επιστροφής λίμνη και την καθαρή λίμνη εκ των προτέρων 3) Ο χρήστης σωληνώσεων θα προετοιμαστεί εκ των προτέρων 4) Το μέγεθος της επιστροφής λίμνης: 100010001500mm (DWH) 5) Το μέγεθος της σαφούς δεξαμενής νερού: 100010001200mm (DWH) 6) Συσκευή διήθησης νερού (προαιρετική) Εάν οι χρήστες εξετάζουν την ανακύκλωση νερού, παρακαλώ προετοιμάστε την επιστροφής λίμνη και την καθαρή λίμνη εκ των προτέρων.
Συσκευή φίλτρων νερού (προαιρετική, το κόστος είναι συμπληρωματικό)	Μετά από το νερό στις ροές διαδικασίας δοκιμής στην επιστροφής λίμνη, το νερό στην καθαρή λίμνη αντλείται στη δεξαμενή φίλτρων τσαντών από την καθαρή υδραντλία λιμνών, και το φιλτραρισμένο νερό επιστρέφεται στη δεξαμενή νερού.
Υλικό δομών
Ακροφύσιο	SUS 304 υδραυλικός σωλήνας ανοξείδωτου
Δεξαμενή νερού	Ανοξείδωτο SUS 304
Ηλεκτρικά εξαρτήματα ελέγχου	Υιοθετήστε τα διεθνή γνωστά εμπορικά σήματα όπως Σνάιντερ και Omron

Επισκόπηση εξοπλισμού

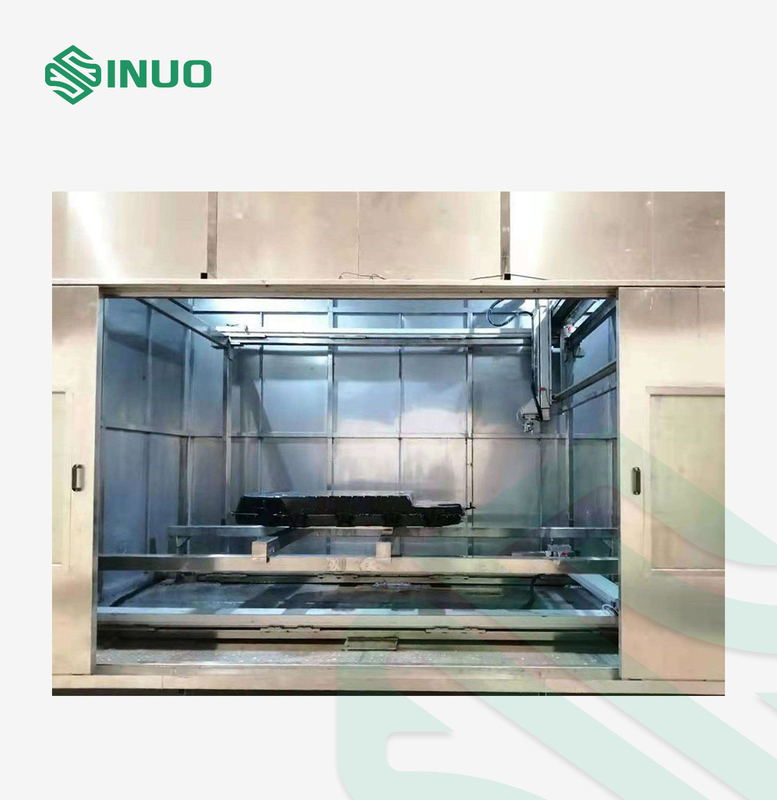

Το δωμάτιο δοκιμής αποτελείται από με ένα πεδίο δοκιμών, μια δεξαμενή αποθήκευσης νερού, ένα κιβώτιο ελέγχου, μια ουδέτερη ζώνη απομάκρυνσης νερού προϊόντων και ένα σύστημα ψεκασμού. Οι διαστάσεις δωματίων δοκιμής μπορούν να προσαρμοστούν σύμφωνα με τα συγκεκριμένα δείγματα του πελάτη.

Σύστημα θέρμανσης:

Το καλώδιο θέρμανσης που χρησιμοποιείται στην υψηλή συχνότητα είναι πολύ σημαντικό σε αυτό το σύστημα. Η ανάρμοστη υλική επιλογή του σωλήνα θέρμανσης έχει μια σύντομη ζωή υπηρεσιών και είναι επιρρεπές σε βραχυκύκλωμα της χοάνης. Είναι εξαιρετικά ενοχλητικό και στενοχωρώντας για τους χρήστες με τις υψηλές απαιτήσεις, και έχει σοβαρές επιπτώσεις στην πρόοδο επιθεώρησης παραγωγής. Για το λόγο αυτό, η επιχείρηση έχει αναπτύξει τον πιό πρόσφατο νέο τύπο του κεραμικού πλαισίου θέρμανσης. Το κεραμικό υλικό έχει την υψηλής θερμοκρασίας αντίσταση, καλή μόνωση, και δεν θα προκαλέσει τη διαρροή και το βραχυκύκλωμα. Το καλώδιο θέρμανσης που παρεμβάλλεται από τη μέση εισάγεται από τη Γερμανία, και η διάμετρος καλωδίων είναι παχιά με την υψηλής θερμοκρασίας αντίσταση και την ξηρά αντίσταση καψίματος. Ο σωλήνας γυαλιού χαλαζία παρεμβάλλεται στη μέση του καλωδίου θέρμανσης. Η σημαντική λειτουργία της είναι να αποτρέψει το καλώδιο θέρμανσης από να γίνει μαλακή και να πέσει κάτω όταν καίει το καλώδιο θέρμανσης το κόκκινο, προκύπτων στο βραχυκύκλωμα που προκαλείται από την επαφή μεταξύ του καλωδίου θέρμανσης και του μετάλλου της εσωτερικής αίθουσας.

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 0

(Σωλήνας θέρμανσης δεξαμενών νερού)

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 1

(Η Ιταλία εισήγαγε την υψηλής θερμοκρασίας και υψηλή υδραντλία)

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 2

(Υψηλής θερμοκρασίας και υψηλό ηλεκτρονικό flowmeter)

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 3

(Θήκη ακροφυσίων και δειγμάτων)

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 4

(Αισθητήρας βαθμολόγησης πίεσης νερού)

Din40050-9 ηλεκτρικό οχημάτων δύναμης μπαταριών εργαστήριο δοκιμής πακέτων IPX9K αδιάβροχο 5

(Αισθητήρας βαθμολόγησης πίεσης νερού)

Κύριος κατάλογος διαμόρφωσης εξοπλισμού

Όνομα	Εμπορικό σήμα και προέλευση	Ποσότητα	Μονάδα
Ελεγκτής οθόνης αφής	Siemens	1	Σύνολο
Επαφέας εναλλασσόμενου ρεύματος	Γαλλία Σνάιντερ	1	PC
Ενδιάμεσος ηλεκτρονόμος	Γαλλία Σνάιντερ	1	PC
Φίλτρο	Ταϊβάν	1	PC
Μηχανή περιστροφικών πλακών	Ταϊβάν STS	1	PC
Αισθητήρας	Ταϊβάν Fotek	1	PC
Κουμπί ανοξείδωτου με το φως	Κίνα	1	PC
Θρυαλλίδα	Φούτζι	1	PC
Διακόπτης κύριας δύναμης	Γαλλία Σνάιντερ	1	PC
Βαλβίδα υψηλών σωληνοειδών	Ιταλία MV	5	PC
Σωλήνωση συνδέσεων	υδραυλικός σωλήνας ανοξείδωτου 304	5	PC
Ελεγκτής PLC	Siemens	1	PC
Ηλεκτρονικό flowmeter	Κίνα	1	PC
Ηλεκτρονικός αισθητήρας πίεσης	Sinuo	1	PC
Μηχανή	Ταϊβάν STS	1	Σύνολο
Αντλία δυτών	ΓΕΡΑΚΙ	1	PC
