Περιεκτική κυκλική αλατισμένη αίθουσα ASTM B117 δοκιμής διάβρωσης ψεκασμού

ΑΣTM Β117ΣυνολικήΚύκλιοςΣπρέι αλατιούΗ διάβρωση Τμήμα δοκιμής

Συμμορφωμένα πρότυπα και ρήτρα

Αυτός ο ολοκληρωμένος θάλαμος δοκιμής αλατιού μπορεί να εκτελέσει δοκιμή ουδέτερου αλατιού (NSS), δοκιμή αλατιού οξέος, δοκιμή αλατιού οξέος με επιταχυνόμενο χαλκό (CASS) σύμφωνα με το GB/T10125-2012,ΑΣTM B117-2002, BS7479:1991, η δοκιμή κυκλικής διάβρωσης μπορεί επίσης να διεξαχθεί σύμφωνα με τα πρότυπα GM9540P, PV1210 και άλλα πρότυπα.

Ο εν λόγω θάλαμος δοκιμής πληροί τις απαιτήσεις των προδιαγραφών ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (μέθοδος CCT-1),κλπ..

Τεχνικές παραμέτρους

Σύνοψη εξοπλισμού

Το σύστημα αυτό αποτελείται από θάλαμο κλιματισμού, ξηρό θερμοσίφωνα, εξατμιστήρα (ψυγείο), σωλήνα επέκτασης υγραντήρα, φυγοκεντρικό ανεμιστήρα κ.λπ.Σκοπός είναι η ρύθμιση της ξηρής θερμοκρασίας και του υγρού αέρα στο θάλαμο κλιματισμού μετά από επαρκή ανάμειξη, και αποστέλλεται στον θάλαμο εργασίας, εισέρχεται στον αεραγωγό επιστροφής, αποστέλλεται πίσω στην κοιλότητα ρύθμισης για να συνεχίσει τον κύκλο, επαναλαμβάνοντας τον κύκλο.

Με τη μέθοδο ψεκασμού με ροή αέρα και την αρχή του σιφόνου, το απορροφημένο διάλυμα αλατιού ατομικεύεται μέσω του ακροφύλλου και το μέγεθος των σωματιδίων ατομικοποίησης είναι ομοιόμορφο,που μπορεί να εξασφαλίσει τη συνέχεια και τη σταθερότητα της δοκιμής.

Περιβάλλον χρήσης:

Χαρακτηριστικά του θαλάμου

1Η κύρια δομή του θαλάμου δοκιμών:

1.1 Σώμα θαλάμου δοκιμής: Το σύνολο είναι κατασκευασμένο από πλάκα από ανοξείδωτο χάλυβα SUS316, πάχος 1 mm, αντοχή σε υψηλές θερμοκρασίες, αντοχή σε οξέα και άλκα.καθαρή και όμορφη εμφάνιση

1.2 Θάλασσα συμπλήρωσης αλατιού: τοποθετείται παράθυρο προοπτικής επιπέδου νερού.βολικό για την αναπλήρωση του διαλύματος αλατιού ανά πάσα στιγμή.

1.3 Βαρέλι κορεσμού: Βαρέλι από ανοξείδωτο χάλυβα SUS304, ανθεκτικός σε υψηλές θερμοκρασίες και υψηλές πιέσεις, και παρέχει τον ίδιο υγρό αέρα με το εσωτερικό του θαλάμου.

1.4 Εργαστηριακό ράφι δειγμάτων: Το V-σχήμα στηριγμού είναι κατασκευασμένο από πλακάτ PP με σχισμή επεξεργασίας, το 0-σχήμα στηριγμού αναστολής είναι κατασκευασμένο από ράβδι γυάλινης ινών, το οποίο είναι ανθεκτικό στη διάβρωση και αντέχει σε φορτίο.Το αντικείμενο μπορεί να τοποθετηθεί σε μεγάλο αριθμό δειγμάτων, μπορεί επίσης να ρυθμίζεται κατά 15°, 30° για την τοποθέτηση πινακίδων δοκιμής.

1.5 Ο σωλήνας υγραντήρα του βαρέλι υγραντήρα εισάγεται στο στούντιο και στη συνέχεια χρησιμοποιείται ο ανεμιστήρας του στούντιο για να αναμιγνύεται ομοιόμορφα.

1.6 Σύστημα κλιματισμού: Το σύστημα αυτό αποτελείται από θάλαμο κλιματισμού, στεγνό θερμαντήρα, εξατμιστήρα (ψύξη), σωλήνα επέκτασης υγραντήρα, φυγοκεντρικό ανεμιστήρα κ.λπ.Σκοπός είναι η ρύθμιση της ξηρής θερμοκρασίας και του υγρού αέρα στο θάλαμο κλιματισμού μετά από επαρκή ανάμειξη, και αποστέλλεται στον θάλαμο εργασίας, στον αεραγωγό επιστροφής, αποστέλλεται πίσω στον θάλαμο ρύθμισης για να συνεχίσει τον κύκλο, επαναλαμβάνοντας τον κύκλο.

1.7 κάλυμμα θαλάμου: έχει επαρκή αντοχή και ακαμψία για την παρακολούθηση της κατάστασης ψεκασμού.Υιοθετήστε μια δομή σφραγισμένη με νερό για να διασφαλιστεί ότι το αλατιούχο ψεκασμό δεν ξεχειλίζειΤο κάλυμμα προστατεύεται αυτόματα όταν ανοίγει και η δοκιμή κυκλικής διάβρωσης ξεκινά αυτόματα από το σημείο ρήξης μετά το κλείσιμο του κάλυψης.Το κάλυμμα χρησιμοποιεί γωνία 110o ~ 120o για να διασφαλιστεί ότι το συμπυκνωμένο νερό δεν στάζει στο δοκίμιο.

1.8 Διατίθενται τρύπες εξάτμισης ισορροπίας για να αποφεύγεται η αύξηση της πίεσης στον θάλαμο, έτσι ώστε η ροή του αέρα στον χώρο εργασίας να μην διαταράσσεται υπερβολικά κατά την εξάντληση.

1.9 Εξοπλισμένο με βαθμιαία χωριστική λαβή για τη συλλογή και την απεικόνιση της βροχόπτωσης αλατιού έξω από τον θάλαμο.

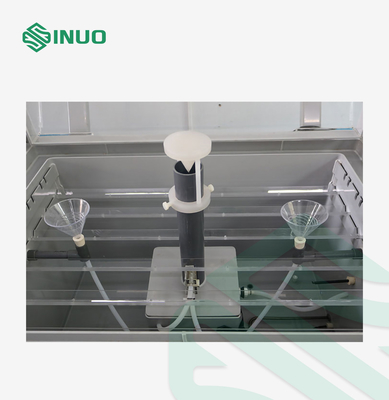

1.10 Υπάρχουν δύο πύργοι ψεκασμού, οι οποίοι μπορούν να καλύπτουν την ζήτηση για βροχοπτώσεις αλμυρής ομίχλης πιο ομοιόμορφα και ταχύτερα.

1.11 Διαθέτει αυτόματο σύστημα αναπλήρωσης νερού, το οποίο θα αναπλήρωσε αυτόματα το νερό όταν το επίπεδο του νερού είναι πολύ χαμηλό.

2Τρία συστήματα τροφοδοσίας αερίου:

2.1 Η πηγή αέρα τροφοδοτείται από τον αέρα που παράγεται από τον συμπιεστή αέρα (που παρέχεται από τον πελάτη), ο οποίος καθαρίζεται και φιλτράρεται από τον αέρα πρώτου επιπέδου,και η πίεση του αέρα δεύτερου επιπέδου ρυθμίζεται πριν αποσταλεί στην κορεσμένη δεξαμενή.

2.2 Ο θάλαμος δοκιμής αυτός είναι εξοπλισμένος με δύο βαλβίδες ρύθμισης της πίεσης του αέρα.η πίεση της πρώτης βαλβίδας ρύθμισης πίεσης που εισέρχεται στον αγωγό αερίου πρέπει να ρυθμίζεται σε 0.2Mpa

2.3 Όταν η δεύτερη βαλβίδα ρύθμισης πίεσης (δηλαδή η βαλβίδα ρύθμισης που ρυθμίζει την πίεση ψεκασμού) εισέρχεται στο πύσμα, η πίεση πρέπει να ρυθμίζεται μεταξύ 0,07 και 0,1 MPa.

2.4 Πνευματικό σύστημα: σταθερά και αξιόπιστα εισαγόμενα πνευματικά στοιχεία.

3. Σύστημα ψεκασμού: η βρύση μπορεί να αφαιρεθεί για εύκολο καθαρισμό

3.1 Υιοθετείται η μέθοδος ψεκασμού με ροή αέρα και χρησιμοποιείται η αρχή του σιφόνου για την ατομικοποίηση του απορροφούμενου διαλύματος αλατιού μέσω του ακροφύλλου και το μέγεθος των σωματιδίων ατομικοποίησης είναι ομοιόμορφο,που μπορεί να εξασφαλίσει τη συνέχεια και τη σταθερότητα της δοκιμής.

3.2 Χρησιμοποιεί μη κρυστάλλινο πύρο και συσκευή ψεκασμού με προφυλακτήρα.έτσι ώστε η βροχόπτωση του αλατιού να φτάνει την καθορισμένη τιμή.

3.3 Η άλμη πριν από την ψεκασμό εγχέεται στην δεξαμενή προθέρμανσης μέσω της δεξαμενής αποθήκευσης άλμης, προθέρμανση και μετά εισαγωγή στον πύραυλο.Η διακύμανση της θερμοκρασίας του χώρου εργασίας μετά τη σταθερή θερμοκρασία είναι μικρότερη.

3.4 Η ποσότητα της εναπόθεσης αλατιού: ανάλογα με το μέγεθος της πίεσης του ακροβωτίου 1-2 ml/80cm2/hr (μέσος όρος 16 ωρών),Η γωνία ¢ της πλάκας προστασίας μπορεί να ρυθμιστεί ώστε να ελέγχεται η ποσότητα του αλατιού, έτσι ώστε η ποσότητα της αλμυρής ομίχλης να μπορεί να φθάσει τα 1-2 ml/cm2·h.

3.5 Η πίεση ψεκασμού μπορεί να ρυθμίζεται σε 0,8-1.MPa.

4Σύστημα ψύξης:

Ο σχεδιασμός του συστήματος ψύξης εφαρμόζει τεχνολογία ρύθμισης της ενέργειας, η οποία μπορεί να εξασφαλίσει την κανονική λειτουργία της μονάδας ψύξης.

Μπορεί επίσης να ρυθμίσει αποτελεσματικά την κατανάλωση ενέργειας και την ικανότητα ψύξης του συστήματος ψύξης για να διατηρήσει το σύστημα ψύξης στην καλύτερη λειτουργική κατάσταση.Χρησιμοποιώντας τη μέθοδο ισορροπημένου ελέγχου της θερμοκρασίας και της υγρασίας (BTHC), σε περίπτωση συνεχούς λειτουργίας του συστήματος ψύξης,το σύστημα ελέγχου ελέγχει την ισχύ του θερμαντήρα μέσω της έξοδος αυτόματου υπολογισμού PID σύμφωνα με το ρυθμισμένο σημείο θερμοκρασίας, και τελικά επιτυγχάνεται μια δυναμική ισορροπία.

4.1 Συμπιέστης: Συμπιέστης με ψύξη αέρα.

4.2 Εξάπλωμα: θερμοανταλλάκτης με πτερύγια.

4.3 Σολενοειδής βαλβίδα: Omron.

5Σύστημα ελέγχου:

5.1 Ελεγκτής θερμοκρασίας και υγρασίας

● Οθόνη: 7 ιντσών έγχρωμη οθόνη LCD.

● Μέθοδος ρύθμισης: αγγλικό μενού, εισροή διαδραστικής διεπαφής με οθόνη αφής.

● Διάρκεια προγράμματος: κάθε ομάδα προγραμμάτων μπορεί να έχει 99 τμήματα το πολύ.

● Πεδίο ρύθμισης:

△Θερμοκρασία: -100°C+200°C,

△Η υγρασία: 0·100%RH,

△Χρόνος: 0·99 ώρες και 59 λεπτά.

● Ανάλυση: θερμοκρασία: 0,1°C, υγρασία: 0,1%RH, χρόνος: 0,1min.

● Εισαγωγή: PT100 αντίσταση πλατίνης.

● Λειτουργία επικοινωνίας: Αυτός ο ελεγκτής είναι εξοπλισμένος με διεπαφή RS232/485 (προαιρετικά εξοπλισμένος με ελεγκτή μοντέλου διεπαφής USB, ο οποίος μπορεί να εξάγει και να αποθηκεύει δεδομένα).

● Άλλες λειτουργίες: Ο εξοπλισμός διαθέτει πολλαπλές λειτουργίες προστασίας συναγερμού, όπως υπερθέρμανση, υπερθέρμανση ανεμιστήρα, υπερχείλεια κλπ.Η λειτουργία αυτοδιάγνωσης ελαττώματος του ελεγκτή μπορεί να εξασφαλίσει ότι μόλις ο εξοπλισμός είναι ανώμαλο, η παροχή ενέργειας των κύριων στοιχείων θα διακοπεί και ταυτόχρονα θα εκπέμπεται ένα σήμα συναγερμού.

5.2Συλλογή δεδομένων μέτρησης: PT100 αντίσταση πλατίνης.

5.3Άλλα εξαρτήματα: γαλλικοί επαγγέλλες εναλλασσόμενου ρεύματος "Schneider", διακόπτες, κουμπιά, μικρά ρελέ της Omron και άλλα προϊόντα διάσημης μάρκας.

5.4 Ρυθμιστής θερμοκρασίας ασφαλείας για την επέκταση υγρού δεξαμενής θέρμανσης σε θερμοκρασία 0-120°C.

5.5 Ρυθμισμένος ελεγκτής θερμοκρασίας υγρού διαστολής δεξαμενής αέρα 0-120°C.

5.6 Ακριβής ρύθμιση της πρωτογενούς πίεσης: συμπεριλαμβάνεται το φίλτρο αέρα.

5.7 Δορυφόρος πίεσης: 5 kg/cm2

6Προστατευτική διάταξη ασφαλείας:

6.1 Εξαλείφεται αυτόματα η συσκευή τροφοδοσίας όταν το επίπεδο του νερού είναι χαμηλό

6.2 Συσκευή αυτόματης απενεργοποίησης υπερθερμότητας

6.3 Συσκευή συναγερμού ήχου και φωτός

6.4 Προστασία από υπερθερμοκρασία σε κορεσμένη δεξαμενή

6.5 Προειδοποιητική συσκευή χαμηλής στάθμης νερού σε υγρό αλάτι

6.6 Προειδοποιητικό υπέρβασης του ψυκτικού συμπιεστή

6.7 Πραγματική ένδειξη επιπέδου νερού και έλλειψη συναγερμού
