Περιγραφή προϊόντων

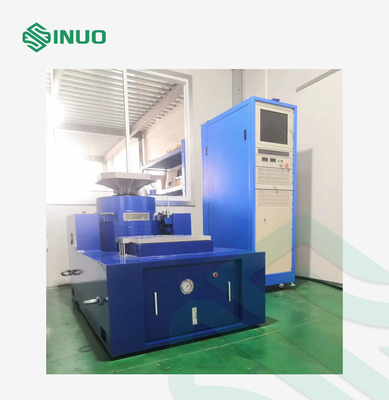

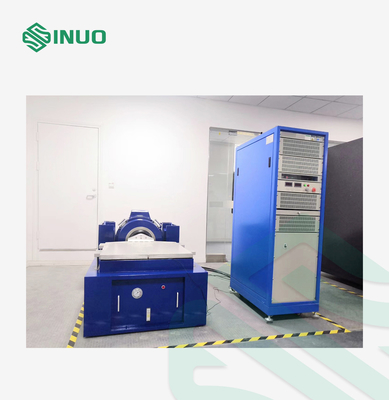

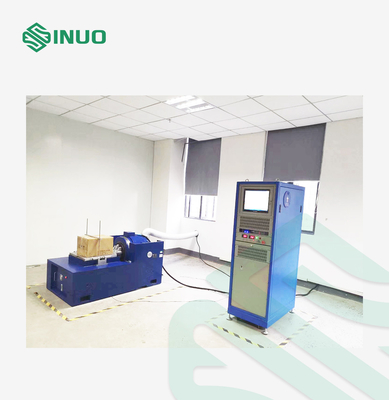

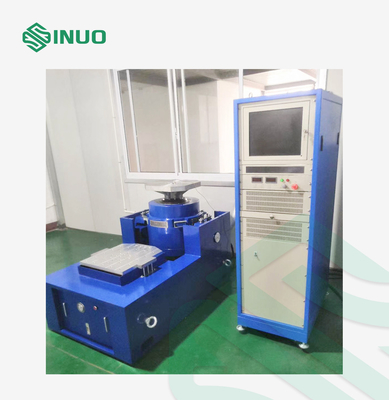

UL 2580 ηλεκτρικός εξοπλισμός δοκιμής δόνησης κυττάρων μπαταριών οδικών οχημάτων λίθιο-ιονικός

Συμμορφωμένα πρότυπα & προτάσεις

ΠΡΌΤΥΠΑ UL 2580:2020 ΓΙΑ τις μπαταρίες ΑΣΦΆΛΕΙΑΣ για τη χρήση στο ηλεκτρικό παράρτημα B2.1 οχημάτων και το παράρτημα B3.6

Iec60335-2-24: 2012clause 21,101

IEC 62133-2012clause7.2.2

GB/T31485, ΤΟ EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006

Επισκόπηση εξοπλισμού

Δείγμα και περιορισμοί: Μπαταρία, πακέτο μπαταριών, συμπιεστής ψυγείων, συμπιεστές ψύξης για όλους τους τύπους αυτοκίνητων κλιματιστικών μηχανημάτων για τις ψυκτικές ουσίες με R134a, ηλεκτρικός συμπιεστής, κασκόλ αυτοκινήτων, σωλήνας εξάτμισης αυτοκινήτων, ταμπλό αυτοκινήτων, συνέλευση γκαράζ αυτοκινήτων, φεγγίτης αυτοκινήτων, κλιματιστικό μηχάνημα αυτοκινήτων.

Εφαρμογή: Χρησιμοποιείται στη δοκιμή δόνησης όλων των ειδών κομματιών προς κατεργασία, οι παράμετροι κομματιών προς κατεργασία όπως οι συμπιεστές καταψύχονται, δύναμη εισαγωγής, θόρυβος, το κ.λπ. δεν μπορεί να υπερβεί τις τυποποιημένες απαιτήσεις μετά από τη δοκιμή.

Αρχή δοκιμής: Ο αγωγός ενεργοποίησης κινείται στην επίδραση μαγνητικών πεδίων της ηλεκτρομαγνητικής δύναμης. Όταν ο δυναμικός στην ηλεκτρομαγνητική δομένος πλατφόρμα παράγεται μαγνητικά από τα σήματα εναλλασσόμενων ρευμάτων, μια μετακίνηση δόνησης παράγεται.

Δομή: Το σύστημα δοκιμής δόνησης αποτελείται από τέσσερα μέρη: πίνακας δοκιμής δόνησης, ενισχυτής δύναμης, ελεγκτής, και ανεμιστήρας.

1. Πίνακας δόνησης: κίνηση: Το περισσότερο σημαντικό μέρος του ηλεκτρικού δομένος σταδίου είναι ένα δυναμικό, και είναι ένα σύστημα δραστηριότητας. Πώς η δυναμική εργασία; Τοποθετείται στο κενό αέρα εργασίας που παράγεται από το δαχτυλίδι κίνησης στο δαχτυλίδι κίνησης, έτσι ώστε η σπείρα κίνησης μπορεί να τροφοδοτηθεί από ελεύθερο πάνω-κάτω τη δόνηση. Αυτό είναι η εργασία του δυναμικού κύκλου.

2. Μαγνητική σπείρα: Η ηλεκτρική δομένος σπείρα επιτραπέζιας διέγερσης διαιρείται σε ανώτερο και η συναρπαστική συνέχεια, και οι δύο αποτελείται από δύο αμοιβαία κάθετα μαγνητικά πεδία μαζί με το δυναμικό, η σπείρα κόβεται για να παραγάγει τη μαγνητική επαγωγή στην περίπτωση της ενεργοποίησης. Ο δομένος πίνακας είναι η αποκλειστική δύναμη που απαιτείται από την αμοιβαία κοπή μεταξύ του δυναμικού και της διέγερσης.

3. Μέρος ενισχυτών δύναμης: Ο ενισχυτής δύναμης είναι ένα σημαντικό μέρος του ηλεκτρικού συστήματος δοκιμής δόνησης, της απόδοσης και της δομένος επιτραπέζιας αντιστοιχίας σχετικών με τη γενική απόδοση του συστήματος δοκιμής δόνησης άμεσα. Η ανάπτυξη του ενισχυτή δύναμης είχε δοκιμάσει τρεις γενεές: ηλεκτρονικός ενισχυτής δύναμης σωλήνων, γραμμικός ενισχυτής δύναμης κρυσταλλολυχνιών, ενισχυτής δύναμης σωλήνων διακοπτών. Ο ηλεκτρονικός ενισχυτής δύναμης σωλήνων χρησιμοποιείται σπάνια αυτή τη στιγμή, η αποδοτικότητα μετατροπής της κρυσταλλολυχνίας που ο γραμμικός ενισχυτής δύναμης είναι χαρακτηριστικά μόνο για 50%, ενώ άλλη ενέργεια μετατρέπεται στη θερμική ενέργεια, όχι μόνο χαμηλή αποδοτικότητα μετατροπής, αλλά και ο διασκεδασμός θερμότητας είναι ένα μεγάλο πρόβλημα, ο ενισχυτής δύναμης σωλήνων μετατροπής υιοθετεί το σωλήνα επίδρασης τομέων δύναμης, η απώλεια είναι πολύ μικρή, η αποδοτικότητα είναι περισσότερο από 90%, ο ενισχυτής δύναμης σωλήνων μετατροπής μας είναι περισσότερο από 95% αυτή τη στιγμή.

4. Αρχή εργασίας του ενισχυτή δύναμης: Το τριφασικό εναλλασσόμενο ρεύμα απομονώνεται από το μετασχηματιστή συχνότητας ισχύος, ελάττωσης φίλτρο γεφυρών σίτισης τριφασικό πλήρες, κατόπιν λαμβάνει μια χαμηλός-ριγωτή ΣΥΝΕΧΗ πηγή ισχύος στο μετασχηματιστή χ-γεφυρών με το φιλτράρισμα πυκνωτών, το κύμα τάσης παραγωγής είναι παραγωγή στο δομένος πίνακα μετά από την κανονική φόρμα και την κοινή έμφραξη τρόπου.

5. Μονάδα ελέγχου: Ο ελεγκτής δόνησης σειράς Venzo προϊόντων πυρήνων μας είναι άριστος ελεγκτής, που είναι οικονομικώς αποδοτικός, αυτό είναι δυνατότητα να ελεγχθούν όλα τα είδη πινάκων δόνησης (ηλεκτρικός ή υδραυλικός δομένος πίνακας, κ.λπ.). Υιοθετήστε το διεθνές προηγμένο πλαίσιο DSP και ελέγξτε τον αλγόριθμο, τριανταδυάμπιτος επεξεργαστής κινητής υποδιαστολής 450MHz DSP, υψηλή επίδοση που 24 μπιτ ΠΑΧ, μέχρι δυναμική περιοχή 32 130 DB, εξασφαλίζουν την αξιόπιστη ποιότητα ελέγχου. Συγχρόνως, το όργανο μπορεί να παρέχει σε σας την περιεκτικότερη ενότητα λογισμικού ελέγχου δόνησης, που περιλαμβάνει: ο τυχαίος, ημιτονοειδής, κλασικός αντίκτυπος, η αναζήτηση αντήχησης και ο εδρεύων, έλεγχος φάσματος απάντησης αντίκτυπου, ημιτονοειδής τυχαίος, το ημίτονο συν ημιτονοειδείς, τυχαίοι συν το τυχαίο, μακρύ δημοψήφισμα κυματοειδούς και άλλο βοηθό λειτουργούν. Κάθε λειτουργική ενότητα παρέχει τις βασικές λειτουργίες και τα προαιρετικά χαρακτηριστικά γνωρίσματα, χρήστες μπορούν να προσαρμόσουν την επιθυμητή λειτουργία σύμφωνα με τις απαιτήσεις τους. Η απλή λειτουργία, πλούσια λειτουργία ελέγχου, ενίσχυσε τη λειτουργία ανάλυσης και υποβολή εκθέσεων της λειτουργίας, εύκολης να αναβαθμίσει το υλικό και το υλικό και την υψηλή αξιοπιστία, έτσι ο ελεγκτής δόνησης της επιχείρησής μας είναι οικονομικώς αποδοτικός.

Περιβάλλον χρήσης:

1. Τριφασική παροχή ηλεκτρικού ρεύματος της παροχής ηλεκτρικού ρεύματος συστημάτων: AC380V±10%/50Hz 30KW

2. Σειρά θερμοκρασίας: 0℃~40℃

3. Σειρά υγρασίας: 0-90%, αποκαλυφθείς

4. Η θέση της εγκατάστασης πρέπει οριζόντια να στηρίξει, κανένα διαβρωτικό αέριο, λιγότερη σκόνη, είναι καλύτερο να υπάρξει ένας κλιματισμός.

5. Το σύστημα δοκιμής δόνησης πρέπει να εξοπλιστεί με ένα αφιερωμένο εργαστήριο έδαφος. Η έδαφος-επίγεια αντίσταση είναι λιγότερο από 4Ω.

6. Οι χρήστες πρέπει να προετοιμάσουν τους αντίστοιχους διαστολείς, forklift.

Τεχνικές παράμετροι
