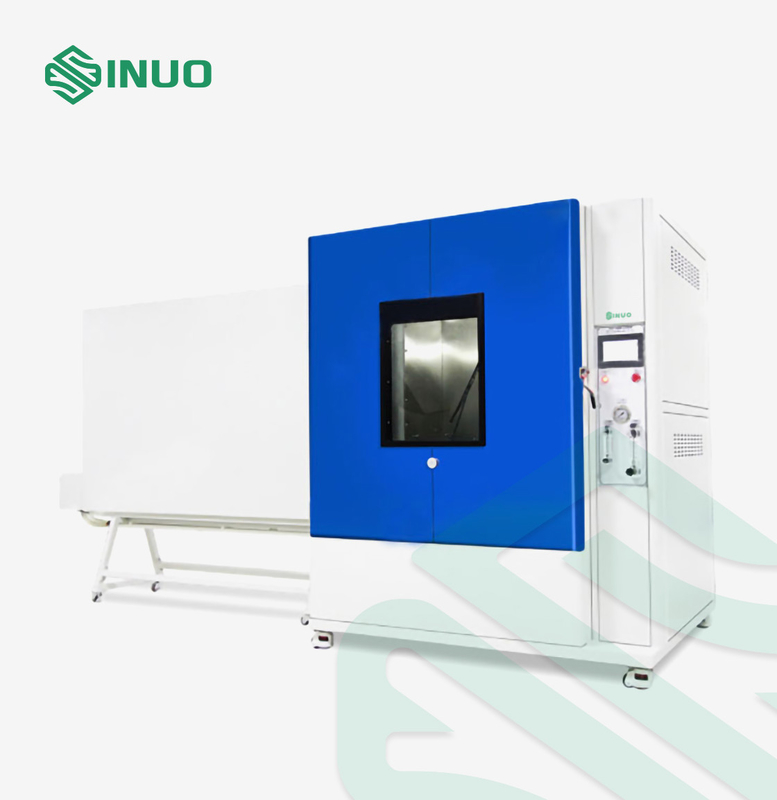

Αίθουσα υγρασίας εξοπλισμού IPX1 IPX6 δοκιμής προστασίας εισόδου ψεκασμού νερού IEC 60529

IEC 60529 IPX1 στην εξεταστική αίθουσα υγρασίας εισόδου νερού IPX6

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

Επισκόπηση εξοπλισμού

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: AC220V±5%/50Hz, 10KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.

Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.

Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, οικιακές συσκευές, προϊόντα επικοινωνίας, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

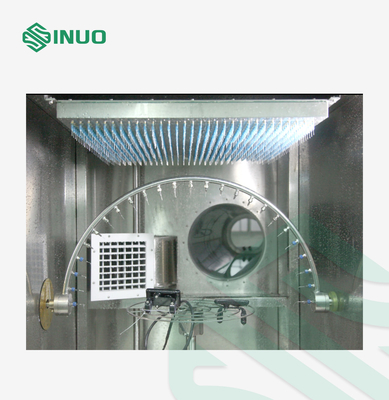

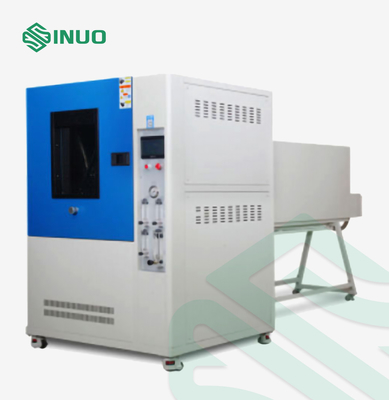

Δομή: Ο εξοπλισμός δοκιμής αποτελείται από ένα πλαίσιο, έναν κάθετο μηχανισμό σταλαγματιάς, έναν ταλαντεμένος μηχανισμό νερού σωλήνων ψεκάζοντας, έναν jetting νερού μηχανισμό, μια σήραγγα, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Ο κάθετος μηχανισμός σταλαγματιάς τοποθετείται στην κορυφή της εσωτερικής αίθουσας. Ο ταλαντεμένος μηχανισμός εγκαθίσταται στη μέση της εσωτερικής αίθουσας, δύο άκρες καθορίζονται στους πλευρικούς τοίχους της εσωτερικής αίθουσας. Ο jetting νερού μηχανισμός βρίσκεται στη αριστερή πλευρά και συνδέεται με την εσωτερική αίθουσα μέσω της μακριάς σήραγγας, η οποία εξασφαλίζει την απόσταση μεταξύ του ακροφυσίου και του δείγματος. Το δείγμα τοποθετείται στην περιστροφική πλάκα, η περιστροφική πλάκα προκαλείται στην περιστροφή με την οδήγηση μηχανών με μια ταχύτητα περιστροφής 1r/min για τη δοκιμή IPX1~IPX6, για να κάνει την περίφραξη του δείγματος που καταβρέχεται προς όλες τις κατευθύνσεις ή που ψεκάζεται από όλες τις εφαρμόσιμες κατευθύνσεις και το ύψος της περιστροφικής πλάκας μπορεί να είναι με το χέρι, για να ταιριάξει με την απόσταση δοκιμής από τη βελόνα το δείγμα. Αυτό το ολόκληρο σύστημα είναι εξοπλισμένο με μια καθαρίζοντας συσκευή διήθησης νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Και το σύστημα δοκιμής υιοθετεί τη δομή τύπων αιθουσών.

Εφαρμογή:

Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα συστατικά των ηλεκτρονικών και ηλεκτρικών προϊόντων, των αυτοκινήτων, των μερών μοτοσικλετών, οικιακών των συσκευών, των σφραγίδων και των λαμπτήρων κάτω από:

Νερό που στάζει στο βαθμό IPX1 και IPX2

Νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 και IPX4.

Προβολές ύδατος στο βαθμό IPX5 και IPX6

Αρχή: Εξασφαλίστε ότι η σταλαγματιά νερού, ο ψεκασμός νερού ή η προσιτότητα ταχύτητας προβολών ύδατος η τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, και επιτυγχάνουν την ισοδύναμη πίεση με τον έλεγχο του βάθους του δείγματος που βυθίζεται στο νερό, παράγουν μια ομοιόμορφη ροή του νερού ή της πίεσης πέρα από ολόκληρη την περιοχή της περίφραξης.

Τεχνικές παράμετροι

1. Κάθετος μηχανισμός σταλαγματιάς
Περιοχή σταλαγματιάς	WD=600×600mm, άλλα μεγέθη μπορούν να προσαρμοστούν
Ύψος σταλαγματιάς	η απόσταση 200mm της βελόνας στο δείγμα επιτυγχάνεται με τη ρύθμιση του ύψους της περιστροφικής πλάκας ή την αύξηση του δείγματος
Ταχύτητα σταλαγματιάς (Ροή του νερού)	1+0.5 0mm/min ή 3+0.5 0mm/min διευθετήσιμο
Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διάστημα τρυπών σταλαγματιάς	20mmx20mm
Θέση κιβωτίων σταλαγματιάς	Τοποθετημένος στην κορυφή της εσωτερικής αίθουσας, σταθερή
2. Ταλαντεμένος ψεκάζοντας μηχανισμός νερού σωλήνων
Ταλαντεμένος σωλήνας	R400, R200 είναι προαιρετικός, φιαγμένος από ανοξείδωτο
Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διανομή τρυπών ψεκασμού	IPX3: πέρα από ένα τόξο 60° καθεμία πλευρά του κεντρικού σημείου (120°) IPX4: άνω ολόκληρων των 180° semicircle Τρύπα που χωρίζει κατά διαστήματα: 50mm
IPX3/4 μετατροπή	Αλλαγή με την αλλαγή ορισμένων τυφλών βελόνων τρυπών ή των βελόνων μέσω-τρυπών
Ταλαντεμένος γωνία	IPX3: 120° (±60°) IPX4: 350° (±175°)
Ταλαντεμένος ταχύτητα	IPX3: 4s το /cycle (2×120°) IPX4: 12s το /cycle (2×350°)
Ροή του νερού	1-10L/min διευθετήσιμος
3. Jetting νερού μηχανισμός
Κατεύθυνση προβολής ύδατος	Οριζόντιος

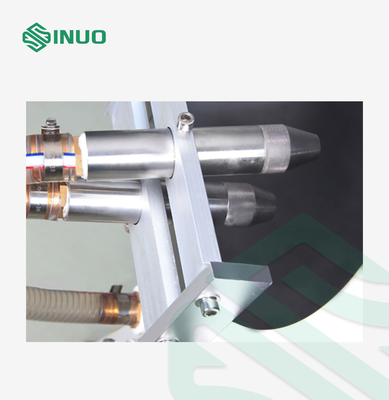

Εσωτερική διάμετρος ακροφυσίων	IPX5: Ф6.3mm IPX6: Ф12.5mm
Ποσοστό παράδοσης	IPX5: 12.5±0.625L/min IPX6: 100±5 το λ/λ, μετρητής ροής είναι διευθετήσιμο μέσω rotameter με το χέρι
Απόσταση από το ακροφύσιο στην επιφάνεια περιφράξεων	2.8m ((η απόσταση από το ακροφύσιο στην κεντρική επιφάνεια της περιστροφικής πλάκας, πρότυπα απαιτεί 2.53m)
Σταθερή ακροφύσιο μέθοδος	Μηχανικός καθορισμός
4. Γενικό
Μετρητής πίεσης	0~0.25MPa, μπορεί να είναι επίδειξη
Διάρκεια δοκιμής	0.01S~99.9 το λ., μπορεί να προετοιμαστεί
Περιστροφική πλάκα	Διάμετρος: Φ400mm ταχύτητα περιστροφής: 1r/min, μπορεί να σταματήσει σε 4 γωνίες, το ύψος ανύψωσης: 350600mm, φέρον capactity: ≤50kgs
Υλικό αιθουσών	Η εσωτερικές αίθουσα και η σήραγγα αποτελούνται από το ανοξείδωτο
Σύστημα κυκλοφορίας νερού	Η δοκιμή υποβάλλεται σε επεξεργασία στην αίθουσα, ο εξοπλισμός πρέπει bilt-μέσα να ποτίσει τη δεξαμενή, το νερό μπορεί να ανακυκλωθεί. Και η εσωτερική αίθουσα έχει ένα νερό που συλλέγει τη συσκευή, το νερό δοκιμής συλλέγεται αυτόματα στη δεξαμενή αποθήκευσης νερού μέσω των πλαισίων. Ο κολπίσκος νερού μπορεί να ελεγχθεί αυτόματα μέσω της βαλβίδας επιπλεόντων σωμάτων στη δεξαμενή νερού, το σύστημα μπορεί να δώσει έξω τους υψηλούς και χαμηλούς συναγερμούς ανίχνευσης συναγερμών σταθμών ύδατος, οι οποίοι μπορούν αποτελεσματικά να αποτρέψουν την αντλία από την καταστροφή λόγω της ξηράς έλλειψης νερού. Επίσης, υπάρχει μια καθαρίζοντας συσκευή φίλτρων στη θέση κολπίσκων νερού.
Προστασία ασφάλειας	Προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία έλλειψης νερού, ανώμαλη προστασία.
