Σύστημα δοκιμής προστασίας εισόδου εξεταστικού εξοπλισμού IPX1 IPX8 εισόδου νερού

IEC 60529 IPX1 στην προστασία IPX8 ενάντια στο σύστημα δοκιμής εισόδου νερού

Συμμορφωμένα πρότυπα & προτάσεις

IEC 60529:2013 «βαθμοί της προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8

Επισκόπηση εξοπλισμού

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, οικιακές συσκευές, προϊόντα επικοινωνίας, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

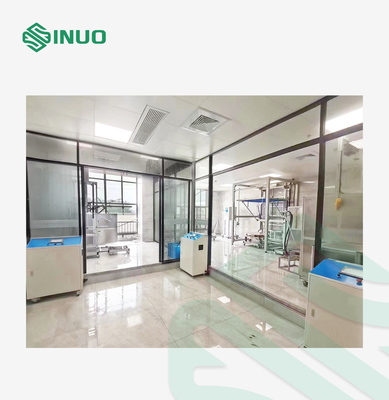

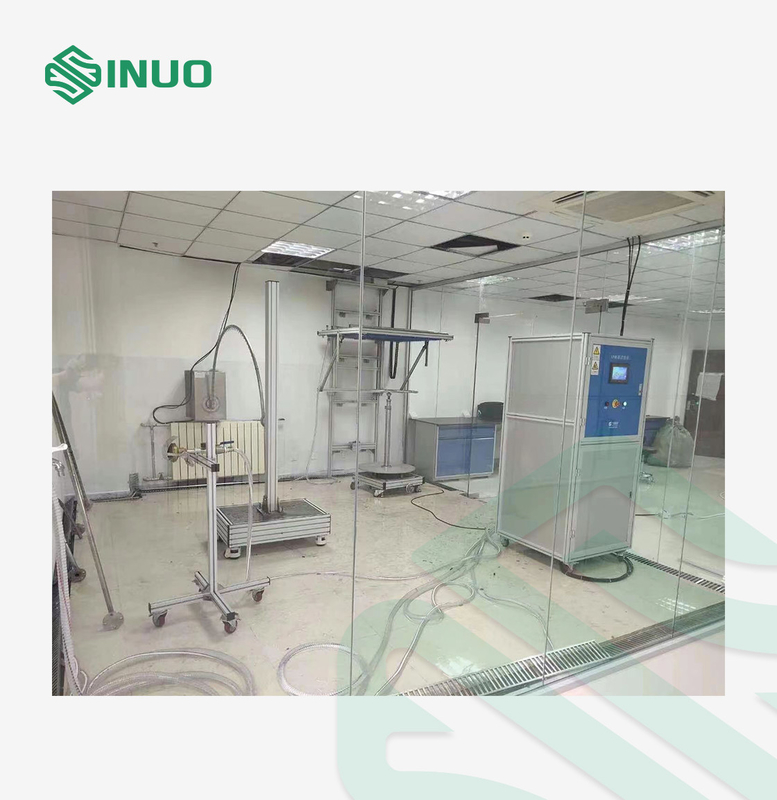

Δομή: Ο εξοπλισμός δοκιμής αποτελείται από έναν μηχανισμό σταλαγματιάς, έναν ταλαντεμένος μηχανισμό, έναν μηχανισμό προβολών ύδατος, μια δεξαμενή βύθισης, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Το υποστήριγμα του κιβωτίου σταλαγματιάς τοίχος-κρεμά και με τη λειτουργία αντι-πτώσης, η οποία μπορεί να ανυψώσει αυτόματα ελεγχόμενος από τη μηχανή. Ένα τέλος του ταλαντεμένος μηχανισμού τοποθετείται στον τοίχο, και το άλλο τέλος του ταλαντεμένος μηχανισμού καθορίζεται στην υποστήριξη πατωμάτων, ο σωλήνας προκαλείται για να ταλαντευτεί με την οδήγηση μηχανών. Το ακροφύσιο καθορίζεται στην υποστήριξη στάσεων πατωμάτων. Η δεξαμενή νερού και το ηλεκτρικό μέρος ελέγχου είναι ενσωματωμένες, η ανύψωση καλαθιών δειγμάτων οδηγείται από τον ηλεκτρικό ανελκυστήρα. Η ταχύτητα περιστροφής της περιστροφικής πλάκας είναι διευθετήσιμη, χρησιμοποιημένος για τη δοκιμή ~IPX6 IPX1, και μπορεί να είναι γαρμένο 15°, που χρησιμοποιείται για τη δοκιμή IPX2. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί την ανοικτή δομή τύπων.

Εφαρμογή:

Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από:

Νερό που στάζει στο βαθμό IPX1 και IPX2

Νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 και IPX4.

Προβολές ύδατος στο βαθμό IPX5 και IPX6

Προσωρινή βύθιση στο νερό στο βαθμό IPX7

Συνεχής βύθιση στο νερό στο βαθμό IPX8

Αρχή: Εξασφαλίστε ότι η σταλαγματιά νερού, ο ψεκασμός νερού ή η προσιτότητα ταχύτητας προβολών ύδατος η τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, και επιτυγχάνουν την ισοδύναμη πίεση με τον έλεγχο του βάθους του δείγματος που βυθίζεται στο νερό, παράγουν μια ομοιόμορφη ροή του νερού ή της πίεσης πέρα από ολόκληρη την περιοχή της περίφραξης.

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 15KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.

Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.

Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Τεχνικές παράμετροι

1. Ηλεκτρικές γραφείο ελέγχου & δεξαμενή βύθισης νερού
Ηλεκτρικό γραφείο ελέγχου	Ανίχνευση ροής: το ηλεκτρονικό σήμα ροής μετρητών ροής ανατροφοδοτεί Ροή που θέτει: Σύνολο στην οθόνη αφής Ελεγκτής: PLC της Mitsubishi Ανθρώπινη διεπαφή μηχανών: 7 ίντσα, οθόνη αφής χρώματος Λειτουργία ελέγχου: σταθερή τρέχουσα παροχή νερού, σταθερή παροχή νερού πίεσης, κάθετος έλεγχος βροχής σταλαγματιάς, osillating έλεγχος βροχής, ψεκασμός νερού και αεριωθούμενος έλεγχος, συνεχής έλεγχος βύθισης, έλεγχος περιστροφής περιστροφικών πλακών, χρονικός έλεγχος δοκιμής, κ.λπ. Λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος
Σειρά εφαρμογής	Η παροχή νερού και ο έλεγχος για ipx1-6 εξετάζουν, προσωρινή δοκιμή βύθισης IPX7, συνεχής δοκιμή βύθισης IPX
Μέθοδος παροχής νερού	Σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης
Διαδικασία ελέγχου παροχής νερού	Ο ηλεκτρονικός μετρητής ροής και ο ψηφιακός μετρητής πίεσης ελέγχουν τις τρέχουσες τιμές σε πραγματικό - ο χρόνος μετά από τα σύνολα χρηστών η ροή και η πίεση εκτιμεί στην οθόνη αφής, το στοιχείο διαβάζεται στο PLC μέσω της μετατροπής στοιχείων, και έπειτα η ταχύτητα υδραντλιών ρυθμίζεται μέσω του μετατροπέα συχνότητας. Το σύστημα έχει δύο κανάλια της παροχής νερού: ένας μεγάλος κλάδος ροής και μια μικρή ροή διακλαδίζονται.
Μεγάλος κλάδος ροής	◆Εφαρμοσμένος στην ισχυρή δοκιμή προβολών ύδατος IPX5/6 ◆Σειρά ροής: 10-100L/min ◆Ακρίβεια ροής: ±0.5L/min ◆Flowmeter: flowmeter στροβίλων ◆Υδραντλία: φυγοκεντρική αντλία ανοξείδωτου
Μικρός κλάδος ροής	◆Εφαρμοσμένος στη δοκιμή ψεκασμού νερού IPX1/2/3/4 ◆Σειρά ροής: 1-10L/min ◆Ακρίβεια ροής: ±0.5L/min ◆Flowmeter: μικρό flowmeter στροβίλων ◆Υδραντλία: φυγοκεντρική υδραντλία ανοξείδωτου ◆Σειρά πίεσης: 0.1-3Kg/cm2 ◆Επίδειξη πίεσης: ψηφιακή επίδειξη, που χρησιμοποιεί τον ψηφιακό μετρητή πίεσης
Δεξαμενή βύθισης/δεξαμενή αποθήκευσης νερού	◆Μπορέστε να χρησιμοποιηθείτε γιατί η παροχή νερού ipx1-6 εξετάζει και δοκιμή βύθισης IPX7 & IPX8 ◆Όγκος: 500L ◆Μέγεθος δεξαμενών: W600mmXD600mmXH1400mm ◆Παράθυρο παρατήρησης: μετριασμένο παράθυρο γυαλιού ◆Μέγεθος παραθύρων παρατήρησης: W200mmXH1250mm ◆Μετρητής βάθους: κλίμακα ανοξείδωτου ◆Μήκος κλίμακας: 1300mm, ψήφισμα 1mm ◆Έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης
Σωλήνωση παροχής νερού	Η παροχή νερού του συστήματος διανέμεται σε κάθε εξοπλισμό μέσω των μανικών PVC σύμφωνα με το σχεδιάγραμμα περιοχών, που ελέγχεται από την ηλεκτρομαγνητική βαλβίδα νερού χωριστά κάθε εξοπλισμού. Η σωλήνωση παροχής νερού εγκαθίσταται με μια βαλβίδα αγωγών. Αφότου ολοκληρώνεται η δοκιμή, το νερό στον υδροσωλήνα αφαιρείται αυτόματα.
Φίλτρο	Περίβλημα ανοξείδωτου, λεπτό στοιχείο φίλτρων
Προστασία ασφάλειας	Προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία έλλειψης νερού, ανώμαλη προστασία
2. IPX1/2 κάθετη συσκευή δοκιμής κιβωτίων σταλαγματιάς νερού
Περιοχή σταλαγματιάς	WD=1000×1000mm, άλλα μεγέθη μπορούν να προσαρμοστούν
Ύψος σταλαγματιάς	η απόσταση 200mm της βελόνας στο δείγμα μετριέται αυτόματα από τον υπέρυθρο αισθητήρα
Ταχύτητα σταλαγματιάς/ροή του νερού	1+0.5 0mm/min ή 3+0.5 0mm/min μετατρέψιμο, βροχοπτώσεις είναι ψηφιακά - ελεγχόμενος
Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διάστημα τρυπών σταλαγματιάς	20mm×20mm
Ανύψωση κιβωτίων σταλαγματιάς	Οδηγημένο από τη μηχανή, το διευθετήσιμο από το 1100-1800 χιλ., οδηγός βιδών εξασφαλίζει ομαλή ανύψωση και self-locking
Χρόνος δοκιμής	0-99.9min, μπορεί να προετοιμαστεί

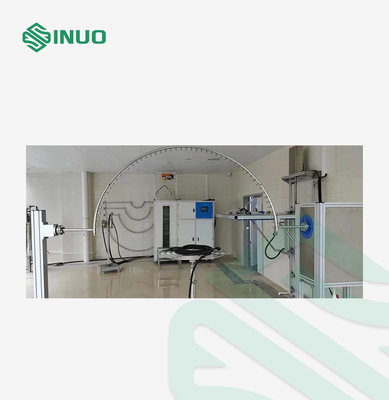

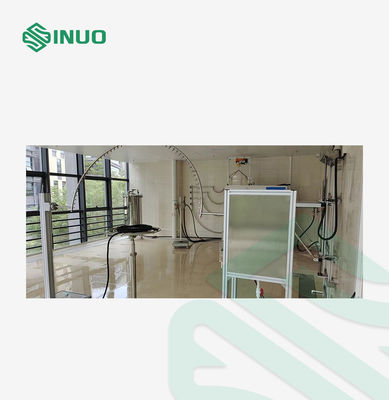

3. IPX3/4 ταλαντεμένος συσκευή δοκιμής ψεκασμού νερού σωλήνων
Ταλαντεμένος ακτίνα σωλήνων	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm είναι προαιρετικός, φιαγμένος από ανοξείδωτο
Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διανομή τρυπών ψεκασμού	IPX3: πέρα από ένα τόξο 60° καθεμία πλευρά του κεντρικού σημείου (120°) IPX4: άνω ολόκληρων των 180° semicircle Τρύπα που χωρίζει κατά διαστήματα: 50mm
IPX3/4 μετατροπή	Αλλαγή με την αλλαγή ορισμένων τυφλών βελόνων τρυπών ή των βελόνων μέσω-τρυπών
Ταλαντεμένος γωνία	IPX3: 120° (±60°) IPX4: 350° (±175°)
Ταλαντεμένος ταχύτητα	IPX3: 4s το /cycle (2×120°) IPX4: 12s το /cycle (2×350°)
Ροή του νερού	1-10L/min διευθετήσιμος
Χρόνος δοκιμής	0.01S~99.9 το λ., μπορεί να προετοιμαστεί
4. IPX3/4 φορητό ακροφύσιο ψεκασμού νερού
Παράμετροι του ακροφυσίου ψεκασμού	Εξωτερική διάμετρος: Ф102mm, σφαιρική διάμετρος: SФ75.5mm, 1 τρύπα στο κέντρο, 2 στενοί κύκλοι 12 τρυπών 30° στην πίσσα, 4 εξωτερικοί κύκλοι 24 τρυπών στην πίσσα 15°, συμπληρώστε συνολικά 121 τρύπες Ф0.5mm, φιαγμένες από ορείχαλκο.
Ροή του νερού	10L/min±5%, μετρητής ροής είναι διευθετήσιμο με το χέρι μέσω rotameter, ηλεκτρονικό flowmeter μπορεί να είναι προαιρετικό
Πίεση	50~150Kpa, ο μετρητής πίεσης που μετρά τη σειρά: 0~0.25Mpa
Κινούμενη ασπίδα	Φιαγμένος από αργίλιο, μπορεί να είναι αποσπάσιμος
Κατεύθυνση ψεκασμού νερού	Η γωνία ψεκασμού νερού μπορεί να είναι διευθετήσιμη, οι μετοχές ακροφυσίων ψεκασμού IPX 3&4 η ίδια υποστήριξη με το ακροφύσιο μανικών IPX 5&6
Διάρκεια δοκιμής	0.01S~99.9 το λ., μπορεί να προετοιμαστεί
5. IPX5/6 φορητό ακροφύσιο προβολών ύδατος
Παράμετροι του ακροφυσίου μανικών	IPX5: Ф6.3mm IPX6: Ф12.5mm
Ροή του νερού	IPX5: 12.5±0.625L/min IPX6: 100±5 το λ/λ, μετρητής ροής είναι διευθετήσιμο μέσω rotameter με το χέρι, ηλεκτρονικό flowmeter μπορεί να είναι προαιρετικό
Απόσταση από το ακροφύσιο στην επιφάνεια περιφράξεων	2.8m ((η απόσταση από το ακροφύσιο στην κεντρική επιφάνεια της περιστροφικής πλάκας, πρότυπα απαιτεί 2.53m)
Κατεύθυνση προβολής ύδατος	Η γωνία ψεκασμού νερού μπορεί να είναι διευθετήσιμη
Σταθερή ακροφύσιο μέθοδος	Το ακροφύσιο μανικών IPX 5&6 και το ακροφύσιο ψεκασμού IPX 3&4 καθορίζονται στην ίδια υποστήριξη
Μετρητής πίεσης	0~0.25MPa, μπορεί να επιδειχθεί
Διάρκεια δοκιμής	0.01S~99.9min, μπορεί να προετοιμαστεί
6. IPX7 προσωρινή αίθουσα βύθισης
Μέγεθος & όγκος αιθουσών	Εσωτερικό μέγεθος αιθουσών: WDH=600*600mm*1400mm, 500L
Υψηλότερο βάθος νερού δοκιμής	1200mm, με μια κλίμακα, ψήφισμα της κλίμακας: 1mm
Μέγεθος καλαθιών	Κρεμώντας καλάθι ανοξείδωτου: WD=500×500mm
Ανυψωτικός έλεγχος	Ελεγχόμενος από τον ηλεκτρικό ανελκυστήρα
Διάρκεια δοκιμής	Με το χέρι έλεγχος
Παράθυρο παρατήρησης	Μετριασμένο παράθυρο γυαλιού, μέγεθος παραθύρων: W200mmXH1200mm
7. IPX8 συνεχές εμπορευματοκιβώτιο βύθισης
Μέθοδος λειτουργίας	Προετοιμασμένες παράμετροι, αυτόματο pressurization, αυτόματη ανακούφιση πίεσης
Μέγεθος εμπορευματοκιβωτίων	Εσωτερικό μέγεθος: Ф600×1200mm, συνολικά: WDH=800×980mm×1850mm
Σειρά δοκιμής βάθους νερού	0-50 μ
Αντίστοιχη σειρά ρύθμισης πίεσης αέρα	0-0.5MPa, μπορεί να ρυθμιστεί αυτόματα από τον αισθητήρα πίεσης, ακρίβεια: 0.001MPa
Πίεση απαλλαγής βαλβίδων ασφάλειας	0.55MPa
Διάρκεια δοκιμής	0-9999 λ.
8. Περιστροφική πλάκα
Διάμετρος	Φ600mm
Ταχύτητα περιστροφής	1r/min
Ικανότητα ρουλεμάν	≤50kg
Άλλα χαρακτηριστικά γνωρίσματα	Αδιάβροχος, μπορεί να είναι γαρμένο 15°, με την ανύψωση του πλαισίου υποστήριξης
