Αίθουσα δοκιμής κώδικα εισόδου IP νερού ψεκασμού βροχής IEC 60529 IPX1/2/3/4

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1, IPX2, IPX3, IPX4.

Επισκόπηση εξοπλισμού

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 15KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.

Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.

Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, οικιακές συσκευές, προϊόντα επικοινωνίας, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

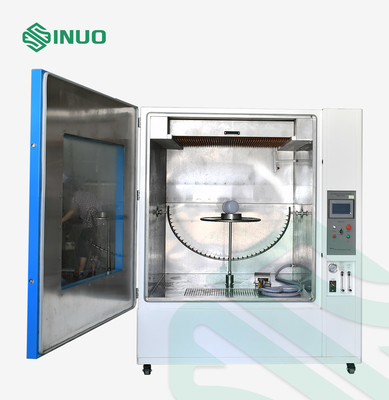

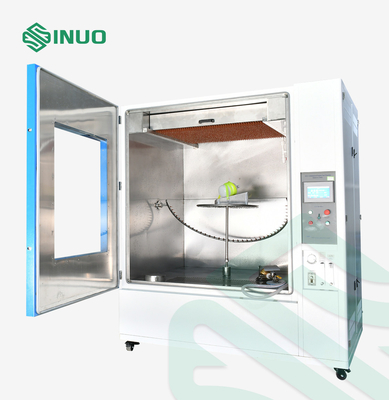

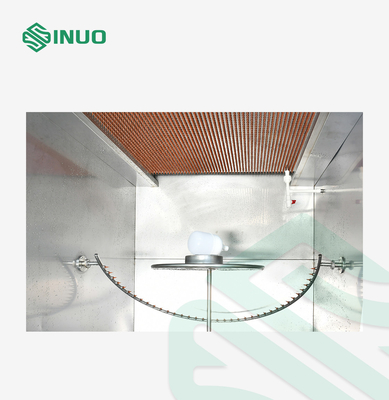

Δομή: Η συσκευή αποτελείται από έναν μηχανισμό σταλαγματιάς, έναν ταλαντεμένος μηχανισμό, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Το κιβώτιο σταλαγματιάς καθορίζεται στην κορυφή της αίθουσας. Ο ταλαντεμένος μηχανισμός εγκαθίσταται μέσα της εσωτερικής αίθουσας, και οι αριστερές και δεξιές άκρες του ταλαντεμένος σωλήνα καθορίζονται στον πλευρικό τοίχο της εσωτερικής αίθουσας. Υπάρχει μια περιστροφική πλάκα, χρησιμοποιεί μια ταχύτητα περιστροφής 1r/min, για τη δοκιμή ~IPX4 IPX1 Με το φραγμό υποστήριξης δειγμάτων 15°, που χρησιμοποιείται για τη δοκιμή IPX2 το ύψος της περιστροφικής πλάκας μπορεί να ρυθμιστεί με το χέρι, ταιριάζοντας με την απόσταση 200mm από τη βελόνα το δείγμα. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί τη δομή τύπων αιθουσών.

Εφαρμογή: Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από το νερό που στάζουν στο βαθμό IPX1 & IPX2 και το νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 & IPX4.

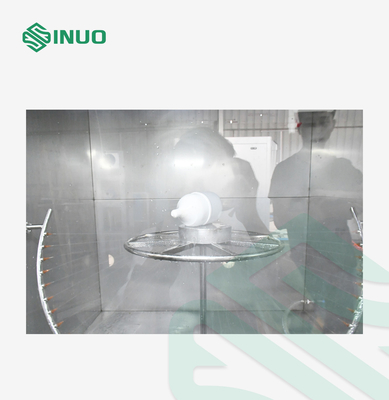

Αρχή: Εξασφαλίστε ότι η ταχύτητα σταλάγματος ή η ταχύτητα ψεκασμού φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, ο εξοπλισμός δοκιμής μπορεί να παραγάγει μια ομοιόμορφη ροή των πτώσεων νερού πέρα από ολόκληρη την περιοχή της περίφραξης (IPX1 και IPX2) ή να κάνει την περίφραξη του δείγματος που καταβρέχεται προς όλες τις κατευθύνσεις (IPX3 και IPX4).

Τεχνικές παράμετροι
