IEC 60529 νερού εισόδου δοκιμής ταλαντεμένος σωλήνας σταλαγματιάς βροχής εξοπλισμού IPX1 IPX4 κάθετος

IEC 60529 κάθετη σταλαγματιά βροχής IPX1~4 και ταλαντεμένος εξοπλισμός δοκιμής σωλήνων

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1, IPX2, IPX3 & IPX4.

Επισκόπηση εξοπλισμού

Εφαρμογή: Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από το νερό που στάζουν στο βαθμό IPX1 & IPX2 και το νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 & IPX4.

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, οικιακές συσκευές, προϊόντα επικοινωνίας, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

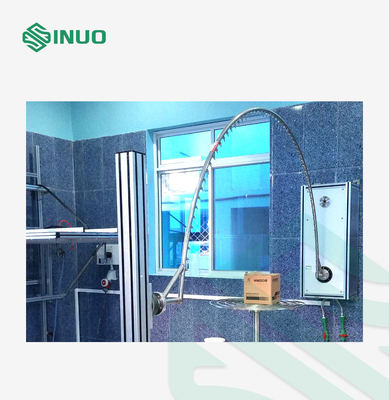

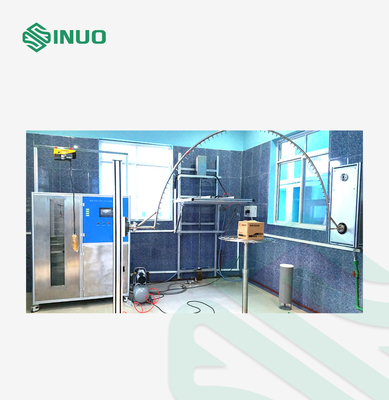

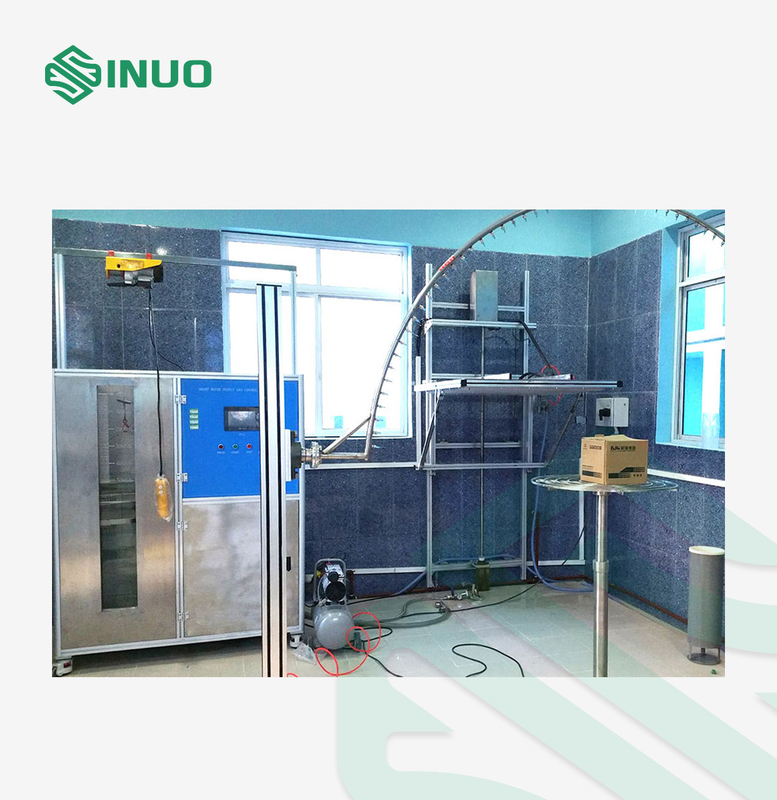

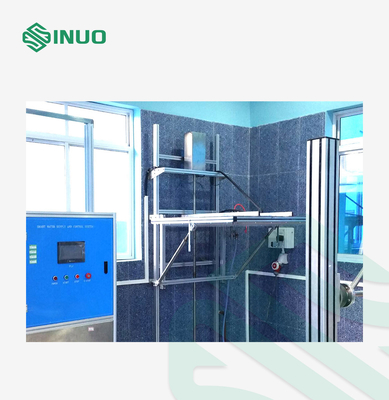

Δομή: Ο εξοπλισμός δοκιμής αποτελείται από έναν μηχανισμό σταλαγματιάς, έναν ταλαντεμένος μηχανισμό, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Το υποστήριγμα του κιβωτίου σταλαγματιάς τοίχος-κρεμά και με τη λειτουργία αντι-πτώσης, η οποία μπορεί να ανυψώσει αυτόματα ελεγχόμενος από τη μηχανή. Ένα τέλος του ταλαντεμένος μηχανισμού τοποθετείται στον τοίχο, και το άλλο τέλος του ταλαντεμένος μηχανισμού καθορίζεται στην υποστήριξη πατωμάτων, ο σωλήνας προκαλείται για να ταλαντευτεί με την οδήγηση μηχανών. Η περιστροφική πλάκα χρησιμοποιεί μια ταχύτητα περιστροφής 1r/min, για τη δοκιμή ~IPX4 IPX1 η περιστροφική πλάκα μπορεί να είναι γαρμένο 15°, που χρησιμοποιείται για τη δοκιμή IPX2. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί την ανοικτή δομή τύπων.

Αρχή: Εξασφαλίστε ότι η ταχύτητα σταλάγματος ή η ταχύτητα ψεκασμού φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, ο εξοπλισμός δοκιμής μπορεί να παραγάγει μια ομοιόμορφη ροή των πτώσεων νερού πέρα από ολόκληρη την περιοχή της περίφραξης (IPX1 και IPX2) ή να κάνει την περίφραξη του δείγματος που καταβρέχεται προς όλες τις κατευθύνσεις (IPX3 και IPX4).

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 15KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.

Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.

Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Τεχνικές παράμετροι
