IPX9K νερού εισόδου εξεταστικού εξοπλισμού αεριωθούμενη ανεμιστήρων ακροφυσίων αίθουσα δοκιμής νερού υγρή

IPX9 αίθουσα δοκιμής ακροφυσίων ανεμιστήρων υψηλών υψηλής θερμοκρασίας προβολών ύδατος

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX9, σχήμα 7 έως 12.

ISO20653-2013 «οδικοί όχημα-βαθμοί προστασίας (κώδικας IP) - η προστασία του ηλεκτρικού εξοπλισμού ενάντια στα ξένα αντικείμενα, το νερό και η πρόσβαση» λογαριάζουν 7, 8, 9 και παρουσιάζουν 7 (9K)»

Din40050-9 «οδικοί όχημα-βαθμοί προστασίας (κώδικας IP) - η προστασία ενάντια στα ξένα αντικείμενα, το νερό και το ηλεκτρικό equipment>figure 8and πρόσβασης παρουσιάζουν 8 (9K)»

Τεχνικές παράμετροι

Επισκόπηση εξοπλισμού

Περιβάλλον χρήσης:

Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 15KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.

Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.

Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Δείγματα και περιορισμοί: Επιβάτης vechiles, λεωφορεία, λαμπτήρες, μοτοσικλέτες και άλλα μέρη και συστατικά, καθώς επίσης και άλλα προϊόντα που πρέπει να εξεταστούν στο πλαίσιο του περιβάλλοντος IPX9 (IPX9K).

Δομή:

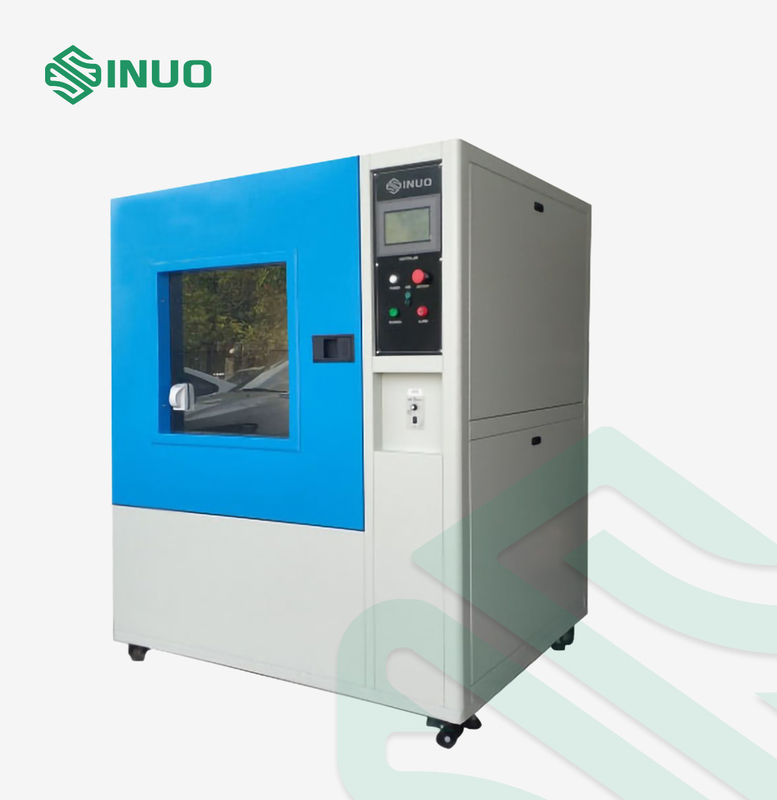

Η συσκευή αποτελείται από ένα πλαίσιο, έναν μηχανισμό ψεκασμού νερού, μια υψηλή υψηλής θερμοκρασίας συσκευή, μια περιστροφική πλάκα και ένα ηλεκτρικό γραφείο ελέγχου.

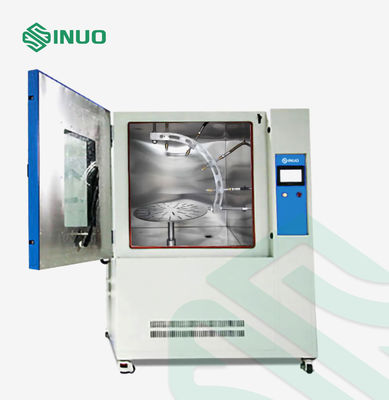

1. Το εξωτερικό περίβλημα της αίθουσας αποτελείται από το υψηλής ποιότητας πιάτο χάλυβα. Η εσωτερική αίθουσα και η περιστροφική πλάκα όλες αποτελούνται από το ανοξείδωτο SUS304 για να εξασφαλίσουν αδιάβροχος και αντιδιαβρωτικός. Η αίθουσα δοκιμής έχει το κυκλοφορώντας σύστημα νερού της, και έχει ένα νερό που συλλέγει τη συσκευή μέσα. Το νερό δοκιμής συλλέγεται αυτόματα στη δεξαμενή αποθήκευσης νερού μέσω των πλαισίων. Ο κολπίσκος νερού μπορεί να ελεγχθεί αυτόματα μέσω της βαλβίδας επιπλεόντων σωμάτων στη δεξαμενή νερού, το σύστημα μπορεί να δώσει έξω τους υψηλούς και χαμηλούς συναγερμούς ανίχνευσης συναγερμών σταθμών ύδατος, οι οποίοι μπορούν αποτελεσματικά να αποτρέψουν την αντλία από την καταστροφή λόγω της ξηράς έλλειψης νερού.

2. 4 τυποποιημένα ακροφύσια εγκαθίστανται στο 0°, 30°, 60°, θέση 90° του υποστηρίγματος δαχτυλιδιών.

3. Η ενσωματωμένη συσκευή θερμοστατών θέρμανσης νερού εξασφαλίζει ότι η θερμοκρασία ύδατος δοκιμής καλύπτει τις τυποποιημένες απαιτήσεις. Υψηλό νερό παρέχεται από την υψηλή υδραντλία μέσω της μετατροπής συχνότητας, και η jetting νερού ροή μπορεί προετοιμάζω στην οθόνη αφής.

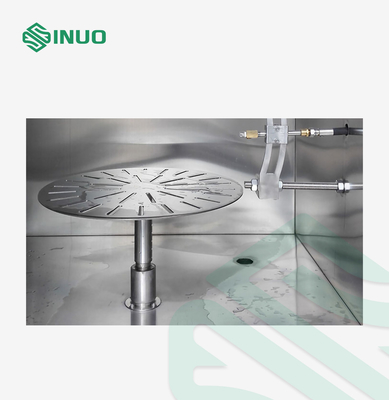

4. Η αίθουσα δοκιμής είναι εξοπλισμένη με μια περιστροφική πλάκα, η περιστροφική πλάκα προκαλείται στην περιστροφή με την οδήγηση μηχανών με μια ταχύτητα περιστροφής 1r/min, να κάνει την περίφραξη ψεκάζεται από όλες τις εφαρμόσιμες κατευθύνσεις.

5. Η θέρμανση νερού, η σταθερή θερμοκρασία, η πίεση νερού, η ροή του νερού, ο χρόνος ψεκασμού νερού γ, η διαδικασία προγράμματος κύκλων και η δράση περιστροφής περιστροφικών πλακών ελέγχονται από το ηλεκτρικό γραφείο ελέγχου.

Εφαρμογή: Για να ελέγξουν την προστατευτική απόδοση των συστατικών του δρόμου vechiles, οι λαμπτήρες, οι μοτοσικλέτες και άλλα μέρη κάτω από την υψηλή πίεση και τη θερμοκρασία ποτίζω jetting στο βαθμό IPX9 (IPX9K).

Αρχή: Εξασφαλίστε ότι η jetting νερού ταχύτητα φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής, της θερμοκρασίας και της πίεσης παροχής νερού, η περίφραξη ψεκάζεται από όλες τις εφαρμόσιμες κατευθύνσεις με ένα ρεύμα του νερού από τα τυποποιημένα ακροφύσια δοκιμής όπως φαίνεται στο IEC 60529 σχήμα 7, 8 και 9.
