Ταλαντεμένος ψεκασμός νερού εξοπλισμού δοκιμής εισόδου νερού σωλήνων IEC 60529 IPX3 IPX4

Ταλαντεμένος εξοπλισμός δοκιμής υγρασίας βροχής σωλήνων IPX3 IPX4

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX3 & IPX4, σχήμα 4.

Επισκόπηση εξοπλισμού

 Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα των αυτοκινήτων, των μερών μοτοσικλετών, των προϊόντων επικοινωνίας, των οικιακών συσκευών, του υπαίθριου φωτισμού και των συσκευών σημάτων, κ.λπ.

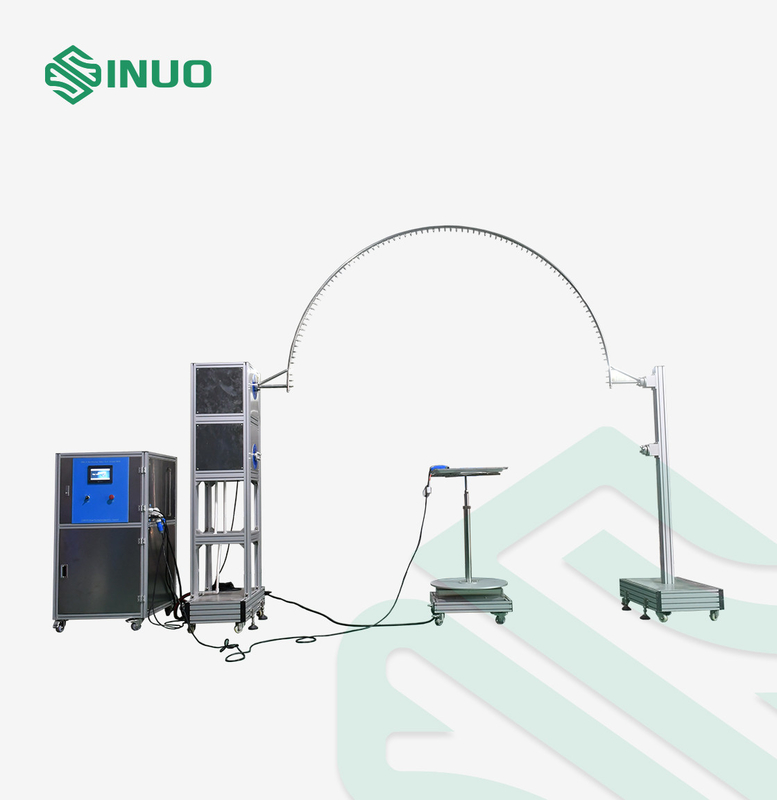

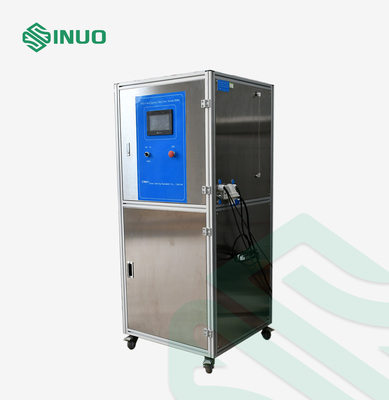

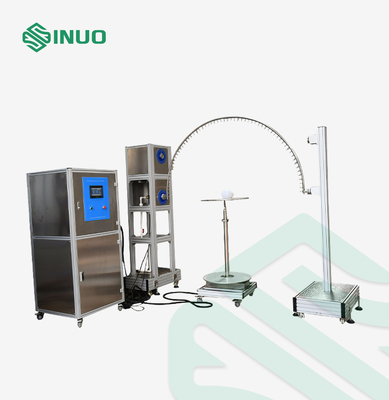

Δομή: Ο εξοπλισμός δοκιμής αποτελείται από έναν ταλαντεμένος μηχανισμό ταλάντευσης, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Ο ταλαντεμένος μηχανισμός ταλάντευσης είναι στάση πατωμάτων, ο ταλαντεμένος σωλήνας προκαλείται για να ταλαντευτεί με την οδήγηση μηχανών. Η περιστροφική πλάκα έχει μια ταχύτητα περιστροφής 1r/min, για να κάνει την περίφραξη του δείγματος για να είναι ψεκασμός προς όλες τις κατευθύνσεις. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί την ανοικτή δομή.

Εφαρμογή: Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικά και ηλεκτρικά προϊόντα των αυτοκινήτων, των μερών μοτοσικλετών, των οικιακών συσκευών, των σφραγίδων και των λαμπτήρων κάτω από το νερό που ψεκάζει και που καταβρέχει στο βαθμό IPX3 και IPX4.

Αρχή: Εξασφαλίστε ότι το νερό που ψεκάζει και ταχύτητα ραντίσματος φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, κάνει την περίφραξη του δείγματος που καταβρέχεται προς όλες τις κατευθύνσεις.

Περιβάλλον χρήσης:
Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 3KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.
Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.
Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Τεχνικές παράμετροι

Αριθ.	Στοιχείο	Παράμετροι
1	Παροχή νερού	Ροή του νερού rate>10L/min±5% καθαρό νερό χωρίς συνυπολογισμό. Αυτή η συσκευή είναι εξοπλισμένη με τη μονάδα διήθησης καθαρού νερού

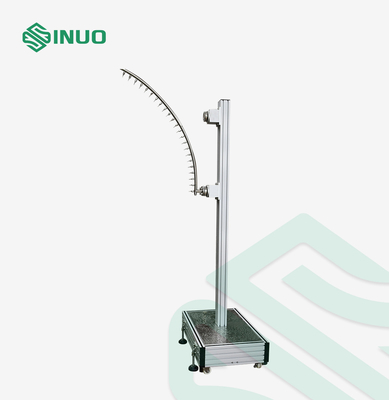

2	Το μέγεθος του ταλαντεμένος σωλήνα	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, ταλαντεμένος σωλήνες R1600mm μπορεί να είναι προαιρετικός, φιαγμένος από ανοξείδωτο
3	Τρύπα βελόνων	Φ0.4mm
4	Συμπεριλαμβανόμενη γωνία δύο τρυπών	IPX3: 120° IPX4: 180°
5	Ταλαντεμένος γωνία ταλάντευσης σωλήνων	Μέγιστο ±175° μπορεί να προετοιμαστεί (Σημείωση: τα πρότυπα απαιτούν IPX3: 120° IPX4: 360°, αλλά λόγω υπάρχει περιστροφική πλάκα κάτω από τον ταλαντεμένος σωλήνα κατά τη διάρκεια της δοκιμής, έτσι 360° δεν μπορεί πραγματοποιημένος κατά τη διάρκεια της πραγματικής δοκιμής, εάν χωρίς περιστροφική πλάκα, κατόπιν 360° μπορεί να επιτευχθεί)
6	Βρέχοντας ταχύτητα	IPX3: 4s/time (2×120°) IPX4: 12s/time (2×360°)
7	Ροή του νερού	Μπορέστε να τεθείτε σύμφωνα με το μέγεθος της ταλάντευσης και τον αριθμό των τρυπών καρφιτσών (0,07 L/minX ανά τρύπα)
8	Εξεταστικός χρόνος	1-99999S μπορεί να προετοιμαστεί
9	Μετρητής πίεσης	0~0.25MPa
10	Περιστροφική πλάκα	Διάμετρος: Φ600mm, ταχύτητα περιστροφής: 1~5r/min, ικανότητα ρουλεμάν: ≤30kgs
11	Απαιτήσεις περιοχών	Το αφιερωμένο δωμάτιο δοκιμής IP αδιάβροχο, το έδαφος πρέπει να είναι επίπεδο με το φωτισμό. 10A το διακόπτη διαρροής (ή την υποδοχή) που χρησιμοποιείται στεγανοποιήστε για τον εξοπλισμό. Με την καλή λειτουργία της εισροής και της αποξήρανσης. Επίγεια εγκατάσταση.
12	Ηλεκτρικός έλεγχος	PLC & οθόνη αφής
13	Παροχή ηλεκτρικού ρεύματος για αυτόν τον εξοπλισμό	Τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη εναλλασσόμενου ρεύματος 220V, 60Hz, 2KW ή αντιστοιχιών
14	Παροχή ηλεκτρικού ρεύματος για το δείγμα	AC220V, τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη 10A ή αντιστοιχιών
