Κάθετο IEC 60529 κιβωτίων σταλαγματιάς βροχής εξεταστικού εξοπλισμού εισόδου νερού IPX1 IPX2

IEC 60529 κάθετη αίθουσα δοκιμής εισόδου νερού κιβωτίων σταλαγματιάς βροχής IPX1 IPX2

Συμμορφωμένα πρότυπα & προτάσεις


IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1 και IPX2.

Επισκόπηση εξοπλισμού

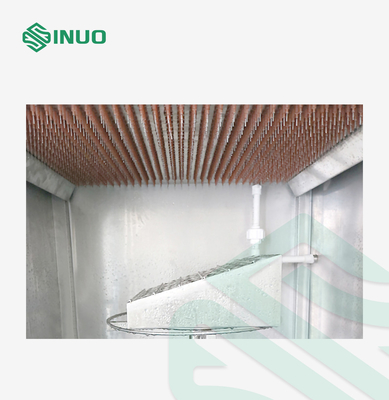

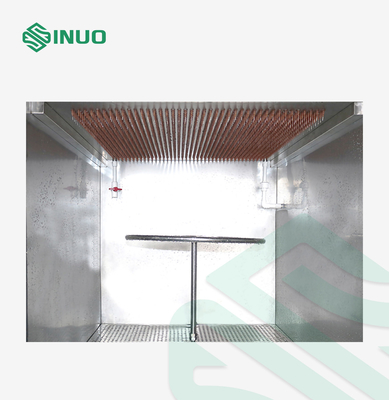

Δομή: Η συσκευή αποτελείται από έναν μηχανισμό σταλαγματιάς και ένα ηλεκτρικό γραφείο ελέγχου. Το κιβώτιο σταλαγματιάς καθορίζεται στην κορυφή της αίθουσας. Υπάρχει μια περιστροφική πλάκα, χρησιμοποιεί μια ταχύτητα περιστροφής 1r/min, για τη δοκιμή IPX1 Με το φραγμό υποστήριξης δειγμάτων 15°, που χρησιμοποιείται για τη δοκιμή IPX2 το ύψος της περιστροφικής πλάκας μπορεί να ρυθμιστεί με το χέρι, ταιριάζοντας με την απόσταση 200mm από τη βελόνα το δείγμα. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί τη δομή αιθουσών.

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, προϊόντα επικοινωνίας, οικιακές συσκευές, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

Εφαρμογή: Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από το νερό που στάζει στο βαθμό IPX1 και IPX2.

Αρχή: Εξασφαλίστε ότι η ταχύτητα σταλάγματος φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, ο εξοπλισμός δοκιμής μπορεί να παραγάγει μια ομοιόμορφη ροή των πτώσεων νερού πέρα από ολόκληρη την περιοχή της περίφραξης.

Περιβάλλον χρήσης: Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 3KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.
Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.
Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Τεχνικές παράμετροι

Έλεγχος & λειτουργία	PLC και ευφυές σύστημα ελέγχου οθόνης αφής
Μέγεθος αιθουσών	Εσωτερικός: WDH=800×800mm×800mm εξωτερικός: WDH=1280×900mm×1750mm Μπορέστε να προσαρμοστείτε σύμφωνα με τις απαιτήσεις του πελάτη
Περιοχή σταλαγματιάς	WD=600×600mm, άλλα μεγέθη μπορούν να προσαρμοστούν
Ύψος σταλαγματιάς	η απόσταση 200mm της βελόνας στο δείγμα επιτυγχάνεται με τη ρύθμιση του ύψους της περιστροφικής πλάκας ή την αύξηση του δείγματος
Ταχύτητα σταλαγματιάς (Ροή του νερού)	1+0.5 0mm/min ή 3+0.5 0mm/min διευθετήσιμο
Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διάστημα τρυπών σταλαγματιάς	20mmx20mm
Περιστροφική πλάκα	Διάμετρος: Φ400mm, ταχύτητα περιστροφής: 1-5r/min, με έναν φραγμό υποστήριξης δειγμάτων 15° και ένα ανυψωτικό υποστήριγμα, ικανότητα ρουλεμάν ≤20kg
Θέση κιβωτίων σταλαγματιάς	Τοποθετημένος στην κορυφή της εσωτερικής αίθουσας, σταθερή
Χρόνος δοκιμής	0-99.9min, μπορεί να προετοιμαστεί
Υλικό αιθουσών	Η εσωτερική αίθουσα υιοθετεί το ανοξείδωτο SUS304
Κυκλοφοριακό σύστημα νερού	Υπάρχει μια καθαρή συσκευή φίλτρων στον κολπίσκο νερού, και το νερό σταλαγματιάς συλλέγεται αυτόματα στη δεξαμενή αποθήκευσης μέσω των πλαισίων και μπορεί να ανακυκλωθεί.
Προστασία ασφάλειας	Προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία έλλειψης νερού, ανώμαλη προστασία

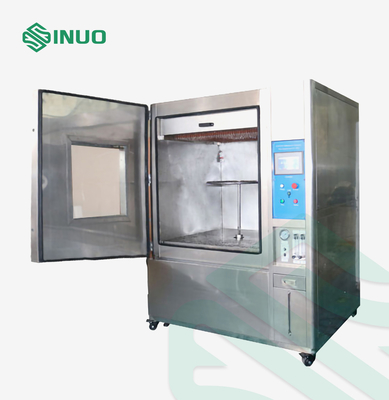

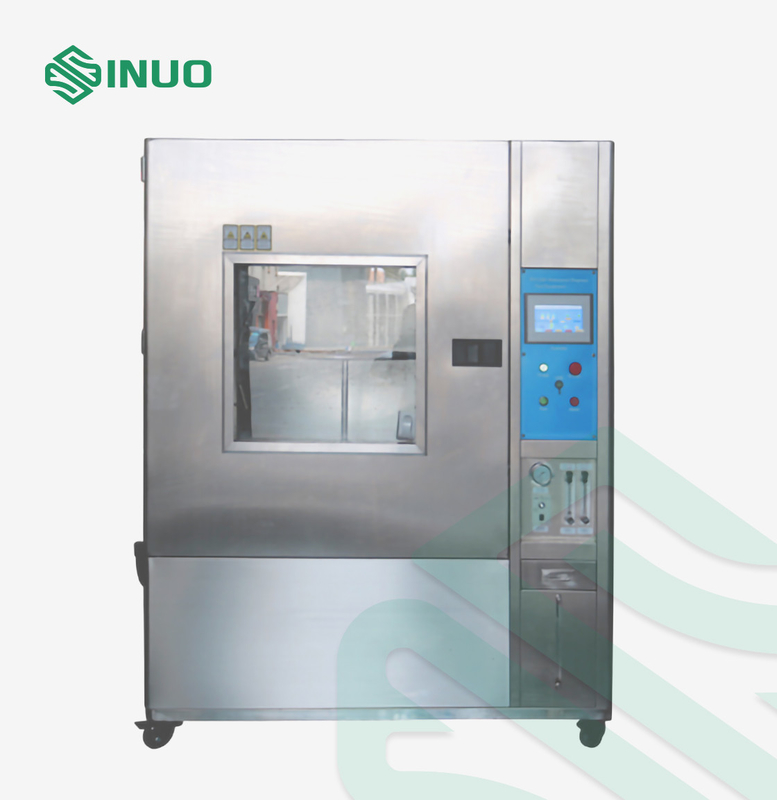

Λεπτομέρειες:

---
