Κάθετες συσκευές δοκιμής βροχής σταλαγματιάς εξοπλισμού δοκιμής εισόδου νερού IPX1 IPX2

IEC 60529 κάθετος εξοπλισμός δοκιμής σταλαγματιάς εισόδου νερού IPX1 IPX2


Συμμορφωμένα πρότυπα & προτάσεις


IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX1 &IPX2

Επισκόπηση εξοπλισμού

 Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα, μέρη μοτοσικλετών, προϊόντα επικοινωνίας, οικιακές συσκευές, υπαίθριος φωτισμός και συσκευές σημάτων, κ.λπ.

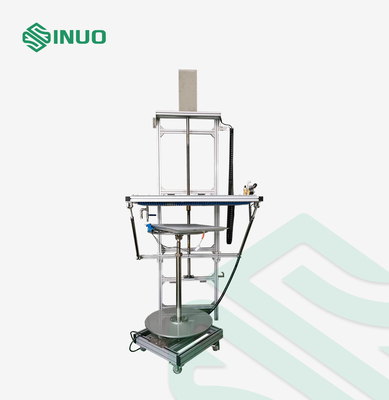

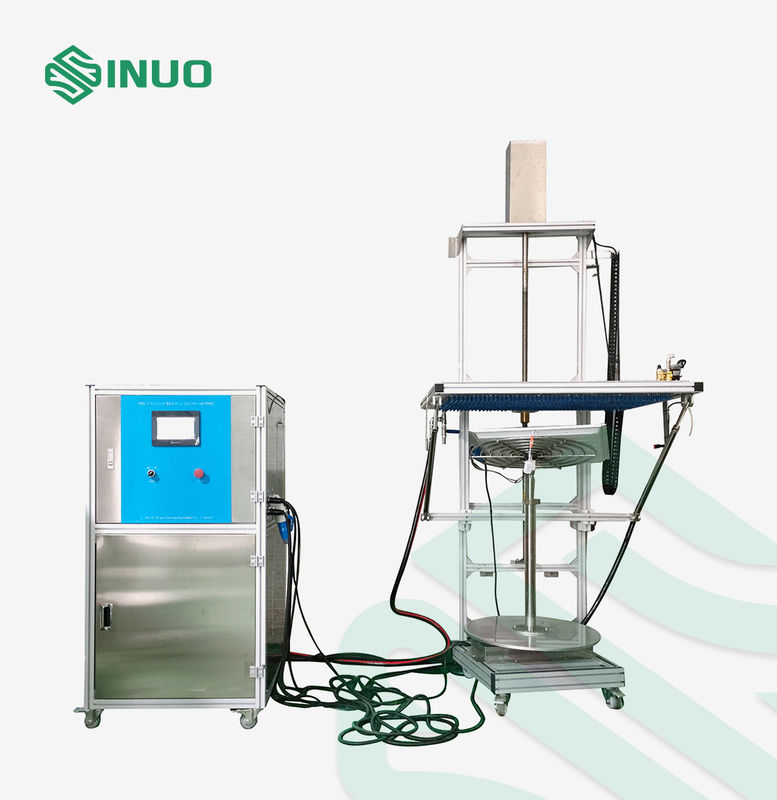

Δομή: Ο εξοπλισμός δοκιμής αποτελείται από έναν μηχανισμό σταλαγματιάς, ένα ηλεκτρικό γραφείο ελέγχου και μια περιστροφική πλάκα. Το υποστήριγμα του κιβωτίου σταλαγματιάς τοίχος-κρεμά και με τη λειτουργία αντι-πτώσης, η οποία μπορεί να ανυψώσει αυτόματα ελεγχόμενος από τη μηχανή. Η περιστροφική πλάκα χρησιμοποιεί μια ταχύτητα περιστροφής 1r/min, για τη δοκιμή IPX1 η περιστροφική πλάκα μπορεί να είναι γαρμένο 15°, που χρησιμοποιείται για τη δοκιμή IPX2. Ο εξοπλισμός δοκιμής είναι εξοπλισμένος με μια καθαρίζοντας συσκευή φίλτρων νερού για να αποτρέψει την παρεμπόδιση οπών καρφίτσας. Αυτό το ολόκληρο σύστημα υιοθετεί την ανοικτή δομή.

Εφαρμογή: Για να ελέγξει την προστατευτική απόδοση της περίφραξης για τα ηλεκτρονικούς και ηλεκτρικούς προϊόντα, τα αυτοκίνητα, τα μέρη μοτοσικλετών, οικιακές τις συσκευές, τις σφραγίδες και τους λαμπτήρες κάτω από το νερό που στάζει στο βαθμό IPX1 ANS IPX2.

Αρχή: Εξασφαλίστε ότι η ταχύτητα σταλάγματος φθάνει στην τυποποιημένη απαραίτητη αξία με τον έλεγχο της ροής παροχής νερού, ο εξοπλισμός δοκιμής μπορεί να παραγάγει μια ομοιόμορφη ροή των πτώσεων νερού πέρα από ολόκληρη την περιοχή της περίφραξης.

Περιβάλλον χρήσης: Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, 3KVA, ή τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη αντιστοιχιών.
Θέση χρήσης: η θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86 ~ 106kpa (860 mbar -1060 mbar), πρέπει εκεί να εξοπλιστεί με το φωτισμό και τον αδιάβροχο διακόπτη διαρροής (ή την υποδοχή), το έδαφος πρέπει να είναι επίπεδο, και η εισαγωγή νερού και η λειτουργία αποξηράνσεων πρέπει να είναι καλές.
Πηγή νερού: καθαρό νερό ή νερό βρύσης χωρίς ακαθαρσίες, που εξοπλίζονται με το καθαρίζοντας φίλτρο νερού.

Τεχνικές παράμετροι

Έλεγχος & λειτουργία	PLC και ευφυές σύστημα ελέγχου οθόνης αφής
Περιοχή σταλαγματιάς	WD=1000×1000mm, άλλα μεγέθη μπορούν να προσαρμοστούν
Ύψος σταλαγματιάς	η απόσταση 200mm της βελόνας στο δείγμα μετριέται αυτόματα από τον υπέρυθρο αισθητήρα
Ταχύτητα σταλαγματιάς/ροή του νερού	1+0.5 0mm/min ή 3+0.5 0mm/min μετατρέψιμο, βροχοπτώσεις είναι ψηφιακά - ελεγχόμενος

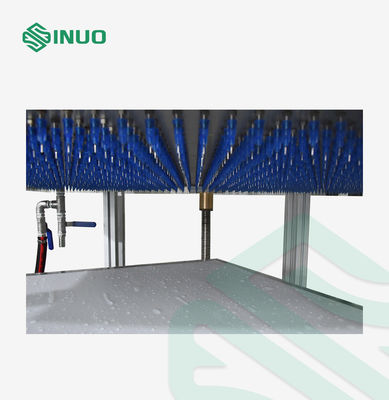

Άνοιγμα οπών καρφίτσας βελόνων	Φ0.4mm
Διάστημα τρυπών σταλαγματιάς	20mm×20mm
Περιστροφική πλάκα	Διάμετρος: Φ600mm, μπορεί να είναι γαρμένο 15°, περιστρεφόμενος την ταχύτητα 1r/min, με την ανύψωση του πλαισίου υποστήριξης, ικανότητα ρουλεμάν ≤50kg
Ανύψωση κιβωτίων σταλαγματιάς	Οδηγημένο από τη μηχανή, το διευθετήσιμο από το 1100-1800 χιλ., οδηγός βιδών εξασφαλίζει ομαλή ανύψωση και self-locking
Χρόνος δοκιμής	0-99.9min, μπορεί να προετοιμαστεί
Μέθοδος εγκατάστασης	Wall-mounted

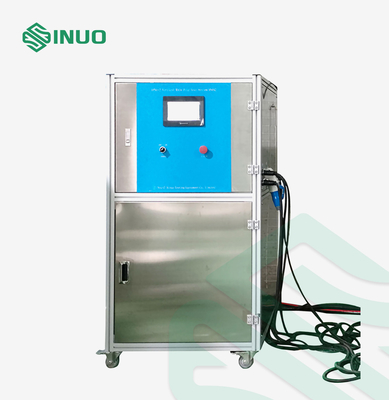

Σύστημα αποθήκευσης νερού	Η δεξαμενή αποθήκευσης κιβωτίων και νερού ελέγχου χτίζεται σε ένα γραφείο, η δεξαμενή αποθήκευσης νερού είναι εξοπλισμένη με μια βαλβίδα επιπλεόντων σωμάτων σταθμών ύδατος για να ελέγξει αυτόματα τον κολπίσκο νερού, και έχει την υψηλή και χαμηλή ανίχνευση συναγερμών σταθμών ύδατος, για να αποτρέψει αποτελεσματικά την αντλία από την καταστροφή λόγω του ξηρού νερού.
Προστασία ασφάλειας	Προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία έλλειψης νερού, ανώμαλη προστασία
Διαστάσεις εξοπλισμού	WDH=1250×1450mm×2450mm
