Αίθουσα δοκιμής σκόνης IEC 60529 εξεταστικού εξοπλισμού IP56 προστασίας εισόδου IP5X IP6X

Προστασία IEC 60529 IP56 ενάντια στην ξένη αίθουσα δοκιμής σκόνης αντικειμένου

Συμμορφωμένα πρότυπα & προτάσεις

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IP5 & IP6.

Επισκόπηση εξοπλισμού

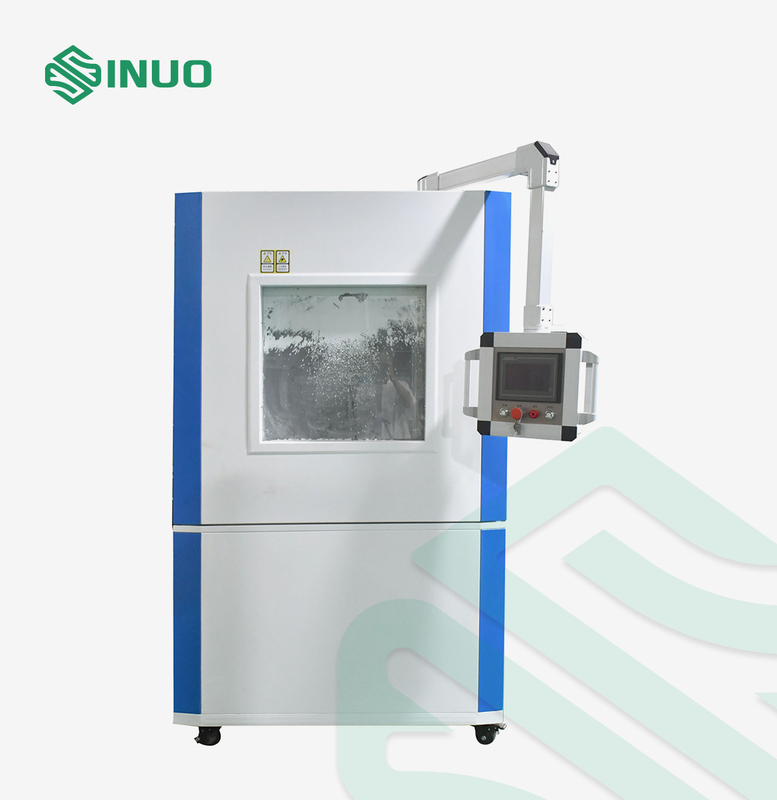

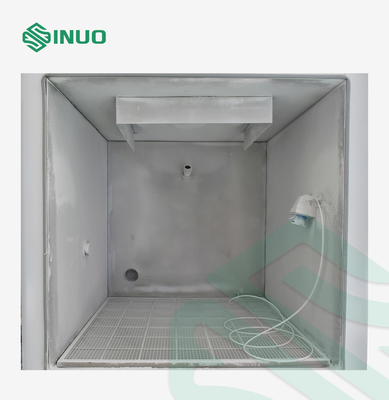

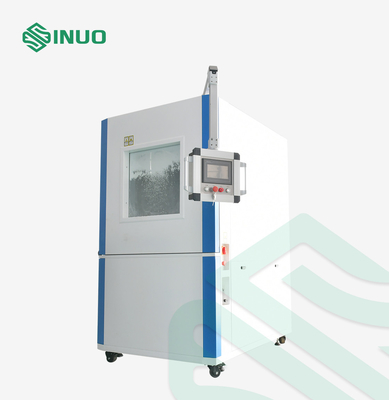

Δομή: Η μηχανή υιοθετεί μια κλειστή δομή αιθουσών, μια ανασταλμένη συσκευή λειτουργίας ανθρώπου-μηχανής διεπαφών, ένα μεγάλο οπτικό παράθυρο, η δοκιμή κυκλοφορεί μέσα στο γραφείο. Η εσωτερική αίθουσα υιοθετεί μια επιτροπή καθρεφτών και ένα ειδικό σχέδιο αεραγωγών, που εξασφαλίζει για να παραγάγει μια τυποποιημένη συγκέντρωση της ελασματικής ροής αέρος στην αίθουσα, υπάρχει μια κενή συσκευή αναρρόφησης τακτοποιείται.

Η κύρια δομή περιλαμβάνει την εξωτερική αίθουσα, εσωτερική αίθουσα, λιμένας αναρρόφησης σκόνης, χοάνη ανακύκλωσης σκόνης, κυκλοφορώντας φυσώντας συσκευή σκόνης, κενό σύστημα, δεξαμενή αποθήκευσης σκόνης, βαλβίδα ροής, σύστημα θέρμανσης, λεπίδα αντίστροφης ροής, προστατευτικό βούλωμα.

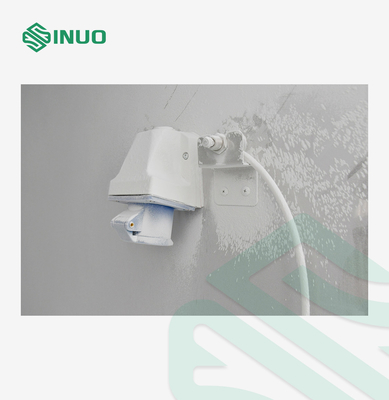

Δείγματα και περιορισμοί: Ηλεκτρικά και ηλεκτρονικά προϊόντα, αυτοκίνητα & μέρη μοτοσικλετών, σφραγίδες, λαμπτήρες

Εφαρμογή: Για να ελέγξει την απόδοση της χρήσης, της αποθήκευσης και της μεταφοράς των ηλεκτρονικών και ηλεκτρικών προϊόντων, των αυτοκινήτων & των μερών μοτοσικλετών, των σφραγίδων και των λαμπτήρων σε ένα σκονισμένο περιβάλλον, για να καθορίσει τα πιθανά επιβλαβή αποτελέσματα στο προϊόν από τα μόρια που φέρονται από το ρεύμα αέρα.

Αρχή: Υπάρχει μια κωνική χοάνη με το λιμένα συλλογής σκόνης στο κατώτατο σημείο ο λιμένας αναρρόφησης του ανεμιστήρα κυκλοφορίας υψηλών στροβίλων εγκαθίσταται στο λιμένα εξαγωγής σκόνης (στο κατώτατο σημείο), και η συλλεχθείσα σκόνη στέλνεται κορυφή της εσωτερικής αίθουσας και ψεκάζει ελεύθερα από πάνω προς τα κάτω.

Μπορεί να μιμηθεί έναν ανοικτό, σκονισμένο όρο εναέριων περιβαλλόντων που προκαλείται από το φυσικό περιβάλλον ή από τις ανθρώπινες διαταραχές όπως η κίνηση οχημάτων.

Περιβάλλον χρήσης: Παροχή ηλεκτρικού ρεύματος: AC380V±5%/50Hz, τοπικές απαιτήσεις παροχής ηλεκτρικού ρεύματος του πελάτη 3KVA ή αντιστοιχιών

Θέση χρήσης: θερμοκρασία 15-35 ° Γ, σχετική υγρασία 25%-75%, ατμοσφαιρική πίεση 86~106kpa (860 mbar-1060 mbar) κανένα αιχμηρό τίναγμα, καμία δόνηση, καμία ηλεκτρομαγνητική παρέμβαση, καμία σκόνη, κανένα εκρηκτικό & διαβρωτικό αέριο, με τον καλό διασκεδασμό θερμότητας.

Τεχνικές παράμετροι

Πρότυπο	SN441-216L	SN441-512L	SN441-1000L
Μέγεθος αιθουσών	Εσωτερικό μέγεθος: WDH= 600× 600×600mm	Εσωτερικό μέγεθος: WDH= 800× 800×800mm	Εσωτερικό μέγεθος: WDH= 1000× 1000×1000mm
	Εξωτερικό μέγεθος: WDH=850×1050×1800mm	Εξωτερικό μέγεθος: WDH=1050×1250×2000mm	Εξωτερικό μέγεθος: WDH=1250×1450×2200mm
Έλεγχος & λειτουργία	PLC & οθόνη αφής
Τετραγωνικός-παγιδευμένο κόσκινο	Ονομαστική διάμετρος καλωδίων: Ф50µm, ονομαστικό πλάτος ενός χάσματος μεταξύ των καλωδίων: 75µm
Talcum σκόνη	Ξηρά talcum σκόνη που μπορεί να κοσκινίσει τετραγωνικός-παγιδευμένο
Συγκέντρωση σκόνης	Το ποσό talcum σκόνης στην αίθουσα δοκιμής είναι 2Kg το /m ³
Ταχύτητα αέρα	≤2m/s
Μετρητής ροής αέρα	1-25L/min, ψηφιακή επίδειξη
Χρόνος δοκιμής	1s~99 το Χ 59 μ 59s, μπορεί να προετοιμαστεί
Περίοδος φυσήγματος σκόνης	Χρόνος στάσεων/φυσήγματος: 1s~99 το Χ 59 μ 59s, μπορεί να προετοιμαστεί
Ακολουθία φυσήγματος	Από--ΑΠΟ
Κενή ταχύτητα άντλησης	60-600L/min
Ανεμιστήρας	Πλήρης πλαστικός φυγοκεντρικός ανεμιστήρας
Συσκευή θέρμανσης	Νέο κεραμικό πλαίσιο θέρμανσης
Προστασία ασφάλειας	Προστασία ακολουθίας φάσης, προστασία διαρροής, πέρα από την προστασία θερμοκρασίας, ανώμαλη προστασία
