Αεριωθούμενο ακροφύσιο εξοπλισμού δοκιμής εισόδου υψηλού νερού DIN 40050-9 IPX6K IPX9K

Din40050-9 υψηλή εξεταστική αίθουσα ακροφυσίων προβολών ύδατος IPX 6K9K

Συμμορφωμένα πρότυπα & προτάσεις

Din40050-9 «βαθμοί οδικών οχημάτων προστασίας (IP-κώδικας) προστασία ενάντια στα ξένα αντικείμενα νερό και επαφή ηλεκτρικός εξοπλισμός»

Οδικά οχήματα του ISO 20653-2006 «— Βαθμοί προστασίας (IP-κώδικας) — Προστασία του ηλεκτρικού εξοπλισμού ενάντια στα ξένες αντικείμενα, το νερό και την πρόσβαση»

IEC60529: 2013 «βαθμοί προστασίας που παρέχονται από την περίφραξη (κώδικας IP)» IPX6 & IPX9

Επισκόπηση εξοπλισμού

Εφαρμογή: Χρησιμοποιείται για να επιθεωρήσει τα συνημμένα IEC για τον ηλεκτρικό εξοπλισμό (δοκιμή κώδικα IP συμπληρωματική), σύμφωνα με τις σχετικές προδιαγραφές στα πρότυπα din40050-9. Κυρίως για την παροχή αυτοκίνητων μερών, η βιομηχανία μηχανών και ηλεκτρονικής, η προσομοίωση του φυσικού περιβάλλοντος ή οι ανθρώπινοι παράγοντες σχεδίασαν την αδιάβροχη μηχανή δοκιμής.

Χαρακτηριστικό γνώρισμα: Η αίθουσα δοκιμής αποτελείται από τα υψηλής ποιότητας υλικά και υποβάλλεται σε επεξεργασία από τον πιό προηγμένο εξοπλισμό επεξεργασίας στην Κίνα. Η επιφάνεια της εξωτερικής αίθουσας είναι ψεκασμός-ντυμένη, όμορφη και ομαλή. Το χρώμα συντονίζεται, και οι γραμμές είναι ομαλές και φυσικές. Ο εσωτερικός αποτελείται από διεθνή υψηλό - ποιοτικό ανοξείδωτο. Η εσωτερική θήκη δειγμάτων και άλλα εξαρτήματα κατασκευάζονται από ανοξείδωτο ή χαλκό. Το σχέδιο είναι λογικό και ανθεκτικό. Κάτω από την προϋπόθεση της συμμόρφωσης με τα πρότυπα, ο εξοπλισμός είναι πρακτικότερος και εύκολο να ελεγχτεί βασισμένος στη σταθερότητα όλων των πτυχών.

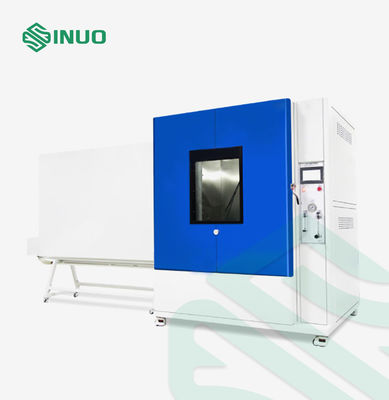

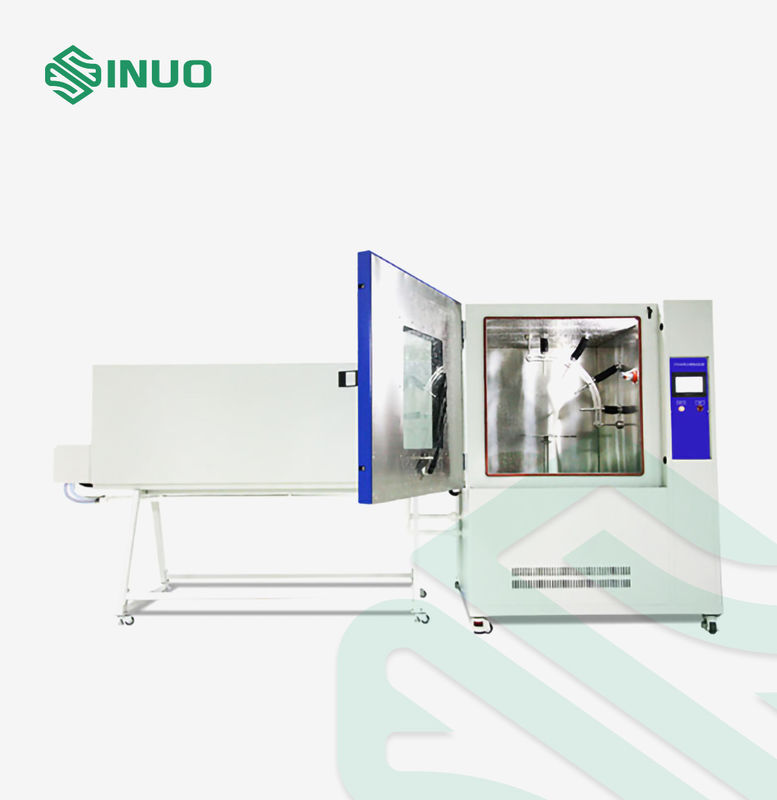

Ολόκληρη η αίθουσα του αδιάβροχου εξοπλισμού δοκιμής υιοθετεί ολόκληρη τη δομή και διαιρείται σε τρία μέρη: ανώτερος, χαμηλότερος και σωστός. Το ανώτερο μέρος είναι η λειτουργώντας αίθουσα, το χαμηλότερο μέρος είναι το μηχανικό δωμάτιο, και η δεξιά πλευρά είναι το ηλεκτρικό γραφείο ελέγχου.

Τεχνικές παράμετροι

Πρότυπο	SN4422
Εσωτερικό μέγεθος	1500 x1500 x1500mm (D*W*H)
Εξωτερικό μέγεθος	2000x3800x2450mm (D*W*H)
IP9K
Θερμοκρασία ύδατος	80±5°C (δοκιμή εγχύσεων ζεστού νερού, υψηλός θερμικός ψεκασμός)

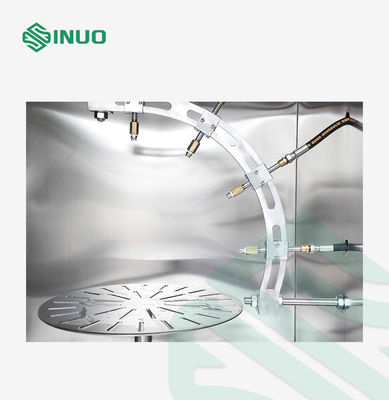

Περιστροφική πλάκα	Διάμετρος: Φ800mm. Φορτίο bearing≤50kg
Θέση των ακροφυσίων	0°, 30°, 60°, 90°, μέση κάθετη κατεύθυνση διανομής
Αριθμός ακροφυσίων	4
Ροή του νερού	14-16L/min
Πίεση ψεκασμού	8000~10000Kpa
Απόσταση από το ακροφύσιο στο δείγμα	100150mm
Περιστροφική ταχύτητα επιτραπέζιας περιστροφής	5±1r.p.m
Συνδέοντας σωλήνας	Υδραυλικός σωλήνας υψηλού ανοξείδωτου
Βαλβίδα σωληνοειδών	Ιταλική υψηλής θερμοκρασίας και βαλβίδα υψηλή σωληνοειδών
Υδραντλία	Ιταλική υψηλής θερμοκρασίας και υψηλή υδραντλία
Καλώδιο θερμαστρών	6KW καλώδιο θερμαστρών της Γερμανίας
Χρόνος δοκιμής	0-99h 59min
Ελεγκτής	Γερμανία Siemens + οθόνη αφής Siemens (ο πελάτης μπορεί να επιλέξει)
Σύστημα ψεκασμού	4 ακροφύσια, εγκαθιστούν 1 ακροφύσιο κάθε 30 °C
Εξωτερικό υλικό αιθουσών	Πιάτο ανοξείδωτου ή ελασματοποιημένος εν ψυχρώ ψεκασμός πιάτων
Εσωτερική αίθουσα	SUS304# υλικό ανοξείδωτου
IP6K

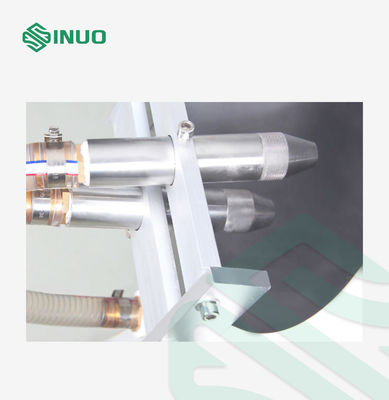

Η διάμετρος ακροφυσίων	Ф6.3mm
Πίεση νερού	1000kpa (που ρυθμίζονται από τη ροή)
Ροή του νερού	75±5 λ/λ (ηλεκτρονική flowmeter υψηλής τάσης υψηλή πίεση και υψηλής θερμοκρασίας)
Χρόνος δοκιμής	3,10,30,9999 ελάχιστα, διευθετήσιμος
Έλεγχος χρόνου εκτέλεσης	1-9999 ελάχιστος, διευθετήσιμος
Σωλήνας ψεκασμού	Υψηλός ανθεκτικός υδραυλικός σωλήνας
Βαλβίδα υψηλών σωληνοειδών	Διεθνής βαλβίδα υψηλών σωληνοειδών
Υψηλός υδροσωλήνας	Υδραυλικός υψηλός υδραυλικός σωλήνας
Ρυθμιστής τάσης	Δέλτα της Ταϊβάν
Περιβάλλον χρήσης
Θερμοκρασία	RT+10℃~+40℃
Υγρασία	≤85%
Δύναμη	AC380 (±10%) Β, 50Hz, (εξατομικεύσιμο), τριφασικό πέντε-καλώδιο
Ικανότητα παροχής ηλεκτρικού ρεύματος	Η στηρίζοντας αντίσταση του προστατευτικού επίγειου καλωδίου είναι λιγότερο από 4Ω Ο χρήστης πρέπει για να διαμορφώσει τη συσκευή με μια αντίστοιχη ικανότητα του αέρα ή του διακόπτη δύναμης επί του τόπου εγκαταστάσεων, και αυτός ο διακόπτης πρέπει να χρησιμοποιηθεί αποκλειστικά για αυτήν την συσκευή.
Προστάτης	Προστασία διαρροής, προστασία βραχυκυκλώματος, έλλειψη νερού, προστασία υπερθέρμανσης μηχανών
