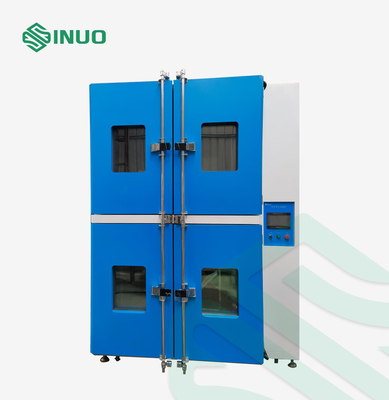

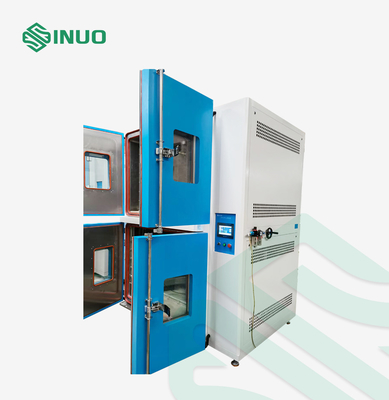

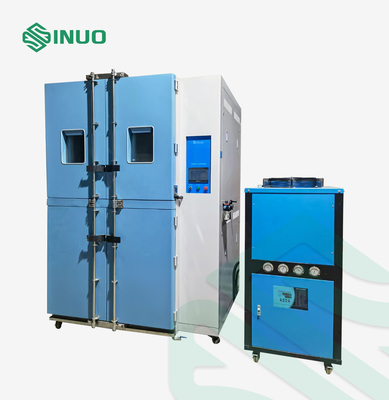

Θερμικός κλονισμός του ISO 16750-4 με την περιβαλλοντική αίθουσα δοκιμής παφλασμών νερού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Sinuo |
| Πιστοποίηση: | Calibration Certificate (Cost Additional) |
| Αριθμό μοντέλου: | SN8812 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Συσκευασία λεπτομέρειες: | Περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης: | 60 ημέρες |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | 10 σύνολα/μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμοσμένα πρότυπα: | ISO 16750-4 | Εσωτερικό μέγεθος: | Μπορέστε να προσαρμοστείτε |
|---|---|---|---|
| Αριθμός κύκλων: | 100 | Σειρά θερμοκρασίας αιθουσών θερμοκρασίας ύδατος: | 0℃~4℃ |
| Ψήφισμα θερμοκρασίας: | 0.1℃ | Ομοιομορφία θερμοκρασίας: | ±2℃ |
| Κύκλοι δοκιμής βύθισης: | 10 κύκλοι | Ρευστό δοκιμής βύθισης: | Εξιοντισμένο νερό |
| Υψηλό φως: | Αίθουσα δοκιμής του ISO 16750-4 περιβαλλοντική,Περιβαλλοντική αίθουσα δοκιμής παφλασμών κλονισμού νερού,Αίθουσα δοκιμής βροχής εμβάπτισης |
||
Περιγραφή προϊόντων
Εξοπλισμός δοκιμής κλονισμού νερού πάγου του ISO 16750-4 για την ηλεκτρονική οδικών οχημάτων
Συμμορφωμένα πρότυπα & προτάσεις
Οδικά οχήματα του ISO 167504:2013 — Περιβαλλοντικές συνθήκες και δοκιμή για τον ηλεκτρικό και ηλεκτρονικό εξοπλισμό — Μέρος 4: Κλιματολογική πρόταση 5,4 σχήμα 4 φορτίων στο σχήμα 6.
Επισκόπηση εξοπλισμού
Ο ενσωματωμένος δοκιμή εξοπλισμός κλονισμού + βύθισης νερού πάγου σχεδιάζεται και κατασκευάζεται σύμφωνα με τις τυποποιημένες απαιτήσεις του ISO 16750-4:2013clause 5,4, κ.λπ.
Αυτό το προϊόν είναι κατάλληλο για τα προϊόντα που μπορούν να υποβληθούν στο ξέπλυμα κάτω από τις διαφορετικές περιβαλλοντικές θερμοκρασίες κατά τη διάρκεια της μεταφοράς, της αποθήκευσης ή της χρήσης. Το νερό προέρχεται από τα κύματα δυνατής βροχής, αέρα και δυνατής βροχής, συστημάτων ψεκαστήρων, ραντίσματος ροδών, ξεπλύματος ή βίαιου. Για τους δείκτες απόδοσης και την ποιοτική διαχείριση.
Τεχνικές παράμετροι
| Εσωτερικό μέγεθος αιθουσών |
1000*1000*1000 (W*D*H) Μπορέστε να προσαρμοστείτε |
| Εξωτερικό μέγεθος αιθουσών | Περ. 1800*1450*1965mm (W*D*H), υπό τον όρο στο πραγματικό μέγεθος |
| Παράμετροι δοκιμής παφλασμών νερού πάγου | |
| Αριθμός κύκλων | 100 κύκλοι |
| Χρονικό θόριο εκμετάλλευσης σε Tmax | 1h ή μέχρι τη θερμοκρασία DUT η σταθεροποίηση επιτυγχάνεται |
| Διάρκεια μετάβασης | <20s> |
| Ρευστό δοκιμής | Εξιοντισμένο νερό με τη λεπτή Αριζόνα σκόνη 3% σύμφωνα με το ISO 12103-1 5% το ΝαCl μπορεί να προστεθεί (παρεχόμενος από το χρήστη) |
| Θερμοκρασία ύδατος | 0℃~+4℃ (συμπιεστής ψύξης + υδραντλία ανακατώματος) |
| Ψήφισμα θερμοκρασίας | 0.1℃ |
| Διακύμανση θερμοκρασίας | ±0.5℃ |
| Ομοιομορφία θερμοκρασίας | ±2℃ |
| Περιβαλλοντικές συνθήκες χρήσης | Η περιβαλλοντική θερμοκρασία είναι +25℃, η σχετική υγρασία είναι λιγότερο ή ίσο προς 85%R.H, η αξία που μετριέται με την προϋπόθεση ότι δεν υπάρχει κανένα δείγμα στην αίθουσα δοκιμής. |
| Ροή του νερού | (3L~4L)/3s (διάρκεια παφλασμών) |
| Αριθμός ακροφυσίων | 3 PC, το διάστημα μεταξύ κάθε ακροφυσίου 300mm |

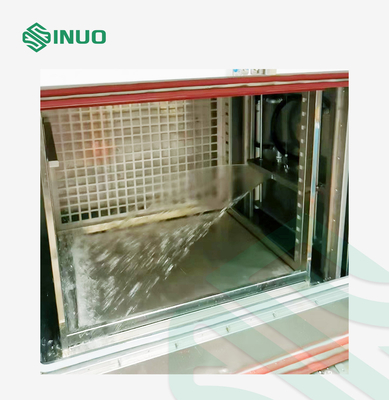

| Μέθοδος παφλασμών | Το ακροφύσιο ψεκάζει το δείγμα οριζόντια |
| Προσανατολισμός DUT | Όπως στο όχημα |
| Απόσταση από το αεριωθούμενο αεροπλάνο και την επιφάνεια DUT | 325±25mm (το νερό θα εφαρμοστεί πέρα από το πλήρες πλάτος του DUT) |
| Δοκιμή βύθισης | |
| Αριθμός κύκλων | 10 κύκλοι |
| Χρονικό θόριο εκμετάλλευσης σε Tmax | 1h ή μέχρι τη θερμοκρασία DUT η σταθεροποίηση επιτυγχάνεται |
| Διάρκεια μετάβασης | <20s> |
| Ρευστό δοκιμής | Εξιοντισμένο νερό 5% το ΝαCl μπορεί να προστεθεί (παρεχόμενος από το χρήστη) |
| Θερμοκρασία ύδατος | 0℃~+4℃ |
| Ψήφισμα θερμοκρασίας | 0.1℃ |
| Διακύμανση θερμοκρασίας | ±0.5℃ |
| Ομοιομορφία θερμοκρασίας | ±2℃ |
| Χρόνος βύθισης | 5 λ. |
| Προσανατολισμός DUT | Όπως στο όχημα |
| Δομή εξοπλισμού | |
| Υλικό αιθουσών |
Εσωτερικό υλικό αιθουσών: SUS316# ανοξείδωτο 1.2mm πυκνά Εξωτερικό υλικό αιθουσών: SUS304# ανοξείδωτο 1.0mm πυκνά |
| Παροχή νερού | Μπορεί να συνδεθεί άμεσα με το σωλήνα νερού βρύσης, και η πίεση παροχής νερού πρέπει για να είναι ≧2kgf/cm2 |
|
Λασπώδης προετοιμασία νερού (Εξοπλισμένος από το χρήστη) |
Το λασπώδες νερό είναι σκόνη 3% Αριζόνα (σημείωση: Εάν ο πελάτης πρέπει να χρησιμοποιήσει το εξιοντισμένο μέσο νερό για τη δοκιμή, παρακαλώ φέρτε την καθαρή μηχανή νερού σας) |
| Συσκευή προστασίας ασφάλειας | |
| Υδραντλία ψεκασμού | Υπερφόρτωση, προστασία βραχυκυκλώματος |
| Παροχή ηλεκτρικού ρεύματος | Προστασία διαρροής, υπερφόρτωση και προστασία βραχυκυκλώματος |
| Ανακατώνοντας μηχανή | Υπερφόρτωση, προστασία βραχυκυκλώματος |
| Παροχή όρων και ηλεκτρικού ρεύματος παροχής ηλεκτρικού ρεύματος | AC380V±10%V (τριφασικό πέντε-καλώδιο) 50Hz |
