Γρήγορη αίθουσα δοκιμής αλλαγής θερμοκρασίας εξεταστικού εξοπλισμού συνδετήρων της EV προτάσεων 26.7.2

IEC 62196 ηλεκτρική αίθουσα δοκιμής αλλαγής θερμοκρασίας οχημάτων γρήγορη

Συμμορφωμένα πρότυπα & προτάσεις

Πρόταση 26.7.2 IEC 62196-1 Ed.4CDV 2020.

Iec60068-2-1: 2007 «περιβαλλοντικό εξετάζω-μέρος 2-1: Δοκιμή-δοκιμή Α: Κρύο, IDT»

Iec60068-2: 2007 «περιβαλλοντικό εξετάζω-μέρος 2-1: Β-ξηρά θερμότητα δοκιμής δοκιμών, IDT»

Iec60068-2-78: 2012 «περιβαλλοντικό εξετάζω-μέρος 2-78: Αμάξι δοκιμή-δοκιμής: Υγρή θερμότητα, σταθερό κράτος, IDT»

Iec60068-2-30: 2005 «περιβαλλοντικό εξετάζω-μέρος 2-30: Δοκιμή-δοκιμή DB: Υγρή θερμότητα, κυκλική (κύκλος 12h+12h), IDT»

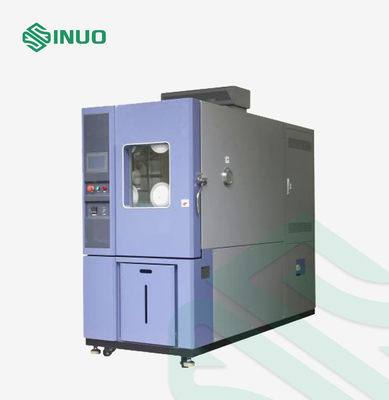

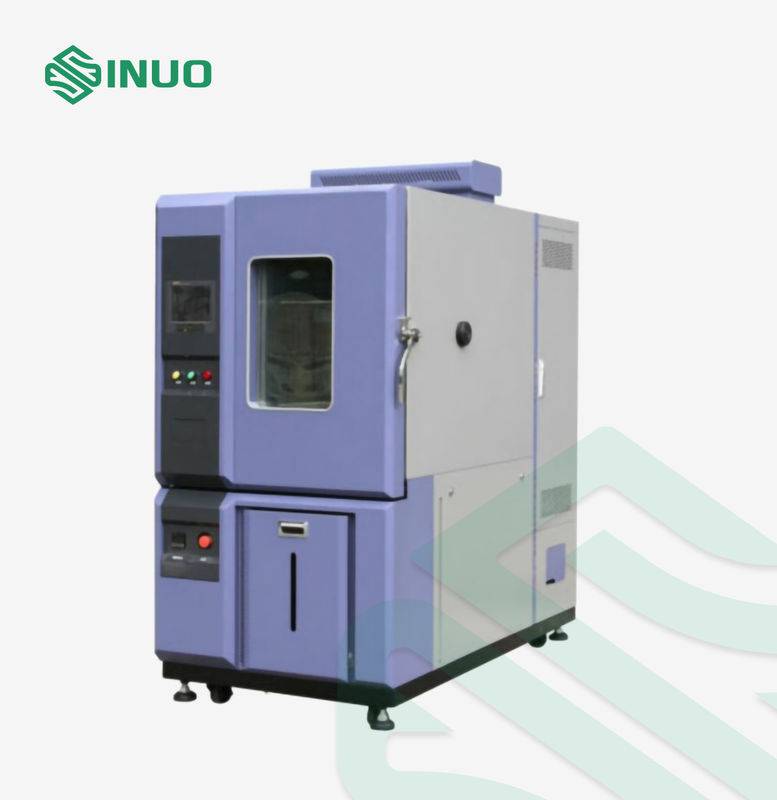

Επισκόπηση εξοπλισμού

Αυτή η γρήγορη αίθουσα δοκιμής αλλαγής θερμοκρασίας απαιτείται από την πρόταση της 26.7.2 IEC 62196-1 Ed.4CDV το 2020.

Χρησιμοποιείται για τη δοκιμή κρύου, θερμότητας, υγρασίας και ξηρότητας των πρώτων υλών και των συσκευών όπως η ηλεκτρονική, οι ηλεκτρολόγοι, οι ηλεκτρικές συσκευές, τα πλαστικά, κ.λπ. Ο σκοπός είναι να επιβεβαιωθεί η αξιοπιστία της αποθήκευσης, της μεταφοράς και της χρήσης των προϊόντων στο πλαίσιο του γρήγορου εναλλασσόμενου υγρού περιβάλλοντος θερμότητας υψηλής και χαμηλής θερμοκρασίας.

Δομή:

Αυτός ο εξοπλισμός υιοθετεί μια κλειστή δομή αιθουσών με τα ακόλουθα χαρακτηριστικά γνωρίσματα:

1. Ενέργεια - μείωση αποταμίευσης και κατανάλωσης: Ο υγροποιημένου αερίου τρόπος παράκαμψης χρησιμοποιείται για να ρυθμίσει την ικανότητα ψύξης να επιτευχθεί η σταθερές θερμοκρασία και η υγρασία.

2. Εύκολος να λειτουργήσει: χρησιμοποιώντας τον προγραμματίσημο ελεγκτή θερμοκρασίας και υγρασίας (οθόνη αφής χρώματος 7-ίντσας δεκαεξάμπιτη αληθινή), η πειραματική καταγραφή στοιχείων και η επεξεργασία είναι εύκαμπτες.

3. Υψηλή αξιοπιστία: τα συστατικά κλειδιά είναι εισαγόμενα συστατικά για να εξασφαλίσουν τη μακροζωία και την αξιοπιστία οι αποδοτικοί διαχωριστές πετρελαίου εξασφαλίζουν ζωή συμπιεστών.

Τεχνικές παράμετροι

Έλεγχος & λειτουργία		PLC και ευφυές σύστημα ελέγχου οθόνης αφής
Μέγεθος αιθουσών		1000L: εσωτερικό μέγεθος: WDH=1000×1000×1000mm, εξωτερικό μέγεθος: WDH= 1200 ×2015×2035 χιλ. (αποκλείοντας τα προεξέχοντα μέρη της μηχανής)
Σειρά θερμοκρασίας		Β: -40~150℃
Γραμμική ταχύτητα		3℃/min
Απόκλιση θερμοκρασίας		≦±2.0℃
Διακύμανση θερμοκρασίας		±0.5℃
Ομοιομορφία θερμοκρασίας		±2℃
Ποσοστό θέρμανσης και ψύξης		Ποσοστό θέρμανσης: από -30℃ σε +100℃, γραμμική ταχύτητα 3℃/min (μη-φορτίο) Ποσοστό ψύξης: από +100℃ σε -30℃, γραμμική ταχύτητα 3℃/min (μη-φορτίο) (Σημείωση: Η θερμοκρασία που θερμαίνει και ποσοστό ψύξης μετριέται σύμφωνα με τους σχετικούς κανονισμούς των προτύπων iec60068-3, και ο αισθητήρας είναι στη θέση οπής αερισμού)
Σειρά υγρασίας		20% 〜 98%RH
Απόκλιση υγρασίας		±3.0%RH (>75%RH) ±5.0%RH (≤75%RH)
Ομοιομορφία υγρασίας		±3.0%RH (μη-φορτίο)
Διακύμανση υγρασίας		±2.0%RH
Εικονίδιο σειράς θερμοκρασίας και υγρασίας
Κύρια σύνθεση συστημάτων

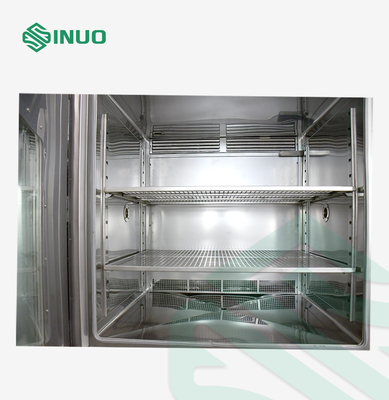

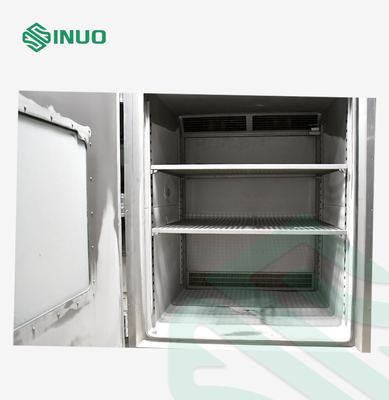

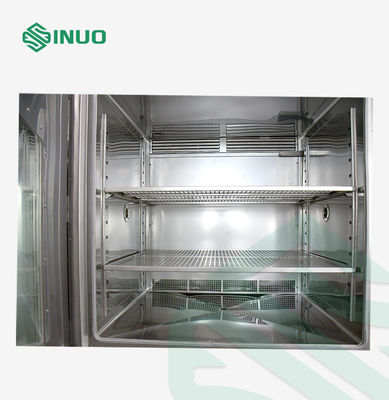

Σώμα αιθουσών	Η εσωτερική αίθουσα αποτελείται από το υψηλής ποιότητας πιάτο χάλυβα άνθρακα, η επιφάνεια αντιμετωπίζεται με τον ηλεκτροστατικό ψεκασμό χρώματος
	Η εσωτερική αίθουσα αποτελείται από βουρτσισμένο το 304# πιάτο ανοξείδωτου, στρογγυλευμένη μορφή, ομαλός, εύκολη για καθαρό
	Τρύπα μολύβδου: η εσωτερική και εξωτερική αίθουσα είναι εξοπλισμένη με μια περνώντας κλωστή τρύπα με ένα λαστιχένιο πώμα
	Υλικό μόνωσης: αφρός πολυουρεθάνιου
	Παράθυρο παρατήρησης: explosionproof μετριασμένη πόρτα γυαλιού διπλός-στρώματος
	Ράφια: Φιαγμένος από 304 ανοξείδωτο, αποσπάσιμα ράφια
Σύστημα θέρμανσης	Μέθοδος θέρμανσης: ηλεκτρική θέρμανση
	Υψηλός - ηλεκτρική θερμάστρα καλωδίων ποιοτικού νικέλιο-χρωμίου, ανέπαφος έλεγχος (SSR)
Humidification σύστημα	Humidification μέθοδος: εξωτερική humidification δομή
Σύστημα ψύξης	Γερμανικός ημι-σφιχτός συμπιεστής Bock ή γερμανικός συμπιεστής ημι-συμφωνίας BITZER
	Φιλική προς το περιβάλλον ψυκτική ουσία R404A R23 μη-φθορίου, σύμφωνα με τους περιβαλλοντικούς κανονισμούς, ασφαλής και μη τοξικός
	Shell και συμπυκνωτής σωλήνων (νερό που δροσίζεται)
	Υψηλής απόδοσης πτερυγίων ρύθμιση χωρητικότητας φορτίων τύπων αυτόματη, μακροπρόθεσμη χρήση της χαμηλής θερμοκρασίας και των υψηλών όρων υγρασίας χωρίς πάγωμα.
Σύστημα ελέγχου	Οθόνη αφής: προγραμματίσημος ελεγκτής θερμοκρασίας και υγρασίας (οθόνη αφής χρώματος 7 ίντσας δεκαεξάμπιτη αληθινή)
	Έλεγχος θερμοκρασίας: PID self-tuning, χρησιμοποιώντας τον αισθητήρα αντίστασης λευκόχρυσου κατηγορίας Α PT100
	Λειτουργία: σταθερή δοκιμή αξίας και δοκιμή προγράμματος Σταθερή δοκιμή αξίας: Όταν το περιβάλλον δοκιμής απαιτεί μόνο μια ενιαίες θερμοκρασία και μια υγρασία, επιλέγοντας αυτόν τον τρόπο για να θέσει την απαραίτητη θερμοκρασία, την υγρασία και τον τρέχοντας χρόνο. Δοκιμή προγράμματος: Όταν το περιβάλλον δοκιμής απαιτεί τις πολλαπλάσιες θερμοκρασίες και την υγρασία, επιλέξτε αυτόν τον τρόπο για να θέσετε τη θερμοκρασία, την υγρασία και τον τρέχοντας χρόνο κάθε προγράμματος. Ο χρήστης μπορεί να θέσει την τρέχοντας ακολουθία προγράμματος. Η ομάδα προγράμματος είναι μέχρι 100 ομάδες.
Αποθήκευση στοιχείων	Με τη διεπαφή καμπυλών θερμοκρασίας και υγρασίας, με την τυποποιημένη διεπαφή R232 ή τη διεπαφή επικοινωνίας δίσκων του U, τα στοιχεία μπορούν να μεταφορτωθούν, και οι αλλαγές και οι διαδικασίες στοιχείων μπορούν να καταγραφούν.
Προστασία ασφάλειας	Δύναμη-από τη λειτουργία μνήμης, προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία πέρα-θερμοκρασίας, προστασία υπερφόρτωσης συμπιεστών, συναγερμός έλλειψης νερού, ανώμαλη προστασία
Συσκευή προστασίας ασφάλειας	Αέρας-καίγοντας διακόπτης προστασίας θερμαστρών, θερμάστρα πέρα από τον τρέχοντα διακόπτη, κυκλοφορώντας ανεμιστήρας πέρα από την τρέχουσα προστασία υπερφόρτωσης
	Διακόπτης προστασίας υψηλής τάσης συμπιεστών, διακόπτης προστασίας υπερθέρμανσης συμπιεστών, συμπιεστής πέρα από τον τρέχοντα διακόπτη προστασίας
	Κάτω από-αντίστροφος διακόπτης φάσης, διακόπτης κανένας-θρυαλλίδων, μηδέν-που διασχίζει τον ελεγκτή ρευστής δύναμης πυλών
Ένδειξη συναγερμών	Όταν η ανωτέρω προστασία εμφανίζεται, ο εξοπλισμός σταματά, ένας ευδιάκριτος και οπτικός συναγερμός εκδίδεται, και η θέση ελαττωμάτων επιδεικνύεται στο μετρητή.
