IEC62196 σύστημα δοκιμής ανόδου θερμοκρασίας βουλωμάτων εξεταστικού εξοπλισμού συνδετήρων της EV

IEC62196 ηλεκτρικό σύστημα δοκιμής ανόδου θερμοκρασίας συνδετήρων και βουλωμάτων οχημάτων

Συμμορφωμένα πρότυπα & προτάσεις

Πρόταση 24 IEC 62196-1 Ed.4CDV 2020.

Πρόταση 24 IEC 62196-3 Ed.4CDV 2020.

IEC 60309-1: πρόταση 22 του 2012.

…

Τεχνικές παράμετροι

Επισκόπηση εξοπλισμού

Ο εξοπλισμός δοκιμής χρησιμοποιείται για να ελέγξει ότι τα εξαρτήματα έτσι θα κατασκευαστούν ότι η άνοδος θερμοκρασίας σε κανονική χρήση δεν είναι υπερβολική.

Χρησιμοποιείται για να ελέγξει την άνοδο θερμοκρασίας των βουλωμάτων, των υποδοχή-εξόδων και των συνδετήρων οχημάτων μετά από να περάσει το εκτιμημένο ρεύμα, οι όροι θέρμανσης στην επιφάνεια των ηλεκτρικών εξαρτημάτων όταν συνδέεται το ρεύμα φορτίων, και εάν η άνοδος θερμοκρασίας των τερματικών καλύπτει τις απαιτήσεις των προτύπων.

Παρέχει μια χαμηλή τάση στο δείγμα, και έπειτα η άνοδος θερμοκρασίας συλλέγεται εντός μιας ορισμένης χρονικής περιόδου, η οποία συγκρίνεται με τις τυποποιημένες απαιτήσεις.

Σύνθεση συστημάτων:

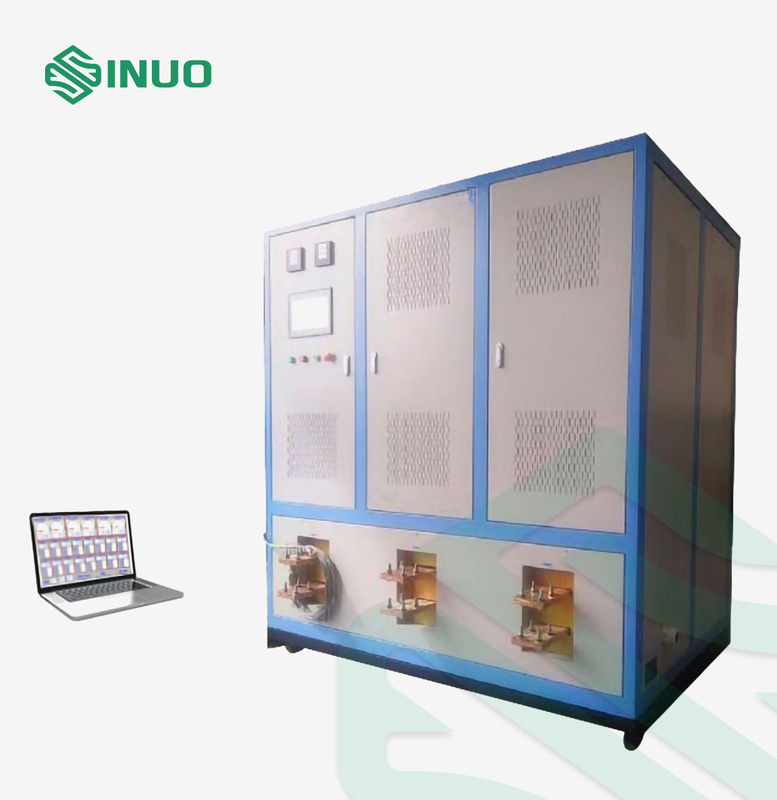

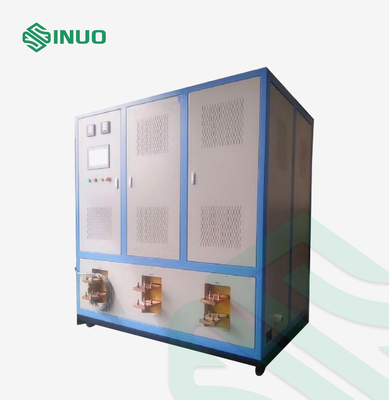

το μονοφασικό ρεύμα 12 τρόπων που γίνεται σε μια μηχανή (δηλ. όλα τα ηλεκτρικά όργανα είναι σε ένα chasis), κάθε 3 τρόποι μονοφασικοί αποτελεί μια παροχή ηλεκτρικού ρεύματος 3 φάσης (που τροφοδοτείται από μια τριφασική παροχή ηλεκτρικού ρεύματος, ο πλήρης εξοπλισμός αστέρι-συνδέεται). Αποτελείται από τον ηλεκτρικό ρυθμιστή τάσης, την τρέχουσα συσκευή αποστολής σημάτων, τον προγραμματίσημο ελεγκτή PLC, τον τρέχοντα αισθητήρα, τη διεπαφή αφής, και τα μετακινούμενα πλαίσια. Συγκεκριμένα: Σταθερή τρέχουσα παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος, που μπορεί σταθερά παραγωγή το ρεύμα δοκιμής, να αποβάλει την επιρροή του ρεύματος δοκιμής λόγω των διακυμάνσεων τάσης παροχής ηλεκτρικού ρεύματος, των συνδέοντας καλωδίων ή των φραγμών χαλκού, και της αξίας αντίστασης του προϊόντος δοκιμής, και να βελτιώσει την ακρίβεια των αποτελεσμάτων της δοκιμής. Η παροχή ηλεκτρικού ρεύματος έχει τη χαμηλή απώλεια, υψηλή αποδοτικότητα, εύκολη λειτουργία, και έχει τις λειτουργίες ολοκληρωτικού ελέγχου και ανίχνευσης.

Χαρακτηριστικά γνωρίσματα συστημάτων:

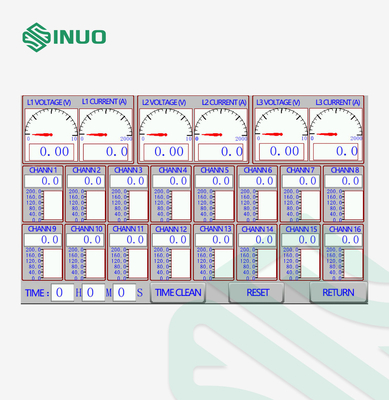

1. Με την αληθινή οθόνη αφής LCD χρώματος, η τρέχουσα ρύθμιση και ο έλεγχος μπορούν να ολοκληρωθούν στην οθόνη αφής, με την πλήρη αγγλική διεπαφή, η ρύθμιση είναι απλή και η λειτουργία είναι κατάλληλη.

2. Με μια φιλική ανθρώπου-υπολογιστή διεπαφή αλληλεπίδρασης, παρέχει τις άφθονες λειτουργίες συναγερμών και διαγνώσεων. Η κύρια μονάδα ελέγχου επιλέγει έναν προγραμματίσημο ελεγκτή (PLC), που μπορεί αυτόματα να ρυθμίσει τα πολλαπλάσια ρεύματα φορτίων για να επιτύχει συγχρόνως την περιεκτικούς παρακολούθηση και τον έλεγχο κλειστών βρόγχων, και ο βαθμός αυτοματοποίησης είναι υψηλός.

3. Ευφυές λογισμικό ελέγχου προγράμματος, υψηλή αξιοπιστία, ισχυρή αντιπαρεμβατική δυνατότητα, με τον ψηφιακό έλεγχο λογικής, έλεγχος κινήσεων, έλεγχος διεργασίας κλειστών βρόγχων, στοιχεία - επεξεργασία, δικτύωση επικοινωνίας και άλλες λειτουργίες, πλήρης τρέχουσα συλλογή δεδομένων, επίδειξη και έλεγχος. Παρέχετε την ασύρματη διεπαφή επικοινωνίας (WIFI), και μπορεί να πραγματοποιήσει την ασύρματη λειτουργία επικοινωνίας με τον έλεγχο PC υποβάθρου, να πραγματοποιήσει τη συγκεντρωμένη ρύθμιση και τον αυτόματο έλεγχο του ρεύματος δοκιμής κάθε βρόχου, και ο εξανθρωπισμός είναι ισχυρότερος.

4. Χρησιμοποιώντας την ευφυή τάση και τους τρέχοντες αισθητήρες που υποστηρίζουν την τεχνολογία fieldbus για να πραγματοποιήσουν την πλήρη ψηφιοποίηση της μετάδοσης στοιχείων, βελτιώστε την ακρίβεια στοιχείων και την αξιοπιστία προϊόντων.

5. Με τη στο σημείο μηδέν αποζημίωση και την τρέχουσα λειτουργία μόνος-βαθμολόγησης διορθώσεων, μπορεί να παραγάγει τους συντελεστές διορθώσεων πολυ-τμήματος μέσα στη διευθετήσιμη σειρά της συσκευής για να εξασφαλίσει τη σταθερότητα του σταθερού τρέχοντος εξοπλισμού παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος.

6. Λειτουργία προστασίας: με την αντίστροφη ακολουθία φάσης, over-current λειτουργία προστασίας, που δεν επιτρέπει κανένα φορτίο. Η προστασία της ρυθμίζοντας συσκευής τάσης εναλλασσόμενου ρεύματος πρέπει να υιοθετήσει τη διπλή προστασία του αυτόματου ελέγχου προστασίας υπολογιστών και της μηχανικής αλλαγής ορίου μικροϋπολογιστής-κινήσεων για να εξασφαλίσει την κανονική λειτουργία του σταθερού τρέχοντος εξοπλισμού παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος και να εξασφαλίσει την ασφάλεια και την αξιοπιστία του προϊόντος.

7. Η τρέχουσα σταθερότητα δοκιμής δεν επηρεάζεται από το εξωτερικό περιβάλλον δοκιμής, και το ρεύμα παραγωγής κρατιέται πάντα μέσα στην καθορισμένη σειρά ακρίβειας σε όλη τη δοκιμή.

8. Χρησιμοποιώντας την ευφυή αέρας-ψύξη, η μακροπρόθεσμη λειτουργία στο εκτιμημένο ρεύμα, η άνοδος θερμοκρασίας της κύριας συσκευής κυκλωμάτων δεν υπερβαίνει τα αντίστοιχα πρότυπά τους.

9. Κάθε συσκευή τωρινών επίπεδων μπορεί να χρησιμοποιηθεί δεδομένου ότι μια πηγή ισχύος μόνη ή τα πολλαπλάσια ρεύματα μπορεί να χρησιμοποιηθεί παράλληλα σε οποιοδήποτε συνδυασμό, και το συνολικό ρεύμα πρέπει να καλύψει τις απαιτήσεις δοκιμής ανόδου θερμοκρασίας.

Σύστημα αποκτήσεων θερμοκρασίας:

1. Απαιτήσεις για τον ανιχνευτή θερμοκρασίας:

Α. λειτουργώντας παροχή ηλεκτρικού ρεύματος: DC24V.

Β. κύκλωμα εισαγωγής: 16 κανάλια.

Γ. τύπος σημάτων εισαγωγής: Τύπος Τ (θερμοηλεκτρικό ζεύγος).

Δ. ακρίβεια μέτρησης: ≤±1℃.

Ε. χρόνος δειγματοληψίας: <0>

Φ. δύναμη απομόνωσης: Η υψηλής τάσεως απομόνωση μεταξύ των καναλιών μπορεί άμεσα να μετρήσει τους ζωντανούς αγωγούς 380V.

Γ. λειτουργία επίδειξης: χρησιμοποίηση της οθόνης αφής LCD 10 ίντσας.

Χ. λειτουργία επικοινωνίας ο μακρινός έλεγχος μπορεί να πραγματοποιηθεί μέσω της ασύρματης διεπαφής WIFI ή της διεπαφής RS485.

Ι. αποθήκευση στοιχείων: Δισκέτα αποθήκευσης του U διεπαφών USB.

2. Ελεγκτής και λογισμικό ανίχνευσης

Α. λειτουργίες συλλογής και επεξεργασίας δεδομένων: μέσω της σε πραγματικό χρόνο συλλογής δεδομένων και της επεξεργασίας των χαμηλότερων έξυπνων συσκευών. Οι σε πραγματικό χρόνο πληροφορίες περιλαμβάνουν: τα αναλογικά σήματα όπως το ρεύμα και η θερμοκρασία, και τα σήματα διακοπτών όπως ο διακόπτης τοποθετούν και λειτουργούσα θέση.

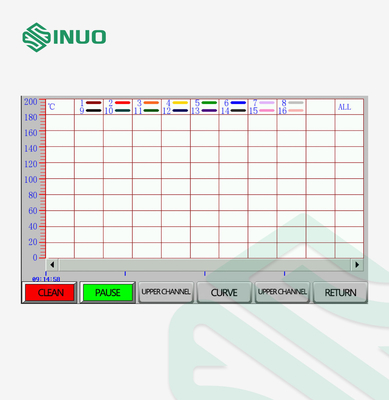

Β. λειτουργία επίδειξης: Μετά από να επεξεργαστούν όλα τα είδη πληροφοριών που στέλνονται από τις χαμηλότερες έξυπνες συσκευές, οι διάφορες οθόνες πληροφοριών μπορούν να επιδειχθούν σε πραγματικό - ο χρόνος, και οι λειτουργούσες παράμετροι, οι πληροφορίες συναγερμών και τα ιστορικά αρχεία του συστήματος μπορούν να ρωτηθούν ανά πάσα στιγμή μέσω της διεπαφής υποβάθρου.

Γ. λειτουργία ελέγχου: Σύμφωνα με τα συλλεχθείσες στοιχεία και τη θέση, οι διαδικασίες τηλεχειρισμού μπορούν να εκτελεσθούν στις χαμηλότερες έξυπνες συσκευές.

Δ. θέτοντας λειτουργία: Οι παράμετροι που απαιτούνται κατά τη διάρκεια της λειτουργίας της χαμηλότερης έξυπνης συσκευής εισάγονται στο σύστημα μέσω του λογισμικού ελέγχου υποβάθρου. Η ρύθμιση διαιρείται σε δύο επίπεδα επιπέδου χρηστών και επιπέδου εργοστασίων, και έχει μια λειτουργία προστασίας κωδικού πρόσβασης.

Ε. λειτουργία συναγερμών: Οι πληροφορίες συναγερμών που παράγονται από κάθε χαμηλότερη ευφυή συσκευή στέλνονται στο υπόβαθρο μέσω του ραδιοφώνου (WIFI), και το λογισμικό ελέγχου υποβάθρου θα σκάσει αυτόματα επάνω τις πληροφορίες συναγερμών, και μπορεί επίσης να αναλύσει και να συλλέξει τις αντίστοιχες πληροφορίες συναγερμών σύμφωνα με τα συλλεχθε'ντα στοιχεία.

Φ. λειτουργία καταγραφής: αποθηκεύστε μερικά σημαντικά θέση και στοιχεία κατά τη διάρκεια της λειτουργίας συστημάτων σύμφωνα με το χρόνο και άλλους όρους για την ερώτηση, και τα δεδομένα εξόδου υποβάλλουν έκθεση στον εκτυπωτή με το διευκρινισμένο σχήμα.

Παράμετροι:

Κύρια διαμόρφωση εξοπλισμού

1. Παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος: Ενιαία φάση 400A, 2 αποτελέσματα παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος σταθερή τρέχουσα 2 σύνολα.

2. Τυποποιημένος φραγμός 30*5*2000mm, ποσότητα 12 PC χαλκού δοκιμής ανόδου θερμοκρασίας.

3. Η μαλακή σύνδεση δοκιμής ανόδου θερμοκρασίας χρησιμοποιείται για να συνδέσει το συνδέοντας αγωγό μεταξύ του τέλους παραγωγής του εξοπλισμού δοκιμής ανόδου θερμοκρασίας και του τυποποιημένου φραγμού χαλκού ή του προϊόντος δοκιμής, το οποίο αποτελείται από το μαλακό αγωγό χαλκού. Ποιοτικές απαιτήσεις: Ο σωλήνας χαλκού (πάχος τοίχων 2mm) και η επικασσιτερωμένη πλεξούδα χαλκού (φ0.2 χιλ.) είναι πιεσμένοι στο κρύο, επικασσιτερωμένος και στις δύο άκρες, ελεύθερη ανοχή. Διατομική περιοχή 250 τετράγωνο, μήκος 1000mm, αριθμός 6 σύνολα.

Οι γραμμές για την άνοδο θερμοκρασίας εξετάζουν: 1,1.5, 2, .5, 4,6, τετράγωνο, κάθε προδιαγραφή είναι 2 μέτρα στο μήκος, 2 κομμάτια κάθε ένα 10,16,25,50,70, τετράγωνο, το μήκος κάθε προδιαγραφής είναι 2 μέτρα, η ποσότητα είναι 2 κομμάτια κάθε ένα το τετράγωνο 95.120.240, κάθε μήκος προδιαγραφών είναι 1 μέτρο, η ποσότητα είναι 2 κομμάτια κάθε ένα

4. Σύστημα αποκτήσεων θερμοκρασίας: σύστημα αποκτήσεων θερμοκρασίας 16 καναλιών με 1 σύνολο μετακινούμενων πλαισίων, συμπεριλαμβανομένων 16 εισαγόμενων τ-διαμορφωμένων θερμοηλεκτρικών ζευγών με το μήκος 3m.

5. 1 lap-top (συμπεριλαμβανομένου λογισμικού ελέγχου PC, 1 συστήματος wifi).
