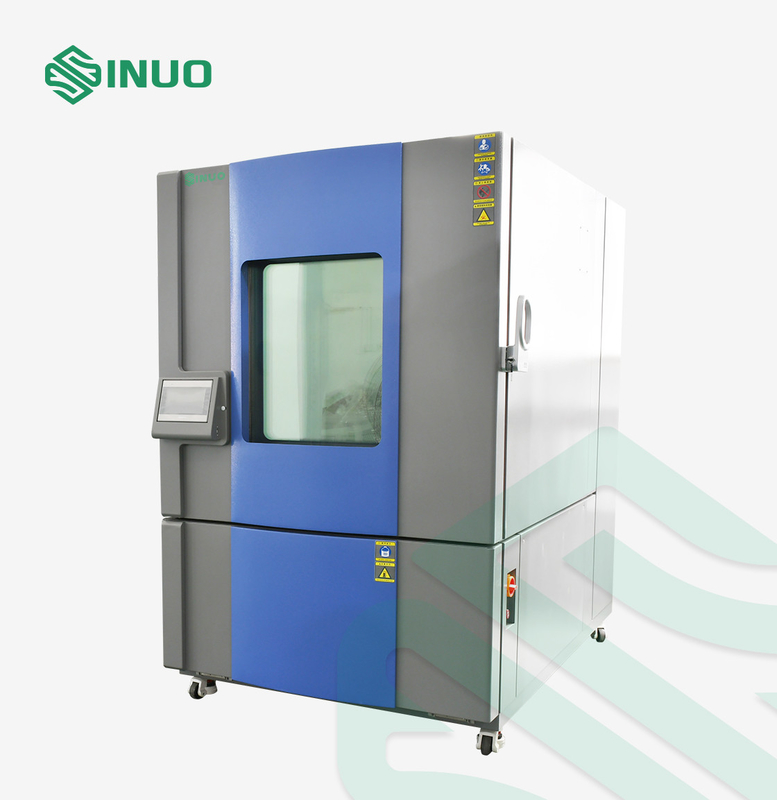

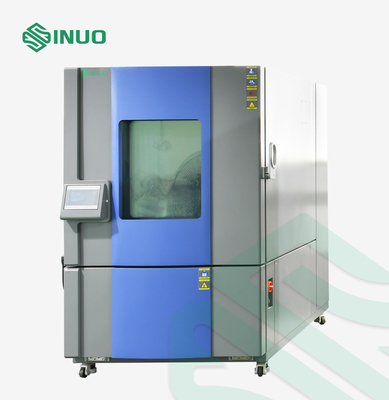

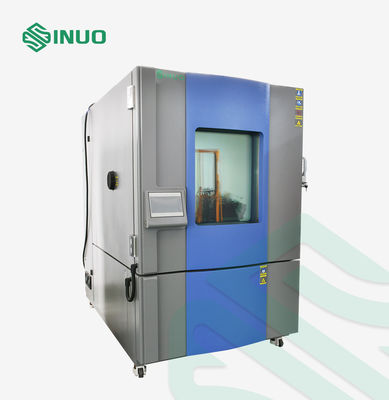

IEC62196 ηλεκτρικές σταθερές θερμοκρασία οχημάτων και αίθουσα υγρασίας

IEC62196 ηλεκτρικές σταθερές θερμοκρασία οχημάτων και αίθουσα υγρασίας

Συμμορφωμένα πρότυπα & προτάσεις

Πρόταση 20,3, 29,2, 35,3, 37,1 IEC 62196-1Ed.4CDV 2020.

Iec60068-2-1: 2007 «περιβαλλοντικό εξετάζω-μέρος 2-1: Δοκιμή-δοκιμή Α: Κρύο, IDT»

Iec60068-2: 2007 «περιβαλλοντικό εξετάζω-μέρος 2-1: Β-ξηρά θερμότητα δοκιμής δοκιμών, IDT»

Iec60068-2-78: 2012 «περιβαλλοντικό εξετάζω-μέρος 2-78: Αμάξι δοκιμή-δοκιμής: Υγρή θερμότητα, σταθερό κράτος, IDT»

Iec60068-2-30: 2005 «περιβαλλοντικό εξετάζω-μέρος 2-30: Δοκιμή-δοκιμή DB: Υγρή θερμότητα, κυκλική (κύκλος 12h+12h), IDT»

Τεχνικές παράμετροι

Παροχή ηλεκτρικού ρεύματος	Τρεις φάσεις: Εναλλασσόμενο ρεύμα 380V± 10%, 50Hz
Έλεγχος & λειτουργία	PLC και ευφυές σύστημα ελέγχου οθόνης αφής
Μέγεθος αιθουσών	Εσωτερικό μέγεθος	Εξωτερικό μέγεθος
	1000*1000*1000 χιλ.	1470*1400*2100 χιλ.
Σειρά θερμοκρασίας	-40 °C ~+150°C
Σειρά υγρασίας	20%~98%RH
Ψήφισμα θερμοκρασίας	0.1℃
Διακύμανση θερμοκρασίας	±0.5℃
Ομοιομορφία θερμοκρασίας	±2℃
Απόκλιση υγρασίας	±3%RH
Ποσοστό θέρμανσης	≧2-3°C/min (μη φορτίο, μη γραμμικό)
Ποσοστό ψύξης	≧0.7-1°C/min (μη φορτίο, μη γραμμικό)
Σχέδιο σειράς θερμοκρασίας και υγρασίας
Κύρια σύνθεση συστημάτων

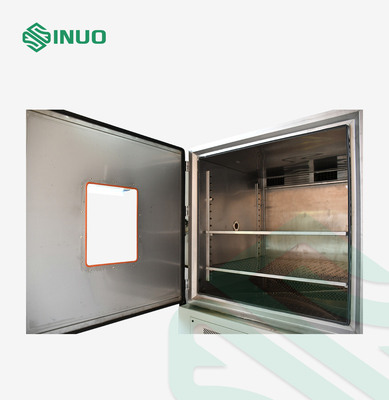

Σώμα αιθουσών	Η εσωτερική αίθουσα αποτελείται από τα πιάτα ανοξείδωτου SUS304#, στρογγυλευμένη μορφή, ομαλός και εύκολος για καθαρό
	Το εξωτερικό κιβώτιο αποτελείται από το υψηλής ποιότητας πιάτο χάλυβα με τον ηλεκτροστατικό ψεκασμό χρώματος
	Υλικό μόνωσης: αφρός πολυουρεθάνιου
	Παράθυρο παρατήρησης: explosionproof μετριασμένο γυαλί διπλός-στρώματος
	Ράφι: Φιαγμένος από 304 ανοξείδωτο, αποσπάσιμο ράφι
Σύστημα θέρμανσης	Μέθοδος θέρμανσης: ηλεκτρική θέρμανση
	Υιοθετώντας το πιό πρόσφατο νέο κεραμικό πλαίσιο θέρμανσης, το κεραμικό υλικό είναι ανθεκτικό σε την υψηλής θερμοκρασίας και με καλή μόνωση, δεν θα προκαλέσει το φαινόμενο βραχυκυκλώματος διαρροής. Η μέση συνδέεται με το γερμανικό εισαγόμενο καλώδιο θέρμανσης, η διάμετρος καλωδίων είναι παχιά, υψηλής θερμοκρασίας αντίσταση και ξηρά αντίσταση καψίματος. Ο σωλήνας γυαλιού χαλαζία παρεμβάλλεται στη μέση του καλωδίου θέρμανσης, για να αποτρέψει το ελάττωμα βραχυκυκλώματος λόγω της θέρμανσης του καλωδίου ερχόμενος σε επαφή με την αίθουσα μετάλλων.
	Θερμική ανακύκλωση: αναγκασμένος - ο αεραγωγός κυκλοφορίας για να εξασφαλίσει τη μεταφορά θερμότητας της θερμάστρας, για να αποτρέψει την τοπική θερμοκρασία είναι πάρα πολύ υψηλός και για να εξασφαλίσει την απαραίτητη θερμοκρασία στη λειτουργώντας αίθουσα.
Humidification σύστημα	Humidification μέθοδος: υιοθετεί την εξωτερική humidification δομή, μεταφορές μέσω του αεραγωγού. Το πλεονέκτημα είναι ότι η ταχύτητα είναι σταθερή και η επιρροή στη θερμοκρασία του εσωτερικού κιβωτίου είναι μικρή, έτσι ώστε η άνοδος θερμοκρασίας είναι σταθερή και η humidification επίδραση είναι ιδανική.
	Humidification σωλήνας: Το σε σχήμα υ σχέδιο συν την τρύπα ελέγχων πέρα-θερμοκρασίας, η γραμμή θέρμανσης και το σύστημα θέρμανσης υιοθετούν το ίδιο εισαγόμενο υλικό εμπορικών σημάτων, με την αντι-ξηρά λειτουργία για να εξασφαλίσουν τη μακριά ζωή υπηρεσιών και τη μακράς διαρκείας διάρκεια humidification του σωλήνα.
	Humidification και υδάτωση: Υπάρχει ένα νερό τύπων συρταριών προσθέτοντας το παράθυρο. Η στάθμη ύδατος μπορεί να παρατηρηθεί οπτικά μέσω της υγρής κλίμακας επίδειξης επιπέδων στη δεξαμενή κυκλοφορώντας νερού. Η στάθμη ύδατος ελέγχεται αυτόματα. Με το συναγερμό έλλειψης νερού.
Σύστημα ψύξης	Μέθοδος ψύξης: αερόψυκτος δροσίζοντας χρησιμοποιώντας ανταλλάκτης συμπιεστής-θερμότητας
	Συμπιεστής: Tecumseh, γαλλικό εμπορικό σήμα
	Κυκλοφορία κρύου αέρα: αναγκασμένος - ο αεραγωγός κυκλοφορίας εξασφαλίζει την ομαλές επιστροφή αέρα και την παροχή αέρα, που εξασφαλίζουν ομοιομορφία θερμοκρασίας στη λειτουργώντας αίθουσα.
Σύστημα ελέγχου	Οθόνη αφής: OYO1000
	Έλεγχος θερμοκρασίας: PID self-tuning, χρησιμοποιώντας τον αισθητήρα αντίστασης λευκόχρυσου κατηγορίας Α PT100
	Λειτουργία: σταθερή δοκιμή αξίας και δοκιμή προγράμματος Σταθερή δοκιμή αξίας: Όταν το περιβάλλον δοκιμής απαιτεί μόνο μια ενιαίες θερμοκρασία και μια υγρασία, επιλέξτε αυτόν τον τρόπο για να θέσετε την απαραίτητη θερμοκρασία, την υγρασία και τον τρέχοντας χρόνο. Δοκιμή προγράμματος: Όταν το περιβάλλον δοκιμής απαιτεί τις πολλαπλάσιες θερμοκρασίες και την υγρασία, επιλέξτε αυτόν τον τρόπο για να θέσετε τη θερμοκρασία, την υγρασία και τον τρέχοντας χρόνο κάθε προγράμματος. Ο χειριστής μπορεί να θέσει τις τρέχοντας ακολουθίες προγράμματος και μπορεί οργάνωση σε 100 ομάδες προγραμμάτων.
Αποθήκευση στοιχείων	Με τη διεπαφή καμπυλών θερμοκρασίας και υγρασίας, οι αλλαγές και οι διαδικασίες στοιχείων μπορούν να καταγραφούν, με την τυποποιημένη διεπαφή R232 ή η διεπαφή επικοινωνίας δίσκων του U, τα στοιχεία μπορεί να μεταφορτωθεί.
Προστασία ασφάλειας	Δύναμη-από τη λειτουργία μνήμης, προστασία ακολουθίας φάσης, προστασία διαρροής, προστασία πέρα-θερμοκρασίας, προστασία υπερφόρτωσης συμπιεστών, συναγερμός έλλειψης νερού, ανώμαλη προστασία.

Επισκόπηση εξοπλισμού

Αυτή η αίθουσα δοκιμής χρησιμοποιείται για τη δοκιμή κρύου, θερμότητας, υγρασίας και ξηρότητας των πρώτων υλών και των συσκευών όπως η ηλεκτρονική, οι ηλεκτρολόγοι, οι ηλεκτρικές συσκευές, τα πλαστικά, κ.λπ. Ο σκοπός είναι να επιβεβαιωθεί η αξιοπιστία προϊόντων της αποθήκευσης και της μεταφοράς κάτω από την εναλλασσόμενες θερμότητα υψηλής και χαμηλής θερμοκρασίας και την υγρασία, ένας απαραίτητος εξοπλισμός δοκιμής που απαιτείται από πολλά πρότυπα.

Δομή:

Αυτή η μηχανή υιοθετεί μια κλειστή δομή αιθουσών με τα ακόλουθα χαρακτηριστικά γνωρίσματα:

Α. Έχει μια εξαιρετικά ευρεία σειρά ελέγχου θερμοκρασίας και υγρασίας για να ικανοποιήσει τις διάφορες ανάγκες των χρηστών.

Β. Υιοθετεί έναν μοναδικό ισορροπημένο τρόπο ελέγχου ρύθμισης και υγρασίας θερμοκρασίας για να ρυθμίσει το ιδανικό περιβάλλον θερμοκρασίας και υγρασίας. Η ικανότητα θέρμανσης και humidification είναι σταθερή και ισορροπημένη, και ο έλεγχος θερμοκρασίας και υγρασίας είναι μεγάλης ακρίβειας και υψηλός-σταθερότητα.

Γ. αυτόματη επιλογή του κυκλώματος ψύξης: Η συσκευή αυτόματου ελέγχου έχει τη δυνατότητα αυτόματα να αρχίσει το τρέχοντας κύκλωμα ψύξης σύμφωνα με την καθορισμένη αξία της θερμοκρασίας, μπορεί να αρχίσει την ψύξη άμεσα κάτω από το υψηλής θερμοκρασίας κράτος.

Η ψύξη υιοθετεί την αερόψυκτη συμπυκνώνοντας μονάδα με τον πλήρως εσωκλειόμενο συμπιεστή (εισαγόμενο).

Δ. Η πόρτα είναι εξοπλισμένη με ένα παράθυρο παρατήρησης, το οποίο είναι κατάλληλο για την παρατήρηση της κατάστασης δοκιμής του δείγματος δοκιμής.

Ερωτήσεις & απαντήσεις

Q: Σε ποια θερμοκρασία μπορεί αυτή η συσκευή να φθάσει;
Α: Ο εξοπλισμός μπορεί να φθάσει - 40 ~ 150 ℃.

Q: Ποιες είναι οι επιλογές μεγέθους για αυτήν την συσκευή;
Α: Το μέγεθος του εξοπλισμού μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις σας.

Q: Ο εξοπλισμός έχει πολλή διακύμανση θερμοκρασίας;
Α: Οι τεχνικές απαιτήσεις μας διακύμανσης θερμοκρασίας είναι ±0.5℃, για να εξασφαλίσουν την ακρίβεια της δοκιμής.
